Проект бытовки 6х3 своими руками: смета и чертеж

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

• молоток;
• аппарат для сварки;
• дрель;
• отвертки;
• уголок;
• болгарку;
• кисточки;
• строительный степлер;
• рулетку;
• ножовку.

Также покупаем следующие материалы:

• профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
• монтажную рейку 2х4 см;
• листовую оцинкованную сталь;
• профнастил;
• грунтовку для металла;
• саморезы для крепления профнастила;
• саморезы для металла;
• скобы для строительного степлера;
• заклепки;
• OSB-плиты;
• монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

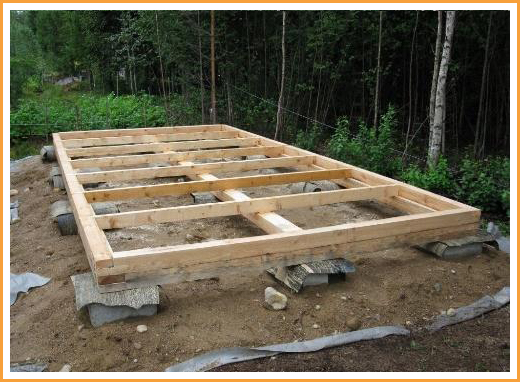

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

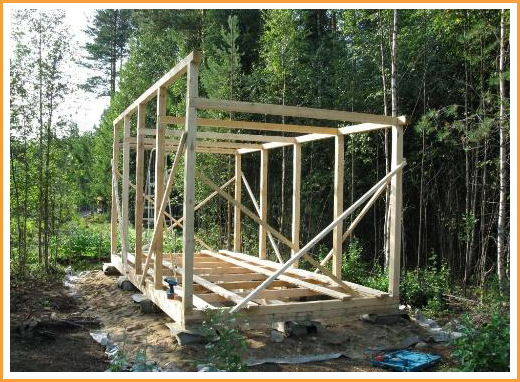

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

• Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
• Замена временных реечных раскосов на постоянные из доски 100х40 мм.
• Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
• Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
• Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
• Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
• Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
• Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
• Монтаж настила поперек лаг из обрезной доски 150х40 мм.
• Внешняя обшивка каркаса паронепроницаемым материалом.
• Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
• Установка окон и дверей.
• Монтаж инженерных систем.
• Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
• Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
• Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Строим деревянную бытовку

Деревянная бытовкаДеревянная бытовка

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Нижняя обвязкаКрепление нижней обвязкиНижняя обвязкаСпособы соединения брусьев по угламЛаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойкиУгловые опорные стойкиВарианты крепления вертикальных стоек

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Верхняя обвязкаУкладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм

Уделяем особое внимание прочности соединений на балках кровельного перекрытия

Стропильные балки

Стропила односкатной бытовкиШаг стропил

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Крыша из ондулинаОндулин инструкция по монтажуОндулин инструкция по монтажу

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Фундамент под бытовку

Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.

Пример столбика для фундамента под бытовку

Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.

Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны. . При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки

Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков

При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.

Пример фундамента под дачную бытовку трехметровой ширины

Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.

Бытовка своими руками 3 на 6 — какие варианты существуют

Сооружения именно такого размера собирают на дачных участках чаще всего. Несмотря на незначительное, по сравнению со стандартной заводской бытовкой, увеличение ширины, внутреннее пространство становится значительно большим.

Если говорить о соотношении стоимости и добротности построек, то рекомендуется обратить внимание на следующие варианты:

• На металлическом каркасе — по сути, это блочно-контейнерная бытовка, собранная по месту установки. Металлический швеллеры и уголки, сваренные в единый каркас, обеспечивают жесткость конструкции. Такие сооружения можно смело перевозить с участка на участок. Но стоить подобная бытовка будет недешево, при этом, необходимость выполнения сварочных работ существенно усложняет монтаж.
• Бытовки из СИП-панелей — довольно распространенный вариант, выбрав который, вам придется просто собрать конструктор из отдельных деталей, изготовленных на заводе. Панель представляет собой теплоизоляционный материал (пенополистирол), с двух сторон облицованный OSB-плитой. Отдельные элементы монтируются в паз с последующей герметизацией стыков. Бытовка собирается очень быстро, но следует понимать, что общая смета строительства будет определяться стоимостью заводского комплекта.
• Бытовки из бруса можно отнести к более долговечным сооружениям. Учитывая стоимость материала, такой вариант целесообразно выбирать только при уверенности, что здание не будет перемещаться. Вес конструкции будет внушительный, о гарантировать целостность сборки при подъеме краном или перевозке волоком сложно. По стоимости такое решение соизмеримо с ценой на сооружения из СИП-панелей.

Материалы

Хоть и много на рынке строительных материалов, при строительстве бытовок используют только самые легкие, практичные и недорогие. Дачные бытовки многими первоначально рассматриваются как временный вариант — в планах строительство домика. Но строение часто настолько прочно «прирастает», что из него либо делают гостевой домик, либо летнюю кухню, либо используют еще каким-то образом. Так что, даже если в решили, что это — только временный вариант, выбирайте материалы и размеры исходя из большего удобства.

Дачная бытовка первой появляется на участке

Древесина

Чаще всего бытовки в наше стране строят из дерева. В них не так холодно в зимнее время, и не так жарко в летнее. В деревянных строениях естественным образом поддерживается требуемый уровень влажности. Потому в деревянных бытовках чувствуем себя комфортнее.

Достоинство деревянных бытовок — их малая масса. Стоят такие сооружения даже на грузовых шинах или сложенных друг на друга строительных блоках. И нормально себя чувствуют. В общем и целом — деревянная дачная бытовка с туалетом и душем — это хороший вариант.

Деревянная дачная бытовка с туалетом и душем — самый часто встречающийся вариант

Но, чтобы смотрелось строение нормально, за древесиной требуется регулярный уход. Необходимо возобновлять защитно-декоративное покрытие. Что это будет — краска, лак, масло для древесины — выбирать вам, но обновлять покрытие надо. Частота — раз в год, раз в два-три года. Зависит это от типа покрытия. Масла обновляются обычно раз в два-три года, краска и лак — раз год-два. Такая необходимость далеко не радует. Во-первых, расходы на лак/краску, во-вторых, время на удаление старого покрытия и нанесение нового (удалять масла не надо, в этом случае просто обновляется покрытие).

Существенный недостаток древесины — его пожароопасность. И с этим бороться сложно. Конечно, до постройки материал пропитывают антипиренами, но если будет гореть, то и это не спасет.

Металл

Металлические бытовки пожаробезопасны, но вот жить в них некомфортно. Во-первых нужна система вентиляции. Проветривать бытовку открывая двери-окна получается далеко не всегда. Потому о вентиляции надо позаботиться.  Сделать ее в таком небольшом строении несложно, но это дополнительные хлопоты и затраты.

Металлическая дачная двухкомнатная бытовка с душем и туалетом

Кроме того, с понижением температуры, в металлической бытовке становится очень уж холодно, а натопить ее сложно — металл быстро отлает тепло в пространство. Зато летом в таком сооружении слишком жарко. Солнце раскаляет поверхность и духота стоит неимоверная. Даже если на улице еще не жарко. Частично спасти ситуацию можно натянув тент, но решение это поможет только частично. Солнце все равно будет греть ее, пусть и в меньшей степени.

Еще один недостаток таких бытовок для дачи — большая масса. На шлакоблоки ее уже не поставишь — нужна более солидная основа, способная выдержать массу металла и обстановки внутри. К тому же ее также надо красить. Потому что без краски металл ржавеет, и потому что внешний вид тоже важен.

Другие варианты

Древесина и металл — далеко не единственные материалы, из которых можно сделать дачную бытовку. Экземпляры из других материалов в продаже встречаются кране редко, но построить их своими руками можно за несколько дней. Если у вас есть опыт, труда вам это не составит, а если опыта нет, это он и будет. Хорошая тренировка, которая в дальнейшем пригодится. Если дом строить своими руками не собираетесь, то на участке придется то беседку ставить, то делать скамейку, детский уголок или что-то другое. Да и за строителями доделывать огрехи придется самому. Так что самостоятельное строительство бытовки — хороший старт.

Итак, вот из чего еще можно сделать бытовку для дачи:

• Построить по каркасной технологии. Стойки могут быть металлическими или деревянными, обшивка — влагостойкий листовой материал (ОСП, влагостойкая фанера). Утеплитель — обычно минеральная вата, но может быть пенополистирол.

• Сандвич панели. Этот материал очень удобен для возведения утепленных хозпостроек. Стены сразу утепленные и с отделкой. Минус — это два слоя металла с утеплителем внутри.

Из этих материалов получаются быстровозводимые сооружения. Более комфортным будет существование в каркаснике. Если бытовку планируете использовать на долговременной основе, то это — лучший вариант. Если же бытовка после строительства дома переквалифицируется в подсобное помещение, ваш выбор — сэндвич панели.

Правила строительства бытовки

1. Перед тем, как построить бытовку своими руками, следует определиться с материалами, создать хотя бы примерные чертежи, а дальше следовать пошаговой инструкции. Чертежи особенно необходимы в том случае, когда вы планируете эксплуатировать бытовку даже после окончания всех строительных работ. Это позволит просчитать необходимое количество стройматериалов и подобрать нужные инструменты для работы. Кстати, вам понадобятся в любом случае:

• пояс строителя;

• бензопила и топор;

• шуруповёрт и гвоздодёр;

• стремянка и клещи;

• строительный степлер и уровень;

• пилы, молотки, рулетки;

• строительные скобы;

• гвозди и саморезы;

• домостроительные уголки и пластины.

2. Габариты бытовки вы можете определить по своему желанию. Кто-то подстраивается под стройматериалы, а кто-то использует в чертежах типовые размеры для сооружения бытовки, а именно:

3. Выбор места для описываемого сооружения играет большую роль и зависит от того, планирует ли хозяин впоследствии его демонтировать или оно ему пригодится в дальнейшем.

Ну и следует учитывать тот момент, что времянка не должна мешать основному строительному процессу.

Если, например, бытовка будет переделываться впоследствии под баню, то располагать её следует в дальней части участка, соблюдая все правила пожарной безопасности.

4. Создание фундамента является началом любого строительства. Обычно применяют столбчатый фундамент из шлакоблока. Данную конструкцию затем легко будет разбирать.

Первым делом делается разметка и снимается плодородный слой земли. После этого поверхность утрамбовывается и застилается геотекстилем. Сверху насыпается песок и тщательно утрамбовывается. На данное основание устанавливаются шлакоблок. Сначала это делается на углах, а потом, соблюдая расстояние в полтора метра между друг другом.

Для гидроизоляции шлакоблока используется битумная мастика или привычный рубероид. Сам каркас бытовки крепится анкерным методом. Учитывайте, что этот тип основания годится только для времянки. Фундамент постоянного сооружения требует больше внимания, а именно:

• Под столбы роются ямы глубиной в 0.5 м. Делается это по углам, а также, по всему периметру с промежутками 150 сантиметров.

• Ямы рекомендуется застелить геотекстилем, засыпать на 0.4 м песка и утрамбовать.

• Целесообразнее использовать кирпичи, которые надо углубить на 10 см под землю и поднять около 20 см над нею.

• Для укрепления сооружения в центр фундамента вбивается арматура, а затем заливается бетонным раствором.

• Следите за гидроизоляцией, а также, соблюдайте симметрию.

5. Каркас конструкции получится крепким при условии, что лаги будут правильно установлены и зафиксированы по всему периметру. Затем крепим поперечные и продольные лаги. Угловые опорные стойки и пол делаем из бруса, сечение которого равняется 15х10 см. Для лучшей фиксации рекомендуем сделать в изделиях выпилы в соответствующих местах, вставить лаги друг в друга и закрепить саморезами. Для крепежа лаг к арматурным элементам применяют уголки и саморезы.

6. Каркас крыши односкатной нуждается в брусках 50х100 мм. В несущих деталях следует сделать выпилы. Это надо для закрепления стропил. Чтобы дождь максимально обходил стены бытовки, стропила должны выступать за основную конструкцию примерно на 30 см. Большинство используют ондулин в качестве покрытия, а значит надо сделать обрешётку из досок, обеспечить гидроизоляцию и уложить утеплитель.

После сооружения кровли устанавливаются двери с окнами.

7. Отделочные манипуляции начинаются с обработки половых досок антисептиком и выстилания чернового пола. Затем укладываем гидроизоляцию, слой минеральной ваты и опять гидроизоляцию, стелим основной пол.

При этом целесообразнее использовать саморезы, нежели гвозди. Лишний раз напоминаем про пароизоляцию и утеплительный материал. Зашиваем бытовку снаружи, шпаклюем при необходимости и вуаля! Бытовка готова, а вы сэкономили кучу времени и денежных средств, которые уж точно пригодятся для главной стройки. При наличии задатков эстета можно ещё потрудиться над созданием привлекательного крыльца.

Понятное дело, что все запланированные коммуникации подводятся своевременно, чтобы не разбирать потом сооружение.
