Стационарная циркулярная пила: незаменимый помощник для распиловки материала

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах
Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Прочность всех узлов

Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила

На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.

Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Популярные модели стационарных циркуляционных пил с описанием и ценой

Для сравнения предлагаем вам изучить таблицу самых популярных моделей с указанием основных характеристик и цен.

Модель	Характеристики	Средняя стоимость (по состоянию на июнь 2018 г.), руб.
Циркуляционная пила BOSCH GTS 10 XC	дисковая пила; мощность: 2100 Вт; модификация: 0601 B30 400; диаметр диска: 254 мм; плавный пуск; вес: 35 кг.	62 000
Распиловочный станок «Metabo» TS 254	дисковая пила; мощность: 2000 Вт; модификация: 600668000; диаметр диска: 254 мм; плавный пуск; вес: 33,4 кг.	46 000
Распиловочный станок DWT TKS18-255	дисковая пила; мощность: 1800 Вт; диаметр диска: 250 мм; вес: 18 кг.	20 700
Интерскол ДПН-250 1500П	дисковая пила; мощность: 1500 Вт; вес: 37 кг.	22 500
Распиловочный станок Hitachi C10RD	дисковая пила; мощность: 1600 Вт/2,2 л. с.; диаметр диска: 250 мм; вес: 24,65 кг.	15 000

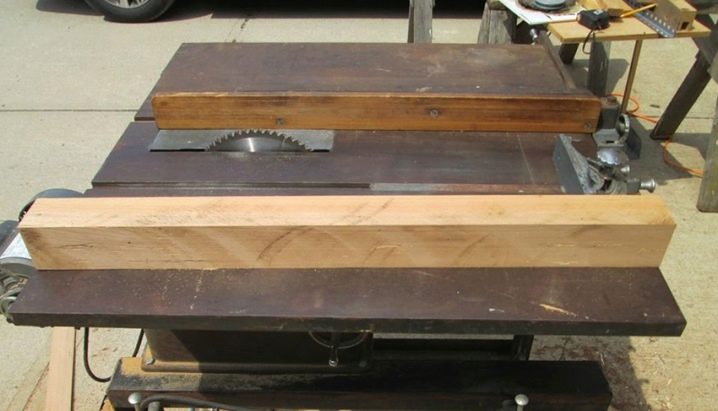

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации.

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.


Обратите внимание! Для удобства раскройки материала на рабочей поверхности нанесены направляющие линейки.

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками.

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Обратите внимание! Стационарная пила осуществляет распил материала исключительно по прямой линии, без возможности фигурной резки.

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.

Лучшие ручные циркулярные пилы с возможностью стационарной установки

Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.

BOSCH PKKS 18 LI 0

Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.

Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.

Пила работает от литий-ионного аккумулятора с напряжением 18 В.

Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.

Характеристики:

• мощность — 1800 Вт;
• диаметр диска — 150 мм;
• высота распила — до 48 мм;
• угол наклона — 45 град.;
• обороты — 3800 об/мин;
• напряжение аккумулятора — 18 В;
• вес — 2.6 кг.

Достоинства:

• удобно держать в руке;
• отлично пилит;
• адекватная цена;
• высокая производительность.

Недостатки:

• плохо закреплен пильный диск;
• нет индикатора батареи.

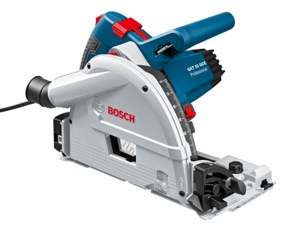

BOSCH GKT 55 GCE

Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.

Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.

Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.

За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.

Характеристики:

• мощность — 1400 Вт;
• диаметр диска — 165 мм;
• высота распила — до 57 мм;
• угол наклона — 45 град.;
• обороты — 6250 об/мин;
• размер — 310×240 мм;
• вес — 4.7 кг.

Достоинства:

• плавный пуск;
• регулировка скорости;
• удобная смена диска;
• точная работа с направляющими.

Недостатки:

• тугой коннектор пылесоса;
• неудобная регулировка угола наклона.

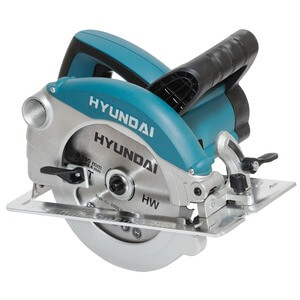

Hyundai C 1500-190

Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.

Под углом 90 градусов распил составляет до 65 мм.

Также можно работать под углом 45 градусов, но глубина распила уменьшается.

Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.

За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.

Пила комплектуется пылесосом, необходимым для отвода пыли.

Характеристики:

• мощность — 1300 Вт;
• диаметр диска — 190 мм;
• высота распила — до 65 мм;
• угол наклона — 45 град.;
• обороты — 4500 об/мин;
• вес — 5.1 кг.

Достоинства:

• невысокая цена;
• производительность;
• удобный хват;
• возможность тюнинга.

Недостатки:

• тяжелая;
• коротковатый шнур.

BOSCH UniversalCirc 12 2.5Ah x1

Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.

Можно выбрать угол распила от 0 до 45 градусов.

Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.

Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.

Характеристики:

• диаметр диска — 85 мм;
• высота распила — до 26 мм;
• угол наклона — 45 град.;
• обороты — 1400 об/мин;
• напряжение аккумулятора — 12 В;
• вес — 1.4 кг.

Достоинства:

• качественная сборка;
• легкий вес;
• высокая производительность;
• работа под разными углами.

Недостатки:

• регулировка оборотов;
• нет размерных меток.

DeWALT DWE560

Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.

Удобные ручки повышают комфорт при работе.

Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.

Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.

Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.

Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.

Характеристики:

• мощность — 1350 Вт;
• диаметр диска — 184 мм;
• высота распила — до 65 мм;
• угол наклона — 48 град.;
• обороты — 5500 об/мин;
• размер — 286×226 мм;
• вес — 3.7 кг.

Достоинства:

• быстрый распил;
• подходит для плотных материалов;
• удобное переключение глубины;
• можно подключать пылесос.

Недостатки:

• коротковатый шнур;
• подошва слегка люфтит в задней части.

Дисковые циркулярные пилы по дереву JET

Распиловочные циркулярные пилы по дереву. Описание, применение, принцип работы.

Круглопильные циркулярные или дисковые пилы предназначены для распиловки массива древесины, фанеры и разнообразного листового материала. Позволяет быстро и точно распиливать материал на заготовки под различными углами. Современная циркулярная пила претерпела ряд изменений с момента своего создания, но принципиально это та же конструкция что и двести лет назад. Циркулярные станки могут иметь регулировки пильного диска по глубине и углу пропила. Некоторые модели оборудованы каретками.

Как выбрать стационарную циркулярную пилу по дереву?

Основные отличительные особенности на которые стоит обратить внимание

• Размер пильного диска
• Возможность регулировки пильного диска
• Рабочий стол
• Каретка циркулярной пилы
• Мощность и напряжение

Размер пильного диска циркулярной пилы на прямую влияет на глубину реза. Чем больше пильный диск, тем соответственно больше глубина реза. Некоторые модели имеют опциональную возможность установки пильного диска Dado используемого для изготовления пазов.

Подавляющее большинство циркулярных пил имеют регулировки угла наклона пильного диска и регулировку диска по высоте, но некоторые модели строительных пил (пример: JTS-500) не имеют регулировку по высоте и не имеют механизма наклона пильного диска.

Рабочие столы циркулярных пил могут быть из листового металла, литого алюминия или литого серого чугуна. Строительные циркулярные пилы имеют как правило стол из листового металла, что облегчает конструкцию и удешевляет стоимость. Т.к. на строительной площадке высокая точность реза не нужна, листовой металл является оптимальным для рабочего стола строительной пилы

Если вы занимаетесь деревообработкой как хобби, либо у вас штучное производство, стоит обратить внимание на циркулярную пилу с рабочим столом из литого алюминия. У такой циркулярной пилы приемлемая точность распила, она легкая, мобильная и как правило компактная

Если вам нужна высокоточная циркулярная пила — это пила с чугунным рабочим столом. Литые, шлифованные рабочие столы из чугуна обеспечивают высочайшую точность реза и за счет своей большой массы снижают вибрации до ноля.

Циркулярная пила оборудованная кареткой, помимо удобства, существенно увеличивает точность реза. На подвижном столе (каретке) имеются прижимы надежно фиксирующие заготовку, благодаря чему удобно работать с большими заготовками и листовым материалом.

В модельном ряду представлены пилы с напряжением 220 и 380 вольт с различной мощностью. Если вы приобретает пилу для хобби в домашнюю мастерскую, оптимально подойдет циркулярная пила с напряжением 220 вольт и мощностью 1,7-2,5 кВт. Для небольшого производства, от 2,5 до 5,0 кВт. Для промышленного производства рекомендуется мощность от 4,0 кВт и выше, желательно с напряжением 380 вольт.

Основные узлы стационарных циркулярных пил по дереву

• Пильный узел
• Рабочий стол
• Параллельный упор (линейка)
• Каретка (подвижный стол)

Пильный узел циркулярной пилы состоит из пильного диска, двигателя и приводного механизма. В зависимости от конструкции пильного узла, диск может крепится напрямую на вал двигателя, либо вращающий момент может передаваться при помощи системы шкивов приводным ремнем.

Рабочие столы из листового металла, литого алюминия и чугунные рабочие столы.

Параллельный упор для бокового ограничения ширины реза. Упор крепится на направляющую на которую нанесена шкала. В зависимости от модели и класса циркулярной пилы параллельный упор не отличается принципиально, а лишь классом исполнения.

Некоторые модели циркулярных пил оборудованы подвижными столами — каретками. Каретка облегчает работу с крупными заготовками и увеличивает точность реза в отличии от ручной подачи материала.

Приспособления для циркулярной пилы, ее дополнительные возможности

При выборе циркулярной пилы важно обратить внимание на средства защиты, которыми оснащен инструмент. Для замены пильного диска необходимо заблокировать шпиндель. Это можно выполнить вручную при помощи двух ключей

Более удобным вариантом является применение специальной кнопки, которая имеется у некоторых моделей

Это можно выполнить вручную при помощи двух ключей. Более удобным вариантом является применение специальной кнопки, которая имеется у некоторых моделей

Для замены пильного диска необходимо заблокировать шпиндель. Это можно выполнить вручную при помощи двух ключей. Более удобным вариантом является применение специальной кнопки, которая имеется у некоторых моделей.

Для безопасности использования циркулярная пила должна быть оснащена защитой от случайного пуска. Необходимой функцией, которая способствует удобной и эффективной эксплуатации устройства, является опция плавного пуска, благодаря чему диск начинает вращаться на малых оборотах, разгоняясь постепенно. Это увеличивает также период эксплуатации электродвигателя, исключает образование больших пусковых токов при его запуске.

Как отмечают многочисленные отзывы, циркулярная пила, имеющая возможность поддержания постоянной частоты вращения двигателя, обеспечивает выполнение ровного пропила неоднородного материала. Устройство не снижает обороты в случае попадания диска на более твердый участок заготовки.


Для безопасности использования циркулярная пила должна быть оснащена защитой от случайного пуска.Обратите внимание! Наличие функции поддержания частоты вращения требует использования двигателя с определенным запасом мощности.

Необходимой функцией для нормальной и долговечной работы инструмента является защита устройства от перегрузок, благодаря которой пила автоматически выключается при перегреве устройства или резком скачке напряжения в сети.

После остановки двигателя возникает высокая инерция вращения диска на холостом ходу, которая длится 1-2 минуты, чего вполне достаточно для нанесения травмы. Для исключения такой возможности существует опция электродинамического тормоза. Однако даже наличие такой функции неспособно мгновенно остановить двигатель, инерция которого создаст обратный удар. Эффективнее для этого использовать муфту скольжения.

На заметку! Для профессионального применения лучше приобрести универсальную стационарную циркулярную пилу с фуганком.

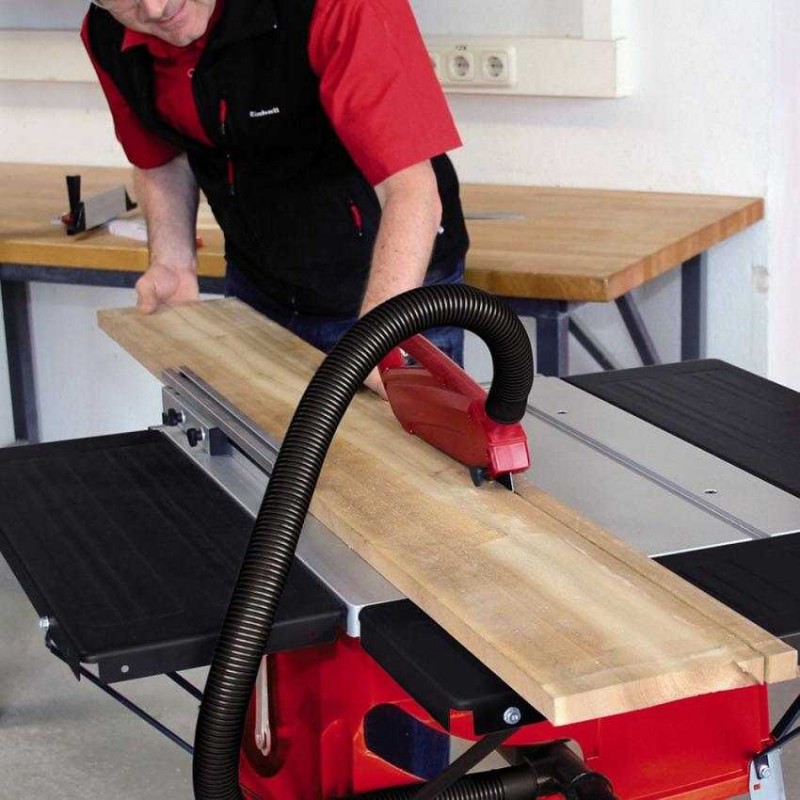

Циркулярка борудована пылесборным кожухом, который может подключаться к пылесосу.

Рейтинг производителей

Выбор циркулярной пилы определяется рядом факторов:

• объём и характер предполагаемой работы;
• возможности помещения, в котором предполагается установка агрегата;
• требования к уровню шума, мобильности и электробезопасности;
• цена изделия.

Наиболее популярные производители такого оборудования – известные, зарекомендовавшие себя компании: Bosch (Германия), Makita (Япония), Metabo (Германия), Hitachi (Япония), Интерскол (Россия), JET (Швейцария).

Отзывы на технику этих производителей, далеко не всегда однозначно восторженные, что естественно: предпочтений у людей множество и идеальное изделие вряд ли когда-либо будет создано, однако, именно эта пятёрка в настоящее время лидирует по количеству положительных высказываний как специалистов, так и покупателей, использующих их продукцию в домашнем хозяйстве.

• Японские модели отличает высочайшее качество сборки, в том числе и подвижных элементов конструкции, наличие дополнительных функций, продлевающих работу пилы (плавный пуск), высокие требования к безопасности. Высочайшая работоспособность и удобство настроек – отличительная черта техники, выпускаемой под японскими брендами. Однако применение в некоторых моделях пусть и высокопрочных пластиков для изготовления подвижных элементов передачи на валу пилы может сыграть не в их пользу.
• Немецкие модели, как правило, имеют большую мощность, однако, широкое применение пластика для изготовления корпуса машины нередко вызывает недоверие покупателей. Эти изделия также отличает высочайшее качество настроек.
• Российские изделия отличает высокая надёжность, широкое применение инструментальной стали, однако, нередко страдает мощность – по этому показателю наши пилы часто уступают японским и европейским маркам. Нет и функции замедленного пуска, что может стать причиной выхода из строя отдельных узлов или электродвигателя. Цена российских моделей при этом бывает значительно ниже своих зарубежных аналогов; надо учесть также и ремонтопригодность отечественных пил.

Общие технические характеристики стационарных циркуляционных пил

Как и любой инструмент, стационарные циркуляционные пилы имеют свои основные и определяющие характеристики:

Мощность электродвигателя. От этого показателя зависят многие характеристики инструмента, скорость работы, удобство, необходимое напряжение электросети, а также такая важнейшая характеристика, как глубина пропила. Для бытовых задач подойдёт устройство мощностью до 2 кВт. Не забывайте, что более мощный прибор требует определённой подготовки электросети.
Глубина пропила. Одна из важнейших характеристик прибора. На этот показатель влияют мощность двигателя и радиус пильного диска.
Частота вращения диска. Напрямую определяет скорость и влияет на качество спилов

Если вы собираетесь распилить материал для черновых работ, то скорость тут имеет не совсем первостепенное значение, однако, если вам важно качество срезов, выбирайте модель с высокой скоростью вращения диска. Это исключит сколы на поверхности.
Плавный пуск

Это одна из важнейших характеристик инструмента. Она позволяет сократить нагрузку на двигатель и продлить срок его службы.
Удаление опилок. Эта функция доступна для современных моделей, снабжённых специальным патрубком, к которому можно подключить пылесос.
Экстренная остановка диска. Система выключает прибор сразу же при касании диска рукой. Такой системой снабжены более дорогие модели иностранного производства.
Лазерная метка. В этом случае можно не использовать шину. Направление задаёт луч, который формирует правильную траекторию.

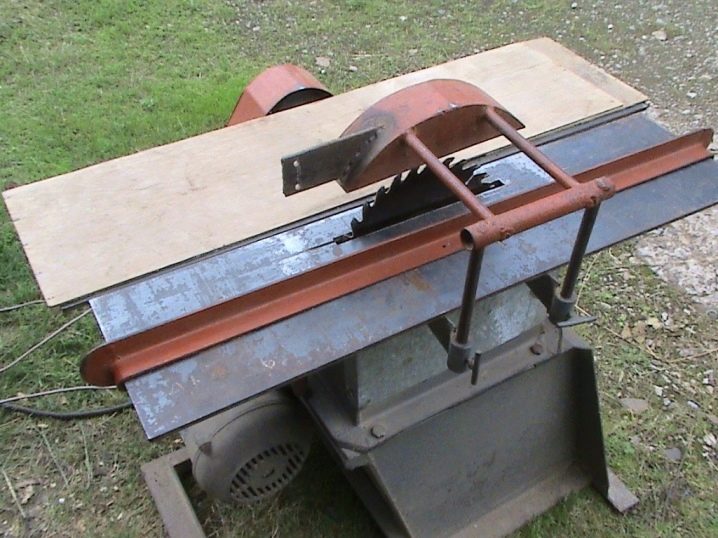

Изготовление стационарной циркулярки своими руками из ручной дисковой пилы

Как мы видели из таблицы выше, купить стационарную циркуляционную пилу не каждому по средствам. Поэтому одним из бюджетных вариантов может стать её самостоятельная сборка. Прежде чем приступать к работам, необходимо определиться с мощностью, какая нам будет нужна для определённого вида работ. Для ручных дисковых пил этот показатель редко выше 1,5 кВт. Обычно мощность таких приборов равняется 1,2 кВт. Дисковая пила в этом случае становится основным агрегатом, который будет использоваться как основа для будущей конструкции.

Рисуем чертёж: от планирования типа и функций инструмента, до готового изделия

Прежде чем приступать к работам, необходимо «набросать» элементарный чертёж циркуляционной пилы. Для этого подойдёт вот такая традиционная схема.

Вот так выглядит схема устройства стационарной пилы из ручной модели

Выпиливание прорезей и отверстий на рабочей поверхности

Как мы видим, ключевым этапом работ для создания циркуляционного станка по дереву своими руками является правильно подготовленная станина, которая поможет прочно закрепить дисковую пилу вместе с кожухом. Последняя подбирается с учётом мощности инструмента и планируемой специфики работ. Конечно, для профессиональных мастеров деревянная станина не подойдёт, но для того, чтобы распустить доски, быстро перепилить малогабаритные бруски из дерева вполне достаточно.

В качестве опорной конструкции можно использовать самодельный стол для циркуляционной пилы

В общем случае весь агрегат будет состоять из станицы и самой пилы. Иногда самодельный циркулярный стол своими руками усиливают алюминиевыми уголками, в некоторых случаях подходят и такие основания-пеналы.

Основание под самодельную стационарную пилу, несмотря на свой скромный размер, должна отличаться устойчивостью

Иногда основание с помощью уголков крепится саморезами и дополнительно проклеивается эпоксидным составом.

Установка двигателя, вала, подъёмного механизма для циркулярки

Самостоятельно изготовить «с нуля» вал для дисковой стационарной пилы и шкивы очень сложно. Поэтому лучше всего приобрести готовый набор. Это же правило распространяется и на механизм подъёмного устройства. Эта система позволяет регулировать положение и угол наклона диска.

Монтаж электропроводки

Электропроводка для домашнего станка является темой очень сложной. Для мощных моделей предполагается использования альтернативной сети электропитания другой конфигурации – в 380 V

Эти работы нужно доверить специалистам. Кроме того, при правильной настройке оборудования можно заранее продумать некоторые важнейшие функции: плавный пуск электромотора, а также установку системы торможения двигателя, иные выключатели и блокировки.

Разновидности

Электрические дисковые пилы имеют большой диапазон вариантов: от ручных до стационарных. Этот универсальный рабочий электроинструмент позволяет производить целый ряд самых необходимых операций по обработке древесного сырья, пластика, в некоторых случаях даже мягких сплавов металлов.

Простейшая ручная однодисковая пила представляет собой пильный диск, установленный на шток машины, именуемой мастерами «болгаркой».

Преимуществом этого типа является беспрецедентная мобильность и лёгкость.

А вот безопасность её довольно низка: близость руки к работающей поверхности, неполная защита пильного диска, высокая вероятность перекоса и «отдачи» инструмента, необходимость следить не только за процессом резки, но и за положением электропровода — вот неполный перечень недостатков этого типа.

Более дорогой вариант представляет ручная циркулярка, с возможностью стационарной установки.

Даже в ручном варианте пропил этим инструментом может быть более ровным, что обеспечивается плотным контактом опоры пилы с заготовкой.

Для осуществления однотипных работ, ручная дисковая пила может быть установлена на стационарную самодельную станину с креплением, дающим возможность последующего демонтажа.

Для создания такой разборной конструкции понадобятся:

• заготовка для изготовления столешницы станка;
• основа – материал для станины;
• работающая ручная дисковая пила;
• выключатель;
• неплохо для работы иметь сварочный аппарат;
• иной инструмент (дрель, шуруповёрт, набор крепёжных изделий и т. п.).

Перед началом работ желательно подготовить простейший чертёж будущего изделия, рассчитав его примерную высоту и другие необходимые характеристики. Даже самодельный станок должен быть удобным и безопасным.

Распилочный стол самодельного станка может быть выполнен из фанеры, доски или металла. Станина также изготавливается из деревянных брусков или стального уголка. Выбор материала определяется возможностями и потребностями мастера.

Можно также изготовить защитный кожух, который оградит работающего от контакта с крутящимися узлами. Этот элемент конструкции дешевле всего сделать из фанеры, в которой необходимо проделать отверстия необходимые для циркуляции воздуха, обеспечивающего охлаждение электромотора.

На рабочей поверхности нужно прорезать отверстие по контуру, соответствующему поверхности ручной циркулярки, которая закрепляется при помощи винтов в потай.

В корпусе монтируется электрооборудование: розетка и провод к расположенному снаружи выключателю. В розетку будет включаться шнур ручной циркулярной пилы. Вся конструкция также оборудуется электрическим шнуром с розеткой для подключения к электросети.

Такой самодельный станок может быть размещён в любом удобном месте.

Особую группу круглопильных инструментов представляют изделия, известные как угловая пила. Их конструкция содержит элементы, позволяющие изменять угол реза.

Стационарные циркулярные пилы по дереву отличаются массивностью конструкции и мощностью двигателей. С их помощью можно обрабатывать довольно габаритные заготовки.

По степени мобильности и, соответственно, массе их делят на несколько групп.

Наиболее тяжёлые, не предполагающие перемещений, пилы с литыми станинами. Они же и самые дорогие. Такой инструмент позволяет сделать пропил до 14 см глубиной; для облегчения работы с заготовкой наиболее массивные модели имеют подвижный распилочный стол с направляющими. На крупных лесопромышленных предприятиях устанавливаются пилы с ЧПУ.

Большинство стационарных бытовых пил – комбинированные модели, они могут, кроме пиления, выполнять ещё ряд операций, качество каждой из которых заметно уступает произведённым на специализированном оборудовании, однако, вполне удовлетворит потребности домашнего мастера.

Особенности конструкции и область применения циркуляционной пилы

Стационарная циркулярная пила используется для распила дерева на лесопилках, столярных цехах, а также деревообрабатывающих производствах. Конструкция на станине легко позволяет справляться с крупными заготовками и даже цельными брёвнами. Такие станки обычно отличаются высокой мощностью и глубиной пропила. Главное отличие от ручных моделей пил – это обязательная установка на основание. Эта особенность позволяет проводить работы с крупными заготовками.

Рассмотрим конструкцию универсального круглопильного станка циркуляционной пилы в деталях.

Устройство круглопильного станка для смешанной распиловки

Как мы видим из рисунка, конструкция циркуляционной пилы имеет свои особенности. Важную часть составляет станина, прикреплённая на литой рабочий стол. Чаще всего он выполнен из чугунного, стального, в редких случаях алюминиевого отшлифованного листа. И имеет специальные направляющие линейки. Любой аппарат снабжён приводом, который состоит из двигателя и насаженного на пильный вал диска. Последние имеют разные характеристики, о которых мы подробнее расскажем позже. Чаще всего такие конструкции снабжаются достаточно мощным мотором. Сам привод размещается под столешницей. Механизмы подачи рабочего материала позволяют выполнить разные работы: продольную и угловую распиловку, обработку торцевых конструкций и так называемую опиловку.

Варианты настройки стационарной пилы для разного вида работ

Кроме того, в конструкцию входит специальный расклинивающий нож, который препятствует смыканию уже распиленных частей заготовки. Обычно он устанавливается за пильным кругом и помогает снизить отдачу материала. Современные модели также снабжены защитным кожухом, который препятствует разбросу опилок.
