Какими должны быть диаметр и длина воздуховода для вытяжки

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения; Sр – сечение патрубка, указанное в паспорте изделия; Qр – объем воздуха, который подлежит удалению; Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Материалы

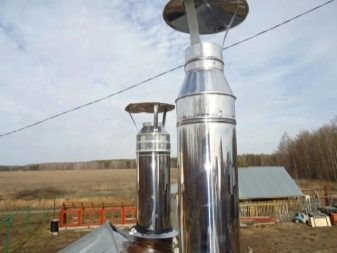

Если говорить о разновидностях по назначению, то в частном доме на крыше принято обычно использовать металлические трубы. Хотя в частных строениях такие трубы применяют не так часто. Причина состоит в том, что они имеют не слишком высокие эксплуатационные характеристики. Кроме того, оцинкованная сталь, которая чаще всего используется в этом случае, применяющаяся в воздуховодах, несмотря на то, что она оцинкованная, долговечной не является. И когда такая труба начинает подвергаться коррозии, она становится источником специфического и не слишком приятного запаха.

Как вытяжная труба, можно использовать воздуховод из нержавеющей стали. Такие решения служат длительное время, но их стоимость будет довольно высокой. Да и сопротивление воздушным потокам будет выше. По этой причине необходимо иметь под рукой более мощную вентиляционную установку. К тому же такие решение имеют большой вес, что существенно затрудняет монтаж такой системы в целом. В то же время следует сказать, что трубы вентиляции из стали не лишены и преимуществ.

В сравнении с воздуховодами из пластика они, конечно, не имеют преимуществ. Но в то же время сечение пластиковых труб сильно ограничено, а вот сталь дает возможность создать трубы с практически любым сечением. Да и нержавеющая сталь отлично противостоит коррозии. Если же говорить откровенно, то пластиковые трубы – это наилучшее решение для создания труб вентиляции в небольших частных строениях: на кухне или где-то еще. По сравнению с аналогами из металла преимуществ у таких труб довольно много.

Стоит рассказать о них подробнее. Главным достоинством таких труб будет стопроцентная сопротивляемость коррозии. Кроме того, такие трубы имеют небольшой вес, что позволяет быстро и просто проводить их установку. То же самое касается и креплений. Для стальных аналогов обычно применяется хомут, винты, различные крепежи и так далее, а для пластиковых – все это не нужно. Достаточно лишь раструба, который соединяет трубы между собой или они соединяются с помощью уплотнителя или герметика. Кроме того, по техническим характеристикам пластик сильно выигрывает у металла. А если говорить о прочности, то при прокладывании воздуховодов она не будет уж столь важна.

Вентиляционные трубы из пластика дают возможность осуществить установку любой системы воздухообмена. Причем любой по сложности, а также для различных построек, ведь представлены трубы различного размера. Их длина колеблется в диапазоне 3–12 метров, а если говорить о диаметре – от 1,6 сантиметра до 1,6 метра. Кроме того, вентиляционная труба из пластика имеет гладкую поверхность внутри, что содействует прохождению потоков воздуха. То есть таким трубам необходимо менее мощное оборудование, и они, вообще, не нуждаются в чистке. К тому же такие трубы можно легко утеплить. Достаточно завернуть их в утеплитель и все будет готово. В общем, пластиковые трубы имеют действительно отличные характеристики.

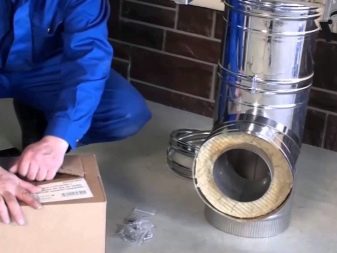

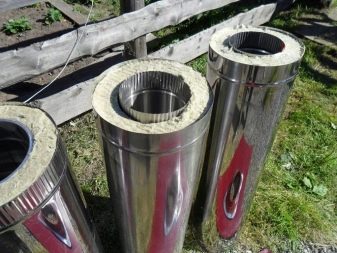

А также существуют сэндвич трубы. Они обычно используются для создания вытяжных систем рядом с каминами или печами. Это утепленные трубы, которые не только выводят наружу продукты горения, но и позволяют удержать тепло в пределах помещения. Среди преимуществ такого типа труб следует отметить простоту монтажа.

Если говорить о характеристиках, то такие трубы отличаются следующими:

• универсальность;
• простота установки;
• на нем не оседает сажа и конденсат, так как поверхность дымохода гладкая;
• небольшие размеры, что позволяет сэкономить пространство;

• использование такого типа вентиляции дает возможность обойти элементы кровли, стропила и другие элементы;
• производство таких труб осуществляет из высококачественной нержавеющей стали, которая не боится воздействия вследствие сгорания топлива;
• такая вентиляция не требует установки фундамента, что основательно облегчает процесс установки и дает возможность хорошо сэкономить;
• установить такой дымоход можно без несущих элементов.

Скрытие вытяжных труб

Кроме самого простого способа – провести контур поверх кухонных шкафов – есть ещё несколько простых решений:

1. В случае, если в помещении кухни планируется или уже производится установка подвесного потолка (из гипсокартона, двухуровневого, натяжного), можно спрятать трубы между слоями конструкции или поверх уровня нового потолка (прочитайте: «Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы»).
2. Если ремонта в ближайшее время не предвидится, можно купить декоративный короб из пластмассы. ассортимент таких изделий достаточно широк, в них могут быть дополнительно установлены вспомогательные элементы, например, светильники. Такое решение может быть не только красиво, но и полезно.
3. Есть возможность выбрать встраиваемую вытяжку, установленную в кухонной мебели. Такая конструкция может быть или полностью скрытой, или выдвигающейся по время работы электрической печи.
4. Самый простой вариант, требующий меньше всего дополнительных затрат, это окрашивание труб вытяжки в цвет, гармонирующий с оттенком стен кухни. Кроме того, если есть желание проявить фантазию и поэкспериментировать, можно различными способами украсить трубу, сделав из неё привлекательный предмет интерьера. Единственное ограничение – целостность изделия не должна пострадать.

В большинстве случаев трубы для отведения воздуха покупают вместе с вытяжкой, можно найти и готовые комплекты этих изделий.

Как бы то ни было, при внимательном выборе и аккуратном монтаже вытяжной контур будет служить долго и безотказно.

Понятие и особенности

Работа вентиляционной системы заключается в переработке воздуха, замене его свежим. Особую роль в эффективности при этом играет подбор материала, из которого произведена труба. Выбор во многом зависит от условий эксплуатации системы. В настоящее время конкуренцию привычным оцинкованным составляют пластиковые трубы.

Такие конструкции, в основном устанавливаемые на кухне при монтаже вытяжки, способны побороть запахи, водяные пара и жировые включения. Устройства часто прячутся над шкафчиками, просты в сборке и обслуживании, являются базовым элементом в переработке воздуха. Оборудование отличается высокой производительностью и доступной ценой, а легкость материала обеспечивает удобную установку.

Короб для вытяжки из гипсокартона

Неприглядные коммуникации принято скрывать за красивыми фасадами кухонного гарнитура, под слоем краски или помещая в декоративный квадратный короб из фанеры, вагонки или гипсокартона. Сборка последнего требует наличия базовых навыков в обращении с ГКЛ. Любой, кто умеет держать инструмент в руках, соберет декоративный короб для воздуховода бытовой вытяжки. Лучше делать это параллельно с установкой воздуховода и ремонтом комнаты.

Подготовка

Подготавливают инструменты и материалы, необходимые для сооружения короба:

• нож для гипсокартона;
• строительный карандаш (или маркер);
• монтажный уровень;
• ножницы по металлу;
• измерительная рулетка;
• отбивочная нить;
• шуруповерт;
• электродрель;
• фреза (в случае монтажа точечных светильников в короб).

Для резки гипсокартонных листов подойдет любой режущий инструмент вплоть до лезвия. Однако начинающим мастерам экспериментировать не стоит.

Из материалов, помимо потолочного гипсокартона, понадобится:

• металлопрофиль или деревянные рейки для каркаса;
• саморезы и подвесы;
• универсальная шпатлевка;
• материал для декоративной отделки.

Монтаж

Перед сборкой гипсокартонного короба для вытяжки определитесь с местом установки плиты и вытяжного агрегата. Короб, скрывающий воздуховод, обычно примыкает к стене и потолку. В редких случаях он идет только по потолку (для островных вытяжек). Обязательно сделайте разметку на стене для монтажа каркаса.

Алгоритм работ:

1. Наживляем воздуховод так, как он будет пролегать.
2. Делаем разметку для реек.
3. Снимаем трубопровод и крепим направляющие согласно разметке. К стене профиль крепится при помощи саморезов, которые закручивают с шагом в 300-400 мм.
4. Когда направляющие для короба зафиксированы, приступаем к сборке каркаса. Сначала крепятся поперечины, соединяющие направляющий профиль с подвесными элементами конструкции. Шаг между поперечными рейками — от 300 до 500 мм.
5. Далее крепим продольные элементы. Если короб планируется в углу, то подвесная планка будет всего одна.
6. Когда каркас готов, устанавливаем воздуховод, прочно закрепляя и герметизируя все стыки. Если короб будет с подсветкой, на этом этапе сазу подводят необходимые коммуникации.
7. Отрезаем фрагменты гипсокартона нужного размера и крепим элементы к каркасу при помощи саморезов.

Когда короб для вытяжки будет полностью собран, останется покрыть его шпатлевкой и нанести декоративную отделку. Оформляют короб разными способами: делают его сливающимся с общим фоном или выделяют как отдельный предмет интерьера.

Отличия кухонной вытяжной системы от вентиляции

Многие пользователи задаются вопросом: в чем же заключаются отличия кухонных вытяжных сооружений от вентиляции. Давайте попробуем разобраться.

В наше время санитарные нормы предусматривают установку в разных жилищах соответствующих агрегатов, которые способны обеспечивать качественный воздухообмен конкретной кратности. Чтобы следовать этому требованию, в сооружениях с несколькими этажами обустраивается система вентиляции, представляющая собой продуманную сеть каналов, которые находятся в стенах и обеспечивают отхождение выбросов на крышу.

Сами вентиляционные каналы необходимы для отправки отработанного воздуха за пределы жилого помещения. Поступление свежего воздуха происходит естественным путем, проходя сквозь стыки/щели в местах проемов окон и дверей. Однако нужно брать в учет, что эта система не в силах устранять различные запахи, гарь и другие подобные вещи, которые нередко появляются при приготовлении пищи на кухне.

Виды и размеры

Способ изготовления предопределяет деление круглых вентканалов на:

• Прямошовные.
• Спирально-сварные.
• Спирально-навивные.

По жёсткости изделия подразделяются на жёсткие, полужёсткие и гибкие (гофрорукава). Гибкие в свою очередь делятся на каркасные и бескаркасные.

По коэффициенту плотности воздуховоды классифицируются как плотные (маркировка «П») и нормальные («Н»). Данная классификация предопределяет возможность использования вентканала в системе вентиляции с принудительной циркуляцией.

По способу соединения выделяют фланцевые и бесфланцевые модели:

• Фланцевый способ предполагает стыковку отдельных элементов трубопровода посредством болтов и уплотнительных прокладок.
• Бесфланцевые воздуховоды соединяются по типу бандажа.

Прямошовные (промышленные)

Особенность прямошовных воздуховодов – дополнительная жёсткость конструкции, придаваемая сварным или замковым швом. Сварка обеспечивает вентиляционной магистрали наибольшую прочность и герметичность.

Длина прямошовных вентканалов стандартизирована и, как правило, не превышает 1,25 м. Это усложняет конструкцию вентиляционного контура и требует монтажа креплений на каждом стыковочном блоке.

Диапазон же диаметров прямошовных воздуховодов круглого сечения достаточно широк: от 10 сантиметров до 2 метров.

Спирально сварные и спирально навивные (замковые)

Воздуховоды спирального типа бывают только круглыми. Они признаются наиболее эффективными, т.к. идущие по спирали швы обеспечивают прочность вентканалам и увеличивают аэродинамические характеристики воздушного потока.

Диаметры спиральных вентканалов начинаются от 10 см и не превышают 2 м, а стандартные длины варьируются в диапазоне от 3 до 12 метров. Правильный подбор длины прямого контура поможет сэкономить на количестве комплектующих.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Особенности монтажа

Начинать монтаж нужно с замеров всех расстояний и составления проекта. Гофрированная трубка монтируется проще. На вентиляционное отверстие (оно располагается на стене или в потолке кухни в квартире) крепят заглушку. Трубу натягивают на выпускное горло вытяжки, закрепляют хомутом. Рукав растягивают до заглушки, прикрепляя к стенам с помощью монтажных скоб. На заглушку рукав также закрепляют хомутом.

Для жестких коробов и труб понадобится набор фасонных элементов, поэтому на стадии проектирования очень важно определить их точную номенклатуру и количество. Монтаж негнущейся трубы более сложен

Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу.

В частном доме проще установить выходной конец воздуховода на отдельное отверстие в наружной стене. Легко его сделать в деревянных строениях. Плюс такого решения – отсутствие нагрузки на естественную вентиляцию. Минус – утечка тепла.

Разновидности вентиляционных труб

Можно выделить 2 разновидности вентиляционных труб, используемых для вытяжки: из гладкого пластика и гофрированные (изготавливаются из пластика либо полужесткого алюминия). У каждой из них свои особенности, преимущества и недостатки. Рассмотрим нюансы использования каждой из них.

Особенности пластиковых воздуховодов

Пластиковые вытяжки в виде трубы бывают цилиндрической и прямоугольной формы. Второй вариант конструкции отличается тем, что его гораздо проще спрятать (подробнее: «Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы»). Соответственно, они хорошо подходят для скрытого монтажа.

Пластиковые трубы любого сечения можно уложить над кухонными настенными шкафчиками. Так получится частично или полностью скрыть вентиляционную систему.

Если куплены пластиковые вентиляционные трубы, то для них нужно дополнительно приобрести несколько Г-образных переходников (для монтажа системы потребуется не меньше трех). Еще понадобятся переходники для подключения трубы к вытяжке и к вентиляционному каналу. Все места соединений необходимо заизолировать. Для этого используется специальный герметик.

Преимущества использования пластиковых труб:

• Такие воздуховоды производят минимальное количество шума.
• В вытяжной трубе отсутствуют какие-либо щели. Поэтому в нее не попадет грязь или жир.

Особенности гофрированных вентиляционных труб

При монтаже гофрированной трубы ее необходимо растянуть до упора. В противном случае перемещение воздуха будет сопровождаться высоким уровнем шума. Для монтажа системы из гофрированных труб используются решетки с фитингами, а также хомуты.

Среди преимуществ таких изделий можно отметить тот факт, что гофрированная труба для вентиляции устанавливается без каких-либо переходников. Процедура монтажа сама по себе довольно простая. Гофрированный воздуховод еще отличается тем, что стоимость его реализации будет ниже, если сравнивать с пластиковой системой.

1 Устройство и разновидности

Вытяжкой называют специальный механизм, предназначенный для фильтрации воздуха от продуктов сгорания, дыма, запахов, испарений и вредных веществ, образующихся в процессе приготовления пищи. Кухонные вытяжки, используемые в быту, представляют собой конструкцию, которая состоит из следующих элементов:

• корпуса;
• вентиляционного агрегата;
• пульта управления (механического или электронного);
• фильтров, улавливающих жиры.

Корпус изготавливается из нержавеющей стали или покрывается слоем эмали. В качестве дополнительных материалов может использоваться стекло, пластик, дерево, выполняющее декоративную функцию.

По принципу действия вытяжки для кухни бывают:

• Проточными. Работают в режиме отвода воздуха, при котором воздуховод выводится в шахту вентиляции и гарантирует полный вывод всех вредных веществ за пределы помещения.
• Циркуляционными. В режиме рециркуляции вытяжка не выводится в шахту. Воздух, засасываемый внутрь, очищается, проходя сквозь угольные фильтры, установленные в корпусе, и снова попадает в помещение кухни. Монтаж такого типа устройства более лёгкий, однако эффективность работы у него ниже.

Их одновременная работа спровоцирует возникновение в дымоходе обратной тяги, которая приведёт к отравлению людей угарным газом и другими продуктами сгорания. О риске возникновения небезопасной ситуации сообщается в инструкции по монтажу и эксплуатации, которая прилагается к каждой вытяжке.
