Сечение провода (кабеля) по диаметру: формула, таблица

Поперечное сечение трубы и ее внутренний объем: методы расчета

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото – водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Вычисляем площадь сечения

Очевидно, формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Какие варианты возможны?

Круглая

Площадь круга имеет вид S = Pi R2, где:

• S – искомое значение;
• Pi – число “пи”, которое обычно округляют до 3,14;
• R – радиус круга (применительно к трубе – половина ее внутреннего диаметра).

В качестве примера давайте выполним расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, равным 100 миллиметрам.

1. Радиус, очевидно, будет равным 50 мм, или 0,05 метра.
2. Площадь будет равна 3,14 х 0,052 = 0,00785 м2.

Обратите внимание: при расчете проходимости самотечных трубопроводов (например, бытовой канализации) актуально не полное, а так называемое живое сечение потока, ограниченное средним уровнем воды. А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке

А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке.

Где взять данные о внутреннем диаметре ВГП труб, использующихся при монтаже внутренних коммуникаций зданий? Продавцами обычно указывается лишь ДУ (условный проход) и тип – легкая, обыкновенная или усиленная.

Вся нужная информация найдется в ГОСТ 3262-75, по которому эти изделия производятся.

ДУ, мм	Наружный диаметр, мм	Толщина стенки труб, мм
Легких	Обыкновенных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Как на основе этой таблицы своими руками вычислить фактический внутренний диаметр?

Инструкция проста и, в общем-то, очевидна.

1. Выбираем соответствующие интересующей вас продукции ДУ и тип.
2. Вычитаем из наружного диаметра удвоенную толщину стенок.

Подсказка: онлайн-калькулятор площади поперечного сечения трубы любого типа зачастую можно найти на сайте производителя или дилеров.

Квадратная

Профильные трубы сравнительно редко используются для транспортировки жидкостей: это области приоритетного применения трубопроводов круглого сечения.

Почему?

• Круг обладает минимальной длиной стенок при максимальной площади из всех геометрических фигур. Отсюда – практическое следствие: при постоянной толщине стенок именно круглая труба будет обладать максимальной пропускной способностью. Или, иначе говоря, при фиксированной пропускной способности цена погонного метра круглой трубы будет минимальной.
• В силу этой же особенности круглая труба имеет максимальную прочность на разрыв. Давление недаром измеряется в килограммах на квадратный сантиметр: чем больше площадь стенок трубы – тем большее усилие воздействует на них при фиксированном давлении внутри трубопровода.

Тем не менее, в ряде случаев приходится рассчитывать и внутреннее сечение профтруб. В случае квадратной трубы оно равно квадрату разности наружного размера трубы и удвоенной толщины ее стенок. Так, для изделия размером 100х100 мм со стенками толщиной 4 мм расчет приобретет вид (100 – (4 х 2)) 2 = 8464 мм2.

Приведенная схема расчета будет иметь небольшую погрешность за счет скругления углов.

Важно!В большинстве формул используется площадь, выраженная в квадратных метрах. Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2

Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2.

Прямоугольная

Схема расчетов практически идентична описанной для квадратных профтруб. Разница лишь в том, что стенки неодинаковы; соответственно, мы перемножаем их размеры за вычетом… да-да, опять-таки удвоенной толщины стенок.

Так, для прямоугольной профтрубы размером 150х180 мм при толщине стенки 6 мм искомое значение будет равным (150 – (6 х 2)) х (180 – (6 х 2)) = 23184 мм2, или 0,023184 м2.

Для расчета нужны три параметра: оба размера и толщина стенки.

Объем

Здесь все совсем просто. Объем трубы любого типа равен произведению ее длины (погонажа) на площадь сечения. В последнем примере внутренний объем 25-метрового трубопровода будет равным 0,023184 х 25 = 0,5796 м2.

Какие бывают виды электрического тока в быту

Форма сигнала токов зависит от работы источника напряжения и сопротивления среды, через которую проходит сигнал. Чаще всего на практике домашнему мастеру приходится сталкиваться со следующим видами:

• постоянный сигнал, вырабатываемый от аккумуляторов или гальванических элементов;
• синусоидальный, создаваемый промышленными генераторами частоты 50 герц;
• пульсирующий, образуемый за счет преобразований различных блоков питания;
• импульсный, проникающий в бытовую сеть за счет разряда молний в воздушные линии электропередач;
• произвольный.

Чаще всего встречается синусоидальный или переменный ток: им питаются все наши приборы.

Как правильно рассчитать сопротивление провода по сечению

Проектируя электрическую сеть, необходимо правильно подобрать сечение кабеля, чтобы его резистентность не была высокой. Большой импеданс вызовет падение напряжения выше допустимого значения. В результате подключенное к сети электрическое устройство может не заработать. Также, провода начнут перегреваться.

Для правильного расчета минимального сечения необходимо учесть следующие факторы:

• По стандартам ПУЭ падение напряжения не должно быть больше 5%.
• В бытовых условиях ток проходит по двум проводам. Поэтому, при расчете величину сопротивления нужно умножить на 2.
• Учитывать нужно мощность всех подключенных приборов на линии. Для развития предусмотреть запас по нагрузке.

Как вычислить сопротивление проводника по формуле? Для примера можно рассмотреть задачу. Требуется определить: достаточно ли будет медного кабеля сечением 2,5 мм2 и длиной 30 метров для подключения оборудования мощностью 9 кВт.

Формулы электрической цепи

Задача решается следующим образом:

Резистентность медного кабеля будет равна:

2 ∙ (ρ ∙ L) / S = 2 ∙ (0,0175 ∙ 30) / 2,5 = 0,42 Ом.

Для нахождения падения напряжения нужно определить силу тока, по формуле: I= P/U.

Здесь P — суммарная мощность оборудования, U — напряжение в цепи. Тогда сила тока будет равна: I = 9000 / 220 = 40,91 А.

• Используя закон Ома, можно найти падение напряжения по кабелю: ΔU = I ∙ R = 40, 91 ∙ 0,42 = 17,18 В.
• От 220 В процент падения составит: U% = (ΔU / U) ∙ 100% = (17,18 / 220) ∙ 100% = 7, 81%>5%.

Падение напряжение выходит за пределы допустимого значения, значит необходимо использовать кабель большего сечения.

Расчет объема воды, находящейся во всей системе

Для определения такого параметра, необходимо в формулу подставить значение внутреннего радиуса. Однако сразу появляется проблема. А как рассчитать полный объем воды в трубе всей отопительной системы, в которую входят:

• Радиаторы;
• Расширительный бачок;
• Котел отопления.

Сначала рассчитывается объём радиатора. Для этого открывается его технический паспорт и выписывается значения объема одной секции. Этот параметр умножается на число секций в конкретной батарее. Например, одна равен 1,5 литрам.

Когда установлен биметаллический радиатор, это значение намного меньше. Количество воды в котле можно узнать из паспорта устройства.

Для определения объема расширительного бака, его заполняют измеренным заранее, количеством жидкости.

Очень просто определяется объём труб. Имеющиеся данные для одного метра, определенного диаметра, нужно просто умножить на длину всего трубопровода.

Заметим что в глобальной сети и справочной литературе, можно увидеть специальные таблицы. Они показывают ориентировочные данные изделия. Погрешность приведенных данных достаточно мала, поэтому приведенные в таблице значения, можно смело использовать для вычисления объема воды.

Надо сказать, что при расчете значений, нужно учитывать некоторые характерные отличия. Металлические трубы, имеющие большой диаметр, пропускают количество воды, значительно меньше, чем такие же полипропиленовые трубы.

Причина кроется в гладкости поверхности труб. У стальных изделий она выполнена с большой шероховатостью. ППР трубы не имеют шероховатости на внутренних стенках. Однако при этом стальные изделия имеют больший объем воды, чем в других трубах, одинакового сечения. Поэтому чтобы убедиться, что расчет объема воды в трубах произведен верно, нужно несколько раз перепроверить все данные и подкрепить результат онлайн-калькулятором.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.

Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.

А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Падение напряжения на проводе

Итак, если взять неизменной мощность, то при понижении напряжения ток должен возрастать, согласно формуле:

P = I U. (1)

При этом падение напряжения на проводе (потери в проводах) за счет сопротивления рассчитывается, исходя из закона Ома:

U = R I. (2)

Из этих двух формул видно, что при понижении питающего напряжения потери на проводе возрастают. Поэтому чем ниже питающее напряжение, тем большее сечение провода нужно использовать, чтобы передать ту же мощность.

Для постоянного тока, где используется низкое напряжение, приходится тщательно подходить к вопросу сечения и длины, поскольку именно от этих двух параметров зависит, сколько вольт пропадёт зря.

Чему равно напряжение.

Напряжение напрямую связано с работой тока, зарядом и сопротивлением. Чтобы измерить напряжение непосредственно в электрической цепи, к ней нужно подключить вольтметр. Он присоединяется к цепи параллельно, в отличие от амперметра, который подключается последовательно. Зажимы измерительного прибора крепятся к тем точкам, между которыми нужно вычислить напряжение. Чтобы он правильно показал значение, нужно включить цепь. На схемах вольтметр обозначается буквой V, обведенной в кружок.

Изображение вольтметра и электрической цепи

Напряжение обозначается латинской , а измеряется в . Оно равно работе, которое совершает поле при перемещении единичного заряда. Формула напряжения тока – это U = A/q, где A – работа тока, q – заряд, а U – само напряжение.

Вам это будет интересно Особенности танталовых конденсаторов

Обратите внимание! В отличие от магнитного поля, где заряды неподвижны, в электрическом поле они находятся в постоянном движении. Электрическое поле

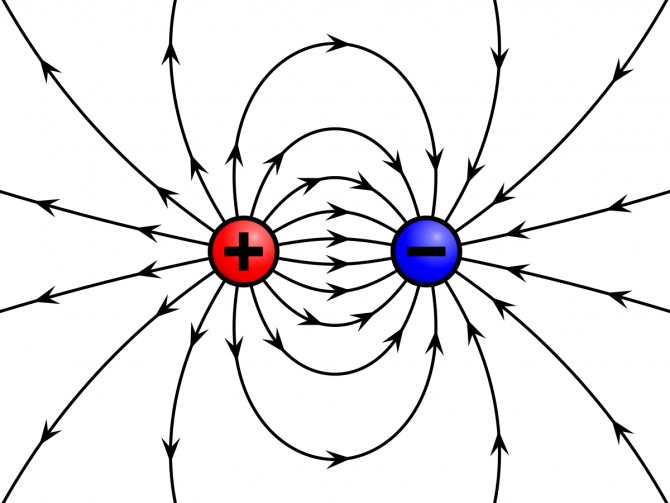

Электрическое поле

Как найти силу тока

С проблемой определения силы тока сталкиваются и при решении задач, и в повседневной жизни. Вычислить этот параметр для проводника или электрической цепи можно не только путем проведения измерений, но и при помощи формул.

В проводнике

Основными величинами, характеризующими электрический ток, являются сила, напряжение и сопротивление. Взаимосвязь между ними была установлена экспериментальным путем в 1826 году Георгом Омом. В последствии она была сформулирована в виде закона, который и был назван в честь ученого.

Определение

Закон Ома: сила тока в участке цепи или проводнике обратно пропорциональна сопротивлению и прямо пропорциональна напряжению.

Рассчитать силу тока в проводнике также можно, если разделить мощность на напряжение.

При протекании тока происходит нагревание проводника. И по количеству выделившегося тепла на основании закона Джоуля-Ленца возможно провести вычисление силы тока.

В цепи

Реальный источник тока всегда обладает своим внутренним сопротивлением.

Определение

Закон Ома для полной цепи формулируется так: сила тока в полной цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна сумме внутреннего и внешнего сопротивления.

Формулы

Закон Ома для участка цепи:

\(I=\frac UR\)

где R — сопротивление проводника, а U — напряжение.

Закон Ома для полной цепи:

\(I=\frac\Sigma{R+r}\)

где ε — электродвижущая сила источника тока, R + r — сумма сопротивлений источника и внешней нагрузки.

Формула, для определения силы тока по мощности и напряжению:

\(I=\frac PU\)

где P — мощность, а U — напряжение.

Определение

Закон Джоуля-Ленца: при протекании по проводнику тока происходит выделение тепла (Q), которое равно произведению квадрата силы тока (I) на время (t), которое он протекал и на сопротивление проводника (R).

Математически формула выглядит так:

\(Q=I^2Rt\)

Исходя из нее можно вывести еще одну формулу для расчета силы тока:

\(I=\sqrt{\frac Q{Rt}}\)

Значение протяжённости и факторы нагрева

Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.

Причины роста температуры провода

Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:

1. Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
2. Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
3. Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.

Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.

Зависимость потерь от протяжённости линии

На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.

Передаваемая мощность, кВт	Сила тока, А	4	10	16	25	35	50	70	95
1	4,6	13,5	33,5	53
5	23	3	7	10,5	17	23,5	31,5	46,0	63
10	45		3,4	5,4	8,4	12	15,5	23,0	32
16	73				5,3	7,4	9,9	14,5	20
18	82				4,7	6,5	8,8	12,5	17,5
20	91					5,9	7,9	11,5	16

Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п. 1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты

Обязательно обращают внимание на такие характеристики:

• температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
• комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
• количество токоприёмников, находящихся в помещении, их мощность суммируется.

Модель электрической цепи

Лучше понять физический смысл рассматриваемой величины можно на примере механической модели электрической цепи. В качестве ее возьмем водопроводную сеть частного дома.

Для того, чтобы вода начала поступать в водопровод из скважины или колодца необходим насос. Поэтому его можно рассматривать в качестве аналога батареи или иного источника тока. Он создает в системе давление, которое и приводит воду в движение. Соответственно трубы выступают роли проводников, молекулы воды —  электронов, а краны — электрических переключателей.

Чем сильнее напор в водопроводной системе, тем большее количество воды, а вернее ее молекул, протекает через поперечное сечение трубы за каждую секунду. Отсюда можно сделать вывод, что чем больше сила тока, тем сильнее и его действие.

Примечание

Воздействие тока силой до 0,5 мА (частота 50 Гц) человек не ощущает. При силе от 2 до 10 мА возникают болезненные сокращения мышц. А удар током силой свыше 100 мА грозит развитием фибрилляции желудочков и остановкой сердечной деятельности.

Расчет с помощью удельного сопротивления

Расчет сопротивления проводника можно произвести без измерения величин напряжения и тока. Но для этого необходимо знать дополнительную информацию о проводнике.

Рис. 3. Проводник с поперечным сечением S и длиной L, через который течет ток I.

Георг Ом и другие исследователи опытным путем определили, что сопротивление проводника прямо пропорционально длине проводника L и обратно пропорционально площади поперечного сечения проводника S. Эту закономерность можно описать формулой расчета сопротивления проводника:

$ R = ρ *{ L\over S} $ (2)

Коэффициент ρ был назван удельным сопротивлением. Эта физическая величина отражает особенности конкретного вещества, которые зависят от плотности вещества, кристаллической структуры, строения атомов и других внутренних параметров. Расчет удельного сопротивления проводника производить каждый раз необязательно, так как для большинства веществ удельные сопротивления измерены и сведены в справочные таблицы, которые можно найти в бумажных справочниках или в их интернет-версиях.

Но если такая необходимость возникнет, то из формулы (2) можно получить следующую формулу (3), и по ней рассчитать ρ:

$ ρ = R*{ S\over L } $ (3)

Серебро имеет одно из самых низких значений ρ, равное $ 0,016 {Ом*мм^2\over м} $. Этим объясняется использование такого довольно дорогого металла для пайки особенно важных радиодеталей (микросхем, микропроцессоров, электронных плат), которые должны как можно меньше нагреваться в процессе работы.

Что мы узнали?

Итак, мы узнали, что расчет сопротивления проводника можно произвести двумя способами. Первый расчет проводится с помощью формулы закона Ома после измерения величин напряжения и тока. Для второго расчета необходима информация о геометрических размерах проводника и его удельном сопротивлении.

1. Вопрос 1 из 5

Начать тест(новая вкладка)

Как пользоваться таблицей выбора сечения?

Пользоваться таблицей 2 очень просто. Например, нужно запитать некое устройство током 10А и постоянным напряжением 12В. Длина линии – 5 м. На выходе блока питания можем установить напряжение 12,5 В, следовательно, максимальное падение – 0,5В.

В наличии – провод сечением 1,5 квадрата. Что видим из таблицы? На 5 метрах при токе 10 А потеряем 0,1167 В х 5м = 0,58 В. Вроде бы подходит, учитывая, что большинство потребителей терпит отклонение +-10%.

Но. ПрОвода ведь у нас фактически два, плюс и минус, эти два провода образуют кабель, на котором и падает напряжение питания нагрузки. И так как общая длина – 10 метров, то падение будет на самом деле 0,58+0,58=1,16 В.

И это – не учитывая переходное сопротивление контактов и неидеальность провода (“проба” меди не та, примеси, и т.п.)

Поэтому такой кусок кабеля скорее всего не подойдет, нужен провод сечением 2,5 квадрата. Он даст падение 0,7 В на линии 10 м, что приемлемо.

А если другого провода нет? Есть два пути, чтобы снизить потерю напряжения в проводах.

1. Надо размещать источник питания 12,5 В как можно ближе к нагрузке. Если брать пример выше, 5 метров нас устроит. Так всегда и делают, чтобы сэкономить на проводе.

2. Повышать выходное напряжение источника питания. Это черевато тем, что с уменьшением тока нагрузки напряжение на нагрузке может подняться до недопустимых пределов.

Чему равно напряжение.

Напряжение напрямую связано с работой тока, зарядом и сопротивлением. Чтобы измерить напряжение непосредственно в электрической цепи, к ней нужно подключить вольтметр. Он присоединяется к цепи параллельно, в отличие от амперметра, который подключается последовательно. Зажимы измерительного прибора крепятся к тем точкам, между которыми нужно вычислить напряжение. Чтобы он правильно показал значение, нужно включить цепь. На схемах вольтметр обозначается буквой V, обведенной в кружок.

Изображение вольтметра и электрической цепи

Напряжение обозначается латинской , а измеряется в . Оно равно работе, которое совершает поле при перемещении единичного заряда. Формула напряжения тока – это U = A/q, где A – работа тока, q – заряд, а U – само напряжение.

Вам это будет интересно Особенности переменного тока

Обратите внимание! В отличие от магнитного поля, где заряды неподвижны, в электрическом поле они находятся в постоянном движении. Электрическое поле

Электрическое поле

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

Как найти длину проводника

Автор Ольга Громышева задал вопрос в разделе Естественные науки Какая формула нахождения длины проводника? и получил лучший ответ

Ответ от Крабочка а формула R=p*L /S. Вот и вычисляй отсюда L

Проверка на длительно допустимый ток и потерю напряжения подробнее.

Найти длину проводника очень просто – достаточно его измерить. Однако, если проводник недоступен или имеет очень большую длину, то его непосредственное измерение может оказаться весьма затруднительным.

— строительная рулетка; — амперметр (тестер); — штангенциркуль; — таблица электропроводности металлов.

Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях.

Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т.п. признакам.

Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)

Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик.

Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ? * L * s, то длину проводника можно рассчитать по формуле:

где: L – длина проводника, R – сопротивление проводника, ? – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника.

При расчете длины проводника учтите следующие параметры и соотношения.

Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм?).

Сечение проводника равняется:

где: ? — число «пи», приблизительно равное 3,14, D – диаметр проволоки (который легко замерить штангенциркулем).

Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков.

Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная). Затем умножьте диаметр на число «пи» и на количество витков:

d –диаметр катушки, n – количество витков провода.

Удельное сопротивление есть характеристика материала, вещества из которого сделан проводник.

Электрическое сопротивление проводника прямо пропорционально произведению удельного сопротивления материала из которого сделан проводник на его длинну, и обратно пропорционально его сечению.

электрическое сопротивление проводника,	Ом
удельное сопротивление материала проводника,	Ом·м
длина проводника,	Метр
сечение проводника,	Метр2

Единица СИ удельного сопротивления

Удельное сопротивление ρ зависит от температуры.

Формула определения сечения по току

Аналогичным образом высчитывается сечение провода из таблицы по току и мощности. Используется формула общей силы тока Iоб=(Р1+Р2+Р3+…+Р n)/220 для 220 V. Для 380 вольт Iоб=(Р1+Р2+Р3+…+Рn)/(√3*380), ампер. В качестве примера приводится расчёт алюминиевого проводника для сети 220 В: общая нагрузка Р=10 кВт; Iоб=10000/220=45,5 А. По таблице сечения кабеля по мощности и току подбирается ближайший типоразмер.

Размер провода, жилы из Al, мм2	Ток, А: потенциалы 220/380 В	Потребление в сети, кВт: значения 220/380 вольт
2,5	20/19	4,4/12,5
4	28/23	6,1/15,1
6	36/30	7,9/19,8
10	50/39	11,0/25,7
