Лучшие варианты отопления и гвс частного дома: двухконтурный газовый котёл

Двухконтурные газовые котлы

Двухконтурные котлы обладают двумя базовыми функциями:

• Отопление дома.
• Подача горячей воды для бытовых потребностей.

Все остальные возможности считаются дополнительными, способствующими более успешному и эффективному выполнению главных задач. Особенностью этого вида котлов является необходимость работы в течение всего года.

Одноконтурные конструкции на лето останавливают, что позволяет увеличить ресурс узлов и деталей. Двухконтурные агрегаты приходится эксплуатировать в постоянном режиме, отключая лишь подачу теплоносителя в систему отопления.

Это увеличивает нагрузку на детали и узлы агрегата, сокращает ресурс наиболее нагруженных участков котла.

Как правило, для таких конструкций уровень мощности ограничивается 40-50 кВт, более производительные агрегаты уже оснащаются встроенными накопителями или внешним бойлерами.

С точки зрения конструкции, двухконтурные модели представляют собой базовый вариант с добавленным вторичным теплообменником. Однако, существуют и другие разновидности котлов, способные продемонстрировать более стабильные и высокие показатели.

К ним относятся:

• Конструкции с совмещенным теплообменником. Они обеспечивают более стабильный нагрев ГВС, высокую производительность и быстрый отклик на запросы.
• Конденсационные модели. Это котлы с функцией предварительного подогрева теплоносителя при помощи тепловой энергии от конденсации водяного пара из дымовых газов. Производители заявляют для них КПД, равный 107-109 %, что с точки зрения физики является полной нелепостью. При этом, конденсационные агрегаты способны работать только с низкотемпературными системами. В обычных условиях они теряют дополнительные возможности и функционируют как конвекционные конструкции.

ОБРАТИТЕ ВНИМАНИЕ!
При выборе котла следует удостовериться,что его конструкция сможет полноценно работать в предлагаемых условиях. Иначе дорогостоящее оборудование будет задействовано только частично, что недопустимо.

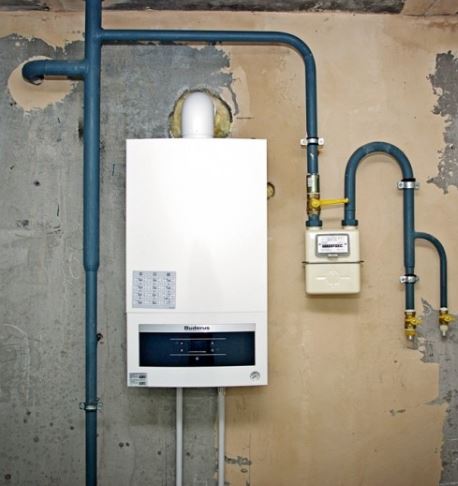

Выбор настенного котла для частного дома

При выборе двухконтурного котла нужно руководствоваться целями, в которых он приобретается.

Например, если устройство необходимо только для отопления и ГВС в холодное время года, то подойдёт одноступенчатый прибор, работающий на одной мощности.

Для круглогодичной эксплуатации лучше выбрать двухступенчатый вариант газового котла или устройство с регулируемой мощностью.

Влияет на выбор газового котла и инфраструктура здания. Если в нем не проведено электричество и не налажена естественная циркуляция теплоносителя, то подойдёт автономный котёл. А если в доме есть вся инфраструктура, включая интернет, можно использовать прибор с электронной начинкой и дистанционным управлением.

Требуемый уровень комфорта

Один из определяющих факторов для выбора настенного газового котла.

Сюда относят возможности:

• в достаточном объёме обогревать помещение;
• обеспечивать ГВС нужной температуры;
• требовать минимум усилий для обслуживания;
• вписываться в дизайн помещения.

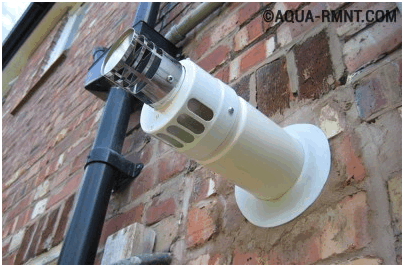

Например, небольшие приборы с коаксиальным дымоходом прекрасно вписываются в интерьер кухни, располагаясь в нише у наружной стены (для удобства вывода дымохода).

Автоматическое управление

Один из способов прилагать минимум усилий к его эксплуатации. Лучше всего такое управление в электрозависимых приборах.

Сюда входит и автоматический поджиг, и отключение подачи газа в аварийном положении, и регулирование интенсивности работы.

Например, программирование режимов настенного газового котла позволяет в отсутствие хозяев экономить топливо и обогревать помещение на минимальном уровне, а по их возвращении восстанавливать комфортные параметры.

Характеристики дымохода

Для установки агрегата с открытой камерой сгорания требуется, чтобы дымоход:

• был вертикальным;
• имел не более двух поворотных муфт;
• обладал длиной одного горизонтального участка не более 1 м;
• не пересекался с вентиляционным каналом;
• находился на расстоянии 25 см от горючих элементов строения.

Дымоход может быть кирпичным, металлическим или керамическим.

Распространена практика установки утеплённых дымоходов из нержавейки: они отличаются доступной ценой, простотой в монтаже, и эффективными показателями эксплуатации.

Какого производителя выбрать

Производитель котла может играть важную роль на всем протяжении эксплуатации прибора. Дело в том, что любой механизм рано или поздно требует ремонта, и если производитель известный и имеет свои сервисные центры, то с запчастями и обслуживанием агрегата проблем не будет.

Среди изготовителей современных приборов как известные зарубежные, так и отечественные бренды: Bosh, Baxi, Buderus, NevaLux, «Боринский», «Лемакс».

Стоимость

Стоимость газовых котлов определяется набором функций и материалами для производства.

Диапазон цен на отечественные и зарубежные модели колеблется в среднем от 20 до 400 тысяч рублей. Дешевле стоят конвекционные котлы, дороже — конденсационные.

Большинство настенных приборов энергозависимы, поэтому для них требуется электросеть. С другой стороны, это плюс, поскольку программируемые модели могут быть более дорогими, но их цена окупается экономией расходов за счёт режима эксплуатации, регулируемого электроникой. Котёл с оптимальным набором функций для дома средней площади может стоить от 30 до 70 тысяч рублей.

Принцип работы

Тепловой режим для газового котла устанавливается с использованием современной погодозависимой автоматики, которая настраивается по температуре наружного воздуха, в связи, с чем принцип его работы максимально упрощается. Процесс пуска и функционирования агрегата находится под контролем микропроцессора.

В это время когда вода в отопительном контуре достигает заданной температуры, горелочное устройство переключается на режим модуляции или, иначе говоря, ожидания. Тепловой цикл возобновляется, когда температура воды в контуре опускается ниже установленных пользователем режимов.

Вмонтированный в конструкцию вентилятор в закрытых моделях подает первичный воздух в топку для обеспечения полноты сжигания газа и создает аэродинамический режим движения топочных газов, достаточный для полного удаления отработанных дымовых газов в атмосферу.

Когда в отопительном контуре имеется слабый напор горячей воды, устанавливается центробежный насос, который направляет теплоноситель к конечной нагревательной точке в доме и возвращает его обратно в котел.

Электромеханический трехходовой клапан переключает теплоноситель между контурами ГВС и отопления. Когда пользователь включает кран горячей воды на смесителе, трехходовой кран направляет теплоноситель по малому контуру, в результате горячая вода нагревается в режиме скоростного нагрева.

Система отопления в этот период не работает. После отключения крана на смесителе, трехходовой клапан переключает теплоноситель на отопление.

Особенности внутреннего устройства и технические параметры агрегатов

Настенные двухконтурные котлы сегодня наиболее распространенный вариант отопительного оборудования, который можно встретить в городской квартире. В сравнении с одноконтурными моделями котлов такие агрегаты значительно дешевле. Сказывается оптимизация всего оборудования, установленного внутри самой конструкции.

На рисунке схеме показано устройство двухтрубного бытового газового котла и принцип его работы.

Напольный котел гораздо мощнее и тяжелее. Чугунные или стальные теплообменники, накопительный бак для горячей воды (бойлер с косвенным подогревом) — все это и многое другое имеет значительные габариты и вес, что предъявляет к прочности пола помещения повышенные требования. Для напольного типа потребуется специальное место или даже отдельное помещение, в котором должна быть хорошая вытяжка, и оборудован дымоход. Такие агрегаты обычно ставятся в больших загородных домах, в частных жилых постройках в два и более этажа.

Что касается выбора конкретной модели настенного газового котла, то и здесь, вам следует не торопиться. Для эффективной работы газо-нагревательного оборудования необходима тяга, благодаря которой осуществляется горение топлива в топке. Одни модели сконструированы под естественную тягу, другие, наоборот оснащены вентиляторами для принудительной вентиляции. Сравнивая оба варианта, налицо меньшая стоимость агрегатов с естественной тягой и открытой камерой сгорания. С другой стороны, вам потребуется в этом случае заняться организацией дымохода, который должен четко соответствовать всем техническим нормам и стандартам.

Модели с закрытой топкой и принудительной вентиляцией дороже, однако, более практичны и надежны в эксплуатации. Для двухконтурного котла с закрытой камерой сгорания устанавливается коаксиальный дымоход, который представляет собой компактную трубу, действующую на вход и на выход. Такие конструкции не габаритные, не требуют много места, и могут быть установлены в городской квартире.

На что обратить внимание: при интенсивном использовании горячей воды в доме, лучше оснастить отопительную систему газовым котлом с дополнительной накопительной емкостью для горячей воды. Запас в 50-60 л

будет уместным в любой ситуации. Встроенный бойлер обеспечит постоянное давление воды в системе и сохранит необходимую температуру горячей воды.

Преимущества и недостатки оборудования

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.

Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.

Плюсы и минусы одноконтурных агрегатов

Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.

А, кроме того, одноконтурные котлы:

• более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
• проще в обслуживании, что также вызвано конструктивными особенностями;
• дешевле.

Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.

Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир

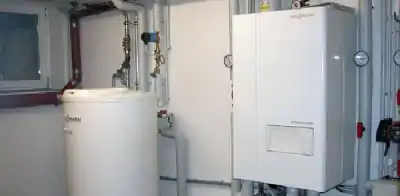

Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов

У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.

В результате его совместная эксплуатация с одноконтурным котлом приводит к:

• большим затратам на покупку, монтаж, обслуживание;
• ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
• большей нагрузке на проводку.

Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.

Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.

Достоинства и недостатки двухконтурных котлов

Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом

Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.

Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.

Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.

Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.

При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам

Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

Принцип работы газового двухконтурного котла

Двухконтурный газовый котел по своему формату напоминает газовый проточный водонагреватель, отличаясь только размерами. Если заглянуть в его начинку, то мы обнаружим оборудование для работы двух контуров – отопительного и ГВС. Для того чтобы понять, как работает это устройство, нужно разобраться в его внутренней структуре. Что мы найдем внутри?

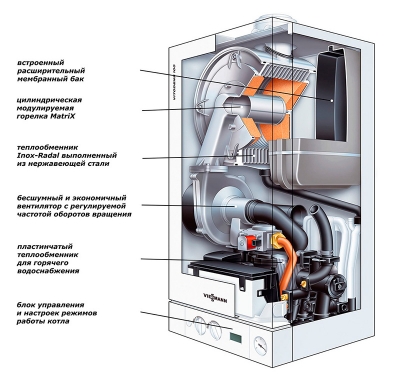

Устройство газового котла отопления с двумя контурами.

• Основной (первичный) теплообменник – греет теплоноситель в отопительном контуре;
• Вторичный теплообменник – отвечает за горячее водоснабжение;
• Горелка – источник тепла (горелка тут одна на два контура);
• Камера сгорания – в ней располагается первичный теплообменник и в ней горит горелка);
• Трехходовой клапан – отвечает за переключение между режимом отопления и режимом ГВС;
• Циркуляционный насос – обеспечивает циркуляцию теплоносителя по отопительной системе или по малому кругу контура ГВС;
• Автоматика (электроника) – обеспечивает работу вышеописанных и многих других узлов, контролирует параметры и отвечает за безопасность, снимая сигналы с датчиков.

В конструкции двухконтурных котлов присутствуют и многие другие узлы. Но для того чтобы понять принцип работы, достаточно знать назначение вышеописанных модулей.

В отдельных моделях вторичный теплообменник отсутствует, а подготовка горячей воды осуществляется с помощью сдвоенных комбинированных теплообменников.

Схема работы устройства в режиме отопления и в режиме подачи горячей воды.

Теперь мы разберемся в принципах работы. Мы уже говорили о том, что двухконтурные газовые котлы могут работать в двух режимах – отопление и ГВС. При запуске котла начинает работать отопительный контур – запускается циркуляционный насос, включается горелка, трехходовой клапан находится в положении, в котором теплоноситель беспрепятственно циркулирует по отопительной системе. Горелка работает до тех пор, пока управляющий модуль не подаст команду на ее отключение.

Работой горелки управляет автоматика, которая умеет оценивать температуру теплоносителя, температуру воздуха в помещениях и на улице (поддержка комнатных и внутренних датчиков имеется лишь в некоторых моделях).

Если нужно получить горячую воду, следует открыть кран. Автоматика зафиксирует ток через контур ГВС, а трехходовой клапан отключит отопительную систему и запустит циркуляцию части теплоносителя по малому кругу. Этот теплоноситель поступит во вторичный теплообменник, через который и протекает подготавливаемая вода. Как только мы закроем кран, трехходовой клапан переключится в режим отопления.

Несмотря на сложное устройство, принцип работы достаточно прост, а двухконтурные газовые котлы отопления получают все большее распространение. Их выбирают за удобство, компактность и неплохую производительность

Также нужно обратить внимание на тот факт, что данные котлы не умеют работать в двух режимах сразу – работает или отопление, или контур ГВС. Но если учесть, что горячей водой мы пользуемся не так уж и часто, то с этим недостатком можно мириться (уж вряд ли вы будете потреблять воду настолько долго, что у вас успеют остыть все батареи)

Параметры выбора газового двухконтурника

Несмотря на схожий принцип работы, разные модели отличаются немалым количеством принципиальных параметров.

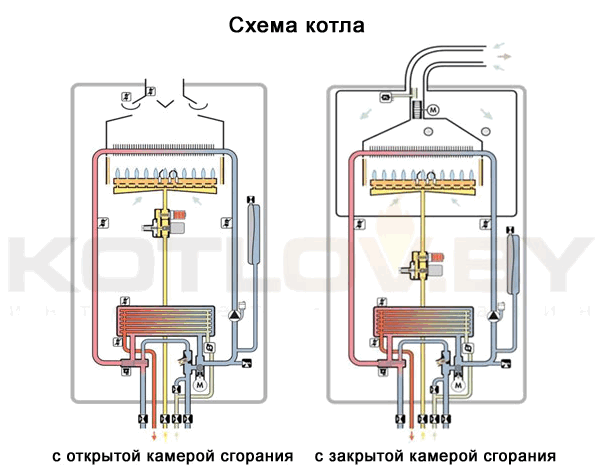

Тип камеры сгорания

По типу камер сгорания бытовые газовые нагреватели делятся на два вида:

• с открытой камерой сгорания (атмосферный);
• с закрытой камерой сгорания (с принудительным нагнетанием воздуха).

В первом случае воздух, необходимый для сгорания бытового газа, берётся непосредственно из того помещения, в котором расположен котёл. В нижней части камеры сгорания сделаны специальные отверстия для притока свежего воздуха.

Поучаствовав в процессе горения, он вместе с другими продуктами распада поступает в вентиляционный канал и выходит через дымоход на улицу. Сооружение дымохода с хорошей тягой — необходимость для этого вида котлов.

В помещении, где установлен котёл с открытой камерой сгорания, должна быть хорошая приточная вентиляция независимо от того, является ли оно кухней или котельной.

В котлах с закрытой камерой сгорания воздух с помощью всасывающих вентиляторов засасывается с улицы, а газообразные продукты горения удаляются туда же в принудительном порядке. Для таких котлов применяют специальные коаксильные дымоходы. По внутреннему контуру осуществляется выброс отработанных газов, а по внешнему — забор свежего воздуха.

Мнение эксперта
Торсунов Павел Максимович

Котлы с закрытой камерой сгорания незаменимы в тех случаях, когда сооружение полноценного дымохода с хорошей тягой невозможно. Такой тип актуален даже для городских квартир в старых домах, когда нет подключения к центральной системе ГВС.

Габариты и размещение

Все газовые двухконтурники делятся по габаритам и типу крепления на два типа:

1. Настенные. Мощность этих устройств обычно не превышает определённого предела — обычно это 50 — 60 киловатт. Главный козырь — компактность. Настенный монтаж практически не отбирает полезной площади. Разместить прибор можно в кухне, обеспечив предварительно приточную вентиляцию в достаточном объёме. Также пользователей таких устройств привлекает эстетика исполнения — итальянские и немецкие изделия отличаются изящным дизайном. Настенные котлы подходят для использования в домах площадью до 150 — 200 квадратных метров в зависимости от утепления и расхода горячей воды.
2. Напольные. Эти устройства обычно ставят в бойлерную — специальное техническое помещение. В нём легче организовать приточную вентиляцию, а довольно шумный котёл не будет мешать. Для больших домов площадью 400 — 500 квадратов используются мощные агрегаты, которые требуют установки в подвальном помещении или в отдельной пристройке.

Какой тип газового котла установлен у Вас дома?

НапольныйНастенный

Конфигурация теплообменников

Первичный и вторичный теплообменник могут представлять собой два элемента, разнесённых в корпусе при установке либо объединённых в один конструктивный узел.

Раздельная система содержит трубчатый первичный теплообменник, снабженный радиатором для улучшения теплопроводности, и пластинчатый вторичный, который объединяет малый нагревательный контур с трубами подачи водопроводной воды.

Битермическая система состоит из двух контуров трубки, один из которых размещён внутри другого. Обычно внешний канал служит для циркуляции теплоносителя, а по внутреннему течёт вода для системы ГВС.

Андрей Мусатов, продавец-консультант магазина теплотехники, город Москва:

Битермическая система меньше распространена: во-первых, она конструктивно сложнее, а во-вторых, если во внутреннем канале образуется накипь и отложения, демонтаж и чистка выходят сложнее. У котлов с раздельным расположением теплообменников пластинчатый модуль извлекается и чистится довольно легко. Зато битермические котлы компактнее, и КПД у них немного больше.

Мощность

Чем больше площадь дома, тем мощнее нужно брать котёл. При этом у двухконтурного агрегата лишь около 30% мощности тратится на отопление, остальная идёт на быстрый нагрев воды ГВС. При расчёте мощности нужно учитывать не только расход воды, но и степень утепления стен, крыши и полов, а также степень проникновения холода через окна.

Малые настенные котлы для небольших домиков начинаются от 8 киловатт, а мощные агрегаты для установки в котельной могут потреблять более 150 кВт.

Что такое и как устроены одноконтурный и двухконтурный котлы

Устройство и принцип работы одноконтурных моделей

Одноконтурные котлы работают по простому принципу: генератор тепла (газовая или дизельная горелка, ТЭН, подожженное твердое топливо и т.д.) нагревают теплообменник (по сути водяной контур). В теплообменнике находится теплоноситель (чаще всего вода), который естественным или принудительным способом циклически движется по системе отопления, отдавая тепло дому.

Устройство простого конденсационного одноконтурного газового котла.

Обеспечить подогрев санитарной горячей воды можно лишь с использованием дополнительного оборудования, например, газовой колонки или бойлера косвенного нагрева, о которых мы расскажем позже.

Чем отличается устройство моделей с дополнительным контуром для ГВС

Разница между одноконтурным и двухконтурным котлом лишь в том, что при таких же габаритах вторые оборудованы дополнительным контуром, вода которого не смешивается с теплоносителем в системе отопления. Такие модели котлов рассчитаны в большинстве своем на 1-2 точки потребления горячей воды и имеют определенную производительность (2-30 л/мин температурой 35°C) в зависимости от мощности котлоагрегата.

Двухконтурные котлы имеют больший вес, более высокую вероятность поломки в виду более сложной конструкции и большего к-ва компонентов, стоят в среднем на 10-15% дороже аналогичных одноконтурных моделей.

Двухконтурыне котлы с теплообменником проточного типа (таких большинство) работают по принципу приоритета ГВС: источником тепла нагревается основной контур отопления, но как только в ванной или на кухне открывается кран горячей воды, в котле открывается клапан второго контура и вся тепловая мощность передается исключительно на вторичный контур ГВС.

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).

Нагревается контур горячего водоснабжения от соприкосновения с основным: теплоноситель движется между пластинами вторичного теплообменника, в которых циркулирует санитарная вода. После прекращения использования горячей воды, клапан второго теплообменника закрывается и котел работает в прежнем режиме – нагревает теплоноситель, циркулирующий исключительно в контуре отопления дома.

Существуют модели, подогревающие воду по накопительному принципу. В них встроен накопительный бойлер (45-60 л) в котором всегда поддерживается определенный объем горячей воды. Соответственно, по габаритам такие котлоагрегаты несколько больше.

Прежде всего, скорость подачи горячей воды оставляет желать лучшего, особенное если котел расположен далеко от точки потребления:

1. Даже работающий котел начинает нагревать воду для ГВС только когда происходит движение воды во втором контуре, т.е. как только в точке потребления открывается кран. Вне отопительного сезона, когда котел простаивает и вовсе потребуется определенное время на запуск и прогрев теплоносителя.
2. Плюс стоит добавить 2-3 секунды в зависимости от модели на ожидание, оно предусмотрено производителем на случай, если хозяин открыл кран случайно. если закрытия не происходит, только тогда начинается нагрев.
3. Сам процесс подогрева санитарной воды до стандартной температуры 35°C происходит еще 3-5 секунд. Установить температуру выше или ниже можно с помощью органов управления котла, но не забывайте об ограничениях в производительности.
4. В итоге уже подогретой воде требуется дополнительное время для преодоления пути со вторичного теплообменника котла до точки потребления. Как уже говорилось ранее: чем больше этот путь, тем дольше ждать повышения температуры воды в точке потребления.

Вторая особенность связана с объемом ГВС, ведь, даже несмотря на огромную производительность котла, объема горячей воды может быть недостаточно для трех или, согласно отзывам владельцев, даже двух точек потребления. Все дело в диаметре труб: если в современных производительных котлах используются трубы диаметром 3/4 дюйма, то коммуникации в большинстве домов обустроены с использованием более узких труб диаметром 1/2 дюйма.

Еще одним недостатком является то, что двухконтурный котел отличается от одноконурного более высокими требованиями к теплоносителю: использовать антифриз в большинстве моделей с контуром ГВС недопустимо. Лишь некоторые производители допускают использование в системе отопления конкретных марок антифриза, указанных в инструкции к котельному агрегату.

Поэтому, если в целях предотвращения замерзания теплоносителя планируется использовать антифриз, необходимо тщательно изучить инструкцию. К одноконтурным котлам требования гораздо менее жесткие.

На каком производителе остановить свой выбор?

Автономное отопление – затея не одного дня. От выбора модели котла, других элементов системы зависит ваш комфорт не только сегодня, но и в последующие годы, поэтому экономить на оборудовании в данном случае не стоит. Единственный выход из подобной ситуации — тщательно изучить существующие на рынке предложения и учитывать репутацию производителей.

Хорошо известные в мире компании и фирмы, занимающиеся выпуском нагревательной техники, стараются держать марку и дорожат своей репутацией. Модели котлов от ведущих производителей надежны, практичны и удобны в работе. Незначительная разница в стоимости компенсируется отсутствием проблем с оборудованием в процессе эксплуатации.

Однако слепо верить в надежность моделей иностранных производителей не стоит. Нередки случаи, когда импортная техника оказывается совершенно не приспособленная к нашим реалиям. На эффективности работы газового котла может сказаться качество теплоносителя. Немаловажным является и наличие в вашем регионе ремонтно-обслуживающей базы. Купить агрегат, на который трубно достать комплектующие и запасные части, к тому же который ремонтировать придется кустарным способом – самая нелепая ошибка. Отнеситесь к своему выбору ответственно во всех аспектах! Идеальный выбор – покупка оборудования, адаптированного производителем к российским условиям.

Принцип работы двухконтурного газового котла

Газовый котел устроен таким образом, что может работать в двух режимах: отопления и горячего водоснабжения. При отоплении помещения в корпусе котла нагревается теплообменник с теплоносителем. Он может прогреваться до температуры в интервале от 35 до 80° в зависимости от того, какой результат вам нужен.

Для включения отопительного режима газовый котел оснащен термостатом, реагирующим на понижение температуры в помещении. При этом он передает сигнал системе, в результате чего запускается насос, создающий разрежение в трубопроводе обратной подачи теплоносителя. Вследствие этого нагретый теплоноситель попадает в отопительную систему. Если при этом давление в системе достигает 0,45 бар или поднимается выше этой отметки, контакты реле замыкаются и начинает работать горелка. Запуск этих процессов контролируется микропроцессором.

Схема устройства газового котла с вентилятором.

Первое время после запуска газовый котел работает на минимальной мощности, которая постепенно увеличивается до максимальной. Если в процессе увеличения мощности теплоноситель будет нагрет до необходимой температуры, то мощность далее не увеличивается и работа аппарата переходит в режим модуляции. Если сразу после запуска рабочая мощность прибора оказывается слишком высокой, то горелка отключается электроникой. Повторно разжигать ее можно не ранее, чем через 3 мин.

Горелка занимает нижнюю часть камеры сгорания, которая представляет собой металлическую емкость с хорошей теплоизоляцией. Над ней расположен теплообменник. Горелка начинает работать в тот момент, когда для продолжения корректной работы системы требуется подогреть воду, которая в этом случае используется в качестве теплоносителя. Одновременно с работой горелки начинается и работа циркуляционного насоса, который обеспечивает перемещение теплоносителя по трубопроводу системы отопления.

Когда будут достигнуты параметры работы котла, заданные по умолчанию, подача газа будет снижена, а котел перейдет в режим ожидания. Когда температура снова понизится, термодатчик подаст сигнал, который приведет к интенсивной подаче газа, благодаря чему горелка разгорится.

Вода из отопительного контура не попадает в контур горячего водоснабжения благодаря трехходовому клапану. Теплоноситель попадает в трубопровод отопительной системы по подающим трубам и возвращается по трубам обратной подачи. То есть в первом теплообменнике вода перемещается по замкнутому кругу. Благодаря этому на внутренней поверхности труб образуется минимальное количество налета. Во второй контур вода подается из водопровода, в ней, как правило, значительно больше примесей, что повышает вероятность выхода контура из строя. Если это произойдет, котел можно использовать как одноконтурный, то есть только для отопления.

Рейтинг ТОП-10

Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

Buderus Logamax U072-24K

Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.

Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.

Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.

Federica Bugatti 24 Turbo

Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.

Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.

Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.

Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.

Leberg Flamme 24 ASD

Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.

Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.

Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

Лемакс PRIME-V32

Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.

Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.

Рассчитан на эксплуатацию в сложных технических условиях.

Navien DELUXE 24K

Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.

Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.

Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.

MORA-TOP Meteor PK24KT

Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.

Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.

Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).

Лемакс PRIME-V20

Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.

Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.

Есть возможность удаленного управления.

Kentatsu Nobby Smart 24–2CS

Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).

Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.

Есть возможность использования нескольких конструкционных вариантов дымохода.

Oasis RT-20

Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.

Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.

При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.
