Сколько стоит проводка электрики в квартире (материал + работа)

Штробление стен под электрику

	Штробление бетонных стен	Штробление стен в пеноблоке	Заделка штроб	Штробление монолита
Фото
Цена за работу за метр	400 рублей	250 рублей	100 рублей	600 рублей
Услуги	Ремонт электрики в квартире, ремонт выключателей, ремонт электрощита, замена узо ремонт электрики бытовой, ремонт неисправности электрики, ремонт старой электрики, услуги ремонт проводки электрики	Ремонт электрики в квартире, ремонт выключателей, ремонт электрощита, замена узо ремонт электрики бытовой, ремонт неисправности электрики, ремонт старой электрики, услуги ремонт проводки электрики	Ремонт электрики в квартире, ремонт выключателей, ремонт электрощита, замена узо ремонт электрики бытовой, ремонт неисправности электрики, ремонт старой электрики, услуги ремонт проводки электрики	Ремонт электрики в квартире, ремонт выключателей, ремонт электрощита, замена узо ремонт электрики бытовой, ремонт неисправности электрики, ремонт старой электрики, услуги ремонт проводки электрики

Расчет стоимости электропроводки

Для того, чтобы узнать точную стоимость проводки в доме, необходимо для начала рассчитать количество кабеля. Существует 2 метода расчета:

1. Расчет по схеме электросети.
2. По суммарной площади помещения.

Расчет по схеме электропроводки подразумевает составление подробной схемы. В ней следует указать конкретные данные:

1. Указать, сколько понадобится розеток, выключателей, распределительных коробов, а также высоту, крепежи и методы подключения к сети.
2. Определить расположение каждого осветительного прибора (люстры, точечные светильники и другое), высоту потолка – будет ли он опускаться или нет?
3. Выбрать сечение кабеля. Для осветительных приборов берут провод с сечением 3,0*1,5 мм кв., на розетку 3,0*2,5 мм кв., для проборов с повышенной мощностью – 3,0*4,0 мм кв.

С помощью подготовленного проекта, можно легко просчитать метраж провода, количество розеток и выключателей. Как вариант, можно перенести схему на стены и перемерить рулеткой, что будет точнее.

Второй вариант упрощен, нужно общую площадь помещения умножить на 2. Так получится необходимый метраж. Но в этом методе есть ряд нюансов:

1. Так определяется только 1 линия, осветительная или силовая.
2. Расчет проводят в соотношении 1:1,5. Где 1,0 равняется осветительной линии, а 1,5 – силовой. То есть, на помещение площадью в 50 кв. м. расход силовой линии 50 х 1,5 = 75 м. а на осветительную – 50 х 1 = 50 м.

Теперь можно рассчитать стоимость проводки электросети в доме. Для примера возьмем дом на 3 комнаты, площадью 60 кв. м.:

1. Коридор – 1 розетка (50 р.).
2. Кухня – 2 розетки (100 р.).
3. Комнаты – 9 розеток (450 р.).
4. Выключатели, на весь дом – 7 штук (60 р.).
5. Дополнительная розетка для стиральной машины – 1 штука (50 р.).
6. Провод медный – в среднем 135 м. (6075 р./метр).
7. Освещение (патроны для ламп накаливания) – 7 штук (210 р.).
8. Коробки установочные для розеток – 13 штук (65 р.).
9. Распределительные коробки – 5 штук(250 р.).
10. Распределительный щиток – 1 штука (130 р.).

Итак, суммируем расходы на все материалы и комплектующие – 7390 рублей выходит минимальная стоимость установки сети самостоятельно, без привлечения профессионалов.

Если нет навыков по работе с электрооборудованием, то остается лишь обратиться к профессиональным электрикам. Точная цена будет зависеть от сложности схемы.

Расценки монтажных работ по электросети в трехкомнатном доме на 60 кв.м.:

1. Штробление стен (60 м) – 13200 р.
2. Установка розеток (13 штук) – 3900 руб.
3. Установка распределительных коробок (5 штук) – 1500 р.
4. Монтаж распределительного щитка (1 штука) – 1000 р.
5. Укладка провода (135 м) – 4050 р.

Итого: монтажные работы 23650 р. К этой сумме остается добавить стоимость материала 7390 р.

Освещение в квартире/помещении

• Проводка в квартире своими руками: составление схемы, плана, согласование, монтаж новой проводки

  Демонтаж люстры, светильника, вентилятора (с сохранением изделия)

  шт.

  250 руб.

• Сборка люстры

  20 мин

  500 руб.

• Установка люстры на крючке до 3кг

  шт.

  800 руб.

• Установка люстры до 5кг

  шт.

  1200 руб.

• Установка люстры до 10кг

  шт.

  2000 руб.

• Установка люстры от 10кг

  шт.

  от 3000 руб.

• Ремонт люстры

  шт.

  от 1500 руб.

• Ремонт люстры с пультом

  шт.

  от 2500 руб.

• Светильник типа Армстронг

  шт.

  400 руб.

• Светильник настенный, бра

  шт.

  600 руб.

• Точечный светильник (готовое отверстие)

  шт.

  200 руб.

• Монтаж вывески

  шт.

  от 3000 руб.

• Замена стартера

  шт.

  50 руб.

• Замена лампы (любой)

  шт.

  100 руб.

• Замена патрона в светильнике

  шт.

  300 руб.

• Монтаж патрона

  шт.

  150 руб.

• Монтаж трансформатора 12В

  шт.

  250 руб.

• Монтаж светодиодной ленты

  м.пог.

  200 руб.

• Монтаж профиля для ленты

  м.пог.

  150 руб.

Монтаж и сборка щита

Монтаж щита можно перенести в любой временной интервал во время замены проводки. Лучше всего производить монтаж щита после черновой отделки (например отштукатуривания стен). Сборка щита производится в любое время, но перед установкой розеток и выключателей, для удобства пуско-наладочных работ.

Сборкой щита занимается квалифицированный электрик с допуском. Для щитовой мы используем только качественные сертифицированные материалы (автоматы, УЗО, диффавтоматы, реле контроля напряжения, рубильники, счетчики). По желанию заказчика можно использовать и более дешевые отечественные аналоги. Также, за дополнительную плату, возможно подключить стабилизатор напряжения к щитовой (стабилизатор требует дополнительного места рядом с щитом).

Что запрещено делать при замене электропроводки в квартире

1. Соединять провода вне распределительной проводки.
2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
10. Делать горизонтальные штробы.
11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
12. Нарушать целостность конструкции несущей стены.

Стоимость подключения электрики в квартире под ключ

Оборудование	Кабель ГОСТ	Цена подключения
Силовой щит	ВВГ нг-LS 3х6	1500 рублей
Варочная панель	ВВГ нг-LS 3х4	1500 рублей
Духовой шкаф	ВВГ нг-LS 3х4	1500 рублей
Посудомоечная машина	ВВГ нг-LS 3х2,5	1000 рублей
Холодильник, морозильная камера	ВВГ нг-LS 3х2,5	1000 рублей
Розетки	ВВГ нг-LS 3х2,5	500 рублей
Электро вытяжка	ВВГ нг-LS 3х2,5	1000 рублей
Защита от протечки воды	ВВГ нг-LS 3х2,5	1000 рублей
Теплый пол	ВВГ нг-LS 3х2,5	1500 рублей
Свет	ВВГ нг-LS 3х1,5	500 рублей

Розеточные групповые сети выполняются скрыто кабелем с медными жилами в трубах из самозатухающего ПВХ пластика.

1. Вертикальные участки в защитном штукатурном слое стен и перегородок
2. Горизонтальные в стяжки пола

Электрика в однокомнатной квартире

Когда в жилых зданиях устанавливается проводка ГОСТ Р 50571.15-97 должен соблюдаться неукоснительно. Несоблюдение требований технического регламента, принятого в 1997 году, приводит к коротким замыканиям, электротравмам, пожарам.

От объема и сложности работ зависят цены на электропроводку в Москве. По согласованию с клиентом услуги электрика включают:

• проектирование, определяющее стоимость проводки в квартире;
• демонтаж старой проводки;
• разметку трассы для прокладки кабеля;
• штробление стен;
• пробивку в капитальных стенах и межкомнатных перегородках сквозных отверстий;
• подготовку точек для установки розеток, осветительных приборов;
• монтаж и подключение электрооборудования (люстры, подсветки);
• установка счетчика, накладного или внутреннего щитка.

Электрика с гарантией в Москве – безопасность вашего имущества, здоровья и жизни ваших близких, поскольку электромонтаж не терпит ошибок.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Монтаж слаботочных систем в квартире в Москве

	Витая пара UTP 4 AVS CAT 5E	Кабель ТВ SAT 703 PREMIER	Кабель видео наблюдения	Кабель для сигнализации	Слаботочный щит встроенный
Фото
Цена кабеля за метр	15 рублей	37 рублей	55 рублей	34 рублей	3000 рублей
Цена монтажа за метр	90 рублей	90 рублей	90 рублей	90 рублей
Услуги	Работаем по Москве и области, подключение выключателей, тестирование электрооборудования, установка большого электрощита, установка люстры, ремонт электрики в доме, выполнение электромонтажа в доме	Работаем по Москве и области, подключение выключателей, тестирование электрооборудования, установка большого электрощита, установка люстры, ремонт электрики в доме, выполнение электромонтажа в доме	Работаем по Москве и области, подключение выключателей, тестирование электрооборудования, установка большого электрощита, установка люстры, ремонт электрики в доме, выполнение электромонтажа в доме	Работаем по Москве и области, подключение выключателей, тестирование электрооборудования, установка большого электрощита, установка люстры, ремонт электрики в доме, выполнение электромонтажа в доме	Работаем по Москве и области, подключение выключателей, тестирование электрооборудования, установка большого электрощита, установка люстры, ремонт электрики в доме, выполнение электромонтажа в доме

Установка и подключение бытовой техники

• Электроплиты (Прокладка кабеля и установка розетки в данную стоимость не входит)

  шт.

  500 руб.

• Варочной поверхности (в готовой вырез в столешнице) минимальная стоимость от

  шт.

  700 руб.

• Встроенного духового шкафа (подключение проверка, закрепление в шкафу)

  шт.

  800 руб.

• Встроенной микроволновой печи минимальная стоимость от

  шт.

  700 руб.

• Стиральной машины (соло) минимальная стоимость от

  шт.

  1500 руб.

• Посудомоечной машины (соло) минимальная стоимость от

  шт.

  1500 руб.

• Стиральной машины (встроенной) минимальная стоимость от

  шт.

  4000 руб.

• Посудомоечной машины (встроенной) минимальная стоимость от

  шт.

  4000 руб.

• Декоративного фасада

  шт.

  550 руб.

• Сушильной машины (соло) минимальная стоимость от

  шт.

  1000 руб.

• Сушильной машины (встроенной) минимальная стоимость от

  шт.

  3500 руб.

• Встроенного холодильника (на готовые коммуникации)

  шт.

  2500 руб.

• Встраиваемых СВЧ, пароварки, винотеки (на готовые коммуникации)

  шт.

  2000 руб.

• Встраиваемой кофе-машины минимальная стоимость от

  шт.

  2000 руб.

• Холодильника с ледогенератором минимальная стоимость от

  шт.

  5000 руб.

• Вытяжки (без монтажа воздуховода)

  шт.

  1700 руб.

• Вытяжки крупногабаритной к стене со сборкой

  шт.

  8000 руб.

• Вытяжки островной к потолку

  шт.

  7000 руб.

• Измельчителя пищевых отходов

  шт.

  3500 руб.

• «Навеска плазменных телевизоров (установка кронштейнов) до 21″»»

  шт.

  2500 руб.

• «Навеска плазменных телевизоров (установка кронштейнов) до 32″»»

  шт.

  3500 руб.

• Водонагревателя до 3 кВт (Врезка водонагревателя в систему водоснабжения. Прокладка кабеля в данную стоимость не входит)

  шт.

  1500 руб.

• Проточного водонагревателя от 3 до 5,5 кВт (Врезка водонагревателя в систему водоснабжения. Прокладка кабеля в данную стоимость не входит)

  шт.

  2000 руб.

• Проточного водонагревателя от 5,5 до 7 кВт (Врезка водонагревателя в систему водоснабжения. Прокладка кабеля в данную стоимость не входит)

  шт.

  3000 руб.

• Накопительного водонагревателя до 50 л (на готовые коммуникации)

  шт.

  4000 руб.

• Накопительного водонагревателя до 100 л (на готовые коммуникации)

  шт.

  6000 руб.

Услуги по замене электропроводки в квартире

Вторичное жилье часто требует полной замены проводки. Это обусловлено не только ее износом, но и несоответствием нагрузке, поскольку старые дома просто не рассчитаны на большое количество подключенной электротехники и оборудования (стиральные машины, сплит–системы, микроволновые печи, мультиварки и т.п.).

После демонтажа старого кабеля выполняется электрика под ключ, с подготовкой нового проекта, учитывающего пожелания собственника и требования к безопасности. Это может стоить дороже, чем электрика в новостройке, поскольку фронт работ увеличен за счет демонтажных мероприятий.

Если вам нужна новая проводка в квартире цены будут рассчитаны для вас после осмотра жилища, выполнения замеров и уточнения деталей.

На услугу замена электрики в квартире под ключ цена зависит от множества факторов. Один из основных — площадь помещения, непосредственно влияющая на стоимость работ. На странице представлен полный прайс лист электрики, благодаря которому можно посчитать предварительную стоимость, выбрав необходимые услуги.

Наша компания выполняет недорого весь спектр монтажных работ:

• полная замена электропроводки в квартире;
• электромонтажные работы — подключение розеток, выключателей, светильников;
• штробление стен, монтаж кабельного канала и пр.

Предоставляемые нами услуги электрика отличаются качеством и надёжностью: у нас строго квалифицированный персонал, имеющий соответствующие допуски и большой опыт работ. Монтаж электрики осуществляется нами в соответствии со строительными нормами и правилами пожарной безопасности.

Типовая схема электропроводки в двухкомнатной квартире

Схема сотрудничества

1 Вы оставляете заявку по телефону или на сайте

2 Бесплатно на обмер выезжает наш специалист

3 Подготавливаем смету и др. документацию

4 Согласовываем сроки, стоимость и заключаем договор

5 Приступаем к ремонтным и отделочным работам

6 Сдаем объект заказчику

Сколько стоит наша услуга?

Средняя стоимость разводки по квартире начинается от 10–15 тыс. рублей (типовая 1 комнатная квартира). Для более точного расчёта стоимости рекомендуется использовать прайс, размещённый на странице.

Как вычислить длину кабеля?

По составленной схеме можно сделать примерные расчёты количества кабеля, если учитывались точные размеры комнат. Но их стоит уточнить и перепроверить с помощью переноса схема с бумаги на стены. И такая процедура проводится профессионалами тоже для максимально точного определения размещения всех розеток и включателей, а также соединяющих их кабелей.

Чётких стандартов, на какой высоте от пола и на каком расстоянии от углов должны проходить провода, нет. До недавнего времени в Восточной Европе было принято устанавливать розетки на уровне опущенной руки, а включатели – на уровне глаз, но откуда взялись такие стандарты, сейчас уже сказать трудно.

Сегодня в справочниках по строительству обычно приводится следующая информация:

• Розетки устанавливаются в 30–35 сантиметрах от пола (или в 40–45 см от межэтажного перекрытия). Хотя их можно устанавливать и прямо на плинтусах, тогда розетки должны быть специальными.
• Выключатели – на высоте около 90 см, чтобы можно было пользоваться опущенной рукой, а также было удобно детям.

Важно обратить внимание, что это стандарты для жилых комнат. Для кухни, к примеру, они иные. Большую часть этих комнат занимают столешницы и шкафчики, поэтому розетки нужно будет размещать где-то между ними или вообще внутри – скрытые розеточные блоки в виде книжки или «колонны», поднимающейся при нажатии на крышку, сегодня популярны

Большую часть этих комнат занимают столешницы и шкафчики, поэтому розетки нужно будет размещать где-то между ними или вообще внутри – скрытые розеточные блоки в виде книжки или «колонны», поднимающейся при нажатии на крышку, сегодня популярны.

Правила есть и для ванн, в которых розетки и включатели вообще не размещают, и всё выводится за пределы. А если и размещают, то специальные, устойчивые к постоянной влажности и перепадам температур.

Для остальных же помещений правила прокладки проводки просты – линия должна опускаться от розетки или выключателя строго вниз (или вверх, если сеть ведётся под потолком). Никаких лесенок, углов или размещения по диагонали не допускается из-за опасности забыть расположение, а потом напороться на кабели при необходимости сделать отверстие в стене.

А чтобы разобраться, какие стандарты размещения проводки действуют сейчас, стоит изучить эту таблицу.

Объект	Расстояние от объекта
Окна и двери	Не менее 10 см
Труба отопления	Не меньше 30 см
Трубы с горючими веществами (газ)	Не менее 40 см
Потолок	От 15 см
Натяжной потолок	От 10 см
Угол комнаты	От 10 см
Пол	Не менее 15-20 см

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

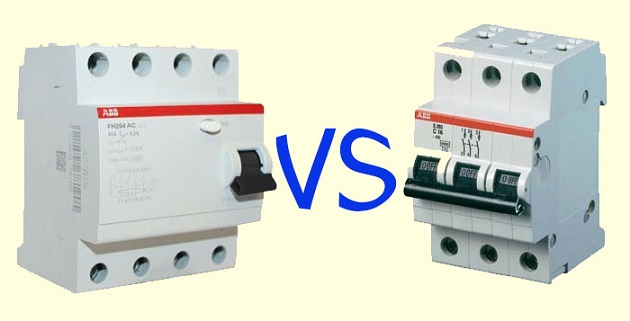

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Монтажа кабеля в квартире

	Прокладка кабеля в гофре по потолку	Монтаж лотков для кабеля	Монтаж кабель канала	Монтаж пвх труб для электропроводки	Монтаж металлических труб для кабеля
Фото
Цена за работу за метр	120 рублей	500 рублей	150 рублей	150 рублей	200 рублей
Монтаж кабеля цена за метр	25 рублей	60 рублей	60 рублей	60 рублей	100 рублей
Услуги	Услуги мастера по ремонту электрики, услуги мастера по замене электропроводки, услуги специалиста по электромонтажным работам, выезд мастера на диагностику, выезд специалиста на электромонтаж	Услуги мастера по ремонту электрики, услуги мастера по замене электропроводки, услуги специалиста по электромонтажным работам, выезд мастера на диагностику, выезд специалиста на электромонтаж	Услуги мастера по ремонту электрики, услуги мастера по замене электропроводки, услуги специалиста по электромонтажным работам, выезд мастера на диагностику, выезд специалиста на электромонтаж	Услуги мастера по ремонту электрики, услуги мастера по замене электропроводки, услуги специалиста по электромонтажным работам, выезд мастера на диагностику, выезд специалиста на электромонтаж	Услуги мастера по ремонту электрики, услуги мастера по замене электропроводки, услуги специалиста по электромонтажным работам, выезд мастера на диагностику, выезд специалиста на электромонтаж

Срочный ремонт электрики в квартире

По экстренным обращениям наши мастера выезжают для устранения неисправностей электросети в день поступления вызова или на следующий день (по предварительному согласованию с клиентом даты и времени). До приезда специалиста не пытайтесь самостоятельно отремонтировать или разобраться в причине.

Самые распространенные ситуации, когда требуется срочная замена электрики в Москве:

• нагревается или задымилась проводка в квартире;
• розетка искрит, оплавилась;
• произошел обрыв провода, находящегося под напряжением;
• требуется замена выключателей, электророзеток;
• произошло короткое замыкание.
