Качер бровина своими руками

Немного об экспериментах

Перед тем, как начать работу с качером, запомните простые правила безопасности:

• Не трогайте разряды руками! Если вы все же сделаете это (из-за любопытства), то током вас ударит совсем немного. Но, вы со 100% «гарантией» обожжетесь;
• Во время испытаний проверьте, нет ли в помещении животных;
• Всю электронику (планшеты, смартфоны, ноутбуки и т.д.) уберите как можно подальше;
• Не стоит слишком долго работать с качером.

Никогда не подносите к работающему качеру фотоаппараты, плееры, вообще любые гаджеты. Вокруг устройства всегда есть мощное устойчивое электромагнитное поле, которое может легко привести в негодность любую электронику.

По-сути, устройство Бровина создано для генерирования высокой частоты. Функционирование конструкции основано на особенностях работы транзистора. Обратная связь в качере реализовывается включением перехода между базой и эмиттером, а заряд переходит в колебательный контур, который выполнен в виде индуктивной резонирующей катушки. Рабочий диапазон устройства – 3-100 МГц.

Какие визуальные эффекты показывает качер Бровина, в зависимости от внешних факторов:

1. Стример. Представляет собой слабосветящиеся разветвленные каналы, в которых текут свободные электроны и ионы;
2. Дуга. Разряд, увидеть который можно лишь при использовании высокомощного трансформатора;
3. «Ионный двигатель». Для получения этого эффекта, устройство запускается от питания в 4 В. Постепенно напряжение повышается, и эффект стримера увеличивается. На 20-и В будет виден «ионный двигатель».

Коммутация питания и тумблера включения

Для того, чтобы собранный сетевой качер Бровина был более мобильным, лучше установить в корпусе разъём, позволяющий подключить к нему провод от блока питания. Наверняка практически у каждого в кладовке или гараже найдётся вышедшее из строя оборудование, откуда подобное гнездо можно демонтировать. Если же нет, то его можно приобрести в любом магазине радиоэлектроники, стоимость таких товаров невысока.

Разъём также необходимо зафиксировать в корпусе мыльницы, для чего с торца была сделана прорезь по размерам.

Вот так аккуратно был расположен разъём для подключения блока питания

После того, как к контактам разъёма были припаяны провода, гнездо было также зафиксировано при помощи термоклея. Теперь можно было не бояться, что при вытаскивании штекера разъём вывалится наружу.

Фиксируем разъём питания в корпусе мыльницы

Подключение питания через выключатель на трансформатор

Дальше следует быть очень внимательным. Минусовой провод, идущий от разъёма питания, припаиваем к эмиттеру (левому контакту биполярного транзистора). Здесь нельзя перепутать, в противном случае, работать собранный сетевой качер Бровина не будет.

Соединяем минусовой провод питания с эмиттером

Плюсовой провод идёт напрямую на один из контактов тумблера. Этот шаг я фотографировать не стал, здесь должно быть и так всё понятно. А от второго контакта тумблера перемычка пойдёт уже на контакт плёночного конденсатора, который соединён через резистор на 2,2 кОм с базой биполярного резистора (правым контактом).

Соединяем второй контакт выключателя с базой транзистора через резистор

Остаётся только припаять заходящий в корпус конец вторичной обмотки, и можно переходить к первичке. Его соединяем напрямую с базой биполярного транзистора, минуя резистор. По сути, схема элементарна и доступна для понимания даже школьнику средних классов. Конечно, настолько простое устройство не будет способно вырабатывать длинные молнии, но и минимум при столь нехитрой схеме уже можно назвать прогрессом для новичка.

Припаиваем конец вторичной обмотки к базе биполярного транзистора

Подключение первичной обмотки трансформатора

Здесь необходимо подготовить два отрезка провода. На одном конце каждого из них должен быть зажим-крокодильчик для удобства подключения. Один из проводов припаивается к выходному контакту тумблера. Цветовая маркировка здесь роли не играет. Дело в том, что если все элементы функционируют нормально, намотка катушек выполнена в одном направлении, а качер Бровина всё-таки не работает, то единственным шагом для исправления недочёта будет замена полярности подачи напряжения на первичку трансформатора. Иными словами, возможно, что крокодильчики придётся поменять местами.

Проводом с крокодилом соединяем выходной контакт тумблера и один из концов первичной обмотки

Второй провод с крокодилом будет соединять другой конец обмотки и средний контакт биполярного транзистора, называемый коллектором.

Второй провод соединит оставшийся конец первичной обмотки с коллектором биполярного транзистора

Остаётся лишь собрать смонтированный нами качер Бровина и приступить к проверке его работоспособности.

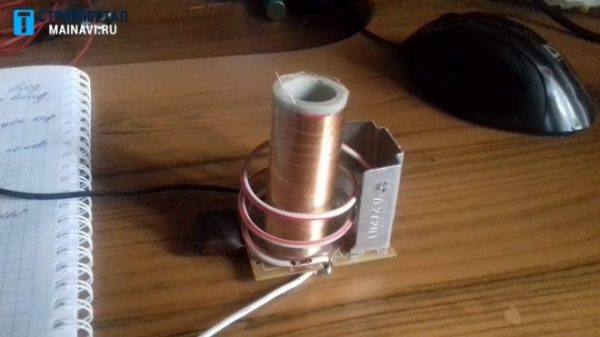

Вот такой аккуратный качер у нас получился

Как собрать качер Бровина своими руками

Если, прочитав статью, вы заинтересовались этим прибором, можете собрать его самостоятельно. Устройство настолько простое, что изготовить его сможет даже начинающий радиолюбитель. Качер Бровина (схема приведена ниже) питается от модифицированного сетевого адаптера 12 В, 2 А, потребляет 20 Вт. Он преобразует электрический сигнал в поле частотой 1 Мгц с эффективностью 90%. Для сборки нам потребуется пластиковая труба 80х200 мм. На нее будут намотаны первичные и вторичные обмотки резонатора. Вся электронная часть устройства размещается в середине этой трубы. Данная схема полностью стабильна, она может работать сотни часов без перерыва. Качер Бровина с самозапиткой интересен тем, что способен зажигать не подключенные неоновые лампы на расстоянии до 70 см. Он является замечательным демонстрационным прибором для школьной либо университетской лаборатории, равно как и настольным устройством для развлечения гостей либо для показа фокусов.

Неизвестные возможности полупроводниковых элементов

Качер Бровина – это разновидность генератора, собранного на одном транзисторе и работающего, со слов изобретателя, в нештатном режиме. Прибор демонстрирует таинственные свойства, которые восходят к исследованиям Николы Тесла. Они не вписываются ни в одну из современных теорий электромагнетизма. По всей видимости, качер Бровина представляет собой своеобразный полупроводниковый разрядник, в котором разряд электрического тока проходит в кристаллической основе транзистора, минуя стадию образования электрической дуги (плазмы). Самое интересное в работе устройства — это то, что после пробоя кристалл транзистора полностью восстанавливается. Это объясняется тем, что в основе работы прибора используется обратимый лавинный пробой, в отличие от теплового, который для полупроводника является необратимым. Однако в качестве доказательства данного режима работы транзистора приводят только косвенные утверждения. Никто, кроме самого изобретателя, работу транзистора в описываемом приборе детально не исследовал. Так что это всего лишь предположения самого Бровина. Так, например, для подтверждения «качерного» режима работы устройства изобретатель приводит следующий факт: дескать, независимо от того, какой полярностью к прибору подключить осциллограф, полярность импульсов, показываемая им, будет всегда положительная.

Смотреть галерею

Простая схема качера

Ниже вы видите самую простую, но весьма мощную схему качера. Она известна каждому опытному электронщику, и собрать ее сможет даже новичок.

Качер включает три составных модуля:

1. Непосредственно сам качер;
2. Источник питания;
3. Прерыватель или блок управления.

Прерыватель нужен для регулирования импульсной частотности. Импульсы же приходят на p-n-p полупроводник, который открывает/закрывает p-n-переход, «прислушиваясь к такту» этих импульсов. За это, казалось бы, крайне небольшое время, искра успевает пробегать по терминалу.

Другими словами работа устройства описывается так:

1. По двум направлениям ток поступает на p-n-p-полупроводник, а затем на прерыватель;
2. В цепи источника электроэнергии возникает напряжение;
3. Прерыватель активируется, и отправляет импульс на транзисторный затвор;
4. Затвор полупроводника открывает p-n-переход;
5. Ток течет по цепи качера;
6. Цепь замыкается.

Заключительная часть

Вы наверняка уже поняли, что собрать подобный сетевой качер Бровина совершенно несложно. Конечно, практического применения такому устройству в доме вы вряд ли найдёте, но для самообучения сборка подобной схемы подходит просто замечательно. Да и друзьям можно показать небольшое шоу с зажиганием люминесцентной лампы без электричества, если спрятать качер за ширмочкой.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ФОТО: Константин Кособуцкий

Предыдущая ИСТОРИИВремя утеплять дом: моя история создания классного распылителя для монтажной пены
Следующая ИСТОРИИПросто и практично: складной походный стул своими руками

Дальнейшая карьера

После окончания университета Артем наконец-то получил возможность заниматься тем, к чему он начал стремиться со своего первого выступления. Парень переехал в Москву, где поступил в Государственный музыкальный колледж имени Гнесиных. К слову, несмотря на то, что Артем так и не стал работать по специальности, родители гордятся им и поддерживают его в новой карьере.

А уже после окончания «Гнесинки» певец Артем Качер принял участие в шоу «Фактор А». Это был его первый проект такого рода. Тогда практически у каждого канала появилось собственное шоу талантов, но конкуренция была достаточно серьезной. Артем рассказывает, что ему подвернулся счастливый случай.

Каждому из участников выдавали бумажный номерок, только с ним можно было выходить на сцену. Но певцу банально не досталось номерка. Зато он нашел чей-то скомканный билетик, видимо, его предыдущий обладатель просто устал ждать своей очереди. Так Артем попал на сцену и вскоре выступил перед главным жюри с песней «Это здорово», написанной Николаем Носковым.

Парню повезло, его наставницей на этом проекте стала Лолита Милявская. Артем Качер песни выбирал необычные, но, к сожалению, проиграл, хотя до финала дошел. В следующем сезоне, уже в 2012 году, он решил попытать удачу в другом шоу — «Голос». Его взял в свою команду Леонид Агутин, но выиграть конкурс Артему все равно не удалось.

Однако участие в конкурсах добавило ему уверенности в себе и опыта, дало определенную известность. И в 2020 году певец выпустил свой дебютный сингл «Яд», который довольно быстро стал хитом. Песня попала на крупные радиостанции, был снят клип (в Лос-Анджелесе, с участием известной модели Ками Осмен). На сервисе Ютуб у клипа на эту песню набралось более 1 миллиона просмотров в рекордно короткие сроки.

Детство и юность

Настоящее имя певца — Артем Качарян. Он родился во Владикавказе, столице Северной Осетии, в августе 1988 года (по знаку Зодиака он — Лев, и при этом интересуется астрологией). Большинство интервью с ним звучит как довольно сдержанная автобиография, из которой можно узнать, когда родился, где учился и как начал записывать песни. Однако иногда в интервью певец становится менее сдержанным и с удовольствием говорит о том, каких исполнителей любит слушать, как пришел в музыку, почему выбрал то, а не иное направление.

В детстве Артем любил похулиганить, стремился к тому, чтобы всегда быть в центре внимания, но пакостей не делал и не вел себя как избалованный мальчишка, просто старался всех смешить.

Музыка сопровождала его с самого детства. Мальчик с удовольствием ходил в музыкальную школу, хотя не представлял, что в будущем свяжет свою жизнь именно с этой сферой деятельности. Его любимыми исполнителями были:

• Стинг;
• Элтон Джон.

Но все это оставалось всего лишь одной из сторон его жизни. Ведь одновременно он занимался спортом, играл в футбол, делал успехи в теннисе, регулярно посещал бассейн. А его родители считали, что музыка — это просто хобби, но она не может стать профессией, нужно получить серьезное образование.

Поначалу участие Артема в шоу-бизнесе сводилось к тому, что он был ведущим последних звонков и выпускных вечеров в школах. Кто-то, возможно, считал это унизительным, но Артем утверждает, что общение с педагогами и учениками в такое время дает такой мощный заряд энергии, как если бы это был многотысячный концерт.

После окончания школы Артем по настоянию родителей поступил в Северо-Осетинский государственный университет, чтобы связать дальнейшую карьеру с юриспруденцией. Однако из студенческой жизни ему больше всего нравилось организовывать различные музыкальные мероприятия.

Как сделать качер своими руками

которого понятна и проста даже для новичка, качер, может стать вашим «входным билетом» в увлекательный мир радиоэлектроники (если вы, конечно, еще не занимаетесь такими самоделками).

Что необходимо подготовить для сборки устройства:

• Две руки. Можно даже не очень опытные, чуть «кривые»;
• Провод с сечением в 0,25 мм. Модно брать проволоку из трансформаторной вторичной обмотки;
• Транзистор типа p-n-p. (КТ902-А, КТ805-АМ, КТ808, КТ805-Б и т.п.);
• Несколько резисторов с любым сопротивлением;
• Электролитический конденсатор на 1 000-10 000 мкФ;
• Блок питания на 12-30 В, с силой тока в пределах 1-1,5 А.

Подробнее об используемых радиодеталях

Вышеописанный «набор» — стандарт. Причем, если вдруг у вас не окажется под рукой какого-либо радиоэлемента, вы всегда можете заменить его другим. Главное – не превышать предела в 10-30% каждого номинала. Генератор должен работать в пределах 150 Гц.

Напряжение питания качера – 220 В. Для защиты устройства рекомендуется использовать предохранитель на 5 А. Работает устройство от 310 В, поэтому нам нужно включить в схему диодный мост на 500 В и 10 А. Перед прерывателем устанавливается второй мост – на 50 В и 1 А. Если будете заменять транзистор – подбирайте помощнее. Конденсаторный контур нужно будет отрегулировать самому, но самый оптимальный вариант – 0,5-1 мкФ.

Касаемо катушки. Для нее нужно два провода. Первичная катушка обматывается проводом на 2 квадрата, с минимальным числом витков (3-5). Вторичную обмотку реализовывают проводом ПЛШО или аналогичным. Число витков – порядка 1 000. Закреплять провод можно скотчем, но лучше клеем.

Подстроечный резистор для качера необходимо подбирать на 15-40 Ом. Если отыскать эту радиодеталь не получилось, возьмите обычный резистор, с сопротивлением в таких же пределах.

Приступаем к сборке качера

Вначале необходимо собрать первичную катушку. Для этого подготавливаем ПВХ или картонную трубу диаметром в 5-8 см, и медный провод с самым большим сечением. Далее:

Формируем на трубе 4 витка

Важно делать их не очень плотными;
Вынимаем трубу, и аккуратно растягивает провод так, чтобы высота обмотки была равна 10-15 см.. Вторичная катушку делаем в 3 раза выше

Для нее нужно взять тонкую проволоку. Число витков – около тысячи. Чтобы провод не сбивался на стержне, в некоторых местах нужно промазать провода клеем или лаком. Монтируем вокруг второй катушки первую. Каждая из обмоток должна «смотреть» в одну и ту же сторону

Вторичная катушку делаем в 3 раза выше. Для нее нужно взять тонкую проволоку. Число витков – около тысячи. Чтобы провод не сбивался на стержне, в некоторых местах нужно промазать провода клеем или лаком. Монтируем вокруг второй катушки первую. Каждая из обмоток должна «смотреть» в одну и ту же сторону.

Труба с намоткой должна стоять строго вертикально. Ее необходимо зафиксировать на горизонтальной подставке. К примеру, на любую прочную деревянную поверхность. Далее необходимо собрать согласно схеме все остальные радиоэлементы. После сборки нужно проверить схему подключения.

Если качер не работает

Если устройство не заработало с первого раза, необходимо поменять местами контакты первичной катушки. Если и это не сработало – проверяем транзистор, затем тестируем проводимость катушек.

Можно не бояться, и менять число витков или положение на первичной катушке. Это нужно делать до тех пор, пока не будет заметного эффекта. Это все проблемы, которые могут возникнуть.

Настройка

Для регулировки качера у нас есть подстроечный резистор R1 (или несколько постоянных, с разными сопротивлениями). На транзисторы стоит установить медные радиаторы, чтобы в процессе работы они сильно не грелись, и в итоге не перегорели.

Схема качера от Бровина

Вторую схему предлагает сам изобретатель. Вот она:

Тут может использоваться 2-3 катушки, и самые разнообразные транзисторы. Питается устройство от батарейки на 1,2 В. Катушки имеют диаметр 5 см. Число витков на 1 и 3 катушках – 60, на 2 – 30. Используемые транзисторы: 9018, 9014, КТ315 и т.п.

Чтобы добиться с такой схемой наибольшего эффекта, нужно разместить катушки 2 и 3 как можно ближе друг к другу. Если поставить рядом все 3 катушки, то яркость светодиода будет максимальной.

Артем Качер

Артем Качер (Artem Kacher), настоящее имя — Артем Качарян. Родился 17 августа 1988 года во Владикавказе. Российский музыкант, певец, рэпер.

Артем Качарян, ставший известным как Артем Качер, родился 17 августа 1988 года во Владикавказе.

С ранних лет увлекался музыкой и вокалом.

После школы по настоянию родителей получил высшее образование на юридическом факультете Северо-Осетинского государственного университета.

Далее он отправился в Москву, где стал студентом Государственного музыкального колледжа эстрадного и джазового искусства им. Гнесиных, учился по классу эстрадно-джазового вокала.

Взяв себе творческий псевдоним Артем Качер, он стал регулярно заявляться в популярных вокальных шоу. Так, в 2011 году Артем отправился на кастинг первого сезона вокального конкурса «Фактор А» на телеканале Россия-1. Хотя предварительное прослушивание он провалил, но на выходе из зала заметил скомканную бумажку, которая оказалась чьим-то выброшенным «номерком». Артем Качер решил воспользоваться этой удачей и прикрепил номерок себе. В итоге он попал в проект, минуя предварительные прослушивания.

В ходе шоу он произвел впечатление на жюри песней Николая Носкова «Это здорово». В частности, его манеру исполнения высоко оценила Лолита Милявская. По итогам конкурса Артем Качер стал третьим.

В 2012 году Артем Качер появился в популярном музыкальном телепроекте «Голос 1 сезон» на Первом канале. В ходе Слепого прослушивания он исполнил композицию «Hello» Лайонела Ричи и попал в команду Леонида Агутина. В ходе проекта он успешно прошел ряд этапов и выбыл в четвертьфинале.

Далее он начал сотрудничество с музыкальным продюсером Артемом Умрихиным, более известным как певец Artik. Подписал контракт с лейблом Self Made Music. Выпустил целый ряд композиций. Среди них «Яд» (автором и продюсером был Artik, на эту композицию, попавшую в ротацию крупных радиостанций, сняли видеоклип; съемки видео осуществлялись в Лос-Анжделесе, в них принимала участие известная модель Ками Осман), «Люби меня», «Неправильно», «Энергия солнца». Записал кавер на песню американской певицы Бейонсе «I miss you».

Летом 2017 года вместе с группой TE100STERON записал кавер на песню «Despasito».

В конце февраля 2018 года певец выпустил сингл «Люби меня». Вскоре вышла совместная с рэпером Джиганом песня «ДНК», а затем и клип на нее.

В 2019 году Артем Качер представил успешные синглы «Грустный дэнс», «Бэйба», «Одинокая луна».

В 2019-м «Грустный дэнс» стала лауреатом премии «Золотой граммофон», а в 2020-м победила в номинации Лучшая коллаборация на премиях «Новое радио Awards» и «ЖАРА Music Awards». Песня «Одинокая луна» одержала победу на премии «Золотой граммофон 2020».

Артем Качер — Одинокая луна

В 2020-м вышли его композиции «Давай забудем», «Твой первый», «Под дождем», «Дикая».

Артем Качер ведет активную концертную жизнь, дает концерты в России и за рубежом.

Рост Артема Качера: 173 сантиметра.

Личная жизнь Артема Качера:

Состоит в отношениях с моделью Александрой Рабаджиевой (1997 г.р.), она также родом из Владикавказа.

Артем Качер и Александра Рабаджиева

Артем Качер имеет несколько татуировок, в т.ч. на его теле набиты слова на английском «Примите меня таким, какой я есть», «Все мои мечты реальны» и молитва «Отче наш» на латыни.

Синглы Артема Качера:

2016 — «Яд»
2017 — «Энергия солнца»
2018 — «Люби меня»
2018 — «ДНК» (Джиган feat. Артём Качер)
2018 — «Голая»
2019 — «Грустный дэнс» (Artik & Asti feat. Артём Качер)
2019 — «Мимо тебя» (Артём Качер feat. Жак Энтони)
2019 — «Грустный дэнс» (Lavrushkin & Mephisto Remix) (Artik & Asti feat. Артём Качер)
2019 — «Бэйба» (Артём Качер feat. Artik)
2019 — «Между нами» (Нюша & Артём Качер)
2019 — «Одинокая луна»
2020 — «Давай забудем» (Артём Качер feat. Taras)
2020 — «Твой первый»
2020 — «Под дождем» (Артём Качер & Ирина Дубцова)
2020 — «Дикая»

Проекты Артема Качера:

«Фактор А»
«Голос-1»

последнее обновление информации: 17.02.2021

Качер сейчас

После длительного перерыва певец представил на суд зрителей новый трек «Голая». В январе 2020 г. состоялась премьера видео на эту композицию. В главной роли снялась Николь Сахтариди, экс-участница шоу «Холостяк». Атмосферные локации были выбраны на берегу моря в пригороде Барселоны.

22 февраля вышел дебютный альбом исполнителя «Один на один». В сборник вошли 13 треков, включая «Наркотик», «Фиаско», «Сильнее дыма» и т.д. В марте совместная работа Артема и группы Artik&Asti песня «Грустный дэнс» возглавила российский сводный чарт TopHit и рейтинг Big Love 20.

Сингл стал настоящим народным хитом. Музыканты неоднократно исполняли композицию в прямых эфирах крупных радиостанций. Официальный клип за месяц собрал больше 13 миллионов просмотров.

Несколько наград и номинаций заслужил и трек «ДНК». На церемонии вручения премии «ЖАРА» сингл был представлен в двух номинациях «Коллаборация года», «Лучшая песня». Также Артем и Джиган за эту работу получили статуэтку «Золотой граммофон».

Артем активно гастролирует. В начале года он давал концерты в Риге, в нескольких городах Германии, в Астане. В апреле Качер участвовал в фестивале HIT NON STOP в Питере. В мае певец планирует выступить в Дубае и в Германии. 26 мая состоится большой сольный концерт Качера в столичном клубе «Москва».

Куда это всё засунуть

Извечная проблема — хороший корпус. Несмотря на пару компьютерных БП, в которые некоторые устанавливают такие схемы, решил не использовать металл. Для лучшей электробезопастности. Всё-таки не мигалку собираем!

После недолгих размышлений, взял за основу обрезок пластиковой трубы 120х200 мм, от кухонной вытяжки. Она круглая и неплохо смотрится. В ней будет схема, полевой транзистор с радиатором, первичный контур. А сверху будет торчать вторичка с острым медным набалдашником.

Сверху корпус закрывается крышечкой от коробочки, в которых продают морскую капусту

В крышке делается прорезь под катушку, а чтоб не заглядывали внутрь — обклеивается чёрной самоклейкой.

Катушки крепил к корпусу через ДВП планку, оставшуюся от ремонта балкона, с монтажными стойками для подключения трёх нужных проводов.

При проектировке учтите, что радиатор на транзистор требуется больше чем пачка сигарет, на небольшом будет сильно греться, так что долго качер вы не погоняете. Остановился на 50х100х5 мм, но через 10 минут он становится горячий.

Вторая по важности, после катушки, вещь — дроссель. От него зависит очень много

Необходима индуктивность дросселя более 1 Генри и ток 1 ампер. Пробовал первички от сетевых трансформаторов: до 50 ватт вообще не работает, 50-100 ватт — хорошо, 100-200 — отлично. Только жалко было ставить такие мощные, ограничился 60-ти ваттным ТН42.

Всё размещаем в корпусе на металлическом основании, к которому привинчен дроссель, радиатор, и, если кто захочет, печатная плата. Её делать не стал — собрал навесняком.

Корпус снаружи тоже обклеен самоклейкой, а катушка обмотана чёрной изолентой. Боялся что с ней будет работать плохо, но обошлось.

После размещения в корпус опять включаем не напрямую к 220В, а через лампу-предохранитель. С ней искр может и не быть, но урчание схемы и свечение неонки вблизи катушки скажет, что всё олл райт.
