Как определить фазу и ноль в электропроводке

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертки для определения фазы либо мультиметра под рукой нет, но нужно выяснить, какой провод чему соответствует. Поэтому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004, которого должны придерживаться производители кабелей, а также электромонтажники, выполняющие подключение той или иной электроарматуры.

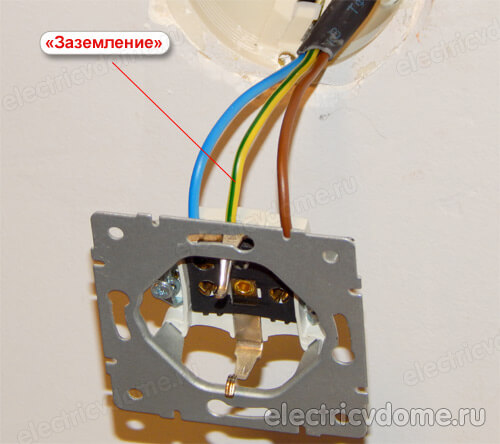

Чтобы определить по цвету провода, какому проводнику он соответствует, нужно придерживаться следующей маркировки:

• синий или голубой — ноль;
• коричневый — фаза;
• заземление — зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто встречаются и другие расцветки, например белая или черная, но она будет отличной от земли и нуля. Визуально определить провода можно в распределительной коробке, люстре и других точках запитки.

Есть еще один вариант, как определить, где фаза и ноль при отсутствии приборов. Для этого потребуется лампа накаливания с патроном и двумя небольшими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем одного провода касаются трубы отопительной системы, другим — проверяемых проводников. Если в момент контакта лампа зажигается, то это указывает на наличие фазы. Труба для проведения подобного мероприятия должна быть металлической, поскольку пластиковая не проводит ток.

Нужно учитывать, что этот способ хоть и позволяет выявить фазу и ноль, но является опасным, поскольку велика вероятность получить удар электрическим током. Поэтому более безопасно для рассматриваемых целей использовать неоновые лампочки.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Как измерить трехфазное напряжение мультиметром

В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

Сети предприятий прокладывают двух типов:

1. Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль – линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
2. Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.

Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

Для чего проводят чередование фаз

Фазирование или фазировка – это уточнение аналогичности фаз под током каждой из 3 линий. Сфазированные обмотки согласуются, что обеспечивает правильную работу разных электрических приборов.

Проверка чередования фаз обязательно проводится при применении трехфазных электродвигателей с использованием переменного тока.

Нюансы:

Фазировка влияет на направление вращения двигателя, что является очень важным условием, особенно, если сразу несколько механизмов используют двигатели одного порядка.
Другим случаем, когда обязательно нужно обратить внимание на чередование фаз, является работа с помощью электросчетчика индукционного типа. При обратном порядке, нередко случается самопроизвольное вращение диска, расположенного на счётчике

Эти счетчики в настоящее время менее требовательны к фазировке, однако на индикаторе также появляются соответствующие данные.
В некоторых случаях контроль расположения фаз можно выполнить без использования специальных приборов. Например, если подключение трехфазной сети питания происходит при соединении силовых кабелей. Если жилы внутри этого кабеля различны по своему цвету, то прозвонка происходит в разы быстрее. В некоторых случаях нужно просто очистить наружную изоляцию кабеля, чтобы узнать, где находится какая фаза. Жилы одинакового цвета обозначают, что фазы одинаковые.

Проверка чередования фаз выполняется с помощью специального прибора

Однако, цветовая маркировка не всегда гарантия правильного расположения фаз, ведь далеко не все производители придерживаются таких норм. Иногда на разных концах кабеля можно встретить различные цвета, поэтому идеальным и самым надежным способом определить, где какая фаза, является использование прозвонки жил.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым
проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Принципы проверки фазировки

Такая операция выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом. Еще от обновленного генератора, после капремонта, во время которого могла поменяться схема присоединения статора к сети. Проверить одноименность или расцветку фазных проводников обязательно нужно. Ведь в последствии их нужно будет соединить.

Такая операция:

1. Направлена на предотвращение ошибки во время присоединения линий установки параллельно.
2. Она позволяет правильно проверить все контакты.
3. Проверяется правильность присоединения токоведущих кабелей, включаемых к аппарату.

Проверяется совпадение по линии одинаковых токов, а именно отсутствие углового сдвига. Только при получении положительных результатов во время фазировки, генераторы либо трансформаторы работают параллельно и подключаются на одновременную работу.

Универсальность определителя фаз

Для этого лучше всего подходит механизм вычисления последовательности фазировки, то есть определитель. Он предназначен для обнаружения фазировки, в которой напряжение отстает от значения в фазе. Взятая для начала отсчета точка этого отставания нужна, чтобы правильно подключить к сети, приборы, которые требуют соблюдения последовательности чередования фаз. Одним из примеров такого прибора может быть трехфазный четырехпроводный электросчетчик.

Конструкция такого устройства отличается простотой:

1. Основа представляет электроизоляционный материал, например, текстолит.
2. В нём размещены 2 настенных электропатрона, внутри которых находится обычные лампы накаливания, закрытые полупрозрачными кожухами.
3. На их основании укрепляют конденсатор и клеммник подсоединения проводов.

Нередко такие определители делают самостоятельно в домашних условиях. При подключении такого определителя к 3-фазной сети, из-за вставленного конденсатора в каждой фазе, меняется напряжение, поэтому лампы накаливания светятся по-разному. По интенсивности свечения ламп можно судить о принадлежности оставшихся двух проводов к оставшимся фазам.

По отношению к этой фазе, 1 из не подсоединенных проводов, например, А, будет опережающим. То есть, напряжение в ней будет опережать значение в фазе В. А последняя фаза С будет отстающей, в ней напряжение будет отставать от В. Схема такого подключения выглядит следующим образом. При подаче на определитель напряжения, одна из светоисточников будет гореть ярче, а другой хуже. Линия, где диод горит ярче, является отстающей. Фаза, где лампа горит наполовину, является опережающей. Таким образом, можно определить, правильное ли чередование фаз.

Самые доступные и распространенные способы

Наиболее простой способ, который позволяет точно определить фазный и нулевой провод, выполняется индикаторной отверткой. Ее можно купить или собрать самостоятельно. Схема такого устройства несложная, она представлена на рисунке ниже.

Схема детектора напряжения

Обозначения на схеме:

• А – контактная пластина;
• B – жало детектора;
• R1 – сопротивление с номиналом от 1,5 до 2МОм, мощностью от 0,5Вт;
• HG1 – любой тип неоновой лампы.

Видео инструкция: определение фазы и ноля индикаторной отверткой

Компактные размеры используемых деталей позволяют собрать устройство в корпусе шариковой ручки. Промышленные образцы напоминают внешним видом небольшую отвертку.

Детектор фазы промышленного изготовления

Определение подключения  провода к фазе или нулю фазы ( в двухпроводной электроцепи) производится по ниже описанному пошаговому алгоритму:

1. проводка обесточивается;
2. с проводов, подлежащих тестированию, снимается защитный слой изоляции (одного сантиметра будет достаточно);
3. включаем электричество, поскольку определить ноль, если фаза отключена, не получится;
4. жалом пробника поочередно проверяются два провода, прикасаясь при этом к контактной пластине индикатора, как это показано на фото;
5. если неоновая лампочка засветиться, тестируемая жила является – фазой электрической цепи.

Как необходимо держать детектор при определении фазы

В розетке индикатор напряжения срабатывает на два контакта

Ситуация, когда пробник определяет две фазы в розетке и не видит ноль,  может озадачить начинающего электрика. Дело еще более запутается, если замерить разность потенциалов мультиметром или тестером. Они покажут что напряжение отсутствует. Это характерные признаки обрыва ноля.

Заметим, что при внешних признаках отсутствия напряжения в электропроводке (по показаниям мультиметра) можно получить довольно ощутимый удар током. Именно поэтому нельзя пренебрегать пробником напряжения.

Для решения этой проблемы достаточно устранить обрыв нулевого провода, если вы не знаете как это сделать, лучше перепоручите эту работу профессиональным электрикам.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Определение терминов

Итак, для начала следует разобраться в данных терминах и понять, зачем искать тот или иной провод. Необходимо вспомнить, что все электрические сети делятся на 2 категории:

• с переменным током;
• с постоянным током.

Ток представляет собой движение электронов по определённому сценарию. В первом варианте электроны осуществляют перманентное передвижение в некоем определённом направлении. А в случае с переменным, особенностью будет постоянная смена направления движения.

Теперь немного скажем о фазе, нуле и заземлении. Электроэнергия поступает в электросеть от трансформаторной подстанции, главным назначением которой является преобразование большого напряжения в 380 В. А к дому электроэнергия подводится либо по воздуху, либо под землёй через вводной щит распределения. Потом напряжение идёт на щитки, расположенные в каждом подъезде. И уже в квартиры идёт по одной фазе с нулём, то есть 220 вольт и проводник защиты.

Проводник, что обеспечивает подачу электрического тока потребителю, будет иметь название фазного. Внутри трансформаторной обмотки они соединяются между собой в так называемую звезду, что имеет общую нейтраль, которая заземлена на самой подстанции. Она обычно идёт к нагрузке по отдельному кабелю. Ноль, являющийся общим проводником, предназначается для реверсивного движения тока на источник электричества. Он даёт возможность выровнять фазное напряжение – разницу между нулём и фазой.

А заземление, которое в простонародье прозвали землёй, напряжения не имеет. Главной его задачей является защита пользователя от воздействия электротока при появлении неполадок с техникой, то есть при возникновении пробоя.

Имеет ли значение расположения фазы и ноля в розетке

Розетки, используемые на территории стран СНГ, позволяют включение вилок двумя способам, а сами вилки устроены симметрично, поэтому при включении фаза в розетке может быть подключена к любому из штырей вилки.

Для работы большинства электроприборов не имеет значение полярность включения штепселя в розетку. В свою очередь, при включении вилки, рядовые потребители не обращают внимания на её положение. Исключением являются вилки, кабель в которых расположен под углом 90° к штырям. Эти устройства включаются так, как удобнее ими пользоваться.

Есть мнение, что, согласно ПУЭ и другим нормативным документам, фаза должна быть подключена к правому выводу розетки, но это не так. Ни в одном документе или инструкции не указано правильное положение фазы в розетке и куда еёприсоединять, определяет монтажник при выполнении монтажа.

Учитывая возможность включения устройства любым способом, автоматические выключатели в электроприборах отключают оба питающих провода.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.
