Чет отличается rj-11 от rj-12

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

Как правильно обжать интернет кабель

Как обжать кабель интернета: Делаем сеть в домашних условиях

8.2 Total Score

Довольно просто

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

 |

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Для перекрестного обжима провода используется схема:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. синий – синий;
5. бело-синий – бело-синий;
6. зеленый – оранжевый;
7. бело-коричневый – бело-коричневый;
8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. пусто;
5. пусто;
6. зеленый;
7. пусто;
8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

1. бело-оранжевый — бело-зеленый;
2. оранжевый — зеленый;
3. бело-зеленый — бело-оранжевый;
4. пусто;
5. пусто;
6. зеленый — оранжевый;
7. пусто;
8. пусто..

Обжим сетевого кабеля (витой пары) с помощью кримпера

Итак, мы выбрали схему, подготовили инструменты, выпили для храбрости и теперь готовы действовать! Я буду показывать всё пошагово.

Начинаем с того, что снимаем изоляцию с кабеля. Профессионал снимает примерно сантиметр изоляции, новички — больше, так как им нужно будет ещё раскрутить жилы. Для этого вставляем кабель в зачистной инструмент или кримпер и срезаем изоляцию круговым движением.

Дальше необходимо расплести витую пару и разложить жилы по выбранной схеме. Цветовую раскладку я уже показывал выше.  После того, как проводки разложены по цветам правильно — подравниваем их по длине.

Это можно сделать кримпером или зачистным инструментом — и там и там обычно есть специальное лезвие. После подрезки все они должны будут иметь одинаковую длину. Теперь вставляем кабель в коннектор RJ-45.

Коннектор при этом держим защелкой вниз или от себя, как на фото ниже. Жилы надо вставить правильно, чтобы каждый из проводков занял свое место в коннекторе. Внимательно просмотрите, чтобы каждый проводок был в своём канале. Вставлять кабель в коннектор надо до упора, чтобы жилы дошли до конца каналов. Должно получиться так:

Я всегда советую, чтобы изоляцию заводили в коннектор, под специальный зажим. Новички часто этим пренебрегают, делают длинные жилы и обжимают в итоге как попало. Это приводит к тому, что стоит немного сильнее дернуть патч-корд и одна или несколько жил могут оторваться.

Ещё раз проверяем правильно ли мы завели кабель в коннектор и все ли провода дошли до конца теперь вставляем коннектор в кримпер:

Он может зайти только одной стороной, так что не перепутаете! Плавно сжимаем ручки клещей до упора. Для верности отпускает ручки и ещё раз зажимаем.

Конструкция коннектора для сетевого кабеля

Чаще всего для организации компьютерных сетей применяется интернет коннектор типа RJ 45, хотя есть еще и немало других — RJ 11 (для телефонных линий), RJ 12 и так далее, но самым распространенным является именно первый тип. Конструкция этих шнуров, несмотря на различные предназначения, схожа.

Состоит коннектор RJ 45 из пластмассового корпуса, в который встроены специальные контактные ножи. Последние отличаются золотистым напылением на металле, а их количество напрямую зависит от типа шнура и стандарта коннектора, с которым в паре он используется.

Контактные ножи при сборке штекера отпрессовываются вовнутрь корпуса, так как он изготавливается под давлением методом литья. Кроме этого, в коннекторе есть элементы, надежно фиксирующие шнур и предотвращающие разрыв контактов. Внешний вид напоминает прямоугольный колпачок с защелкой, чтобы кабель надежно фиксировался в розетке или в разъеме сетевой карты.

Важно! Для экранированного кабеля используется другой специальный коннектор. Его отличие от обычного заключается в том, что он также обладает дополнительной экранирующей защитой

Как обжать телефонный кабель 4 жилы

Особой разницы нет как обжимать кабель для телефона, если этот кабель подключается к телефону от розетки. Там используется всего 2 средних контакта. Полярность подключения роли не играет.

Для обжима надо зачистить внешнюю изоляцию кабеля. Вставить жилы кабеля в разъем, стараясь жилы разместить по центру разъема. Дальше обжимаем.

Но если надо точно по стандарту, то обжимаем согласно таблице

автор вопроса выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Марина Вологда

более месяца назад

Рассмотрим как поэтапно обжать витой кабель:

1. Снять изоляцию и расплести пары, распределив их по цветам

2.Выровнять и сжать проводники. Обрезать их так, чтобы отсался один см.

3.Прикрепляем вилку, таким образом, чтобы проводники доходили до конца

4.Проверяете правильность очередности закладки по цветам и если все правильно, тогда поместить вилку в обжим.

А вот видео, где показано, как правильно обжать телефонный кабель:

Для начала хочу сразу сказать, что для комфортной работы связанной с обжатием желательно использовать инструмент типа этого:

А для зачистки кабеля желатьельно использовать :

Если выше описанного выше не имеется, то можно воспользоваться ножем и молотком

И конечно же понадобятся коннекторы и кабель

Обжим Витой пары

Для обжатия Витой пары (интернет кабеля) понадобятся коннекторы RJ-45

Если вы используете кабель с 8 жилами. 8 жил используются для получения скорости в 1 гигабит по сети. То раскладка следующая:

• 1) Бело оранжевый 2) Оранжевый 3) Бело зеленый 4) Синий 5) Бело синий 6) Зеленый 7) Бело коричневыйКоричневый

Вот отлично демонстрирующую картинку в интернете нашел

Так же хочу отметить, что данная распиновка является прямой. И она используется в подавляющих случаях. А существует еще кросс распиновка. Она использовалась для соединения именно двух ПК. Сегодня такого уже не встретить. Да и современные роутеры и свичи умеют переворачивать кросс в прямой кабель. Я на всякий случай приведу распиновку. Вдруг кому понадобится

• 1) Бело зеленый 2) Зеленый 3) Бело оранжевый 4) Синий 5) Бело синий 6) Оранжевый 7) Бело коричневыйКоричневый

Если вы используете кабель с 4 жилами. То раскладка следующая:

С лева на право.

• 1) Бело оранжевый 2) Оранжевый 3) Бело зеленый 4) Пусто 5) Пусто 6) Зеленый 7) ПустоПусто

В данной раскладке можно использовать любые пары цветов, главное жилы в разных коннекторах были на своих местах.

Обжим телефонного кабеля кабеля

Для обжатия телефонного кабеля понадобятся коннекторы RJ-11 или RJ-12

Для дома как правило достаточно RJ-11 c 2 жилами. Там можно влять любую пару. Главное что бы в коннекторах они стояли в правильных портах.

• 1) Бело оранжевый 2) Оранжевый

Для офиса, где есть IP телефоны или цифровые телефоны используют RJ-12 c 4 жилами. Там так же можно влять любую пару.

• 1) Бело оранжевый 2) Оранжевый 3) Бело зеленый 4) Зеленый

Запомните как распологаются цифры. При подключении розетки они нам помогут с ориентироваться

Теперь давайте разберемся с розетками

Как подключить розетку к роутеру

Как обжать коннектор мы уже разобрались. Теперь нужно с другой стороны кабеля подключить розетку

В ней нужно использовать распиновку В, и просто туда воткнуть провода соответствующего цвета

И наконец розетка RJ-12

Обратите внимание, что в данной розетке можно направляющие установить в любом порядке

Здесь все более чем понятно

• 1) Если нужно подключить домашний телефон с коннектором RJ-11. То 2 жилы (любые) подключаем ко 2 и 3 жиле в розетке 2) Если нужно подключить домашний телефон с коннектором RJ-12. То 4 жилы подключаем ко всем жилам в розетке. Тут надо подключить

C подключением раздвоения или как сделать удлиннитель из такой коробки подробно описывать не буду. Т.к. все и так на схеме понятно

Источник

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

• Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
• Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
• Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
• Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

• Кусачками или кримпером кабель RJ отрезается на необходимую длину.
• С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
• Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
• Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
• Ровные проводники вставляются в коннектор и задвигаются до упора.
• Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
• Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
• Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Виды кабеля

Читай также: Как раздать wi-fi с телефона: на ноутбук, компьютер и другие устройства: подробные настройки

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств.

Перекрестное соединение

Например, два персональных компьютера или два роутера.

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Прямой – используют для подключения сети к ПК.

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в сеть и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами. Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Даже если при выборе провода  произойдет ошибка, трагедией для персонального компьютера, или любого другого гаджета это не станет.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

• Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
• Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.

Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля

Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново

Подробнее о такой проверке рассказывается в размещенном ниже видео:

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте.

Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно.

Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

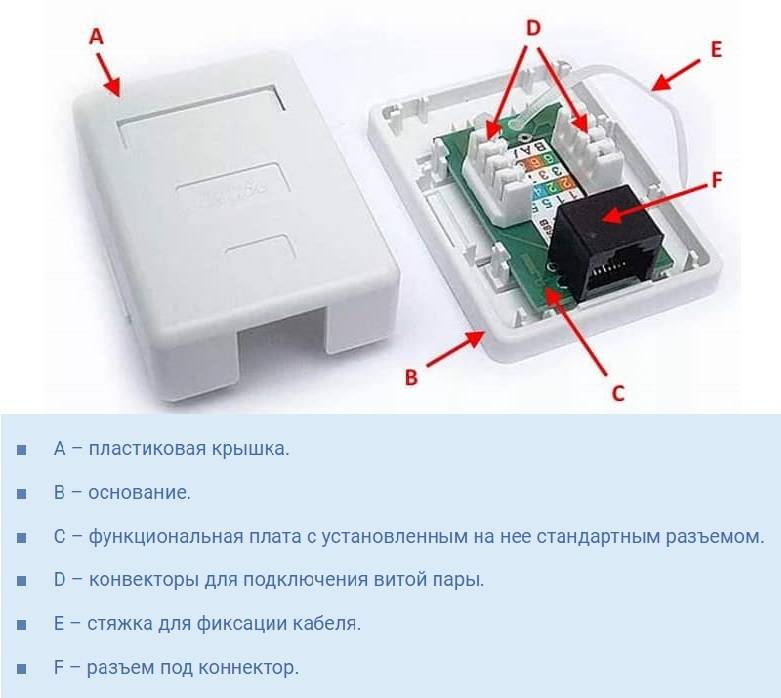

Устройство и виды телефонных розеток

Рынок розеток для подключения телефонных коммуникаций представлен двумя видами розеток. Одноразъемные модели предусматривает подключение одного устройства к сети. Многоразъемные точки питания предоставляют возможность подключить несколько аппаратов.

• Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
• Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
• Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

Если с коробками все просто, то стандартов коннекторов существует намного больше. Типы коннекторов:

• RJ-9. Подключение трубки к аппарату.
• RJ-11 – два провода. Подключение телефона к линейным сетям;
• RJ-12 – четыре провода. Подключение 2 телефонов к сети;
• RJ-14 – четыре провода. Подключение телефона к нескольким линиям;
• RJ-25 – три пары контактов. Подключение телефонов к линиям с дополнительными возможностями. Самостоятельно подключить крайне сложно.

Для самостоятельного подключения необходимо следовать схеме, как подключить телефонную розетку к телефонному кабелю по цветам.

Процесс подключения телефонного кабеля к розетке

Схема подключения представлена для связной коробки типа RJ-11. Процесс состоит из следующих этапов:

Напряжение телефонной лини всего 60 В, во время прохождения сигнала – 120 В

Однако, меры предосторожности нужны. Желательно пользоваться резиновыми перчатками

Если луки мокрые – можно получить неприятные удары тока.
Нужно снять внешнюю изоляцию кабеля. После этого нужно очистить края жилок от изоляции
Важно не повредить провода, не оставить на них насечек. Так возрастает шанс их облома
Снимать изоляцию зажигалкой, спичками не рекомендуется. Так можно повредить жилки.
Согласно схеме нужно подсоединить жилки к контактам. Для подключения обычного стационарного телефона к линии схема довольно простая. Два проводка нужно подсоединить к контактам, которые расположены посредине розетки. Если коробка стандартная, типа Вико или Легранд, то жилки нужно взять зеленую и красную.
Тестером проверить полярность. В связных сетях минусом должен быть провод красного цвета, плюсом – зеленого.
Жилки поместить в углубления в связной коробке. Они должны быть спрятаны и не переплетаться голыми контактами.
Розетка крепится к стене, либо полке. Прикрепив коробку, ее нужно закрыть крышкой.
Коннектор засунуть в гнездо. После этого можно проверять связь.

Жилки не нужно закреплять слишком туго, чтобы не пережать их. После подключения желательно не дергать за кабель главной линии. Жилки тонкие и легко ломаются.

Монтаж и подключение скрытой розетки

Перед тем, как подключить точку питания скрытым способом, ее нужно купить. Отверстие в стене делается под размер розетки. Когда устройство куплено, можно приступать к процессу установки:

1. К месту, которое будет оборудовано телефонной розеткой, нужно подвести связной кабель. Лучше всего его провести по плинтусу, а в высоту можно его спрятать в специальный пластиковый короб.
2. В стене просверлить отверстие коронкой, которая имеет такой же диаметр, как телефонная коробка. Чтобы все было ровно, перед сверлением нужно карандашом нарисовать контур розетки.
3. Коробку нужно поместить в отверстие и зафиксировать ее фурнитурой.
4. Стандартной схемой по цветам подсоединить телефонный кабель к контактам.
5. Корпус устройства нужно закрепить распорками. Винты зажать, но не сильно.
6. Можно подключить телефонный аппарат к розетке и проверить исправность.
7. Если телефон работает, можно вставить внешнюю раму.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Распиновка кабеля типа витая пара для систем видеонаблюдения

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор.

На деле же данного коннектора не существует. Правильное его название не RJ45, а 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Витая же пара имеет 8 жил, которые скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия.

Название RJ45 широко используется как в интернете, так и у сетевых инженеров, и менять его никто не собирается. Но знать об этом факте должен каждый профессиональный инженер.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

Обычно при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

• Бело-оранжевый.
• Оранжевый.
• Бело-зелёный.
• Синий.
• Бело-синий.
• Зелёный.
• Бело-коричневый.
• Коричневый.

Синяя и коричневые пары используются для POE (power over ethernet), то есть для питания устройств (которые имеют такую функцию) через витую пару.

Для передачи же данных используются только 4 провода не зависимо от скорости (даже для гигабайтной сети).

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Существует также обжимка двух пар. Данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала.

Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но все же не рекомендуется её использовать.

Но есть и другие схемы распиновки. Например в камерах Hikvision не используется стандартная схема. Так камеры серии Pro и камеры Value имеют провода разного цвета, поэтому у каждой камеры своя схема подключения.

Чтобы подключить новый разъем (разъем RJ45 так уж принято его называть) к IP-камере Hikvision, смотрите схемы ниже.

Серия Hikvision IP Value состоит из моделей, перечисленных ниже. Эти модели должны иметь распиновку  показанную данную распиновку.

Модели серии Values:
DS-2CD2142FWD-ISB DS-2CD2132F-IWS DS-2CD2132F-I DS-2CD2112F-IWS DS-2CD2122FWD-ISB DS-2CD2112F-I DS-2CD2122FWD-IS DS-2CD2142FWD-IS DS-2D213 ICD212 DS-2CD2155FWD-I DS-2CD2185FWD-I DS-2CD2152F-IS DS-2CD2742FWD-IZS DS-2CD2732F-IS DS-2CD2732F-I DS-2CD2722FWD-IZSB DS-2CD2722FWD-IZSBF DS-2 IZSBF DS-2 DS-2CD2722FWD-IZS DS-2CD2412F-IW	DS-2CD2412F-IW DS-2CD2742FWD-IZSB DS-2CD2542FWD-IWS DS-2CD2542FWD-ISB DS-2CD2532F-IS DS-2CD2522FWD-IWS DS-2CD2522FWD-ISB DS-2CD2520F DS-2CD25 2CD25 ISB DS-2CD2520F DS-2CD25 ISB 2 2CD2542FWD-IS DS-2CD2522FWD-IS DS-2CD2E20F DS-2CD2E10F DS-2CD2035FWD-I DS-2CD2025FWD-I DS-2CD2T55FWD-I5 DS-2CD2335FWD-I DS-2CD2355FWD-I -2FWD-I-2FWD-I -2FWD-I85-ID-WD-2	DS-2CD2T35FWD-I5 DS-2CD2T25FWD-I5 DS-2CD2T42WD-I5 DS-2CD2042WD-I DS-2CD2032-I DS-2CD2232-I5 DS-2CD2T32-I5 DS-2CD2022WD-I DS-2CD2T22WD-I5 DS-2CD2012-I DS-2CD2T12-I5 DS-2CD2212-I5 DS-2CD2055FWD-I DS-2CD2T52-I5 DS-2CD2085FWD-I DS-2CD2T85FWD-I5 DS-2CD2342WD-I DS-2CD2332-I DS-2CD2322WD-I DS-2 ICD2322WD-I DS-2 ICD2322WD-I DS-2CD2325FWD-I

Ниже показана распиновка RJ45 для IP-камер Hikvision линейки Pro Series. Камеры этой линейки продуктов представлены следующими моделями: DS-2CD7XX, DS-2CD72XX, DS-2CD8XX, DS-2CD82XX.

Таковы основные схемы распиновки кабеля типа витая пара для систем видеонаблюдения.

Ну а мы напоминаем, что наша компания «Запишем всё» с 2010 года занимается проектированием, монтажом, обслуживанием и ремонтом систем видеонаблюдения и видеодомофонов в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

2021-02-12T17:12:11+03:0026, Ноябрь, 2020|Монтаж видеонаблюдения|
