Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

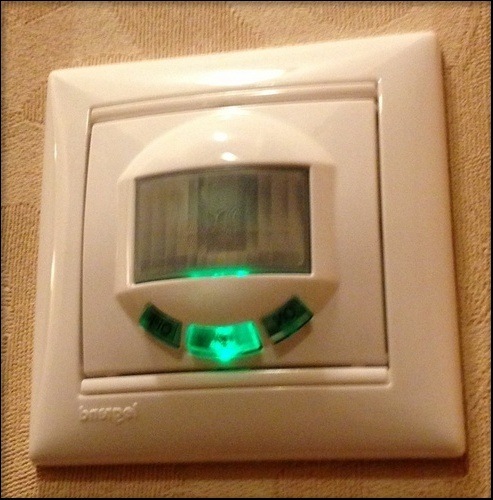

Работа датчика и его особенности

Приборы, которые дают возможность автоматического управления освещением всегда будут востребованы. Как дополнение к этой системе включения/выключения света в помещении устанавливаются и датчики присутствия. Они внедряются в цепь управления осветительным прибором и отслеживают обстановку в помещении.

Если в зоне действия прибора был замечен объект, который перемещается по комнате, автоматически подается сигнал и в комнате включается свет. Если человек остановился — свет в комнате погаснет. Так работают обычные датчики движения.

Немного по-другому работают датчики присутствия.

В их конструкции есть сенсор, работа которого основана на эффекте Доплера. Принцип действия заключается в постоянном отслеживании длины и частоты волны. На все эти изменения реагирует сенсор, который и направляет сигнал управления на устройство управляющее включением света

Но что более важно, на работу датчика, не влияет, есть ли дальнейшее передвижение объекта в комнате или нет.  Отслеживается степень инфракрасного излучения в зоне его действия. Но срабатывает прибор не сразу

Если накапливается от 2-х до 4-х импульсов и только тогда формируется команда на управление.

Естественно, когда в комнате находится человек, пироэлектрический детектор улавливает изменение температурного фона и подает сигнал на включение света.

Если такого сигнала нет, прибор переводится в спящий режим — свет в комнате отключается автоматически.

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

• От сети, напряжением 220 V.
• От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Watch this video on YouTube

Датчик не выключает свет

В этом случае сначала обращаются к регулировке настроек. Можно попытаться отремонтировать датчик путём регулировки винтами SENS и TIME. Из-за неправильной настройки этих параметров, освещение вполне может не гаснуть. Дело в том, что если поворотный рычаг выставить в крайнее правое положение, то реле перестанет размыкать цепь питания светильника.

Пироэлектрический датчик:

Нарушение режима работы ДД может возникнуть из-за появления остаточной нагрузки. Тогда восстанавливают работоспособность прибора путем его отключения от электросети на 10-15 секунд. Если причина в этом, то датчик заработает в первоначальном режиме. Если детектор по-прежнему не отключает свет — проверяют работу реле. В случае выявления дефекта в этой детали, её заменяют новым устройством.

Способы подключения

Помимо видов и типов также нужно рассмотреть то, каким образом осуществляется монтаж устройств. Существует всего два способа подключения датчика для охранной сигнализации:

1. Проводной. Производится прокладка кабелей от устройства до блока управления. При обнаружении постороннего объекта производится изменение нагрузки на сеть вследствие чего запускается сигнализация. Благодаря проводу также можно использовать те датчики, что имеют релейные выходы, однако прокладка может быть затруднена, так как расположение устройств зачастую нестандартное.
2. Беспроводной. В первую очередь нужно учитывать, что придется постоянно менять источники питания. Подключается же таким способом те адресные устройства, что способны передать всю информацию по радиосвязи.

Назвать единственный метод, которые наиболее надежен нельзя, потому как каждый из них имеет недостатки. Тем не менее для корпоративного сегмента использование радиоканала не рекомендуется ввиду наличия техники, способной произвести помехи.

Нюансы

Помимо способов, необходимо также знать ряд нюансов, необходимых к учету. В числе таковых:

1. Жесткость конструкции. Основа должна быть не только крепкой, но и такой, чтобы нивелировать любые вибрации, поступающие извне. Игнорирование этого пункта провоцирует ложные срабатывания.
2. Видимость. Вне зависимости от вида и типа устанавливаемого датчика его необходимо поместить в зону скрытой видимости. Это обусловлено не только тем, что злоумышленники их не обнаружили, но и прямым солнечным воздействием. Лучи солнца могут испортить инфракрасный датчик или нарушить его работу.
3. Наличие источников тепла. При использовании устройств для защиты от пожара не рекомендуется располагать их там, где есть батареи. Датчик реагирует не на весь охватываемый спектр, а лишь на его некоторые части, что при игнорировании этого нюанса гарантирует ложные срабатывания.
4. Угол захвата. Если наблюдение производится по диагонали, то правильно выбранный угол обеспечит наибольшую видимость. Тем не менее также нужно учитывать наличие посторонних предметов в зоне видимости.

Если же говорить о высоте монтажа, то нужно уделить внимание тому, что:

• все датчики работают по принципу фиксации пересечения, то есть будет лучше, если объект пройдет перпендикулярно зоне видимости, а не начнет свое движение напрямую на датчик;
• если устанавливается несколько датчиков с радиоволнами, то есть вероятность их обоюдного воздействия: избежать этого можно при подборе разных частот.

Комбинация различных датчиков для охранных сигнализаций также возможна, однако необходимо убедиться в том, что они не станут мешать друг другу.

Параметры для выбора датчиков

Часть характеристик сенсора движения относится к любым приборам с питанием от электричества. Это степень защиты, напряжение питания, габариты, тип крепления и т.д. Но есть и специфические параметры, которые есть только у данной категории детекторов

Наиболее важно дать описание именно этих характеристик

Угол обзора

Угол обзора зависит от конструкции сенсора. Потолочные датчики имеют диаграмму в 360 градусов и «видят» всю комнату.

Зона обзора потолочного сенсора.

Диаграмма настенных датчиков в силу конструкции имеет меньший угол раскрытия – от 120 до 180 градусов.

Зона обзора настенного детектора.

Непосредственно под датчиком находится зона невидимости. Злоумышленник может подкрасться к сенсору и повредить его, сделав систему обнаружения неработоспособной. Чтобы этого избежать, надо выбирать датчик с дополнительным сектором обзора – антиподкрадыванием или антивандалом.

Дальность обнаружения

Дальность действия зависит от конструкции сенсора. Но надо помнить, что расстояние, на котором сенсор может обнаружить движущийся объект, зависит от направления перемещения. Наибольшей чувствительностью большинство сенсоров обладают, если движение направлено по касательной к окружности, в центре которой стоит датчик (перпендикулярное расстояние). Наименьшей – если объект перемещается в направлении детектора (фронтальное или радиальное расстояние). В первом случае дальность будет больше. Для ультразвуковых приборов дело обстоит с точностью до наоборот. Это связано с различной степенью проявления эффекта Доплера при разном направлении движения. Производители не всегда указывают в характеристиках эту разницу, особенно для недорогих устройств. В спецификации можно найти одну цифру – и она на совести изготовителя.

Различное направление перемещения объекта.

В таблице приведено рабочее расстояние некоторых популярных сенсоров движения.

Тип устройства	Принцип работы	Заявленная дальность, м
ДД-024-W	Инфракрасный	6
Steinel US 360 COM2	Ультразвуковой	10 в радиальном направлении
MW32S Black	Микроволновый	6
MW03	Микроволновый	8
IEK ДД 008	Инфракрасный	12

Виды датчиков

Все сенсоры, представленные на рыночных площадках мира делятся согласно своему принципу действия, питанию и способу подключения к потребляющим или исполняющим устройствам. Кроме того, разница определяется и степенью защиты устройства к пыли и влаге, которые могут вызвать его выход из строя или ложное срабатывание. Наименьшее, тем не менее учитываемое деление датчиков производят по виду их монтажа — настенные или потолочные.

Основные факторы срабатывания распространенных сенсоров — шум, инфракрасное излучение, отраженный микроволновый или ультразвуковой сигнал. Существуют и комбинированные варианты исполнения. Также некоторые виды датчиков могут быть, как активными — с излучением сигнала и чувствительностью к его отражению, так и пассивными — работающими только на реакцию в зависимости от внешних условий.

Для обеспечения энергией сенсора используется, его параллельное или последовательное подключение в сеть с потребляющим устройством. Есть детекторы с отдельным питанием от батарей различных типов, включая солнечные.

Степень сопротивляемости внешней среды, а значит и долговечность с качеством функционирования, устанавливаются нормативами IP. Они обычно обозначены на корпусе устройства и имеют вид — литер стандарта, после которых идет два числа. Первое из них определяет защищенность от пыли, по шкале от 0 до 6, а второе от влаги, с диапазоном с 0 до 8. Соответственно, «0» обозначает отсутствие безопасности к фактору, а максимальное — наибольшую сопротивляемость. К примеру, IP68 обозначает, что устройство свободно переживет пылевую бурю и погружение на определенную глубину. Для офисного, подъездного или домашнего использования достаточно приобрести датчики с IP20–22. В целях наружной установки на открытом пространстве, подойдут IP44–54. Для крайне агрессивных сред выбираются IP65–68. К таким относятся помещения с повышенной влажностью или избытком пыли.

Что касается вида монтажа — этот параметр наибольшее влияние оказывает на угол действия сенсора. Потолочные обладают ракурсом до 340 градусов, настенные же ограничены пространством не более 120º. Название места монтажа конкретного варианта датчика смущать не должно. Потолочные прекрасно крепятся и на стену, их поворотный кронштейн позволит в любом случае правильно выставить наблюдаемую зону.

Для звуковых детекторов никакого влияния место, где они размещены, не имеет. Главное, чтобы шум попадал на их микрофоны.

Современные детекторы движения, в подавляющем своем количестве, оснащены настройками времени задержки срабатывания и продолжительности действия подачи питания на освещение, а также пороговой чувствительности прибора.

Основные параметры выбора

За основу при выборе микроволнового датчика специалисты рекомендуют принимать целевое назначение устройства, место его установки (уровень защиты от проникновения влаги, пыли внутрь корпуса). Одним из ключевых отличий подобной техники является точность срабатывания и высокая чувствительность. Мебель, стены, межкомнатные перегородки не влияют на эффективность прибора.

Зона срабатывания и угол обзора

После определения места установки датчика рекомендуется выполнение замеров для вычисления угла обзора и зоны срабатывания, передвижения в которой должны быть зафиксированы. Радиус действия может составлять 4–50 м. Соответственно, для квартир выбирают модели с минимальным показателем, для придомовых территорий — более мощные устройства.

Измерения стоит сделать в нескольких направлениях. Для удобства можно нарисовать соответствующую схему. Полученные данные перед покупкой необходимо сравнить с диаграммой направленности, которая есть в паспорте микроволнового датчика. Зона уверенного контроля территории обозначена белым пунктиром.

Способ установки

В зависимости от места установки оборудования различают настенные и потолочные модели датчиков движения. Первый вариант монтируется на вертикальных поверхностях

Он пользуется наибольшей популярностью из-за простоты обслуживания, но при этом важно принимать во внимание, что угол обзора в таком случае может составлять только 90–240°. Потолочные не имеют таких недостатков, но у пользователей могут возникнуть сложности при настройке, чистке на высоте

Коммутируемая мощность

При выборе датчика обязательным критерием становится максимально допустимая нагрузка, которая создаётся подключаемым оборудованием. Рекомендуется предусматривать 10–15-процентный запас, чтобы исключить вероятность работы устройства с перегрузками. Таким образом удаётся существенно увеличить срок службы и уровень надёжности работы системы. Чтобы определиться с мощностью датчика, достаточно подсчитать суммарную нагрузку от подключаемых осветительных приборов, бытовой техники.

Производитель

Признанными лидерами в данном направлении стали такие авторитетные марки как Osram, Schneider Electric, но стоит обратить внимание и на менее известные бренды. Они готовы предложить стабильно высокое качество продукции по более доступной цене

• PROxima. Представленные устройства выпускаются в КНР с широким диапазоном характеристик (можно выбрать модель с углом обзора до 360°, светочувствительностью от 3–2000 Лк) с различным способом установки.
• Horoz Polo. Турецкая компания выпускает широкий ассортимент датчиков, электротоваров для систем освещения, соответствующих международным стандартам качества.
• Elektrostandard. Датчики российского производства отличаются высокой надёжностью, удобством регулировки рабочих параметров, качеством сборки, сравнительно невысокой стоимостью.

Кроме того, при выборе марки изготовителя техники стоит обратить внимание на отзывы опытных пользователей, ремонтопригодность оборудования, доступность комплектующих оригинального производства или их аналогов

Критерии выбора

При покупке детектора движения для создания охранной системы дома, в квартире, на даче, в производственном помещении или на открытой территории учтите:

• Условия работы устройства в месте монтажа.
• Общие требования, которые предъявляются к системе.

Также обратите внимание на ряд критериев:

• Тип детектора.
• Длительность зоны обнаружения объекта.
• Питающее напряжение.
• Угол охвата.
• Производитель.
• Стоимость и другие параметры.

Для защиты жилого помещения (дома, квартиры), а также охраны офиса подходят ИК-датчики. Но не экономьте при выборе — выбирайте изделия с лучшими характеристиками. Если монтаж производится на объектах, где требуется защита материальных ценностей, желательно комбинировать детекторы различных типов для повышения эффективности.

Для защиты небольшой территории частного дома лучше использовать ИК-детекторы линейного типа, которые стоят дешевле лучевых датчиков, но при этом обеспечивают достаточную защиту.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Для начала давайте рассмотрим типы устройств с точки зрения характера регистрируемых ими воздействий. Здесь можно выделить две группы:

• контактные;
• бесконтактные.

Первые подразумевают механическое воздействие. Характерным представителем такой группы являются конечные выключатели, приборы регистрирующие и измеряющие давление, скорость потока жидкостей и газов.

Бесконтактные типы используют несколько принципов обнаружения события: магнитный, оптический, микроволновый, емкостной, индукционный, ультразвуковой.

Каждый из них имеет особенности, определяющие область применения. Например, индукционные датчики не реагирует на предметы из немагнитных материалов. Кроме того, тип устройства определяет дальность действия (обнаружения).

Оптические (оптико электронные), микроволновые, ультразвуковые способны работать на значительном удалении от объекта контроля. Остальные предназначены для использования на небольших расстояниях.

Область применения различных видов датчиков.

В зависимости от назначения, датчики позволяют обнаруживать наличие предмета в зоне своего действия, определять его положение, скорость и направление перемещения, геометрические размеры.

Кстати, техническими характеристиками определяется минимальный размер контролируемого объекта, который может составлять от нескольких миллиметров до десятков сантиметров.

Кроме того датчики используются для контроля температуры, состава, свойств и состояния окружающей среды.

К примеру, датчики дыма в системах пожарной сигнализации позволяют обнаруживать пожар на начальных стадиях. Широко используются датчики уровня, причем как жидкостей, так и сыпучих материалов.

Возможные применения

Как мы уже рассмотрели ранее, датчики присутствия применяются в разнообразных ситуациях и помещениях. Их можно установить даже в туалете.

Если уж начат процесс автоматизации управления светом во всей квартире, то зачем обделять вниманием туалетную комнату? И тут тоже можно получить определенные преимущества, если установить детекторы присутствия в туалете:

• Не надо искать на стене выключатель. Надо сказать, что такое автоматическое управление светом актуально в любых комнатах и даже в таких помещениях как подвал или кладовка.
• У вас будет своя система автоматического управления светом в туалете.
• Посещение этой отдельной комнаты станет более удобным.
• Можно сэкономить деньги на оплате счетов за электроэнергию, так как люди часто забывают погасить за собой свет.
• Параллельно можно автоматизировать включение вытяжки.

Чем может быть вызван сбой в работе ДД

Надо выяснить, после чего возникли неполадки.

Это может произойти после:

• всплеска напряжения в сети;
• аварийного отключения и восстановления электроснабжения;
• возникновения запаха горелого;
• падения прибора на пол;
• игры детей (разбалансировка винтов регулировок, изменение ориентировки линзы датчика).

Правильная установка угла обзора:

Для выявления причин, почему не работает датчик движения, разберем его.

Для этого надо:

1. Снять крышку прибора (понадобится крестовая отвёртка).
2. Затем освободить все провода от колодок, запоминая их первоначальное положение. Лучше сделать зарисовку или фото на телефон.
3. Далее провести исследование силовой и слаботочной платы.

Подключение ДД через колодки:

Отличие от датчика движения

Собственно в обоих детекторах применена одна и та же технология. Но все же отличия есть. Индикатор движения не настолько чувствительный как датчик присутствия. В первом используются десятки микролинз, соответственно и контролируемое пространство разбивается на такое же количество зон слежения.

У детектора присутствия таких отражателей могут быть сотни и соответственно зон слежения больше и что, еще важнее, они мельче по размеру, а значит, способны отследить даже минимальные движения.

Но для настройки приборов присутствия требуется более тонкая наладка. Они обладают большей чувствительностью, что зачастую вызывает ложные срабатывания. Чтобы увеличить вероятность правильных срабатываний, в схеме именно этих датчиков, применен свой собственный процессор.

Принцип действия

Существует много детекторов движения, действующих по различным физическим принципам. Рассматриваться же будет только один из них — инфракрасный. Функционирование пироприемника (теплового сенсора) построено на взаимосвязи двух чувствительных полупроводниковых элементов. Когда в поле зрения одного попадает движущийся источник тепла, потом покидает его и возникает на другом — датчик подает сигнал срабатывания. Чтобы увеличить охват площади действия, а не воспринимать только объекты, непосредственно находящиеся возле сенсора, в устройствах, определяющих движение, используется специальная поляризационная линза, размещенная перед самим чувствительным элементом.

Выпускаются как пассивные, так и активные инфракрасные детекторы. Первые воспринимают внутренне тепло движущегося объекта, вторые оснащены специальной подсветкой рабочей области и улавливают отраженные невидимые лучи спектра.

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие. С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

Аппараты, на основе геркона и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

Детектор препятствия

Датчик пересечения

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую подсветку зеркала самостоятельно?

В заключение

В наше время каждый старается сэкономить максимум электрической энергии, так как ее стоимость ложится непомерным грузом на семейный бюджет. Причем приходится экономить там, где это возможно. Электрическое освещение, особенно в осенне/зимне/весенний период составляет немалую долю от общего количества потребленной электроэнергии. Поэтому многие стараются экономить именно на освещении, поскольку никто не хочет отказываться от остального комфорта. На холодильнике или на морозильной камере, на электрической духовке и других элементах нашей цивилизации экономить в наше время мало кто будет. Поэтому люди устанавливают датчики движения, чтобы хоть как-то сэкономить на электричестве. К тому же не нужно думать о том, что на улице или в подсобном помещении можно просто забыть выключить свет и тогда освещение может остаться включенным до следующего раза. Обидно то, что электрическая энергия расходуется впустую, но за нее все равно придется платить.

С другой стороны, если посмотреть на эту проблему, датчики движения стоят недешево, поскольку собраны на радиоэлементах, которые недешевые. Поэтому, приобретая такой датчик, следует исходить из разумных соображений. Если учесть, что в последнее время многие используют энергосберегающие лампы и более современные светодиодные, то подобный подход к экономии просто неуместен. Скорее всего, датчик движения может быть использован исключительно, как высоко функциональный элемент. Тогда его применение может быть оправдано.

Наиболее оптимальный вариант применения датчика движения – это защитные функции. Если подсчитать, что вор может унести из дома или из квартиры, то стоимость подобных устройств не является столь высокой. Другими словами, наиболее оптимально использовать подобные устройства в охранных системах и здесь, альтернативы им практически нет. Главное – это правильно выбрать модель, в зависимости от типа охраняемого объекта.

Датчики движения, как и множество других радиоэлектронных или электромеханических приборов, облегчают человеку жизнь. Особенно это актуально в наши дни, когда человек испытывает большие морально-психологические нагрузки. Это приводит к тому, что человек зачастую многое забывает и электричество может работать в холостую, без пользы. А ведь для его генерации нужно затратить массу средств и материальных ресурсов, которые не безмерные и в ближайшее время скоро закончатся. И здесь вопрос экономии уже не столько финансовый, сколько этический. Каждый должен думать о том, что лишний киловатт энергии, выброшенный на ветер, это несколько килограммов сырья или земельных ресурсов, выброшенных также на ветер. Причем эти ресурсы не возобновляемые.
