Виды светодиодных лент

Содержание:

Сфера применения LED-лент

Разнообразные варианты применения можно разделить на несколько групп:

  • контурная подсветка фасадов и архитектурных элементов зданий.
  • в качестве основного освещения помещений;
  • эффектный осветительный элемент интерьера в дизайнерских проектах;
  • как подсветка над рабочими зонами;
  • источник местного освещения в витринах и на стеллажах;
  • подсветка автомобилей, выполняющая декоративную функцию;
  • практичная подсветка помещений в дежурном и аварийном режиме.

На основании четких требований к изделию и определенности условий применения можно будет сделать выбор, близкий к оптимальному.

Принцип работы и устройство светодиодной ленты

Светодиодная лента – источник света, который представляет собой плату с равноудаленными друг от друга светодиодами. Основание ленты изготовлено из диэлектрического материала толщиной от 0,2 до 0,5 мм, на нем располагаются токопроводящие дорожки и площадки. На эти монтажные площадки на ленте устанавливаются светодиоды и резисторы для ограничения тока. Главным элементом, который выполняет полезную работу по излучению света, является светодиод. Принцип его работы основан на электронно-дырочном переходе при пропускании через светодиод электрического тока в прямом направлении.

Для работы лента подсоединяется к специальному трансформатору, который понижает напряжение с 220В до 12-36В. Она может быть сделана во влагозащитном исполнении или без такового и может иметь специальный самоклеящийся слой для быстрого монтажа.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Какой выбрать контроллер

Контроллер нужен для управления цветами свечения LED-ленты. Он позволяет установить необходимые пропорции красного, зеленого и синего цветов и получить практически любой цвет, включая условно белый. Также можно управлять динамикой перехода от одного цвета к другому. Регулирование производится методом ШИМ, поэтому потери мощности при изменении яркости невелики. По потребительским свойствам большую часть цветных светорегуляторов можно разделить на категории:

  1. С дистанционным управлением. Выбор режима производится с пульта управления (подобно телевизионному или от другой бытовой аппаратуры). Связь между ПДУ и контроллером бывает по ИК-каналу или по радиоканалу (такие блоки имеют метку RF). В первом случае при установке надо обеспечить прямую видимость между передающей и приемной частью. Во втором таких ограничений нет. Можно управлять свечением даже в соседней комнате или спрятать приемную и исполнительную часть за элементами интерьера.

  2. Встраиваемый в подрозетники или в элементы мебели. Такой контроллер выглядит как футуристический выключатель освещения. Можно задавать режимы работы так же, как с ПДУ.

  3. Контроллер, управляемый от персонального компьютера. Возможности создания световых эффектов неограниченны. Но нужен под рукой включенный ПК.

Выбор блока управления по электрическим параметрам производится по двум основным характеристикам:

  • рабочее напряжение – должно совпадать с напряжением ленты и блока питания;
  • наибольшая мощность – должна соответствовать суммарной мощности ленты, которую планируется подсоединить.

Если требуется регулировать яркость очень длинного (а значит, очень мощного) светильника, с которым не сможет справиться ни один промышленный контроллер, понадобится усилитель.

Можно ли обойтись без контроллера

Контроллер не является принципиальным элементом, без которого RGB-светильник не будет работать. Подключение RGB ленты можно выполнить без него, включив все элементы светильника постоянно на полную яркость.


Подключение LED-светильника на максимальную яркость.

В этом варианте светильник будет излучать свет, близкий к белому. С экономической точки зрения смысла в этом нет – лента с белым цветом излучения стоит намного дешевле. Другой вариант – подключить цветную ленту для раздельной ручной регулировки каналов. Это можно сделать с помощью потенциометров или другим способом.

Подключение LED-светильника для ручной регулировки.

В этом варианте яркость каналов можно регулировать раздельно, устанавливая нужный цвет свечения, но на переменных резисторах бесполезно теряется часть мощности. Вместо потенциометров можно поставить отдельные выключатели и смешивать цвета на полной яркости.

Можно поискать другие способы регулировать ток в ручном режиме, но все эти методы позволяют получить лишь статическую картинку. Динамические световые эффекты возможны лишь с помощью RGB-контроллера.

ПК как источник питания

Такой вариант подключения достаточно распространён для обеспечения локального освещения околокомпьютерного пространства. Также можно подсветить и сам системный блок ПК изнутри или снаружи. Освещение монитора ПК полезно для снижения нагрузки на зрение в ночные часы работы.

Что касается самого подключения то оно достаточно простое. Штепсель «molex 4 pin» в ПК имеет четыре провода. На один подаётся ток в 12 вольт, на второй 5 вольт, а остальные два разъёма отведены для «земли». Достаточно заизолировать одну «землю» и 5 вольт. К оставшейся проводке лента припаивается в том порядке, как было обозначено выше.

Направления в применении

Диодные ленты в
качестве подсветки широко применяются в следующих областях:

  1. Как декоративное освещение при оформлении интерьера и экстерьера квартир, домов, деревьев, дворов, скверов.
  2. В качестве дополнительного светильника для улучшения видимости отдельных рабочих областей – кухонного фартука, мойки, обеденной зоны, стола в кабинете, барной стойки.
  3. Основной подсветкой в местах, где трудно или невозможно установить люстру. Например, гардеробное помещение, чулан, кладовая.
  4. Для создания оптических эффектов на границе раздела различных сред – в аквариуме, бассейне.
  5. В автотюнинге для светодиодной подсветки салона, приборной панели.
  6. Для внутреннего и наружного оформления на время проведения какого-либо мероприятия.

Подсветка на основе светодиодных лент может широко использоваться в любых других случаях – главное, соблюсти правила подключения и установки.

Как устроена LED-лента и принцип ее работы

Принцип работы ленты, как и любого LED-светильника, основан на способности полупроводниковых p-n переходов излучать при прохождении тока. Частота излучения может лежать в инфракрасном, видимом или ультрафиолетовом участке. Таким способом можно получить монохромное свечение, но не белый цвет, который является смесью цветов видимого участка спектра. Прорывом стала разработка LED, в которых светоизлучающим компонентом стало покрытие из люминофорного вещества. Его свечение инициируется за счет излучения p-n перехода, которое не обязательно должно быть видимым (обычно УФ-свечение). Это резко расширило область применения LED-светильников и с этого началось их триумфальное распространение.

Популярность гибких светильников основана на возможностях их применения. Такой прибор можно закрепить в самых разных местах с любой конфигурацией. Устройство светодиодной ленты несложно. На гибкую основу различной толщины нанесены группы светодиодов с гасящими резисторами или с адресными микросхемами. Вдоль полотна идут шины питания, с двух сторон заканчивающиеся контактными площадками. На другую сторону многие производители наносят клеевой слой для упрощения монтажа.


Различные типы гибких светильников с линиями разреза.

Полотно можно разрезать в указанных местах, формируя отрезки необходимой длины. Схемы групп, типы светодиодов и номиналы резисторов задают характеристики светильника и область его применения.

Подключение LED-ленты: общая информация

Для того, чтобы подключить светодиодную ленту в квартире или частном доме, потребуется приобрести блок питания с соответствующим классом защиты от пыли и влаги. Обычно используются блоки питания с выходным напряжением 12 В, реже – 24 В. Наиболее редко встречающиеся и не получившие широкого распространения – выпрямители на 36 В. Также существуют светодиодные ленты, подключающиеся к сети 220 в, однако и они требуют постоянного, а не переменного напряжения.

ФОТО: alfa-moduli.ruТак выглядит блок питания светодиодной ленты

Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Статья по теме:

Как соединить отрезки светодиодной ленты

На любой световой полосе есть маркировки, по которым её, при необходимости, можно разрезать. При этом, каждый из контактов в промаркированном месте отмечается. Это означает, что при необходимости можно спаять оставшиеся отрезки светодиодной ленты в единое целое, используя провода, или же соединить их специальными коннекторами, продающимися в любом магазине электротехнических изделий.

ФОТО: arlight-russia.ruЧётко видны места, по которым ленту можно разрезать

Также к блоку питания можно подключить и отдельные отрезки ленты. Для этого используются аналогичные элементы и инструменты: паяльник с проводами или коннектор.

Схема подключения светодиодных лент к сети 220 В

Чтобы светодиодная лента светилась от переменного напряжения 220 В нужно его преобразовать в постоянное и понизить до 12 или 24 В. Для этого применяется блок питания, рассчитанный на определенную мощность. Но какова бы эта мощность ни была необходимо соблюдать полярность подключения, то есть плюс блока питания должен быть подключен к плюсу светодиодной ленты, иначе она светиться не будет.

Подключение с использованием одного блока питания (его мощность должна соответствовать суммарной мощности количеству лент)

Подключаются светильники к блоку питания параллельно: тогда суммарная мощность количества лент не должна превышать мощность блока питания. Если светодиодные ленты подключить последовательно, хорошо будет светить первая лента, а остальные будут просто «тлеть» и, причем нагреваясь. А как известно, перегрев чипов приводит к преждевременному выходу их из строя.

Какая полярность светодиодов

Если диод не светится, значит ток не движется по прямой. Это значит, что при производстве диода не были учтены катод и анод. Полярность светодиодов практически не подлежит визуальному определению. Выявить ее можно при помощи мультимера, технической документации и простого монтажа по схеме.

P-n переход подключают к источнику постоянного напряжения в зависимости от полярности выводов. Под действием напряжения начинают двигаться свободные отрицательно заряженные электроны и дырки с положительным зарядом в направлении к полюсам.

В p-n переходе заряды создают рекомбинацию, электроны перемещаются из зоны проводимости в зону валентности, преодолевая уровень Ферми. Часть энергии выходит с выделением волн света разного спектра и яркости.

Схема сборки конструкции

Как будет работать светодиодная лампа напрямую зависит от производителя и цены изделия. Отличия можно заметить, если снять рассеиватель

В первую очередь стоит обратить внимание на качество пайки чипов, а также соединительных проводов. Дешевые лампочки служат меньше, чем качественные и дорогие

Низкокачественные китайские лампочки

Приобретая лампочку не более чем за 3 доллара, не стоит рассчитывать на симметричное расположение светодиодов на плате. Это говорит о том, что пайка выполнялась вручную и на скорую руку, а провода подбирались с минимальным сечением. Надёжного драйвера здесь также не будет. Вместо него реализована бестрансформаторная схема с выпрямителем и конденсатором.

Схема китайской лампочки.

Если приходится проводить диагностику и после ремонтировать лампы подобного типа, следует обязательно придерживаться особой техники безопасности. Каждый элемент, который является составляющей одной цепи, может находиться под напряжением, опасным для человека. Если случайно дотронутся до одной из токоведущих частей, можно получить удар током. То же самое может произойти, если щуп мультиметра случайно соскользнёт и спровоцирует короткое замыкание.

Фирменные светодиодные лампы

Дорогие и качественные лампочки имеют приятный внешний вид, но это далеко не все преимущества. Качество элементной базы будет значительно выше, чем у китайского аналога, приобретённого по низкой цене. Установленный драйвер отличается сложным устройством. Один из способов его сборки подразумевает установку импульсного трансформатора, а также преобразователя тока, который в дальнейшем стабилизирует полученную нагрузку.

Качественная лампа LED.

Трансформатор может не устанавливаться. Основная нагрузка будет направлена на микросхему, стабилизирующую входное напряжение, которая:

  1. имеет систему отрицательной обратной связи;
  2. возможность диммирования;
  3. поддерживает ток с заданной шириной импульса.

Схема без трансформатора.

Выбирая качественную светодиодную лампочку на 220 В с токовым драйвером, покупатель получает защищенное от помех и скачков в сети устройство, которое соответствует характеристикам, указанным в паспорте. Установленный здесь радиатор обеспечит быстрый теплоотвод. Эта лампочка будет служить более чем в 5 раз дольше дешевой китайской.

Управление работой адресной светодиодной ленты

Адресная светодиодная лента при простом подключении питания не будет каким-либо образом реагировать на появление питания. Для включения ей требуется поступление управляющего кода на контакт DIN. Вполне возможно, что случайные или намеренный касания руками этого контакта могут привести к появлению помех, что воспримется драйвером как сигнал и какой-то из светодиодов начнет светиться.

При правильном подключении на управляющий вход светодиодной ленты поступает цифровой сигнал по 3 байта на каждый светодиод. 1 бит информации передается за 1.25 мкс, весь пакет данных для одного светодиода будет передан за 30 мкс. Первый ШИМ-драйвер забирает первый пришедший пакет из 3 байт и передает следующие данные дальше. После отправки первого пакета делается пауза 50 мкс, что дает понять следующему драйверу о необходимости принимать данные. Так происходит передача данных всем следующим светодиодам до момента, пока пауза не превысит 50 мкс. Более длительная пауза будет говорить о том, что цикл будет повторяться заново с отправкой новых данных.


При использовании Arduino предлагается использовать готовые библиотеки, с помощью которых наиболее просто написать программы для управления адресными светодиодными лентами. К таким относятся FastLED и Adafruit NeoPixel.

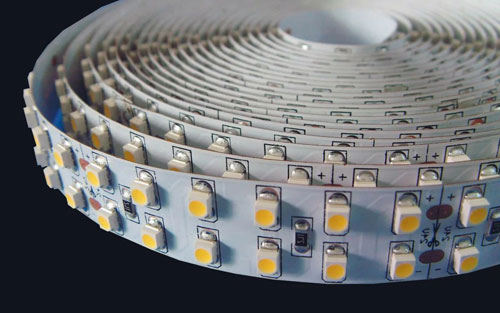

Что собой представляет светодиодная лента

Led-полоска представляет собой гибкую полимерную ленту толщиной 2-3 мм, шириной 8-10 мм и длиной в несколько метров и размещенными на ней диодами, проводниками и резисторами.

Светодиодная лента разделена на участки с обозначением линии отреза, по которым ее можно разделять на фрагменты в ходе монтажа. Среди ее основных характеристик выделяются:

  1. Мощность отдельных лэд-элементов.
  2. Количество светодиодов на единицу длины. Как правило, их величина варьируется в широких пределах – от 30 до 240 на один метр. С повышением числа падает мощность каждого элемента.
  3. Размер светодиодного кристалла (3528, 2835, 5050 и проч.).
  4. Степень влагозащищенности. Для установки светодиодной подсветки на улице или внутри помещения с повышенной влажностью (например, в сауне или бассейне), применяют модели с уровнем стойкости к воде от IP65. В отличие от стандартных экземпляров их поверхность покрыта слоем силикона или пластиковой оболочкой.

Лед-лента может быть
как моно-, так и полихромной RGB. В последнем случае для управления
переключения между цветами в схему также требуется включить контроллер. RGB Led-полоска
имеет четыре контакта – один на массу и по одному на конкретную цветовую линию
(красную, зеленую и синюю).

Особенности монтажа

Большинство производителей делают светодиодные ленты для подсветки с самоклеящейся основой. Такой двухсторонний скотч позволит легко и быстро монтировать лед-полоску на гипсокартон, дерево, штукатурку, металл.

Однако при ее установке нужно учитывать, что led-кристаллы во время свечения выделяют тепло, и чем они ярче, тем его больше – настолько, что может повредить сами диоды. Поэтому рассмотрим, как сделать монтаж лэд-системы с радиатором и без, и что использовать в качестве материала для отведения тепла.

На радиаторе или без

Вопрос о том, нужен ли
радиатор для лед-подсветки решить просто: для led-элементов габаритами 3528 –
2835 и ниже, расположенными на светодиодной ленте в один ряд с плотностью не
выше 60 штук на один метр, отведение тепла не требуется. При отличающихся от
этих параметров для диодных лент обязательно понадобится отвод нагрева.

Первыми признаками поражения кристаллов является ухудшение их яркости. Например, свечение лэд-полоски 5050 после непрерывной работы в течение трех десятков часов без батареи по сравнению с новой стало настолько хуже, что разницу можно было видеть невооруженным глазом.

Что использовать как радиатор

В качестве радиатора
для отвода тепла от светодиодной подсветки на базе лед-полоски лучше использовать
дюралюминиевый или стальной оцинкованный профиль. Такие материалы отличаются
идеальными теплопроводными показателями. Лучшим решением будут уголки, полоски
или П-профили из этих сплавов. Led-лента закрепляется на них также, как и на
любую другую поверхность – самоклеящейся основой (изначально обезжирив и
зачистив металл). Для более надежной фиксации основу радиатора можно
предварительно слегка подогреть строительным феном.

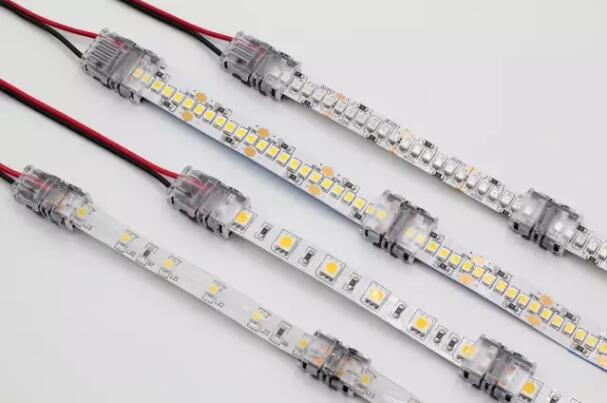

Как соединить светодиодную ленту

Быстро соединить
светодиодную ленту с блоком питания или контроллером можно с помощью
специальных зажимных устройств – коннекторов. Главное при их выборе, чтобы
количество контактов соответствовало их числу на лед-полоске. Например, для монохрома
– это два, а для RGB – четыре. Перед началом процедуры необходимо
удостовериться, что клеммы на материале полоски открыты.

На влагостойких моделях
они покрыты слоем силикона. Его нужно снять острым лезвием с лицевой стороны
(противоположному самоклеящемуся слою), не повредив материал. Далее
светодиодная полоска аккуратно вставляется в коннектор, и крышка зажима плотно
закрывается. Соединение готово и при правильном подходе будет исправно на
протяжении многих лет службы.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Где использовать светодиодные ленты?

Вариантов применения такого источника света масса. Один из самых популярных – дизайн интерьера. Любую слабо освещенную зону можно осветить этим прибором, причем выбрать подходящее место, где свет не будет бить прямо в глаза. Светодиодная лента в интерьере незаменима в комнатах с низкими потолками, где нет возможности установить точечные светильники. Ленты со светодиодами активно используют в дизайне экстерьера – украшения фонтанов, бассейнов, фасадов домов, различных архитектурных элементов. Рекламная подсветка – еще одна область ее применения, как и автомобильный декор.

Установка LED ленты в аквариум

Монтаж светодиодного освещения, несмотря на кажущуюся сложность, на самом деле не требует особых знаний и умений. Это самый простой и безопасный способ, особенно для начинающих аквариумистов.

Для установки подсветки нам потребуются следующие инструменты и материалы:

  • LED лента (от английского Light-Emitting Diode);
  • блок питания;
  • водостойкий клей;
  • герметик;
  • ножницы;
  • канцелярский нож.

Установка светильника начинается с того, что необходимо отрезать определенное количество ленты для изготовления подсветки. Правило семь раз отмерь и один раз отрежь здесь как нельзя кстати. На ленте специальным значком отмечены места разрезов. Если вы отрежете в другом месте, то этот кусок останется нерабочим. Лучше не ошибаться и внимательно следить, как и где резать. При помощи ножниц отделяем необходимое количество ленты, ориентируясь на значки. Эту операцию следует повторить столько раз, сколько отрезков потребуется для монтажа освещения.

Получив необходимое количество идентичных частей диодной полосы, подключаем к источнику питания от электрической сети. Для этого зачищаем края ленты от силиконовой пленки, защищающей светильник от влаги в местах непосредственного контакта. Делаем аккуратный надрез, чтобы не повредить токоведущие дорожки.

Снимаем отрезанный защитный слой. Под ним находятся электрические провода, один из них плюс, а второй – минус. Таким же образом зачищаем все отрезки, которые подготовлены для светильника.

Далее приступаем к пайке, соединяя между собой все отрезки, оставив незадействованным только один конец, который является окончанием ленты. После пайки между собой двух отрезков проверяем работоспособность подсоединив к блоку питания – плюс к плюсу, минус к минусу.

Проверку необходимо проводить последовательно, чтобы потом не выяснять, в каком месте произошел обрыв или просто нет контакта. После того, как спаяем все участки между собой, снова проводим проверку работоспособности. Если все работает, то приступаем к установке на корпус крышки аквариума.

Перед наклейкой ленты обезжириваем поверхность для надежного сцепления. Протирать можно любым растворителем. У самой светодиодной полосы клейкая основа, ее очищать не нужно.

Клеим ленту на крышку, еще раз проверяем, все ли работает. Затем герметиком изолируем все места пайки. Питающие провода фиксируем клеем. Если лента имеет уровень защищённости ниже, чем IP 65, будет правильным поместить светильник в защитный короб для предохранения от испарений воды. Блок питания и устройство включения/выключения располагается с внешней стороны, чтобы исключить попадание влаги и создать условия для правильного теплообмена.

Как подключить светодиодную ленту?

Нет ничего сложного в том, чтобы запустить в работу этот источник света. Подключение светодиодной ленты к блоку питания осуществляется с помощью коротких проводов. Как правило, лента оборудована ими сразу, а если нет, то можно припаять провода самостоятельно. При желании ее можно укоротить, но делать это лучше в местах, указанных производителем, иначе пара соседних диодов гореть не будет.

https://youtube.com/watch?v=EmdDpr5sJH8%250D

Короб для светодиодной ленты

Обустройство подсветки предметов мебели и интерьера – задача непростая. Самый простой вариант монтажа ленты – приклеить ее к нужной поверхности, но если необходимо спрятать источник света в полу, потолке или стене, используется специальный короб. Он может быть прозрачным, матовым, выполняться из самых разных материалов – пластика, алюминия и так далее. Рассеиватель для светодиодной ленты, как еще называют короб, может иметь форму угла, крепиться к любой поверхности или прятаться в стене.

При желании реально приобрести водонепроницаемый короб, который выбирают для комнат с повышенной влажностью. Пластиковое приспособление стоит недорого, к тому же легко крепится к гипсокартону, позволяя реализовать самые смелые дизайнерские решения. Алюминиевые хорошо защищают ленту от механических повреждений, воды и перегрева благодаря высокой теплопроводности.

Как соединить светодиодную ленту?

Если в процессе работы требуется соединить два отрезка ленты, то их либо спаивают, либо сцепляют с помощью соединительных коннекторов. Ленту разрезают по обозначенному на ней месту. Расположенные рядом контактные площадки необходимо зачистить, залудить, а после соединить при помощи тонких проводов. Установка светодиодной ленты после этого осуществляется по вышеописанной схеме путем подключения к блоку питания.

https://youtube.com/watch?v=Yi6deZOGIRA%250D

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
