Как сделать бетон, приготовление бетона своими руками

Эксплуатационные свойства

Прочность на сжатие

Основной показатель, которым характеризуется бетон — прочность на сжатие. По ней устанавливается класс бетона.

Класс бетона В  — это кубиковая прочность в МПа, принимаемая с гарантированной обеспеченностью (доверительной вероятностью) 0,95. Это значит, что установленное классом свойство обеспечивается не менее чем в 95 случаях из 100 и лишь в пяти случаях можно ожидать его не выполненным.

Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», класс обозначается латинской буквой «B» и цифрами, показывающими выдерживаемое давление в мегапаскалях (МПа). Например, обозначение В25 означает, что стандартные кубики (150×150×150 мм), изготовленные из бетона данного класса, в 95 % случаев выдерживают давление 25 МПа. Для расчёта показателя прочности необходимо учитывать и коэффициенты, например, для бетона класса В25 по прочности на сжатие нормативное сопротивление Rbn, применяемое в расчетах, составляет 18,5 МПа, а расчётное сопротивление Rb — 14,5 МПа.

Возраст бетона, отвечающий его классу по прочности на сжатие и осевое растяжение, назначается при проектировании, исходя из возможных реальных сроков загрузки конструкции проектными нагрузками, способа возведения, условий твердения бетона. При отсутствии этих данных класс бетона устанавливается в возрасте 28 суток.

Наряду с классами, прочность бетона также задается марками, обозначаемыми латинской буквой «М» и цифрами от 50 до 1000, означающими предел прочности на сжатие в кгс/см². ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия» устанавливает следующее соответствие между марками и классами при коэффициенте вариации прочности бетона 13,5 %:

Класс бетонапо прочности	Ближайшая марка бетонапо прочности
B3,5	М50
B5	М75
B7,5	М100
B10	М150
B12,5	М150
B15	М200
B20	М250
B22,5	М300
B25	М350
B27,5	М350
B30	М400
B35	М450
B40	М550
B45	М600
B50	М700
B55	М750
B60	М800
B65	М900
B70	М900
B75	М1000
B80	М1000

Из актуальной версии ГОСТ 26633-2015 данная таблица изъята, так как вводит в заблуждение.

До момента испытаний образцы бетона должны храниться в камерах нормального твердения, проверка прочности готовой конструкции может осуществляться неразрушающими методами контроля с помощью молотков Кашкарова, Физделя или Шмидта, склерометров различных конструкций, ультразвуковых приборов и других.

Удобоукладываемость

Согласно ГОСТ 7473-2010 «Смеси бетонные. Технические условия», по удобоукладываемости (обозначается буквой «П») различают бетоны:

• сверхжёсткие (жёсткость более 50 секунд);
• жёсткие (жёсткость от 5 до 50 секунд);
• подвижные (жёсткость менее 4 секунд, подразделяются по осадке конуса).

ГОСТ устанавливает следующие обозначения бетонных смесей по удобоукладываемости:

Марка по удобоукладываемости	Норма по жёсткости, с	Осадка конуса, см
Сверхжёсткие смеси
СЖ3	Более 100	—
СЖ2	51—100	—
СЖ1	менее 50	—
Жёсткие смеси
Ж4	31—60	—
Ж3	21—30	—
Ж2	11—20	—
Ж1	5—10	—
Подвижные смеси
П1	4 и менее	1—4
П2	—	5—9
П3	—	10—15
П4	—	16—20
П5	—	21 и более

Показатель удобоукладываемости имеет решающее значение при бетонировании с помощью бетононасоса. Для прокачки насосом используют смеси с показателем удобоукладываемости не ниже П2.

Другие важные показатели

• Прочность на изгиб.
• Морозостойкость — обозначается латинской буквой «F» и цифрами 50-1000, означающими количество циклов замерзания-оттаивания, которые способен выдержать бетон.
• Водонепроницаемость — обозначается латинской буквой «W» и цифрами от 2 до 20, обозначающими давление воды, которое должен выдержать образец-цилиндр данной марки.

Для испытаний бетона на морозостойкость и водонепроницаемость используются испытательные климатические камеры.

Общие характеристики бетона

К основным характеристикам бетона относят следующие.

• Прочность. Под ней понимают способность материала выдержать определенную нагрузку. Определяется в килограмм-силах на квадратный метр (кг/м2). Если говорить простым языком, этот параметр показывает, какой вес способен выдержать бетон определенной толщины площадью 1 м2. Чем больше цифра, тем выше прочность.
• Пластичность. Под ней понимают способность незатвердевшего бетона растекаться и заполнять собой полости. Параметр обозначают буквой П и цифрой. Чем больше число, тем более текуч материал. Пластичность подбирают исходя из задач. Например, для создания опалубки сложной геометрии требуется бетон с высокой текучестью (от П-4 и выше). Если взять менее пластичный, он не сможет равномерно заполнить все участки, что в дальнейшем приведет к появлению трещин или даже обрушению.
• Водонепроницаемость. Под ней понимают способность бетона сопротивляться проникновению влаги. Это качество определяет в первую очередь состав и марка цемента, которые используются для создания материала.
• Морозостойкость. Это стойкость к отрицательным температурам. Обычно морозостойкости добиваются с помощью добавления в раствор пластификаторов. Если бетон хорошо переносит холод, срок его службы существенно повышается. Однако следует иметь в виду, что раствор с добавлением пластификатора очень быстро схватывается.

Характерные отличия бетона

Этот материал под действием воды быстро твердеет. Это позволяет применять его при строительстве фундамента, стен, использовать для получения полового покрытия.

Изготовление бетонной смеси.

Основные составляющие

Бетон состоит из смеси нескольких продуктов. Чаще всего применяются следующие компоненты:

• цементный раствор;
• разные сорта песка;
• гравий или щебень в виде заполнителя.

Для получения качественного бетона применяются специальные сорта цемента, например, портландцемент, имеющий большую прочность. Для сооружения массивных построек выбирают марки М350-500, т.к. другие типы продукта не подходят при производстве бетона.

В растворе употребляют чистый речной песок, без глинистых фракций. При заполнении смеси в нее добавляют гальку, гранитный гравий и щебенку.

Дополнительные примеси

В качестве пластифицирующего вещества в бетон вводят материал С-3. Он повышает уровень зацепления бетона и арматуры, увеличивает пластичность смеси, ее морозостойкость.

Для улучшения прочностных , например, при возведении фундамента на неустойчивых почвах, внутрь раствора вводят добавки. Это позволяет использовать полученный строительный материал для производства массивных конструкций. В нужных местах устанавливается опалубка из деревянных досок или фанерных щитов, а затем между ними заливают бетонную смесь.

Применяются следующие армированные добавки:

• стекловолоконные жгуты и щиты;
• металлические прутки;
• волокна из полимера или базальта.

Последний вид добавок не поддается гниению, а базальтовые штыри не горят.

Разновидности бетона

Строительные смеси делятся по массе, назначению и наличию различных вяжущих веществ.

Бетон бывает следующих видов:

• наилегчайший сорт;
• легкий тип;
• облегченная разновидность;
• тяжелая смесь;
• особо тяжелый тип.

По назначению бетон делится на следующие категории:

• специальные растворы, устойчивые к радиоактивному излучению, химическому воздействию, высоким температурам и сильным морозам;
• конструкционные смеси, которые применяют для несущих поверхностей (железобетон);
• продукт, пропитанный монополимерным волокном и выдерживающий различные напряжения (скручивание, сдвиг и т. д.).

В зависимости от примененных вяжущих веществ бетон подразделяется на следующие разновидности:

• разновидность с добавлением шлака и гипса;
• смесь из портландцемента и различных пластификаторов;
• силикатный бетон, содержащий вяжущую известковую массу и силикатные или алюминатные добавки.

Бетон имеет более широкую сферу применения при строительных работах, т.к. он прочнее цемента. Но его нельзя применить в виде декоративного покрытия для отделки отдельных элементов сооружения. Цемент по сравнению с бетонной смесью быстро стареет, покрывается трещинами, а затем рассыпается.

Пропорции компонентов

Таблица пропорций компонентов бетонной смеси.

Изготовление бетона своими руками – процесс, при котором необходимо учесть пропорции всех компонентов, входящих в состав смеси. Основным является водоцементное соотношение (В/Ц). Идеальной считается смесь с содержанием 25-30 % воды. Но изготовив бетон в такой пропорции, мы получим слишком сухую смесь, которую впоследствии практически невозможно будет уложить. Воду в состав добавляют с некоторым избытком.

Определить водоцементное соотношение при приготовлении требуемой марки бетона можно по следующей таблице:

Марка портланд-цемента	Марка бетона
300	250	200	150	100	75
600	0,62	0,70	0,78	–	–	–
500	0,56	0,62	0.71	0,78	–	–
400	–	0,55	0,62	0,75	0,89	–
300	–	–	0,56	0,68	0,79	0,88
200	–	–	–	0,62	0,76	0,86

По данным таблицы, к примеру, можно определить, что для приготовления бетона марки М250 из цемента марки 400 необходимо выдержать пропорции В/Ц=0,62/1.

Характеристики бетона

Бетонные составы отличаются следующими техническими характеристиками:

• прочность;
• пластичность;
• водонепроницаемость;
• жесткость;
• морозоустойчивость;
• долговечность и т.д.

Прочность

Прочность определяется пропорциями основных компонентов (песка, очищенной воды, заполнителей и цементного порошка), которые отличаются в зависимости от марки состава и назначения продукции. Прочность на сжатие определяется в МПа.

Марка продукции указывает на объем цемента в жидком составе:

Класс стройматериала	Прочность, кг с/кв.см	смеси
В 5	65	М 75
В 7,5	98	М 100
В 10	131	М 150
В 12,5	164	М 150
В 15	196	М 200
В 20	262	М 250
В 25	327	М 350

Составы из бетона М100-М150 по качественным характеристикам подходят для фундаментного основания, подготовки стяжек, создания тротуарных дорожек, подъездных путей. Бетон марок М250-М350 относится к популярным в разных видах строительных работ (фундаментные основания, стяжки, отмостки, лестничные пролеты, мостовые сооружения и т.д.). Составы марок от М400 применяются в промышленных строительных работах.

Пластичность

Важная характеристика стройматериала — пластичность бетона. Высокая пластичность раствора позволяет точнее заполнять формы опалубки. При невысоком показателе могут образовываться пустоты в конструкции, которые способствуют деформации плиты.

Для типовых построек применяется бетон с показателем пластичности П-2-П-3; для сложных конфигураций опалубки и при выполнении работ в местах труднодоступных, для уличных садовых форм и других сооружений рекомендуют применять состав от П-4.

Водонепроницаемость и морозостойкость

На водонепроницаемость материала влияет количество в подготовленном продукте. При высокой марке состава бетон более устойчив к повышенной влажности. Параметр морозоустойчивости изменяется в соответствии с включением пластификаторов. Морозостойкие смеси быстро застывают, что необходимо учитывать при заливке в опалубку или другую форму.

Расчет состава бетона

Чтобы бетон был прочным, важно правильно подобрать пропорцию его компонентов. Самый распространенный вариант – 1:3:6 для цемента, песка и наполнителя соответственно

Такое соотношение можно назвать универсальным. Оно обеспечивает достаточную прочность практически при любых условиях.

Масса воды, которая будет использоваться для замешивания, должна составлять 50 % от веса всех остальных компонентов. Это – «золотая середина», идеальная пропорция. Если взять больше жидкости, раствор получится слишком жидким, а если меньше – слишком густым. В обоих случаях во время работы возникнут проблемы.

Следует иметь в виду, что пропорции материалов будут меняться в зависимости от того, какой марки бетон необходимо получить. Ниже представлена таблица, в которой указаны подходящие соотношения материалов.

Марка бетона	Соотношение цемент/песок/щебень
Марка цемента
М400	М500
М100	1 : 4,6 : 7	1 : 5,8 : 8,1
М150	1 : 3,5 : 5,7	1 : 4,5 : 6,6
М200	1 : 2,8 : 4,8	1 : 3,5 : 5,6
М250	1 : 2,1 : 3,9	1 : 2,6 : 4,5
М300	1 : 1,9 : 3,7	1 : 2,4 : 4,3
М400	1 : 1,2 : 2,7	1 : 1,6 : 3,2
М450	1 : 1,1 : 2,5	1 : 1,4 : 2,9

Какое должно быть соотношение материалов для приготовления дома бетона?

Чтобы правильно сделать бетон, пропорции компонентов должны быть учтены в обязательном порядке. Рассмотрим вначале соотношения на примере цемента марки 400 (см. таблицу).

Марка получаемого бетона	Состав, кг (Ц:Щ:П)
100	1:7:4,6
150	1: 5,7:3,5
200	1:4,8:2,8
250	1:3,9:2,1
300	1:3,7:1,9
400	1:2,7:1,2
450	1:2,5:1,1

Если взять цемент марки 500, то таблица будет выглядеть следующим образом.

Марка получаемого бетона	Состав, кг (Ц:Щ:П)
100	1:8,1:5,8
150	1:6,6:4,5
200	1:5,6:3,5
250	1:4,5:2,6
300	1:4,3:2,4
400	1:3,2:1,6
450	1:2,9:1,4

Теперь вы знаете, как сделать бетон своими руками и избежать неприятных последствий. В таблицах приведены оптимальные пропорции, гарантирующие хорошую плотность и нормальные связывающие качества.

Основные составляющие бетона и требования к их качеству

Прежде чем взяться делать бетон своими руками, следует выяснить, из каких компонентов он состоит и какими свойствами должны обладать его составляющие.

Любой качественный бетон, независимо от его назначения, состоит из цемента, строительного песка, щебня и воды, которые смешиваются в определенных пропорциях, зависящих от сферы применения данного стройматериала. Каждый из компонентов бетона должен обладать следующими свойствами:

1. Цемент. Представляет сбой ключевой элемент бетонной смеси, без которого изготовление бетона невозможно. Степень прочности стройматериала зависит от марки цемента. Чтобы приготовить высококачественный бетон, чаще всего применяется цемент марки 500 или 400.
2. Песок. Для использования в бетонной смеси, как правило, берется песок, в котором незначителен процент глины и прочих примесей (не более 1%). Под такие параметры лучше всего подходит морской (речной) песок.
3. Щебень. Это специально раздробленная горная порода, которая за счет неровных зазубренных поверхностей прочно связывает раствор. В состав обычного бетона включается щебень крупностью от 5 до 20 мм.
4. Вода. Используемая жидкость должна быть чистой, без хлорки, масла и прочих примесей.

Пропорции по марке бетона

Марка портландцемента	Марка бетона	Пропорции по объему, л	Объем бетона, л, при расходе 10 л. цемента
Цемент	Песка	Щебня
400	100	1	4,1	6,1	78
150	1	3,2	5,0	64
200	1	2,5	4,2	54
250	1	1,9	3,4	43
300	1	1,7	3,2	41
400	1	1,1	2,4	31
450	1	1,0	2,2	29
500	100	1	5,3	7,1	90
150	1	4,0	5,8	73
200	1	3,2	4,9	62
250	1	2,4	3,9	50
300	1	2,2	3,7	47
400	1	1,4	2,8	36
450	1	1,2	2,5	32
Количество воды не указанно и зависит от требуемой консистенции и пластичности бетона.

Замешивать бетон можно как в ручную, так и механическим способом. Безусловно, второй вариант обеспечивает большее качество бетона, поскольку создает однородную по составу смесь, равномерно распределяя все ингредиенты.

Основные компоненты бетона, оптимальные пропорции и состав

Бетон в жидком состоянии представляет собой раствор. Его состав зависит от области применения. Обязательными компонентами являются: песок, цемент, вода. Раствор используют при кладке кирпича, шлакоблоков, для штукатурки, чистовой стяжки.

При заливке фундамента, черновой стяжки, сооружении других объемных конструкций в раствор добавляют третий компонент – мелкий камень. Это может быть щебень, гранулированный отсев, другие виды каменной крошки.

 Правильная пропорция цемента и воды рассчитывается в килограммах. В идеале оптимальное водоцементное отношение (ВЦО) имеет показатель 0.5, то есть, на 2 кг сухого цемента требуется 1 кг воды. ВЦО напрямую влияет на прочность и пористость застывшего бетона. Лишняя вода не вступает в реакцию с цементом. Она остается внутри бетона в неизменном состоянии, образуя пустоты. Недостаток воды тоже ухудшает качество бетонной конструкции, так как не весь цемент прореагирует в растворе.

Зависимость прочности бетона от водоцементного соотношения.

При расчете количества воды учитывают поглотительные свойства наполнителей. Тот же песок бывает сухой и влажный. Воду даже поглощает каменная крошка. Иногда наполнителями используют древесные опилки. Материалу свойственен большой показатель поглощения. Перед внесением опилки нужно смочить, чтобы они вобрали нужную норму воды и не вытягивали ее из раствора.

Выполнение определенных видов работ может потребовать нарушения норм. При соблюдении водоцементного отношения бетон получается жесткий. Таким раствором сложно заполнять опалубку с армированным каркасом, так как остаются пустоты, ослабляющие монолитную конструкцию. Существует 2 варианта решения этой проблемы:

1. В раствор для разжижения добавляют воды. Чтобы не снизить прочность бетона, пропорционально увеличивают количество сухого цемента. В разжиженным бетоне улучшается текучесть, сохраняется марка, но увеличивается расход сухого материала.
2. В раствор добавляют пластификатор. Специальная добавка увеличивает пластичность массы. В этом случаем раствор приобретает текучесть, но марка бетона и расход сухого цемента остается неизменный.

Пластификатора добавляют маленький процент (зависит от используемой марки добавки), но он остаточно дорогой. Поэтому в быту нашли ему замену. Вместо пластификатора добавляют различные моющие средства. Независимо от выбранного вещества, его сначала растворяют в воде. Только после оседания пены вливают в раствор.

Точные пропорции компонентов бетона в килограммах соблюдать на стройке сложно. Поэтому в качестве единицы меры обычно используют ведро.

Пропорции компонентов каждый раз будут разные и они зависят от того, какую марку бетона необходимо получить, и какая марка цемента будет использоваться. Допустим, требуется залить фундамент или черновую стяжку. Имеется сухой цемент М-400. Бетон нужен марки М-200.

Используя мерником десятилитровое ведро, в бетономешалку засыпают следующее количество ингредиентов в соотношении 2:5:9:

• цемент – 2 ведра;
• песок – 5 ведер;
• щебень – 9 ведер.

Для сохранения правильного водоцементного соотношения воду добавляют примерно в количестве 50% от общего веса цемента. Масса двух ведер цемента примерно равна 25 кг (12,5+12,5), поэтому воды отмеряют 12,5 кг. Здесь проще один раз взвесить массу воды в ведре, сделать отметку, чтобы потом каждый раз не хвататься за весы.

Ниже даны две таблицы пропорций компонентов бетона для марки цемента М400 и М500. Главная колонка – соотношение компонентов по объему. Компоненты можно отмерять в ведрах при необходимости уменьшив их число. Например, пропорцию 10:41:61 если разделить на 5, то получим пропорцию 2:8:12. Так как цемента понадобится два ведра общим весом примерно 25 кг, то воды добавляем в раствор примерно половину от этого веса, то есть 12.5кг.

Виды полимерного бетона

В зависимости от состава, задач и технических характеристик новое поколение бетона подразделяется на несколько видов:

• полимерцементный. Показывает высокую прочность бетона и позволяет использовать его при отделке кирпича, плит и даже при строительстве аэродромов,
• пластобетон. Имеет отличную устойчивость к реакциям на кислотно-щелочную среду и температурный дисбаланс,
• бетонополимер. Готовый полимерный блок, пропитанный мономерами, характеризуется долговечностью, прочностью и отлично зарекомендовал себя при резких перепадах температуры.

Кроме этого, в зависимости от строительных работ полимербетон может быть наполненным и каркасным молекулярным. В первом случае в составе присутствуют такие органические материалы, как кварцевый песок, щебень, гравий. Во втором заполнение бетона осуществляется за счет полимерных веществ.

Полимербетон используется во многих строительных сферах:

• в качестве изоляционного покрытия бетона и для защиты теплых полов,
• при кладке высокопрочного кирпича и декоративной отделки фасада,
• в качестве атмосферостойкого покрасочного материала,
• для шпаклевочных работ и штукатурки,
• в качестве клеевого раствора для облицовочной плитки.

Характеристики полимербетона позволяют использовать его для создания архитектурных и декораторских изделий, несущих конструкций и даже предметов мебели.

Заполнитель

Для получения прочного бетона без крупного заполнителя не обойтись. Для высокопрочного бетона предпочтительнее щебень, а для среднего подойдет и куда более дешёвый гравий. На стоимость материала влияет вид дробления — щебенка получается механическим путем, отличается шероховатостью и наличием острых углов. Гравий под действием естественных причин имеет более округлую форму. Нельзя использовать речной или морской гравий, отполированный течением, он не даст нужной сцепки с раствором. Для фундамента лучше брать гравий разных размеров — от среднего до крупного (с элементами от 10 до 35 мм), это даст частицам возможность создания более равномерной основы. Для лестниц и декоративных элементов понадобится мелкий гравий диаметром не более 7 мм.

Совет эксперта: храните щебень и гравий на брезенте, чтобы предотвратить естественное загрязнение и увлажнение от почвы.

Процесс приготовления

Как сделать бетон своими руками? Чем его замешивать? От необходимого количества раствора будет выбираться способ замеса. Есть два варианта: ручной и механический.

Ручной способ

Как приготовить бетон в домашних условиях, если в планы строительства расходы на бетономешалку не входят? Есть старая ванна, лопата, можете воспользоваться своими руками. Крупным объемам данный способ не подходит, для маленьких он незаменим. Известны два способа изготовления раствора:

Первый

Песок, цемент смешиваются в сухом виде, после добавляется вода, остальные компоненты. Материалы распределяются равномерно, но процедуре добавления воды стоит уделить особое внимание. Есть вероятность, что часть сухих компонентов может остаться на дне, не попасть в раствор, нарушив процентное соотношение

Тщательно, но недолго, перемешивайте составляющие, не допускайте застывания бетона. На внешних характеристиках раствора подобные мелочи не отобразятся, для технических характеристик это не мелочи, а опасность потерять прочность.
Второй. Отмеряется необходимое количество воды, добавляются цемент, песок, заполнитель и добавки. Второй способ лучше первого сочетается с малым количеством бетона. Смело нужно использовать его самому.

Бетономешалка

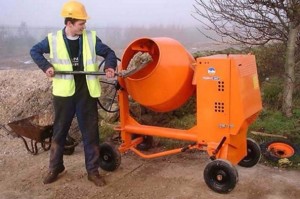

Использование бетономешалки.

Обеспечить стройку бетоном при помощи бетономешалки получится быстро, качественно. Устройство делится на гравитационное и механическое. Аппарат ставят на расстоянии 40 метров от того места, где понадобится бетон. Маленькое расстояние позволит изготовить качественный раствор, доставить его к строительной площадке быстрее, прежде чем он начнет застывать. Между собой бетономешалки отличаются объемом.

Порядок изготовления следующий:

• Включаем машину, заливаем часть воды (10 -15 % оставить) и помещаем в нее цемент (если часть воды оставляем, оставляем количество вяжущего порошка в равных пропорциях).
• Постепенно добавляем песок. Процесс перемешивания занимает 3-4 минуты. Во избежание комков, минеральный порошок соединяется с песком, после добавляется вода.
• В готовый цементный раствор присоединяем необходимые пластификаторы, армирующие компоненты.
• Помещаем щебень в последнюю очередь. При необходимости добавляем жидкость – вода смешивается с порошком и в виде цементного молочка вливается в практически готовый раствор.

Стоимость бетономешалки, не оправдывает ее разового применения. Если нет необходимости в постоянном использовании, лучше взять аппарат в аренду.

Подбор пропорций

Рецептура бетона зависит от цели и способа его применения. Его характеристики, в частности прочность, должны им соответствовать в полной мере.

Прочность бетона на сжатие отражает его сопротивление приложенному давлению. В зависимости от прочности он делится на марки, каждая из которых имеет свою сферу применения.

На фото — испытание бетона на прочность

Прочность зависит от качества всех составляющих — марки цемента, фракции песка, природы наполнителя, наличия добавок. К примеру, керамзитобетон обладает невысокой прочностью и не может использоваться для устройства фундаментов. Зато это отличный материал для возведения стен и устройства стяжек — легкий и теплый.

Керамзитобетонные блоки

Невысокие прочностные требования предъявляются и к бетону, выполняющему роль подушки под фундамент. Его задача — защитить тело основного фундамента от проседания и впитывания лишней влаги из почвы. Поэтому он изготавливается из цементного раствора и песка с небольшим количеством воды.

Бетонная подушка под ленточный фундамент

А вот для монолитных стен, фундамента и прочих несущих конструкций требуется более прочный бетон с включением щебня или другого твердого наполнителя определенной фракции. Например, для устройства фундаментов оптимальные размеры частиц 15-35 мм, а для изготовления элементов декора и небольших по объему объектов нужна мелкая фракция.

По соотношению компонентов при изготовлении бетона нужно ориентироваться на требования нормативных документов: СНиП 5.01.23-83 и ГОСТ 7473-94. Но вряд ли частные застройщики будут тратить время на их изучение. Им можно предложить ознакомиться со следующей таблицей:

Таблица соотношения компонентов для изготовления бетона разной прочности

Следует отметить, что в таблице приведены значения для сухих ингредиентов. В этом случае на одну часть цемента берется 0,5-0,6 частей воды. Но так как их вес и плотность меняется в зависимости от влажности, то количество воды приходится определять на месте, как говорится, на глаз.

Один объем сухого и влажного песка имеет разный вес

Проще всего отмерять объемные порции — лопатами или ведрами. Если же вам больше нравится соотношение частей по массе, то достаточно один раз взвесить каждый ингредиент в удобной таре и путем простых расчетов составить пропорции.

10-литровые ведра — самая удобная тара для отмеривания порций

Основные преимущества

Легкими бетонами называют те виды, средняя плотность которых в сухом виде вписывается в диапазон от двухсот до двух тысяч кг/м3 ( для сравнения, у традиционного этот показатель – 2400-2500 кг/м3). Преимуществ у облегченного бетона действительно немало. Одно из главных, как понятно из самого названия материала – малый вес. Благодаря этому возведение построек идет быстрее, обходится в меньшую сумму из-за экономии на доставке стройматериалов, непосредственно на работе. А еще отпадает необходимость усиливать фундамент здания.

Что до инженерных и эксплуатационных качеств, то в плюс облегченному бетону идут:

• возможность высотных работ без использования специальных подъемных механизмов;
• универсальное использование (из «невесомых» блоков сооружают стены, перегородки, перекрытия и т.п.);
• низкая теплопроводность;
• стойкость к действию минусовых температур (наилучшими характеристиками в этом плане обладают изделия с применением качественного портландцемента);
• отличные показатели по шумоизоляции.

Этапы изготовления

Чтобы изготовить легкий бетон своими руками, нужно запастись базовыми знаниями и подручным материалом. Производственный процесс зависит от разновидности скрепляющей смеси. Например, пенобетон сделать собственноручно дома окажется непросто, ведь для него нужно специальное оборудование, готовящее пену, и пенообразователи, а вот керамзитобетонный или с легкими пористыми примесями раствор — вполне реально.

Для изготовления пенобетона требуется спецоборудование, которое и делает материал легким.

Приготовление любого вида смеси начинается с подготовки ингредиентов и замешивания их в бетономешалке в соответствующих пропорциях. Лопатка, тяпка для размешивания облегченного бетона применяться не должна, так как вручную невозможно добиться высокого качества и однородной структуры смеси.
