Установка двери гармошка своими руками (видео)

Виды складывающихся дверей

Складные двери любого типа устроены несложно. Состоят они из отдельных полос, подвижно соединенных между собой. Одна из полос — крайняя правая или левая — закреплена неподвижно. Все остальные вверху (иногда и внизу тоже) имеют небольшие ролики, которые вставляются в направляющую. При приложении усилия, ролики скользят по направляющей, заставляя сегменты складываться. В зависимости от того, как и где закреплены ролики, раскладные двери бывают двух типов: «гармошка» и «книжка».

Виды складывающихся дверей: книжка и гармошка — вот в чем разница

Если ролики закреплены в середине каждой ламели двери, получается дверь-гармошка. При этом каждый фрагмент поворачивается вокруг оси, на которой и закреплен ролик. Складки получаются мелкие — примерно в ширину стены (чуть больше или меньше — зависит от модели и параметров стены). Ширина ламели складной двери этого типа составляет 8-20 см. Самый распространенные — шириной  12-15 см, остальные встречаются реже. Высота стандартная для двери порядка 220-230 мм, ширина — минимальная — 50 см, максимальная — 600 см. Есть более высокие модели — для складных перегородок.

Гармошка

Длинна полотна легко корректируется — увеличением или уменьшением количества сегментов, вплоть до создания складных перегородок. Только один момент: в длинных дверях/перегородках необходимы две направляющие — вверху и внизу. В противном случае при работе механизм часто заклинивает.

Устройство двери-гармошкой

Плюс складной двери-гармошки — невысокая цена. На стандартный дверной проем есть множество предложений с ценой порядка 2-3 тысяч рублей. Есть, естественно и более дорогие. Срок службы — около 5 лет. Самая распространенная поломка — выход из строя роликов. В самых дешевых моделях они из мягкого пластика. В результате и двери «шумные» и стираются быстро. Как обычно, стоит выбор: дороже и, возможно, более качественно, или дешево.

Книжка

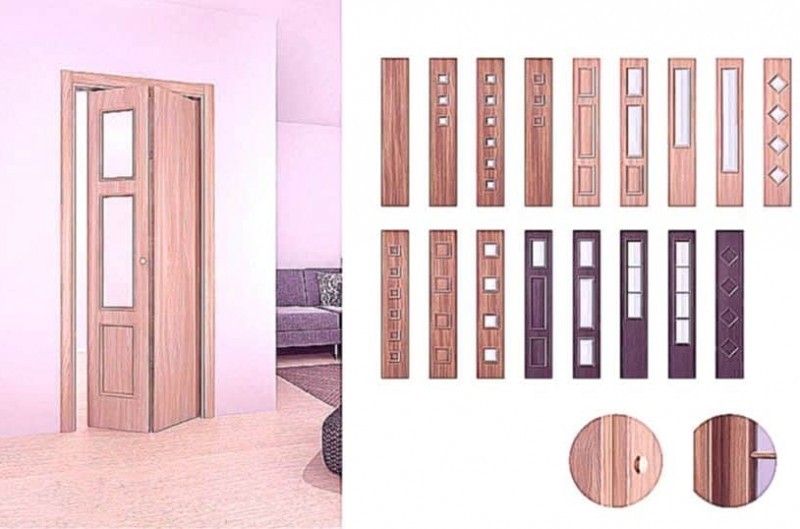

Двери-книжка отличаются более крупными фрагментами. На стандартный дверной проем их идет не более двух частей. В этом случае ролики крепятся через одно сочленение, причем — на месте стыка. В таком случае получается, что дверное полотно складывается, напоминая страницы книги. Та часть, которая не имеет роликов, выдвигается в помещение.

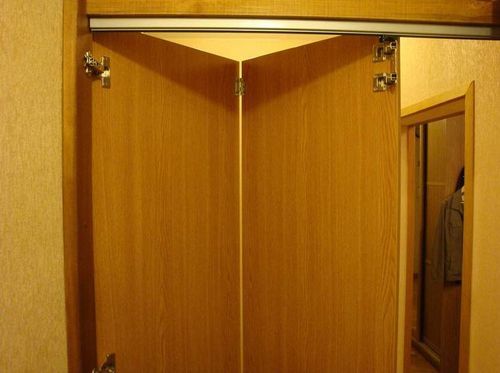

Складные двери-книжка: принципиальное устройство

В сложенном состоянии двери-книжка занимают больше места, чем «гармошка», но такой тип устройства имеет свои плюсы. Фрагменты двери-гармошкой не получится сделать из очень толстого материала: сама конструкция не позволит. Потому они чаще всего сделаны из пластика, МДФ. При самостоятельном изготовлении могут использовать фанеру и другие подобные материалы. Отсюда и область применения — чаще всего используют в качестве двери в подсобные помещений — типа кладовок, могут быть установлены как двери в самодельной душевой кабине. В этом случае пластик — один из лучших материалов: обеспечивает герметичность, не боится повышенной влажности, хорошо моется, возможно — с применением моющих средств. В качестве межкомнатных дверей или перегородок такие двери ставят тогда, когда они только разграничивают пространство: характеристики по звукоизоляции практически «никакие».

Двери-книжка могут быть сделаны даже из массива дерева. Во-первых, ролики используются более солидные, во-вторых — конструкция не накладывает ограничений по толщине. Потому двери-книжка могут быть из дерева, стекла, металлопластика. Причем, при использовании специальной фурнитуры металлопластиковые складные двери могут использоваться как входные: так как обеспечивают достаточную степень безопасности. Их часто ставят в доме как выход на террасу или во внутренний двор. Недостаток таких систем:солидная цена. Комплект фурнитуры на одну дверь-книжку из металлопластика стоит порядка 550-600$. Обычные же чуть дороже стандартного полотна. Есть варианты и за 3-4 тысячи рублей. Их можно использовать в качестве межкомнатных дверей, ставить в шкафы.

Технические параметры для складных дверей типа «книжка»:

• Длина — до 7 м при использовании деревянных систем (со стеклом или без) и до 6 м в металлопластиковых системах.
• Высота деревянных — от 800 мм до 3000 мм; меаллопластиковых — от 640 мм до 2400 мм.
• Ширина одной створки в деревянных от 440 мм до 1200 мм; в металлопластиковых — от 490 мм до 940 мм.
• Количество створок — от 2-х до 7 .

Подготовка дверного проема

• Проем очищается: убирается старая дверная коробка, очищаются щели, заделываются строительной смесью для выравнивания, и шпаклюются.
• Замеряется параметры: высота и ширина проема.
• Тщательно выравнивается пол – вне зависимости от того какая система выбрана, для бесшумного и плавного скольжения пол должен быть совершенно ровным.

Дверь-гармошка: установка

Собрать изделие не так уж сложно и своими руками, нужно лишь соблюдать аккуратность и последовательность сборки.

1. В проеме крепится верхняя направляющая. Если ширина последней превосходит величину проема, то лишнее обрезается, и при необходимости производятся новые отверстия для крепежа.
2. Определяется, в какую сторону будет складываться полотно. На противоположной от нее стороне направляющей производится установка защелки. В нее вводится ось замковой панели, а в паз направляющей – бегунок.
3. Верхняя ось крепится к замковой панели. Если производителем отверстие не предусмотрено, следует выстрелить его. Та же операция производится с нижней осью. В итоге замковый элемент должен занять строго вертикальное положение.
4. В нижней части проема относительно положения панели закрепляется приемная пластина.
5. В верхней части последнего замыкающего элемента высверливается отверстие под бегунок, если его там нет.
6. Оси устанавливаются на каждую вторую панель. Если производителем отверстия не предусмотрены, следует сделать их самостоятельно и своими руками закрепить.
7. Панели размещаются рядом в той последовательности, в какой они будут размещаться в готовой конструкции. Отмечаются места для петель – по три штуки на равном расстоянии друг от друга. Затем элементы соединяются: при этом между ними должен оставаться зазор в 3 мм.
8. На замковой панели монтируется дверная ручка.
9. Полотно в сложенном состоянии поднимается, металлические оси вводятся в посадочные пластины.
10. При ширине проема больше метра, рекомендуется установить систему с двумя направляющими. В этом случае ролики монтируются на нижней части изделия.

На видео процесс установки двери-гармошки представлен более подробно.

Для защиты помещения, или разделения его на зоны, часто используются современные конструкции, одной из которых является дверь гармошка. Она особенно удобна, когда трудно вписать в габариты дома стандартную распашную конструкцию. Статья предлагает познакомиться, какие бывают двери гармошка, как установить их самостоятельно.

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие.
Для их изготовления используется цельный массив любого непрозрачного материала.

Со стеклянными вставками
. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Из пластика
. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Из дерева.
Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

• Верхней направляющей – поз. 1в.
• Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
• Двух полупанелей: правой и левой – поз. 3.
• Основных панелей – поз. 5.
• Соединительного шарнира – поз. 4.
• Стыковочной рейки – поз. 2.
• Панели с замком – поз. 6.
• Бегунков – поз. 7, предназначенных для перемещения полотна двери.
• Стопоров – поз. 8, для фиксации дверного полотна.
• Саморезы – поз. 11, для крепления направляющей рейки.
• Ручки – поз. 9, для закрывания двери.
• Защелки – поз. 10.

Изготовление двери своими руками

При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно

В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.

Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.

Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:

• Направляющих профилей либо заготовок под них;
• Осевых стопорных элементов и стержней;
• Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
• Листы МДФ со специальной перекрывающей кромкой;
• Комплект саморезов, петель и дверных ручек;
• Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».

Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.

Процесс изготовления створок

После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.

Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.

Этапы установки «гармошки»

Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.  Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Отличия двери-гармошки от двери-книжки

Если имеется несколько (более двух) панелей-секций шириной 10-15 см (иначе именуемых ламелями), соединяемых меж собой торцевой петлей либо шарнирным профилем, перед нами дверь-гармошка. Она соединяется лишь с верхней направляющей, а перемещается вдоль нее при помощи роликов. Крайний ламель фиксируется на внутренней стороне проема, последующие складываются рядом, визуально напоминая гармошку.

Дверь-книжка, как правило, имеет лишь две панели (подвижные створки), но для особо просторных проемов возможно большее их количество. Кроме верхней направляющей, для передвижения створок часто применяется рельс снизу. Он выступает как опора более массивной конструкции, составные части которой соединяются петлями.

Стоит ли ставить дверь гармошку

Стремясь сделать своё жилище столь же необычным, сколь и красивым, в своих поисках мы порой приходим к абсолютно нестандартным решениям. Одним из них являются межкомнатные двери гармошка, о которых слагаются чуть ли не легенды – мол, очень красивые, удобные и всё такое прочее. Действительно, некоторые их характеристики и возможности уникальны и ни одна другая конструкция их не способна обеспечить. Тем не менее, до решения приобрести и установить раздвижные двери гармошка, вы должны четко представлять и их недостатки. Пусть их немного, но в некоторых случаях они становятся критическими. Поэтому приступим…

Дверь гармошка – это конструкция, разделяющая отдельные помещения или делящая помещения на части и состоящая из вертикальных сегментов, скрепленных между собой специальным механизмом. Сдвигаясь, сегменты складываются в компактный пакет. В закрытом состоянии являют видимость цельного полотна.

ЗА:

• Экономия площади. Основным из множества достоинств, которыми славятся складные двери гармошка, является их умение вписаться в любое пространство, даже самое тесное. По способности экономить место у них есть единственный соперник – раздвижные двери, однако последние удастся установить только там, где есть, куда сдвигать дверь. Двери гармошка же не требуют этого, для них достаточно самого дверного проема.

• Неограниченная ширина. Многие считают: вторым по значимости достоинством является то, что двери гармошка размеры могут иметь какие угодно, и это позволяет использовать их в качестве ширм и перегородок, делящих пространство комнат на зоны.
• Разнообразие дизайна. Ввиду того, что двери-гармошка делаются из трех видов материалов – дерева, стекла и пластика, то фантазия производителей буквально не ограничена ничем, и покупателю доступно множество структур, расцветок, рисунков и текстурных фоновых изображений.
• Простая установка дверей гармошка. Это не значит, что вы можете приобрести конструктор и собрать его там, где это требуется. Дело в том, что устройство механической части довольно сложное, но именно из-за этого двери-гармошка и поставляются в уже собранном виде, и установить их не сложнее, чем помочь ребенку с математикой.
• Многофункциональность. Это область, в которой с подобными дверьми вообще никто не способен соперничать. Хотите перекрыть мизерный проем? Пожалуйста. Хотите перегородить большую комнату? Не извольте беспокоиться, будет сделано. Дверной проем закругленной формы? Нет ничего легче! Ширма или перегородка с произвольным изгибом? Бросьте, нам всё по плечу!
• Когда люди узнают о достоинствах того, что называется дверь книжка или гармошка, они становятся мягкими и податливыми. И правда, слыхано ли, чтобы двери были настолько универсальными и удобными? Долой распашные! Но нет, не торопитесь, потому что и раздвижные гармошки имеют свои слабые места.

Против:

• Непрочность конструкции. Пластик и стекло отличаются хрупкостью, дерево той толщины, которая характерна для этих дверей – тоже. Долю ненадежности вносит и довольно сложный механизм, детали которого тоже подвержены старению и разрушению. Этот пункт обязательно следует иметь в виду и, если по месту установки возможны механические воздействия, лучше двери такого типа не ставить.

• Засорение систем открывания. Как мы уже упоминали, механизм довольно сложный. Состоит он из штанг, направляющих и роликов, поэтому требует максимальной чистоты, иначе возникает потеря свойств смазки, и механизм начинает заклинивать, заедать, появляются скрипы. Если же в него попадают различные предметы, то недалеко и до поломки.
• Если сегменты дверей изготовлены из пластика, то возможна их температурная деформация в случае, когда имеют место резкие перепады.

Следует понимать, что двери гармошка не являются универсальным средством на все 100% дверных проемов, однако при должной степени аккуратности их использование даст вам предельные удобства, которые не способна повторить ни одна из существующих конструкций. Целью данной статьи не было давать вам конкретные инструкции, как установить двери гармошка или как их настроить, потому что двери гармошкой интернет магазин наверняка и установит вам, такая услуга входит в стандартный набор. Скорее, мы хотели дать вам полную информацию о том, стоит или нет делать выбор в пользу этих дверей, и в каких случаях он оправдан.

Преимущества раздвижных дверей

Особенность складной двери заключается в функциональной экономии пространства, занимаемого дверью в закрытом и открытом виде

Особенность складной двери заключается в функциональной экономии пространства, занимаемого дверью в закрытом и открытом виде. Складная дверь, в отличие от традиционной распашной, состоит из нескольких полотен (от двух до четырех), соединенных между собой по принципу гармошки. Открываясь, дверь не занимает пространство вокруг себя, а сдвигается в сторону косяка. Таким образом, экономия площади очевидна. Закономерность такова: чем большее количество полотен вы выбрали, тем уже каждое полотно, тем меньше пространства в толщину займет открывание двери. Рассмотрим остальные преимущества складной двери:

• необычность, нестандартность решения;
• отсутствие глухих зон и проблем с расстановкой мебели;
• безопасность. Владельцу раздвижных дверей не грозит стукнуться об угол двери в неосвещенной комнате (но, нужно быть осторожными, дети могут засунуть пальцы между стеной и дверью);
• такая дверь не откроется сквозняком.

Особенности межкомнатной двери гармошка

По принципу раскладки дверь-гармошка схожа со своим одноименным предметом гармонь. Полотна одно за другим плавно складываются или распрямляются как меха гармони. Помогают экономить пространство комнаты, потому что открываясь, уменьшают свой размер в два — три раза, оставаясь в проеме. Есть, конечно, неудобство, если дверной проем узкий, да еще и полотна сокращают его ширину. Но в целом это компенсируется возможностью уменьшить присутствие фасада в маленьком помещении.

Дверь гармошка смотрится эстетично в любом дизайне.

На сегодня дверь-гармошка стала актуальна не только в качестве экономичного варианта, но и индивидуального дизайнерского декора. Систему раскладки гармошка используют для душевых кабин, защищая помещения от воды; для шкафов, которые устанавливаются в узких комнатах; для гардеробных, скрывая их за изысканным декором. Двери гармошка могут разделять пространство как межкомнатные перегородки, складываясь по всей длине и открывая полностью помещение, если это необходимо.

Фабрики выпускают разные модели дверей гармошка по внутреннему заполнению полотен. Это могут быть МДФ панели, пластик, ткань, зеркало, стекло, реже древесина. Массив — это тяжелый материал, даже идеально просушенный. Фурнитура может просто не выдержать тяжелых полотен. Если массив и применяют при производстве гармошки, то с усилением системы хода полотна по рельсам или используя шпон на тонкой основе.

Конструктивная особенность дверей гармошка не отличается разнообразием. Это прямоугольные полотна разного размера. Ширина начинается от 100 мм и более. Самый маленький проем, который позволит установить дверь гармошку, не должен быть уже 600 мм. Остальное — дело фантазии и ширина проема.

Выбирать необходимо качественные конструкции, имеющие надежную основу. Каркас панелей должен быть жестким, чтобы не развалился при случайном усилии.

Фурнитуру для двери гармошки можно приобрести в любом специализированном отделе.

Фурнитура всегда продается в комплекте, варьировать может лишь количестве полотен от ширины проема. Всегда комплектация гармошки предусматривает верхнюю направляющую, систему роликов. При массивных конструкциях применяют и нижний рельс, чтобы изделие не провисло под большой нагрузкой. Нижняя часть обычно утоплена в пол, не мешает перемещению пользователей.

Для установки не требуется дверная коробка, как при установке распашных межкомнатных дверей. Косяк может быть облагорожен заранее декоративными покрытиями или закрыт доборами, купленными самостоятельно. В остальном при установке проблем быть не должно. Поэтому установить дверь-гармошку можно своими руками, не переплачивая мастерам. Поможем освоить монтаж конструкции, если решили сделать все самостоятельно.

Достоинства

Дверь гармошкой в интерьере

Конструкция двери вовсе не сложная. Она включает в себя несколько частей, шириной от 10 до 15 сантиметров.

Конструкция чем-то напоминает жалюзи, но крепление производится при помощи ламелей, вертикально.

Когда подобная дверь открывается, ее части начинают двигаться по направляющей, крепящиеся снизу и сверху и в итоге складываются возле стены, напоминая меха гармошки.

Подобная конструкция отличается многочисленными достоинствами.

Положительные стороны двери гармошкой:

• Простота в изготовлении. Ее может при желании, изготовить любой человек. Это не займет много времени и сил.
• Она очень компактна. Это ее свойство незаменимо для небольших квартир с узкими коридорами. Установив такую дверь, вы получите возможность сэкономить немало свободного места.
• Для изготовления потребуется самый простой инструмент и материалы
• Такая дверь отличается универсальностью. Она легко открывается в нужную вам сторону.
• При необходимости ширина быстро и просто изменяется. Для этого потребуется лишь добавить или удалить несколько частей.
• Дверь гармошкой комплектуется особой защелкой. Она необходима для избегания случайного открытия. Защелка устанавливается непосредственно на направляющей.
• Двери гармошкой открываются и закрываются практически бесшумно.
• Если дверь изготовливается из материалов, устойчивых к влаге, например, из пластика, ее можно устанавливать, к примеру, в ванных или же, душевых комнатах. Они будут в них отлично смотреться и, благодаря своей компактности, позволят сберечь свободное место.
• Дверь не могут открыть сквозняки, благодаря установленного на ней механизму.

То есть, если подвести итог, то гармошка отличается компактностью, отлично подходит для интерьера любого помещения и если находится в сложенном положении, то почти незаметна. Благодаря большому выбору расцветом, легко можно найти именно ту, которая больше всего для вас подойдет и которая, лучше всего впишется в интерьер вашего дома или квартиры.

Но, вместе с тем, дверь гармошкой имеет и некоторые недостатки. Это, прежде всего, небольшой срок использования и плохая устойчивость к различным ударам. Случайно задев ее, вы легко можете повредить эту конструкцию.

Как мы видим, многочисленные достоинства. перевешивают имеющиеся недостатки двери. Это положительно сказывается, на ее популярности и востребовательности.

Установка ручек

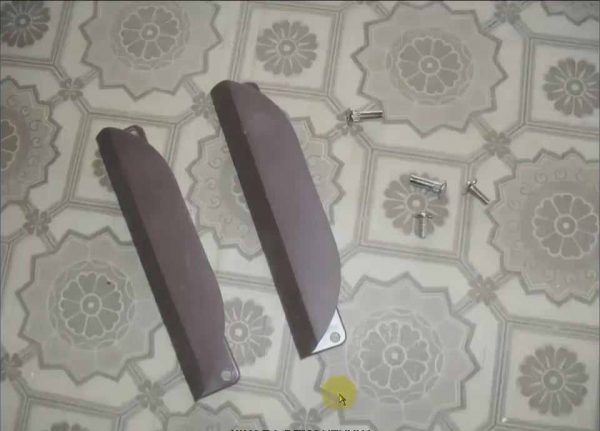

Для полноценной картины необходимо установить ручки.

Они устанавливаются в уже подготовленные заводом отверстия и крепятся друг к другу через панель при помощи стяжек:

Вот эти отверстия:

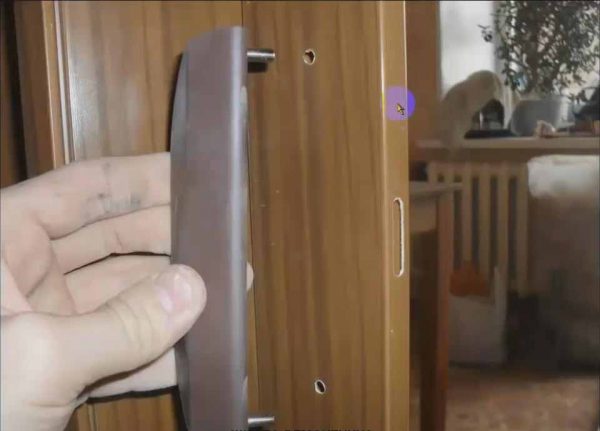

Ручки одеваем с двух сторон и заворачиваем:

Далее нужно установить защёлку с торца финишной панели в готовое продолговатое отверстие. Она приворачивается такими же длинными шурупами из комплекта. Вот так это выглядит:

После этого необходимо прикрыть дверь и сделать отметку от защёлки на направляющем профиле. Вот этот направляющий профиль, и мы от этой защёлки, которая сбоку немного видна, делаем карандашом отметки:

По ним необходимо будет прикрутить на профиль ответную планку для защёлки и проверить её работоспособность.

Всё должно защёлкиваться.

Работа с проемом

Установить своими руками «гармошку» проще всего, если вовсе не трогать проем, а ограничиться уже имеющейся шириной. Но не всегда такое возможно. Подчас другого способа увеличить полезную площадь у вас не будет. Тогда снимают старую дверную коробку и сбивают штукатурку до бетонного основания (или обнажают иное основание стены). Перед монтажом короба придется промерить и проем, и саму дверь, чтобы понять, надо ли уменьшать ширину отверстия или увеличивать его.

Когда расширение (сужение) проема закончено, делается короб из заранее приготовленного комплекта доборов, он вставляется в проем и основательно закрепляется. В верхней части используют саморезы и пару анкеров, а боковины фиксируют тремя анкерами с обеих сторон. Если между доборами и стеной есть хотя бы малейшие разрывы, их нужно перекрывать монтажной пеной.

Следующее действие, о котором говорит любая пошаговая инструкция, – это закрепление направляющих. Замеряем нужные величины, лучше всего несколько раз для большей точности, затем отрезаем материал стуслом. Далее готовим отверстия под саморезы калибра 3 миллиметра (в верхнюю направляющую они будут вкручиваться через 60-70 миллиметров, а в боковые – в 200 мм друг от друга). Если предпочесть клипсы, то наверху дистанция остается неизменной, а по бокам достаточно пяти соединений, равномерно распределенных по длине.

Схема монтажа самого полотна подразумевает точную, скрупулезную обрезку полос, из которых делается дверь. При этом учитывают, как будут ставиться ролики и сантиметровый зазор под дверным блоком. На данном этапе категорически недопустимы малейшие отступления от инструкции, разработанной производителем, даже опытнейшие установщики не имеют права на них. Пластиковое полотно чаще всего собирается с помощью пазов либо дополнительных прокладок, а деревянные и МДФ-конструкции – по длинным осям. Далее устанавливаются ролики (подойдите к этому делу очень тщательно и внимательно! ), и после них настает черед фурнитуры.

Не рекомендуется использовать фурнитуру, которая не входит в комплект поставки. Собранная дверь вставляется в направляющие и складывается для размещения в центральной части

Важно правильно защелкивать направляющие на клипсах либо закручивать в них саморезы на определенной дистанции друг от друга

Осталось поработать с боковыми профилями и прикрепить глухие части дверей к профилю. Удостоверившись в том, что полотно «ходит» нормально, можно ставить наличники, отрезав нужные участки и закрепляя их по всей длине проема.

Монтаж двери гармошки

Инструменты и материалы для монтажа дверей

Обычно в комплекте дверей такой конструкции имеется все необходимое, включая крепежные и некоторые запасные детали

Помимо этого, многие производители в комплект добавляют дополнительные ламели, которые позволяют самостоятельно увеличивать размеры дверного полотна-гармошки, что особенно важно при наличии широкого проема для дверей

Помимо набора, для монтажа двери гармошки понадобятся и дополнительные материалы. Их перечень определяется при подготовке и последующей отделке дверного проема.

В любом случае необходимо приобрести:

• . При этом их толщина выбирается более 15 мм, что позволит надежно удерживать дверь при ее эксплуатации.
• Перфоратор, для увеличения проема дверей.
• Строительный уровень.
• Отвес.
• Ударную электродрель.
• Уголок 90°.
• Ножовку.
• Стусло.
• Рулетку.
• Монтажную пену.
• Деревянные плошки или бруски.

Место монтажа

Сдвижные изделия – гармошка можно устанавливать практически везде.

Двери в прихожей

• Прихожая.
• Спальни;
• Детская.
• Гостиная.
• Гармошка для шкафа на балкон.

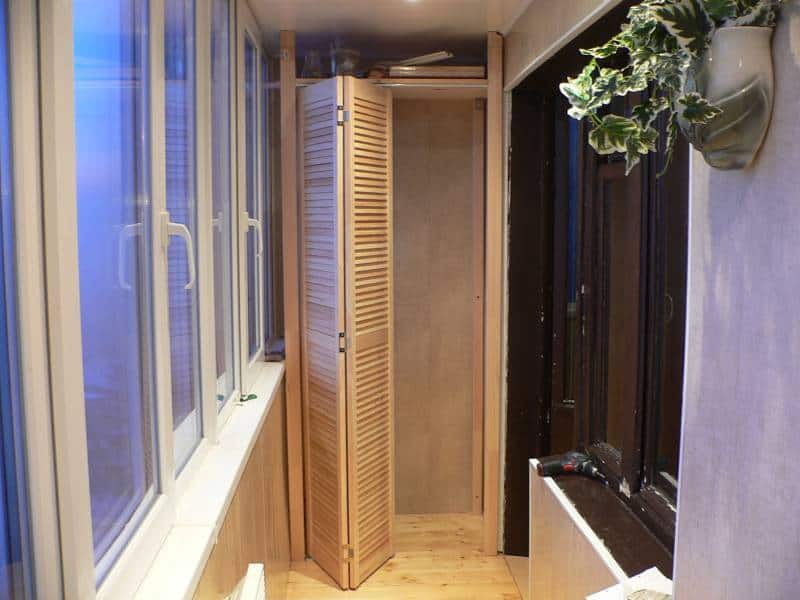

Двери на балконе

Легкие раздвижные двери

• Квартира студия.
• Легкие пластмассовые изделия – гармошка позволяют разделить помещение на определенные зоны.
• Вертикальные двери – гармошка помогают создать женский будуар или отдельную гардеробную, которая будет иметь вид роскошной ширмы, а интерьеру придаст большую элегантность и оригинальность.
• Дверца шкафа-купе, украшенная яркими рисунками.

При изготовлении межкомнатной «гармошки» без , конструкцию можно монтировать на всю высоту помещения. Механизм для дверей – гармошка устанавливается в малогабаритных квартирах и в загородных домах, где эта конструкция станет дополнительным выходом, ведущим в сад, как на фото.

Входная раздвижная дверь

Монтируется новый вход достаточно быстро, экономя при этом денежные средства. Где можно устанавливать двери – гармошки, каждый решает сам, учитывая удобство их эксплуатации и безопасность для всех членов семьи.

Подготовка проема

Инструкция по сборке двери гармошки не требует демонтажа старой коробки. Но в этом случае, значительно уменьшается ширина проема.

После этого:

Выполняются замеры проема.

Приобретается понравившаяся модель.

• Определяется необходимость . Они могут понадобиться для уменьшения или увеличения дверного проема.
• После окончательной сборки коробки вместе с доборами, она аккуратно вставляется внутрь проема. Фиксируется в нужном положении деревянными брусками и клиньями.

• Сверлятся внутри короба отверстия, через которые он крепится внутри проема длинными анкерными болтами или дюбелями. Оптимальное количество таких креплений с каждой стороны — по 5 анкеров.
• Полости между стеной и доборами запениваются.

После затвердевания пены лишний материал обрезается.

Сборка дверного полотна

На фото представлена технология сборки полотна для двери гармошки:

• По размерам полученной коробки, размечаются панели для изготовления створок.
• При использовании дерева или пиломатериалов, обрабатываются торцы элементов мелкой наждачной бумагой.
• Поверхности протираются от пыли.
• Приклеивается кромка.
• Размечаются места установки фурнитуры.
• В намеченных местах крайней панели сверлятся отверстия под металлические оси сверху и снизу.
• Крепятся оси.
• На последней панели ставится роликовый бегунок.
• Полотна укладываются на стол или пол в порядке их соединения.
• Между панелями располагаются по три петли. Чтобы избежать перекоса, а затем и образование трещин на полотнах, петли одного уровня нужно размещать на одной высоте.
• Полотна скрепляются так, чтобы после полного раскрытия проема двери между элементами оставался зазор в три миллиметра.

Установка конструкции

После подготовки проема и сборки дверного полотна, работа выполняется в такой последовательности:

• По заданному размеру, соответствующему ширине проема двери, уменьшенному на 4 мм, ножовкой отрезается рельс.
• Сверлятся в детали с шагом 30 сантиметров отверстия для крепления.
• Направляющая фиксируется одним саморезом с любого конца так, чтобы она оставалась подвижной.
• Монтируется защелка: в нее заводится ось торцевой панели, и вставляется бегунок каретки.

• Устанавливается и подвешивается дверное полотно. Для этого, закрепленная на одном саморезе направляющая, отводится в сторону и в нее вставляются опорные пластины.
• Складываются гармошкой собранные панели и поднимаются каретками вверх.
• Панели вставляются в паз направляющего профиля.

• Направляющая ставится на место и саморезами прикручивается окончательно к дверному полотну.
• Проверяется работа подвижных механизмов и плавность перемещения панелей.

Весь процесс сборки конструкции подробно показывает видео в этой статье.

Как установить дверное полотно раскладной межкомнатной двери на направляющую.

(фотографии, инструкция, видео мастер-класс)

Итак, предположим, что вы подготовили дверной проём, установили направляющую и готовы устанавливать дверное полотно. Что же, тогда не будем тянуть, приступаем к установке прямо сейчас!

Для начала проверьте, всё ли соответствует необходимым размером, если да, то отлично.Нужно установить на дверное полотно ролики – главную часть подвижного механизма, кстати говоря, вот ещё одно отличие раскладной межкомнатной двери-гармошки от раздвижной двери-купе: ролики у неё расположены не вертикально, а горизонтально, относительно земли, таким образом, они перемещаются по стенкам направляющей, кроме того, соответственно, вращающаяся ось направлена в другую сторону, и, кроме того, у роликов так же есть поворотный роликовый узел, нужен он,  чтобы дверь можно было сложить. В остальном же, этапы всё те же как и для установки раздвижной двери, то есть, к верхнему торцу дверного полотна устанавливаются на две части его по одному ролику. После того же, как ролики установлены, нужно установить нижнюю ось, на которую будет крепиться одна часть дверного полотна. Теперь можно вставлять ролики в направляющую.

Что нужно для этого сделать:

Вы же помните, что направляющую нужно было закрепить, пока что, лишь на один шуруп, который надо было разместить по центру дверного проёма? Так вот, теперь, за счёт такого нестабильного крепления, нужно развернуть направляющую и в сложенном виде установить на неё дверное полотно, затем, направляющая разворачивается вместе с дверным полотном, одна крайняя часть которого фиксируется на нижней оси. Ну, вот и всё, теперь осталось всего лишь закрепить алюминиевую направляющую ещё на несколько шурупов, и для лучшего скольжения роликов смазать её. Ваша раздвижная дверь готова, можете смело ей пользоваться!

Вот ещё что,  я вам говорил, как важно подготавливать дверной проём и что лучше всего сделать это фальш-коробом, эта модель является ярчайшим доказательством моих слов, только взгляните на этот разбитый дверной проём!

Пошаговые фото установки

Ссылка на видео мастер-класс: https://www.youtube.com/watch?v=w6vJZtGeR9QОригинальное название: Дверь Гармошка. Установка своими рукамиАвтор видео: Школа Ремонтника

Смотрите видео мастер класс:
