Как заполнить водой теплый пол

Как запустить теплый водяной пол правильно после заливки подача теплоносителя в систему, тестовый запуск, первый прогрев

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Система водяных полов не нуждается в ежегодном сливе воды после отопительного сезона, но специальный кран для этого должен быть на выходном коллекторе.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть, ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
2. Для труб из сшитого полиэтилена проверка требует других действий:
   • во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
   • во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
   • в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

источник

Обзор терморегуляторов производства Devi для тёплых полов

Терморегуляторы, управляющие тёплыми полами, работают в основном по одному принципу: срабатывание на включение и отключение нагревательного кабеля по датчику температуры.

Алгоритм срабатывания на включение тёплого пола у всех регуляторов такой: датчик, чувствуя понижение температуры на полу изменяет свое сопротивление, и когда температура пола опускается ниже установленного значения, термостат замыкает контакты включающего реле и начинает подавать питание 220В на греющий кабель тёплого пола, и этот греющий кабель, соответственно, нагревается, а вместе с ним греется и конструкция пола.

Датчик температуры пола под действием нагрева начинает изменять свое сопротивление в обратную сторону, и при достижении установленного в регуляторе температурного значения (т.е. при нагреве пола до определенной Вами в регуляторе температуры) подает команду на отключение реле. Теплый пол начинает остывать.

Цикл повторяется бесконечное число раз. Единственное отличие у программируемых регуляторов: они контролируют время суток и день недели, и если Вас и домочадцев нет дома или Вы спите, и регулятор об этом знает через установленные Вами настройки, то тёплый пол включаться не будет. Кроме того, в некоторых регуляторах есть встроенный датчик температуры воздуха.

Общие сведения

Известно, что теплые полы могут быть водяными, электрическими и инфракрасными. И одним из элементов этих систем является терморегулятор (или термостат), позволяющий регулировать весь процесс обогрева пола.

Управление терморегулятором может быть программируемым (автоматизирующим систему) или электрическим. Задавать необходимую температуру нагрева позволяет встроенный часовой датчик. Он же управляет включением и выключением системы.

Терморегулятор может устанавливаться в монтажную коробку на стене или накладным способом. Подключение терморегулятора теплого пола выполняется в обычную электрическую сеть. В случае с использованием системы теплого пола во влажных помещениях, терморегулятор выносится за их пределы.

Функции терморегуляторов:

• включение и выключение системы;
• функции поддержания тепла;
• автоматический подогрев до нужной температуры к определенному времени;
• функции экономии энергии;
• функции контроля электроэнергии и другие.

Как выбрать терморегулятор?

При выборе терморегулятора стоит учитывать, что он не только должен включать и выключать систему теплого пола, но и обеспечивать необходимую температуру, а также соответствовать коммутируемой мощности системы. В большинстве случаев предельная мощность бытовых вариантов терморегуляторов составляет 3 кВт.

Нет необходимости для теплого пола использовать терморегулятор с датчиками показаний температуры воздуха в помещении. Эти данные могут искажаться различными факторами, например, сквозняком, потоками воздуха от других приборов и пр.

Для небольших помещений лучше не использовать программируемый термостат, так как нагрев такого помещения может потребоваться в любую минуту и очень быстро.

Программируемые модели больше подходят для больших по площади помещений. Их суммарная установленная мощность может составлять до 3 и более кВт. В этом случае прибор окупится за короткое время.

Классификации терморегуляторов:

Классификация по мощности.

Это один из самых важных параметров для выбора термостата. В приборе указывается номинальная мощность теплого пола, на которую рассчитан данный терморегулятор.

Бывает, что теплые полы используются на очень большой площади, превышающей возможности самых мощных терморегуляторов. В таких случаях либо приходится делить помещение на зоны с использованием для каждой отдельного термостата, либо использовать дополнительный вид оборудования: магнитный пускатель. Этот прибор защищает термостат от перегрузок. Он приобретается отдельно.

По типу монтажа.

Тип монтажа терморегулятора для теплого пола определяется по виду приборов: накладные или встраиваемые терморегуляторы. Встраиваемые модели требуют выполнения отверстий в стене. Накладные устанавливаются в специальный монтажный короб, который крепится к стене. Выполнить монтаж терморегулятора можно по прилагаемой схеме.

По типу управления системой.

Есть варианты терморегуляторов для пола с уже встроенными датчиками, регулирующими температуру воздуха. Некоторые терморегуляторы снабжены выносным датчиком температуры. Также терморегуляторы могут оба варианта датчиков: выносные и встроенные.

По функциональным возможностям.

По внешнему виду терморегулятора.

Самые разнообразные формы, виды, расцветки и модели терморегуляторов доступны в магазинах. Можно выбрать наиболее подходящие к вашему интерьеру.

Выбор типа напольного чистового покрытия

Перед тем как выбирать и закупать оборудование и материалы для электрического теплого пола, нужно определиться с видом чистового покрытия. Кроме эстетики, износостойкости и прочности оно должно подходить для использования такой системы отопления.

В конструкции таких полов можно применять такие покрытия:

• керамическая плитка или керамогранит
• линолеум
• ламинат
• паркет или доску

При этом, важно учитывать такие моменты:

• Из перечисленных вариантов, лучшим выбором будет керамическая плитка или керамогранит, т.к. они неплохо проводят тепло и обладают небольшим удельным тепловым расширением.
• Если применить линолеум, то он не должен иметь утеплительной основы.
• Если вы решите применить паркет, то древесина должна быть хорошо просушена, иначе она может покоробиться.
• Следует позаботиться о хорошем качестве клея и лака, во избежание нежелательных испарений при нагреве. Обязательно узнайте у продавца температурный диапазон эксплуатации (если на упаковке не будет такой информации) клееных соединений или лаковых покрытий перед покупкой клея или лака. Не ориентируйтесь только на цену, ведь даже любой клей рассчитан на определенный режим эксплуатации, и даже самый дорогой клей может не подойти для нужных вам условий.
• При выборе любого материала для напольного покрытия основным критерием должно быть наличие соответствующей маркировки, указывающей возможность использования его при такой системе подогрева.

Покрытия, которые не рекомендуется применять в сочетании с электрическим теплым полом:

• пробка, т.к. она обладает низкой теплопроводностью (не будет пропускать тепло в помещение). Кроме того, пробка «боится» перегрева.
• толстые ковры, т.к. они будут выполнять функцию теплоизоляции

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

• котёл;
• насос;
• расширительный бак;
• коллекторы для радиаторов и тёплого пола;
• радиаторы;
• трубы.

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Узнайте максимальную и оптимальную температуру теплоносителя в напольной системе отопления.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

Унибокс – устройство, виды и принцип работы, преимущества использования, монтаж своими руками.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка.  Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб – узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.

Особенности эксплуатации

Чтобы повысить качество работы съёмного отопления, и продлить его срок службы, нужно учитывать ряд моментов:

1. Устанавливать мобильный коврик только на ровную поверхность. Ямки и трещины могут вывести его из строя.
2. Не ставить мебель или тяжёлые предметы на плёнку, это приведёт к перегреву, а в последствии и к поломке системы.
3. Подключать пол следует к отдельному источнику питания, имеющему встроенный предохранитель.
4. Не включать в собранном виде.
5. Застилать покрытием следует только плёночную часть, терморегулятор накрывать нельзя.
6. Не укладывать поверх изделия толстые или тяжелые материалы, это нарушить правильность функционирования пола.
7. Не оставлять включённым, когда не используется.

Мобильные тёплые полы являются удобными и эффективными устройствами обогрева, не занимающими много места. Они несложны в эксплуатации, и для их установки не требуется особого опыта.

Имея такой пол, ваши ноги будут постоянно теплые, а при понижении температуры на улице, вы сможете поддерживать в квартире комфортные условия.

Видео материалы

Мобильный тёплый пол за 5 минут.

Watch this video on YouTube

Мобильный теплый пол Теплолюкс

Watch this video on YouTube

Монтаж кабельного пола

Как уже говорилось выше, кабельные полы работают от электроэнергии, а так как тарифы достаточно высокие, то и  расходы на неё существенные.

Поэтому надо продумать все способы её экономии: теплоёмкость стен и перекрытий, качество теплоизоляции, о чем мы подробно поговорим в данной статье.

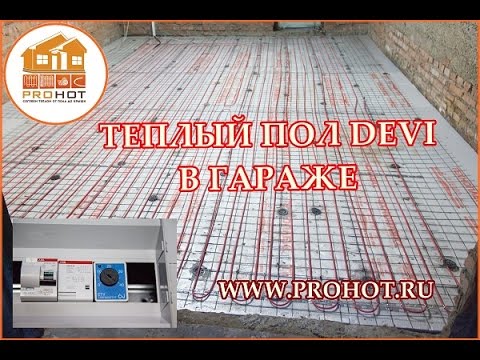

Монтаж электрического теплого пола в гараже

Watch this video on YouTube

Расчёт

Установка кабельного электрического обогрева, как и монтаж инфракрасной системы, следует начинать с расчёта мощности, для этого существует единая формула.

Ознакомиться с правилами вычисления мощности вы можете в разделе — «Монтаж инфракрасного пола».

Составление схемы

Перед монтажом любого тёплого пола необходимо подготовить схему, где отразить участки укладки кабеля и место установки регулятора.

Согласно СНиП, если площадь нагревательных элементов превышает 40 м2, то требуется сделать демпферные зазоры. Правила размещения мат схожи с укладкой плёнки.

Необходимые инструменты и материалы

Прежде чем переходить непосредственно к установке отопительной системы, нужно приобрести материал и подготовить инструменты, которые потребуются, если вы собираетесь производить монтаж своими руками.

Сначала надо выбрать вид отопления:

1. Резистивный кабель — бывает одно и двухжильный. Он вырабатывает теплоэнергию, объём её зависит от сечения провода.
2. Нагревательный мат — гибкое полотно, на нём уже зафиксирован резистивный провод. Он удобен и прост в укладке.

Для монтажа в гараже подойдёт любая модель.

Остальные материалы и инструментарий, для сооружения кабельного отопления, такие же, как и при установке, инфракрасной системы.

Подготовка основания

Подготовка черновой основы в гараже для укладки кабеля, не отличается от данных работ, при монтаже любого тёплого пола — выравнивание и очистка поверхности.

Теплоизоляция

Подробный процесс проведения гидро и теплоизоляции описан в разделе инфракрасных полов, он одинаков у всех электрических систем. То есть — стелится полиэтилен, монтируется демпферная ленты, кладётся утеплитель и арматура.

Укладка нагревательных элементов

Монтаж греющего кабеля выполняется по разработанной схеме («змейка» или «улитка»), для этого на утеплитель наносится разметка. По данным меткам укладывается провод витками, стандартное расстояние между которыми 0,3 метра.

Контуры должны размещаться параллельно, следует изгибать поворота кабеля под углом меньше чем 90 градусов или чрезмерно натягивать его. Провод должен быть цельный, без скрутки, так как это скажется на качестве работы и сроке эксплуатации. Кабель фиксируется к сетке клипсами или усиками на монтажной ленте, она крепится к утеплителю.

При укладке нагревательных мат, работа по монтажу тёплого электрического пола в гараже значительно упрощается, ведь провод уже закреплён на специальной сетке. Маты достаточно только раскатать на поверхности и зафиксировать.

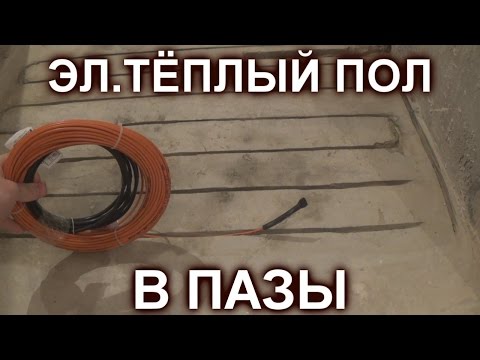

МОНТАЖ ЭЛ.ТЁПЛОГО ПОЛА В ПАЗЫ

Watch this video on YouTube

Подключение

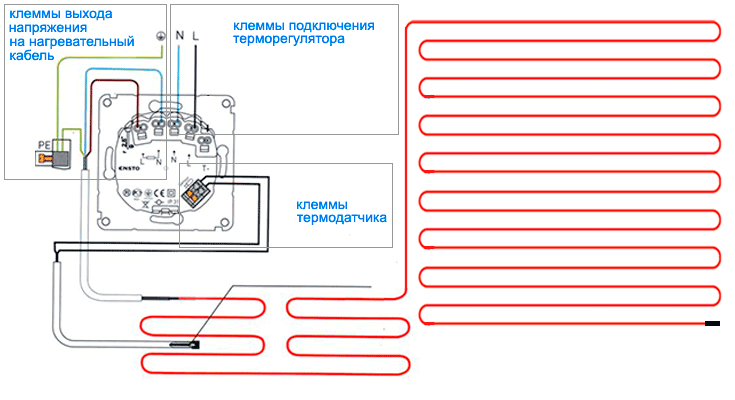

На запланированное место крепится монтажная коробка, в которую устанавливается терморегулятор. К нему подводится силовой и заземляющий кабель.

После подключения, устройство обязательно нужно проверить на работоспособность. Включать тёплый пол следует в отдельную розетку.

Заливка стяжки

Раствор для заливки кабельного пола и сам процесс, схож с бетонированием инфракрасной системы.  Бетонная стяжка может быть чистовым покрытием в гараже, но при желании допустимо уложить сверху плитку.

О роли датчика

Следует помнить, что в настройке теплого пола имеется одна незаменимая деталь – это датчик. Блоком управления настраивается нагрев пола и экономится электричество. Самую высокую экономию обеспечивают программируемые устройства, но они дорогостоящие.

Возможность настроить нужным образом теплый пол дает экономию энергии и, соответственно, денег.

Эффект кроется в соответствии электрической мощности пола и измерителя. Разогревание пола до необходимой температуры возможно только при достаточной мощности. Поэтому при покупке нужно интересоваться характеристиками товара.

В некоторых случаях  в помещениях с большой площадью приходится подключать более одного регулятора.

Важным моментом является тип настройки. Следует для себя найти способ, чтобы не делать отверстий в стене,  а ограничиться коробом для терморегулятора. Не стоит отступать от рекомендаций в инструкции.

Блок управления ни в коем случае нельзя устанавливать внутри, нужно прокинуть кабель к нагревателям сквозь отверстие в стене и датчик разместить в коридоре.

Электронная настраивающая аппаратура способна обслужить разные рабочие режимы обогрева полов с высокой степенью энергетической экономии. Но это дорогостоящая техника.
