Устройство светодиодной лампы. разбираем лампу ekf серии fll-a

Содержание:

Преимущества светодиодных ламп

Светодиодное освещение в доме — это не просто современно, но и стильно, и ярко. Консервативным любителям ламп накаливания остаются слабенькие «лампочки Ильича» – Федеральный закон «Об энергосбережении», принятый в 2009 году, с 1 января 2011 года запрещает производство, импорт и продажу ламп накаливания мощностью более 100 Вт. Продвинутые пользователи давно перешли на компактные люминесцентные лампы (КЛЛ). Но светодиоды обходят всех своих предшественников:

  • энергопотребление светодиодной лампы меньше в 10 раз, чем у соответствующей лампы накаливания, и почти на 35% меньше, чем у КЛЛ;
  • сила света LED лампы больше соответственно на 8 и на 36%;
  • достижение полной мощности светового потока происходит мгновенно, в отличие от КЛЛ, которым для этого требуется около 2 минут;
  • себестоимость — при условии изготовления лампы самостоятельно — стремится к нулю;
  • светодиодные лампы экологичны, потому что не содержат ртути;
  • срок службы светодиодов измеряется десятками тысяч часов. Поэтому LED лампы практически вечны.

Сухие цифры подтверждают: за LED — будущее.

Характеристики и особенности способов сборки

При сборке осветительных компонентов могут применять несколько технологий, каждая из которых имеет свои особенности. Рассмотрим их.

Тип корпуса COB

Самый совершенный тип сборки светодиода. Элемент представляет собой пластину (плату) с большим количеством диодов, каждый из которых помещен на основу по технологии поверхностного монтажа (SMD). На одной плате используют от 20 кристаллов. Чтобы обеспечить свечение в белом спектре, их покрывают люминофором.


Технология сборки COB.

Такие матрицы не используют для подсветки или декорирования. Они подходят только для освещения помещений, открытых пространств. Причина — угол рассеивания луча света 180 градусов. Применение осветительных элементов типа COB оправдано в уличных светильниках, люстрах или настольных лампах. Интенсивность свечения зависит от количества кристаллов.

Особенности:

  • нет керамической подложки;
  • не используется корпус, линза;
  • повышенные показатели мощности;
  • минимальная площадь свечения;
  • большая плотность размещения диодов;
  • равномерное свечение.

Тип корпуса SMD

Самая распространенная технология сборки источника света. Готовые лампы имеют мощность в диапазоне от 0,01 до 0,2 Вт. Диод крепится на основу, может дополняться рассеивающей линзой. На одной подложке используют 1-3 светодиода. Чтобы изготовить источник света с мощным световым потоком, такие SMD-элементы совмещают.


Технология сборки SMD.

Особенности:

  • есть керамическая основа;
  • дают направленное излучение света без линзы — 100-130(с линзой до 170);
  • каждый диод покрывается люминофором отдельно;
  • увеличенная толщина элемента;
  • используется теплоотводящая подложка.

В числе недостатков — для равномерного освещения больших площадей потребуется увеличенное количество ламп. Этот тип источников подходит для переносных фонарей, бра, ночников, настольных светильников. Такие корпусы не подлежат ремонту. Если вышел из строя один кристалл, придется менять всю матрицу.

Тип корпуса DIP

Самая старая и редко применяемая сегодня технология сборки. Конструкция состоит из кристалла, который помещен на выводной корпус с двумя контактами и покрыт рассеивающей колбой (цилиндрические или прямоугольные). Применяют диоды диаметром 0,3, 0,5, 0,8 и 1 см.


Технология сборки DIP.

Особенности:

  • слабый нагрев;
  • различные цвета колбы;
  • невысокая яркость свечения;
  • низкая мощность.

Используется только в качестве подсветки.

Тип корпуса «Пиранья»

Аналог предыдущей технологии, только с 4 контактами. Конструкция позволяет надежно закрепить излучающий кристалл на плате, что обеспечивает долгий срок службы. Выпускают изделия с линзой и без нее в разных цветах: зеленый, синий, красный и 3 белых (температура свечения отличается).


Технология сборки «Пиранья».

Особенности:

  • достаточная интенсивность свечения;
  • слабый нагрев;
  • неплохое рассеивание луча света.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

  • где:
  • 0,75 – коэффициент надежности LED;
  • U пит – это напряжения источника питания;
  • U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
  • I – номинальный ток, проходящий через него;
  • R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

  • где:
  • U – это напряжение питания;
  • I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

  • где:
  • I – это ток нагрузки;
  • U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Пошаговая инструкция переделки лампочки

На первом этапе переделки необходимо снизить ток через светодиоды. Это продлит срок службы изделия. Но характеристики яркости свечения будут также снижены. Снижение параметров происходит не линейно, а с отставанием. Вместе с этим повышается КПД каждого из чипов. Это способствует снижению температуры кристаллов в процессе работы.


Зависимость характеристик яркости от прямого тока, учитывая потери тепла.

На графике наглядно можно увидеть КПД чипа и теплопотери в виде нелинейной зависимости. Для снижения следует найти на плате один или два резистора. Плата включена параллельно с сопротивлением в несколько Ом. Это тот датчик, с которым следует работать. Он есть во всех схемах драйверов, как линейных, так и импульсных.

Резистор заменяется на другой с большим сопротивлением. Как альтернативный вариант, можно выпаять один из них. Ток через диоды понизится пропорционально увеличению сопротивления датчика тока. Даже если снизить ток незначительно, это отразится на сроке службы изделия за счет снижения температуры кристалла в процессе работы.

Если для переделки используется дорогая лампа, здесь установлено большее количество светодиодов, чем у дешевых аналогов, а режим работы более щадящий. Мощность рекомендуется занизить примерно на 20-30% только в том случае, если используется новая лампочка. Если чипы мощные, ток через них следует уменьшить на 50%. Если один из диодов сгорит, через некоторое время остальные также придут в негодность. Это может происходить до тех пор, пока все элементы не будут заменены на новые.

Постепенное нарастание яркости после включения

Следующий этап доработки светодиодной лампы на 220 В заключается в том, чтобы обеспечить плавное нарастание яркости. Для этого понадобится позистор. Это терморезистор с положительными показателями температурной зависимости. Он включается в схему параллельно большей части чипов или всем без исключения.


Схема плавного включения.

Пока позистор холодный, показатели сопротивления минимальны. Ток проходит через некоторые светодиоды и  поэтапно разогревает его. По мере нагрева сопротивление плавно нарастает, что включает в цепь остальные чипы и яркость начинает также расти.

Для работы понадобится позистор с маркировкой WMZ11a (на 330-470 Ом). Элементы можно легко найти в продаже или снять с энергосберегающей лампочки мощностью не менее 32 Вт. В устройствах с меньшей мощностью установлен позистор на 1 Ом или более, что не подойдет для переделки.

Из ситуации можно выйти, если произвести параллельное подключение нескольких элементов, но этот способ непопулярен. Лампочки с такими доработками преимущественно устанавливают в люстры на потолке. Если схема собрана правильно, включение на полную яркость произойдет через 25-30 секунд.

Как сделать ночник

Лампочку можно оснастить функцией ночника. Её можно установить в темном коридоре и оставлять включенной на ночь. Здесь понадобится доработка драйвера. Для начала убирается резистор, установленный на плате драйвера, который используется при разрядке выходного фильтрующего конденсатора.


Схема сборки ночника.

В схему следует допаять резистор мощностью 1 Вт на 150 кОм параллельно выводам микросхемы. Также в выключатель устанавливается резистор 68 кОм на 1 Вт параллельно контактам выключателя.

В схему драйвера можно установить резистор 100 кОм параллельно конденсатору фильтра питания микросхемы. Это нужно для стабилизации напряжения и устранения мигания лампы. Если мастер все сделал правильно, мощность потребления энергии не будет превышать 0,42 Вт.

Теоретический метод

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр. Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора. Существуют и другие способы тестирования излучающих диодов, о которых подробно написано в данной статье.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе. В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт. Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Узнать все технические характеристики светодиода можно из интернета. Для этого нужно скачать datasheet на схожую по внешним признакам модель, обязательно такого же цвета свечения, сверить паспортные размеры с действительными и выписать номинальные значения тока и падения напряжения. Следует учитывать, что данная методика весьма приблизительна, так как в одинаковом корпусе могут быть изготовлены светодиоды на 20 мА и на 150 мА с разбросом напряжения до 0,5 вольт.

Как определить искомый параметр для одного диода

Если нет возможности с помощью справочной литературы выяснить, какой ток потребляет один светодиод, тогда можно осуществить измерения своими руками. Это необходимо делать в той ситуации, когда длина подсветки будет не целой (например, 2,4 м).

Светодиоды

Для определения нужной величины вам понадобятся:

  • лабораторный блок питания, рассчитанный на 12 вольт;
  • постоянные резисторы (1 кОм, 560 Ом и 2,2 кОм);
  • миллиамперметр;
  • цифровой вольтметр;
  • монтажный провод;
  • мощный переменный резистор на 470-680Ом.

Определять нужно следующим образом:

  • выясняем полярность диода с помощью монтажного провода и постоянного резистора. Если диод загорится, то это будет «+»;
  • собираем электрическую цепь: постоянный резистор для нужного диода, переменный резистор, а также миллиамперметр. Параллельно светодиоду нужно подключить вольтметр;

Вольтметр

  • переменный резистор ставим на максимальное сопротивление;
  • подключаем цепь;
  • записываем показания прибора;
  • далее уменьшаем сопротивление для переменного резистора и смотрим на вольтметр. Показания нужно записывать каждые 0,1В при нарастающем напряжении;
  • когда напряжение будет расти меньше чем ток — уменьшаем сопротивление резистора.

В результате получим ток одного диода.

Последовательное подключение светодиодов

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Падение напряжения – это уровень напряжения, которое светоизлучающий диод преобразует в световую энергию (свечение).

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему последовательного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

  1. Недостатки последовательного подключения:
  2. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема.
  3. Для питания большого количества led нужен источник с высоким напряжением.

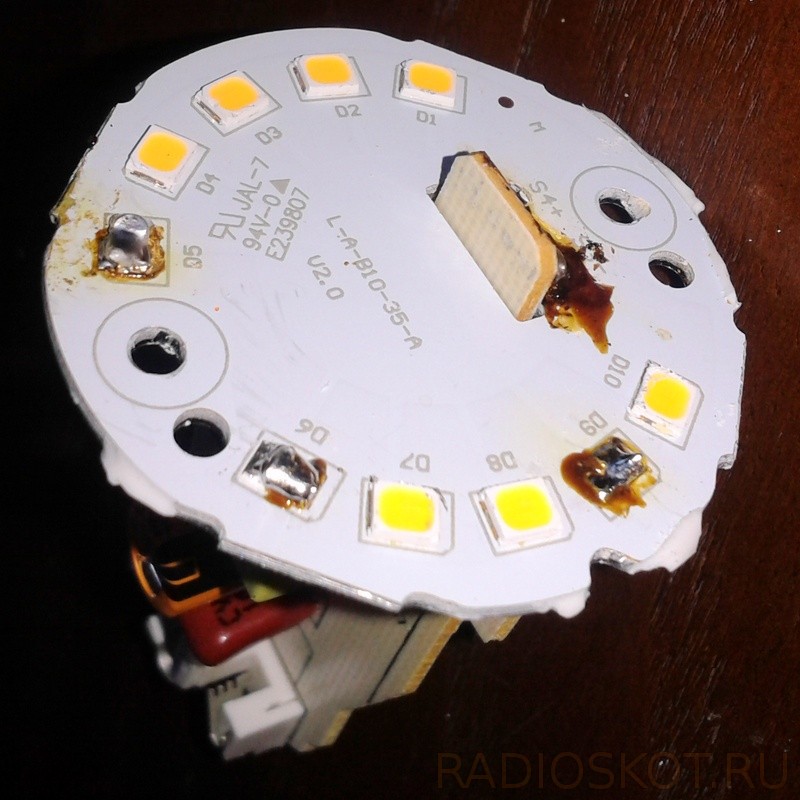

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

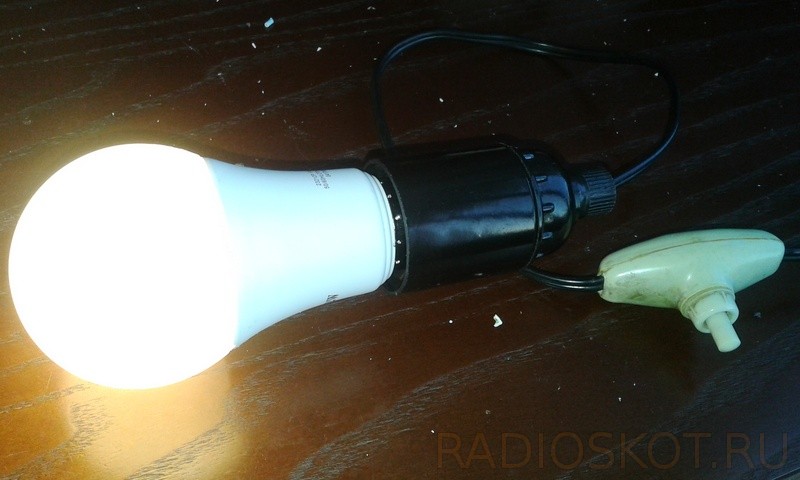

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

Мощность светодиодной лампы и другие характеристики

Использование светодиодных ламп позволит значительно сократить расходы на электроэнергию.  Простой расчёт, исходя из норм освещения и выбора определённых параметров освещённости, например, кухонного помещения позволит доказать это.

Так основными параметрами ламп различного типа являются:

  • мощность, измеряемая в Ваттах, то есть количество энергии потребляемое осветительным элементом;
  • цветопередача – оттенок света у источника излучения, измеряемая в Кельвинах;
  • световой поток – количество света отдаваемое светильником, который показывает эффективность источника,

так как, чем выше данная характеристика, тем результативнее прибор использует энергию.

Так, вольфрамовые лампы мощностью в 40 Вт имеют светоодачу 10, 4лм/Вт,

люминесцентные — 84 лм/Вт,

светодиодная лампа, мощность которой 40Вт — 86 лм/Вт.

Основы подключения к 220 В

В отличие от драйвера, который питает светодиод постоянным током и сравнительно небольшим напряжением (единицы-десятки вольт), сеть выдает переменное синусоподобное напряжение с частотой 50 Гц и средним значением 220 В. Поскольку светодиод пропускает ток только в одну сторону, то светиться он будет только на определенных полуволнах:

То есть led при таком питании светится не постоянно, а мигает с частотой 50 Гц. Но из-за инерционности человеческого зрения это не так заметно.

В то же время напряжение обратной полярности, хотя и не заставляет led светиться, все же прикладывается к нему и может вывести из строя, если не предпринять никаких защитных мер.

Как правильно выбрать светодиодную лампу

Чтобы правильно выбрать светодиодные
лампы, следует учесть, что даже у изделий самых популярных производителей
бывают недостатки.

Важный элемент – радиатор, установленный между корпусом и цоколем. Если он изготовлен из пластика, то не способен обеспечить надлежащий теплоотвод. Дольше служат светодиодные лампочки с радиатором из алюминия. Спирали в нем расположены так, чтобы обеспечить наилучшую циркуляцию воздуха.

Особенности
выбора для потолочных светильников

Правильно выбрать модель светодиодной лампы для потолочного светильника достаточно сложно.

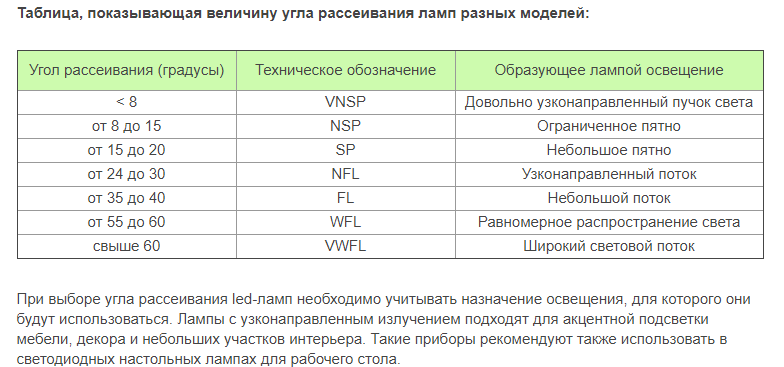

Если потолочный светильник люстра, то
после выбора цоколя определяется требуемый угол рассеивания. Для этого можно
использовать таблицу:

Существует следующие типы ламп из светодиодов, отличающиеся по форме:

  • груши
    (самые распространенные, для больших плафонов с цоколем Е 27);
  • шарообразные
    (для небольших круглых плафонов);
  • свечи
    и свечи на ветру (с цоколем «миньон» для плоских и узких приборов освещения);
  • рефлекторы
    (с цоколем GU 10 и GU 5.3 для точечных встраиваемых светильников);
  • линейные
    (с цоколем G 13 для приборов, предусмотренных для освещения больших площадей);

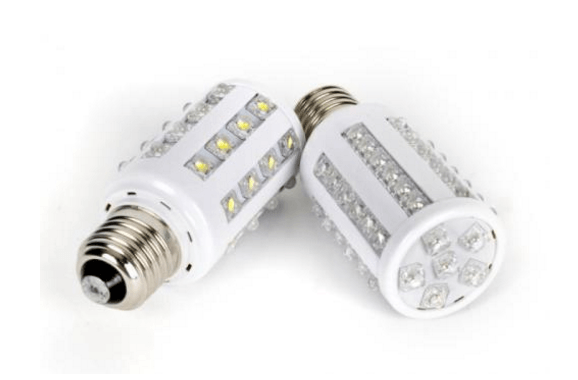

  • кукуруза.

Можно выбрать лампы для промышлености,
улицы (с высоким уровнем защиты), автомобилей, растений.

Перед тем, как выбрать светильник, определяется место установки. Для люстры выбирайте грушу с углом рассеивания VWFL, для подсветки отдельных элементов интерьера подойдут свечи или свечи на ветру с углом NFL, для подвесных потолков – рефлекторы с цоколем GU 10 и GU 5.3 и углом FL или WFL.

Правила замены лампочек накаливания и
галогенок:

  • если
    в светильнике меняется лампа накаливания, необходимо точно определить размеры
    плафонов, так как некоторые изделия на основе светодиодов имеют очень большие
    размеры;
  • блок
    питания для галогенок не подойдет для светодиодов;
  • диммеры
    поддерживают не все диоды;
  • конструкция
    filament-ламп недоработана, поэтому у них много недостатков.

Необходимые материалы и инструменты.

Для того, чтобы собрать самодельный драйвер, потребуются:

  • Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, т.к. обычное медное жало довольно быстро окисляется, и его приходится чистить.
  • Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.
  • Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Бессвинцовые припои менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.
  • Небольшие плоскогубцы для сгибания выводов.
  • Кусачки или бокорезы для обкусывания длинных концов выводов и проводов.
  • Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0.35 до 1 мм2.
  • Мультиметр для контроля напряжения в узловых точках.
  • Изолента или термоусадочная трубка.
  • Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60×40 мм.


Макетная плата из текстолита для быстрого монтажа.

Самая простая схема

Светодиодная лампа на 220 В — это одна из разновидностей ламп освещения, световой поток в которой создается за счет преобразования электрической энергии в световой поток с помощью кристалла светодиода. Для работы светодиодов от стационарной бытовой сети 220 В необходимо собрать самую простейшую схему, изображенную ниже на рисунке.

Схема светодиодной лампы на 220 вольт состоит из источника переменного напряжения 220–240 В, выпрямительного моста для преобразования переменного тока в постоянный, ограничительного конденсатора С1, конденсатора для сглаживания пульсаций С2 и светодиодов, подключаемых последовательно от 1-го до 80 штук.

Принцип работы

При подаче переменного напряжения 220 В переменной частоты (50 Гц) на драйвер светодиодной лампы, оно проходит через токоограничивающий конденсатор С1 на выпрямительный мост, собранный из 4-х диодов.

После этого на выходе моста мы получаем постоянное выпрямленное напряжение, требующееся для работы светодиодов. Однако для получения непрерывного светового потока, в драйвер необходимо добавить электролитический конденсатор C2 для сглаживания пульсаций, возникающих при выпрямлении переменного напряжения.

Глядя на устройство светодиодной лампы на 220 вольт, мы видим, что там присутствуют сопротивления R1 и R2. Резистор R2 служит для разрядки конденсатора для защиты от пробоя при выключенном питании, а R1 — для ограничения тока, подаваемого на светодиодный мост при включении.

Что такое вечная светодиодная лампочка

Ни один из производителей не выпускает светодиодные лампы с громким названием «вечные». Качественные изделия могут работать до 50 000 часов, но только при отсутствии проблем с проводкой и надёжных элементах сборки, которые помогут преодолеть перегрев, если это произойдёт. Чтобы продлить срок службы, мастер может заменить комплектующие на более дорогие, что не позволит диодам перегореть даже через 5-6 лет.

Чтобы получилась вечная ЛЕД-лампа, в первую очередь следует заняться системой охлаждения. Именно на ней многие производители экономят, из-за чего нарушается температурный режим и светодиоды перегорают. Также нередко страдает электронная начинка устройства. Конструкция может выглядеть как на картинке ниже.

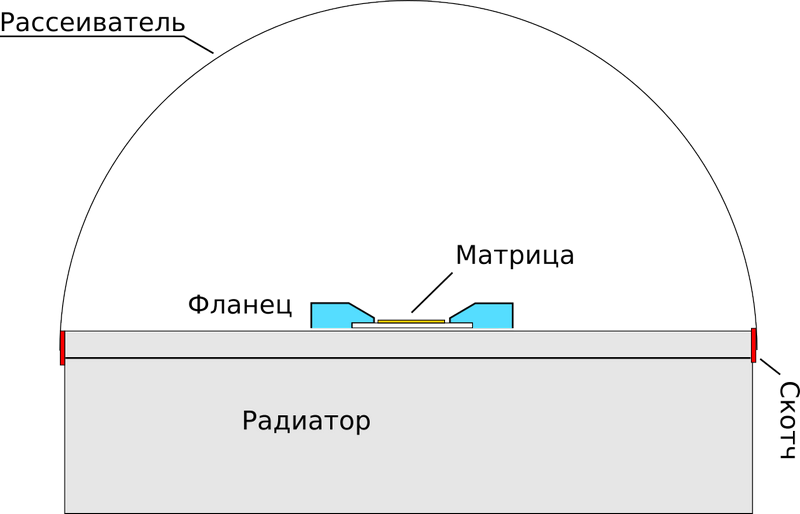

Конструкция самодельного светильника.

Чтобы собрать этот светильник, понадобится опыт. Поэтому начинающему мастеру лучше подойдёт переделка приобретённой светодиодной лампы. Вечным светильником можно считать изделие с элементами, замененными на более мощные и эффективные.

Назначение драйверов для светодиодов

Яркость светодиодной лампы зависит от 2 параметров: тока, проходящего через нее, и идентичности характеристик полупроводников, т. к. любое несоответствие выведет детали из строя. Но современное производство не в состоянии обеспечить полностью одинаковые параметры кристаллов.

Он преобразует электроток:

  • задает ему амплитуду;
  • выпрямляет – делает его постоянным;
  • подает на все элементы одинаковый ток (немного меньше максимального уровня) и не допускает их пробоя.

Ключевые особенности

Главное отличие драйвера в том, что при входном напряжении, на которое он рассчитан (например, 140-240 V), он устанавливает на светодиодах заданный уровень тока. При этом потенциал на выходе устройства может быть любым.

Основных характеристик у него 3:

  1. Номинальный ток. Он не должен превышать паспортное значение светодиода, иначе диоды сгорят или будут гореть тускло.
  2. Напряжение на выходе. Зависит от типа подключения полупроводников и их числа. Оно равно произведению падения потенциала 1 элемента на их количество и может меняться в широких пределах.
  3. Мощность. От правильного расчета этой характеристики зависит вся работа устройства. Для этого суммируют мощности всех элементов и добавляют 20-25% (запас на перегрузку).

У светодиодной лампы из 10 элементов по 0,5 Вт этот параметр будет равен 5W. С учетом перегрузки следует выбрать драйвер на 6-7 W.

Но 2 последних параметра (мощность потребления и выходное напряжение) напрямую зависят от спектра излучения светодиода. Например, элементы ХР-Е (красные) при 1,9-2,5 V потребляют 0,75 W, а зеленые – 1,25 W при питании в 3,3-3,9 V. Получается, что драйвер в 10 W способен запитать 7 диодов одного цвета или 12 другого.

Теория питания светодиодных ламп от 220 в

Лед-лампа, лента под потолком или подсветка в современном телевизоре являются совокупностью нескольких мощных небольших светодиодов, размещенных в пространстве нужным образом.

Если каждый из них способен пропускать ток в 1 А при напряжении 3,3 V, то в осветительную сеть их включить нельзя – сразу сгорят. Можно воспользоваться делителем из резисторов, но на них будет рассеиваться большая мощность. Поэтому КПД светильника будет небольшим.

Для снижения напряжения и преобразования тока в постоянный применяют драйверы. Внутри этих устройств могут быть различные стабилизаторы тока, емкостно-резистивные делители и т. д.

В схему могут входить транзисторы, микросхемы, конденсаторы и т. д. Такие преобразователи меняют напряжение и обеспечивают подачу нужного количества тока каждому элементу.

Преимущества светодиодных ламп

В настоящее время большое значение придается экономичной и долговечной работе осветительных приборов. Поэтому на первый план выходят светильники, создающие яркое освещение с выделением минимального количества тепла и небольшим энергопотреблением.  Они обладают низкой чувствительностью к перепадам тока и напряжения, могут выдерживать большое количество включений и выключений.

Всеми этими качествами в полной мере обладают светодиодные лампы. Они имеют несколько разновидностей, отличающихся по конструктивным и техническим характеристикам, что позволяет выбрать наиболее подходящий вариант. Все лампы отличаются наличием или отсутствием мерцания, степенью экологической безопасности, необходимостью в использовании выпрямителей тока и других дополнительных приборов.

Схема светодиодной лампы

Ремонт светодиодных ламп

Моргает светодиодная лампа

Схема светодиодной лампы на 220В

Светодиодные лампы нового поколения

Сравнение светодиодных ламп и ламп накаливания

Мощность светодиодных ламп для оснащения дома

Для расчёта потребуется такой показатель как освещённость — необходимый поток света на 1м², измеряемая в люксах. Таким образом: 1лк = 1лм х 1м².

Рассчитанные нормы собраны в документации СНиП, из которых можно сделать выписку и узнать необходимые параметры освещённости для  помещений различного назначения.

Кроме того, алгоритм расчёта освещённости позволяет разделить объём помещения на условные зоны, где нужен более интенсивный или умеренный свет и поместить в них соответствующие осветительные приборы.

Следовательно, для оснащения  комнат потребуется определённое количество осветительных приборов, с источниками определённой мощности. Соотношение экономичных светодиодных ламп с мощностью традиционных источников света даны в таблице:

Результат расчёта площади умноженный на необходимую освещённость в соответствии с нормативами СНиП позволяет определить мощность  параметр необходимых источников света в люменах и приобрести нужное количество приборов.

Промышленность выпускаются светодиодные элементы, которые не потребуют много усилий при установке, разработке и расчётах новой схемы но позволят обеспечить оптимальное освещение как внутри дома, так и на приусадебном участке, сэкономив на оплате за коммунальные услуги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
