Как выбрать автономную канализацию для частного дома

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

• Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
• Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

• Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
• УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
• Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

• При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
• Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
• Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Зависимость глубины пролегания канализации от диаметра трубы

Соблюдение вышеописанных параметров недостаточно для укладки качественной канализационной системы. Серьёзным фактором являются технические характеристики самих труб.

Для начала нужно выбрать материал, из которого выполнен трубопровод. Металл и керамика давно отошли на задний план и теперь лучше всего приобретать трубы, сделанные из пластика. Пластик очень стойкий к различным погодным условиям, имеет долгий срок службы, его легко транспортировать и переносить.

Следующий параметр – это диаметр трубы, от которого также зависит глубина закладки канализационной системы. Чем больше у трубы диаметр, тем на меньшее расстояние её можно закапывать в землю. Для примера: при внутреннем диаметре трубы 50 см, и глубине замерзания почвы 150 см, её необходимо закапать в землю на 1 м. Формула, по которой высчитывается глубина укладки достаточно проста: отнять от глубины промерзания внутренний диаметр трубопровода. Такая формула расчёта подходит к любым частным домам.

После расчёта размеров канализационных труб, можно приступать к подготовке траншеи. Допускается делать максимально узкие траншеи, но категорически запрещается закапывать их на меньшую глубину.

Компоненты схемы

Любую канализационную систему можно условно разделить на три основные части:

1. Стоки и коллекторы внутри дома или внутридомовые коммуникации.
2. Внешние сети. Трубы и узлы, по которым сточные воды поступают в отхожее место.
3. Собственно, септик, выгребная яма или централизованный канализационный люк.

В последнее время всё чаще на участках ставят септик или ёмкость, в которую поступают нечистоты в не очищенном виде

Его задача осуществить промежуточную чистку, неважно, куда потом пойдёт отработанная вода

Как выбрать место для септика

Вариант очищающего септика для дома

Место установки септика на участке строго регламентировано. На рисунке выше изображены минимальные расстояния от септика до других коммуникаций и строений.

Второй вариант септика – отстойники с почвенной доочисткой либо локальные очистные станции.

Отстойник с почвенной доочисткой

В ёмкостях с почвенной доочисткой сточные воды попадают сначала в ёмкости, в которых фекалии оседают на дно и разлагаются под действием анаэробных бактерий.

Остальная часть попадает в принудительную фильтрационную систему и только после этого просачивается в грунт. Обычно такие септики дополняются системами фильтрующих колодцев или специальными фильтрационными полями, о которых мы расскажем чуть ниже. Локальные очистные станции действуют по аналогии с промышленными очистными сооружениями. Это наиболее дорогостоящий вид септика. Чаще всего для устройства канализации в частном доме своими руками используется именно он. На вид это большие полипропиленовые ёмкости с техническими отсеками и специальным фильтрующим оборудованием:

• секция предварительной очистки. На данном этапе происходит разделение загрязнителей на фракции, более тяжёлые нечистоты и фекалии опускаются на дно. Этот отсек требует регулярной очистки;
• аротенк. В этой ёмкости происходит процесс насыщения сточных вод кислородом. Далее в «бой» вступают специальные бактерии, которые перерабатывают соли и ядовитые вещества, тем самым очищая воду;
• отстойник. Здесь оседают те самые бактерии, которые сделали свою работу, кроме того, жидкость очищается от ила, песка;
• вода через дренажный насос выводится из очистного устройства.

Внутреннее устройство установки очистки сточных вод и принцип работы

Фильтрующий колодец

Фильтрующий колодец – дополнительный этап очистки отстойников, искусственное сито из гравия. Подробно устройство фильтрующего колодца рассмотрим чуть позже в инструкции по установке септика своими руками. Оговоримся только о том, что периодически этот гравий нужно будет вынимать и проводить чистку.

Поле подземной фильтрации

Вариант фильтрующего колодца − поле подземной фильтрации. Такой вид фильтра целесообразно использовать только на больших участках, где нет дефицита места.

Вариант обустройства дренажного поля

Для обустройства такой сточной системы используют перфорированные трубы, их размещают на глубине около 0,5 м на гравийную подушку, достаточно большую по объёму.

Фильтрующая траншея

Главное отличие этой системы – фильтрация происходит не в горизонтальной плоскости, а в вертикальной. Перфорированные требу располагаются на достаточной глубине. Однако этот вариант доочистки можно использовать только на территориях с глубоким горизонтом грунтовых вод.

Монтаж канализации пошагово

Разводка канализации в частном доме своими руками собирается из труб ПВХ. Это наиболее удобный и простой способ. Детали собираются по типу конструктора – вставляются одна в другую.

Как правильно сделать канализацию в частном доме:

1. Первым устанавливается центральный стояк и фановый отвод, защищающий систему от понижения давления в момент работы ассенизаторной машины. Одновременно начинают копать яму под установку колец или пластиковой емкости под септик, обустраивать дно.
2. Подключаются унитазы, раковины, ванная, душевая, стиральная машина – все приборы, имеющие трубы малого диаметра.
3. На кухне после раковины устанавливают жироловку – устройство, охлаждающее воду. В холодном состоянии жир периодически удаляется из устройства. Если есть посудомоечная машина, то после нее также ставят резервуар для жира.
4. Когда подсоединены все коммуникации в доме, устанавливается уличная труба. Для этого копают траншею, постепенно заглубляя в землю, чтобы выполнить требования по углу наклона. Вход в септик будет находиться на глубине около 2 метров. Вырезается вход для сточной трубы.
5. Опускается септик. Наклон делается в сторону люка, чтобы ассенизаторной машине легче было удалять твердые частицы. На поверхности должен остаться только люк емкости.
6. Труба соединяется с емкостью и засыпается грунтом.
7. Вокруг внешнего люка заливают бетоном площадку и кладут на нее железную крышку.

Как выполнить отверстие в бетонном основании

Любое основание, а особенно плитное изготовлено из жестких материалов. В процессе бурения могут возникать трещины. Профессионалы часто ведут споры между собой о том, как же правильнее заложить канализационные отверстия в фундаменте и к единому мнению не пришли.

К примеру, в основании не было предусмотрено технологических мест под трубу стока. Как осуществить это самостоятельно?

В процессе пробивки на пути могут встретиться различные твердые и жесткие предметы. Камни легко уничтожаются с отбойным молотком, арматура легко сверлится перфоратором. Если перфоратора нет, то тогда следует выполнять пробивку пробойником. Пыль следует обязательно выводить.

Виды канализации

Все работы по сооружению канализации в частном доме своими руками сводятся к обустройству наружной и внутренней канализации. К работам по внутренней канализации можно отнести монтаж фановой трубы, стояка и разводку труб к таким помещениям, как душевая, кухня, туалет и т. п. К наружной или внешней канализации относится всё, что расположено за пределами дома, то есть система труб, идущих от дома до станции глубокой очистки (довольно дорогое готовое решение) или до самодельного септика (с полем фильтрации или накопительному). Конечно, если у вас будет возможность подключиться к централизованной системе сброса стоков, то задача очень сильно упростится. Но в данной статье будет рассматриваться именно автономная система, включающая эффективную очистку сточных вод в септике, а такой примитивный способ, как выгребная яма.

Внутренняя канализация

В первую очередь необходимо заняться именно внутренней схемой. Еще на этапе проектирования дома необходимо задуматься над тем, чтобы все помещения, к которым будет подводиться канализация, располагались по возможности ближе друг к другу, так как впоследствии такой подход существенно упростит схему обустройства внутренней канализации. Каждый дом предполагает индивидуальную схему канализации, которая может быть самой разнообразной.

При этом следует учитывать тот факт, что в туалете для отвода стоков нужно использовать трубы, диаметр которых составляет 100-110 мм. Для серых стоков, которые будут поступать в канализацию из кухни или ванной, следует использовать ПП или ПВХ трубы, имеющие диаметр 50 мм. Все повороты необходимо делать с помощью двух пластиковых колен, изогнутых под углом 45 градусов, так как это позволит в дальнейшем минимизировать возможность появления засора, устранять который довольно проблематично. Надежнее и дешевле использовать в схеме канализации поливинилхлоридные (ПВХ) или полипропиленовые (ПП) трубы, так как они долговечнее, надежнее и дешевле чугунных. И помимо этого, монтировать внутреннюю систему канализации с помощью таких труб существенно проще.

В первую очередь необходимо определиться где именно будет находиться коллекторная труба или стояк, а уже потом от нее заниматься дальнейшей разводкой.

Но перед этим следует более точно разобраться в том, как можно для своего дома самостоятельно разработать схему канализации, ведь в дальнейшем по этой схеме можно будет произвести полный расчет всего того (сантехнического оборудования и материалов), что потребуется вам для обустройства канализационной системы.

Можно выполнить схему канализации на листочке в клеточку, но желательно приобрести для данной задачи несколько листов миллиметровки. Помимо этого вам потребуется рулетка, линейка и острый карандаш.

Для частного дома схема канализации составляется в следующей последовательности:

• для начала нужно составить план дома в масштабе. Если размеры дома вам неизвестны, то придется пройтись с рулеткой и все замерить;
• далее необходимо определиться где будут располагаться стояки;
• после этого необходимо на плане отметить места размещения сантехнических приборов и определиться с тем, как они будут подключаться;
• на следующем этапе нужно отметить трубы, которые будут идти от фасонных частей и стояка до сантехнических приборов, а также все соединительные элементы (тройники, отводы и прочие);
• все перечисленное выше следует проделать для каждого этажа вашего дома;
• затем необходимо определиться с размерами фановой трубы и стояка;
• теперь осталось только суммировать длину всех труб, относящихся к внутренней канализации;
• следующим этапом будет наружная система, на котором нужно составить схему внешней канализации, к которой относятся трубы, идущие от станции глубокой очистки или септика до выпуска. Не забывайте при этом учитывать все имеющиеся и СНиПы.

Возможные проблемы и их решение

Следует сказать, что довольно часто даже без нарушений во время установки появляются проблемы в работе канализации в собственном доме.

Наиболее распространенными неприятностями являются следующие.

Канализация плохо пахнет. Для исключения появления неприятных запахов унитазы и раковины присоединяют к механизму с помощью сифонов u-образной формы, где всегда есть немного воды. Барьер подобного типа не позволяет пропускать неприятные запахи.

• Засор. Часто бывает, что система забилась, даже если установка была проведена по всем необходимым правилам. По данной причине стояки на всех этажах следует оборудовать спецтройниками, дабы не было необходимости разбирать систему до устранения пробки.
• Замерзание канализации. Это еще одна проблема, которая часто встречается. Причина состоит в том, что многие просто укладывают канализацию выше уровня замерзания почвы. Следует сказать, что данную проблему не следует игнорировать по причине того, что рано или поздно труба может просто лопнуть и тогда потребуется ее замена и ремонт.
• Несоответствие различных элементов друг другу. Во избежание такой ситуации установку следует начинать с монтажа выпуска-узла, соединяющего стояк с трубой, что подходит к септику. Выпуск является собой гильзу из металла с трубным обрезком. Ее диаметр должен быть больше размера стояковых труб. Обычно речь идет о цифре 13-15 сантиметров. А гильза должна вылезать из фундамента на 12-16 сантиметров.

Чтобы вышеупомянутые и другие неполадки не появлялись, следует руководствоваться во время установки такой системы следующими принципами:

• если трубы имеют различный диаметр, то они должны стыковаться с помощью спецпереходников;
• используя тройники косого типа, можно соединить стояки и трубоотводы;
• унитаз должен располагаться максимально близко к основному стояку;
• установку наружной канализации следует осуществлять исключительно в теплый период года;
• по мере подхода к стояку трубный размер должен становиться больше, а не меньше;
• там, где пересекаются трубы кухни и ванной, следует разместить коллектор.

Устройство системы

Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.

Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.

Внутренняя схема

Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.

По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.

Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.

В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.

Внешняя часть

Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.

Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.

Советы специалистов

Чтобы канализационный механизм в собственном доме всегда работала качественно и эффективно, а также функционировал хорошо, специалисты рекомендуют соблюдать несколько простых правил. Первое, что необходимо делать – осуществлять на постоянной основе промывание трубопровода внешнего и внутреннего типа большим количеством горячей воды. Второй совет – в сантехприборах, особенно в ванной и на кухне, требуется использовать сетки-мусороуловители для предотвращения попадания волос, грязи, а также различных нерастворимых веществ в сток.

Еще одна важная рекомендация специалистов состоит в том, чтобы в нужный момент откачивать из септика различные осадочные массы, иначе они могут оказаться причиной поломки всей системы. Еще один совет специалистов заключается в том, чтобы не позволять попадать жировым отходам в сток. Особенно когда речь идет о животных жирах, которые оседают на трубных стенках и могут оказаться причиной забивания трубы.

Специалисты рекомендуют при приобретении комплектующих и труб проверять, присутствует ли в раструбе накладка из резины, так как она постоянно теряется у многих людей. Ни в коем случае не следует подсоединять к вентиляционному механизму фановую трубу. По мнению специалистов, при вкладке ПВХ-труб в ров необходимо максимально внимательно следить за стыками по причине того, что соединительные места крайне хрупкие и нестабильные.

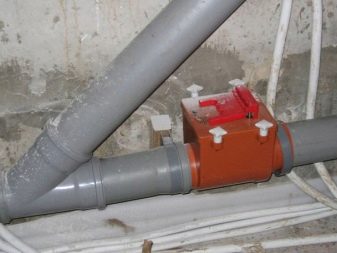

Также рекомендуется осуществить монтаж аварийного отвода для очищения канализации. Его обычно монтируют максимально близко к участку входа трубы в постройку в доступном месте. Кроме того, если в постройке присутствует обычный набор точек потребления воды, то осуществлять установку фановой трубы совершенно необязательно, можно ограничиться клапаном вакуумного типа.

В целом, как можно убедиться, создание канализации в частном доме – процесс, который требует проведения серьезных расчетов и большого внимания со стороны владельца дома. Более того, создание такой системы предусматривает продумывание и системы водоснабжения дома. К тому же многое будет зависеть от того, какой тип канализации будет создаваться. Напорная канализация будет иметь свои особенности, а внешняя или внутренняя – свои

В любом случае для грамотной реализации такой затеи важно продумывать все до мелочей и консультироваться со специалистами

О том, как сделать канализацию в частном доме своими руками, смотрите в следующем видео.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.
