Компрессоры своими руками из холодильника

Металлический баллон

Как создать компрессор из газового баллона своими руками:

• вентиль демонтируется с помощью разводного ключа;
• в баллоне не должно остаться газа;
• внутренние поверхности очищают от грязи и ржавчины;
• в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
• производится окрашивание;
• монтируется манометр;
• присоединяются шланги.

Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.

Поэтапная сборка

Домашнему мастеру надлежит действовать в таком порядке:

1. отсоединяют фреонопроводы от компрессора холодильника и отвинчивают его. Очищают от пыли, ржавчины и с целью подготовки под покраску обрабатывают преобразователем коррозии;
2. меняют масло в компрессоре. Для этого вскрывают торчащую из корпуса запаянную трубку. Делают это так, чтобы внутрь не попадала стружка. Для этого трубку надпиливают по кругу мелкой ножовкой или надфилем, затем верхушку отламывают. Масло сливают в мерную емкость, чтобы узнать его объем. Далее вводят медицинским шприцем порцию нового масла в несколько большем объеме и закупоривают трубку винтом подходящего диаметра, обмотанным ФУМ-лентой;
3. определяют назначение трубок для подключения к фреонопроводу: подают на короткое время питание и смотрят, через какую из них воздух всасывается, а через какую — нагнетается. Трубки помечают.

Перед подачей питания компрессор следует сориентировать в пространстве так, как он стоял в холодильнике. Это связано с тем, что запуск его мотора осуществляется при помощи пускового реле: при подаче питания сердечник соленоида втягивается, затем после раскручивания двигателя падает под действием силы тяжести, размыкая контакты вспомогательной обмотки.

Если реле лежит на боку, сердечник, понятно, не выпадет и пусковая обмотка останется замкнутой. На крышке реле обычно имеется значок, помогающий определить верное положение. К нагнетательной трубке компрессора подсоединяют масловлагоуловитель. Он нужен потому, что компрессор холодильника в процессе работы выбрасывает мельчайшие капельки масла в нагнетательную линию.

Далее:

1. прикручивают компрессор болтами к доске, не забывая о правильной ориентации в пространстве.
2. из горловины огнетушителя выкручивают запорно-пусковое устройство. Очищают емкость от ржавчины механическим и химическим (преобразователь коррозии) способами. Внутрь добавляют средство для удаления ржавчины, взбалтывают и затем сливают;
3. в горловину огнетушителя вкручивают обмотанный ФУМ-лентой переходник на резьбу в ¾ дюйма. ФУМ-ленту наматывают в 3-5 слоев;
4. на переходник навинчивают трубопроводную крестовину либо штуцер-«елочку», также уплотнив соединение ФУМ-лентой;
5. на доске рядом с прикрученным компрессором вырезают круглое углубление с таким же диаметром, как у огнетушителя. Из 3-х листов фанеры при помощи уголков собирают П-образную конструкцию — держатель для огнетушителя. По его диаметру в горизонтальном куске фанеры вырезают отверстие;
6. прикрутив держатель к доске над выемкой (также используются уголки), устанавливают в него огнетушитель;
7. к всасывающей трубке компрессора резиновым шлангом подсоединяют бензиновый фильтр. Давление на этой стороне низкое и фиксация хомутами не требуется. Достаточно, чтобы шланг плотно обтягивал патрубки фильтра и компрессора;
8. к выходному патрубку нагнетателя посредством маслостойкого шланга подсоединяют масловлагоуловитель.

Самодельный компрессор

На линии нагнетания создается высокое давление, потому все соединения фиксируют автомобильными хомутами (стягиваются винтом). К выходу масловлагоуловителя подсоединяют обратный клапан (направление воздуха указано стрелкой на корпусе).

Выходы обратного клапана и крестовины либо штуцера – «елочки», соединяют шлангом с одним из выходов крестовины или штуцера-«елочки», ввинченного в горловину огнетушителя-ресивера, соединяют шлангом.

В прочие патрубки крестовины вкручивают:

• манометр;
• РД;
• вентиль.

Каждое резьбовое соединение уплотняют ФУМ-лентой, намотанной в 3-5 слоев.

Подключают электропитание:

• нулевой провод от сети припаивают к одному из двух контактов РД;
• 2-й контакт РД соединяют проводом с контактом компрессора;
• фазный провод припаивают ко 2-му контакту компрессора.

В завершение окрашивают компрессор.

В разрыв фазного проводника рекомендуется впаять тумблер — тогда не придется каждый раз выключать прибор из розетки.

Крепление обратного проводника с клапаном

Решив  изготовить газовый компрессор своими руками и любую другую разновидность этого устройства, после создания ресивера и  монтировки компрессора требуется произвести крепление обратного клапана.

Также необходимо установить проводник. Проделать  это можно при помощи фрезы по размеру и дрели. С помощью дрели необходимо сделать отверстие для муфты. При наличии на ней неровностей можно сточить их, используя прибор  с  абразивной функцией.

Далее  нужно вставить муфту и обварить ее по кругу для того, чтобы  место вставки стало герметичным. Для не крупных  по своим размерам компрессоров потребуется применить латунный обратный клапан.

А в отвод для сброса давления вставляется подходящий по параметрам болт. В центре ресивера делается  дрелью еще одно отверстие. Оно используется для монтажа реле давления. Оно представляет сбой еще один переходник размером ¼ дюйма.

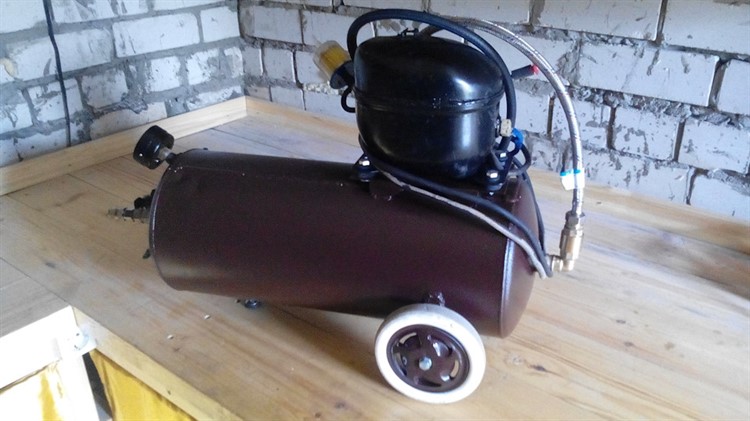

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

• манометр,
• преобразователь ржавчины,
• компрессорный ресивер,
• переходники с резьбой,
• реле для качественного контроля силы давления потока в нашем компрессоре,
• фильтрующий топливный элемент под бензин,
• масло влагоотделяющий фильтр и его редуктор,
• двигатель, приводящий в движение установку,
• крестовина с резьбой 3/4 дюйма для водопроводов,
• переключатель на напряжение 220 В,
• герметик,
• двигательное масло марки 10W40,
• трубки из латуни,
• шланг для масла,
• простой шприц,
• доска потолще,
• краска по металлу,
• фильтрующий элемент системы питания для дизельного двигателя,
• мебельные колёсики,
• надфиль,
• шпильки, гаечки, шайбы,
• фум лента,
• автомобильные хомутики.

В качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки

Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём

При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Функциональный самодельный компрессор

Довольно производительное оборудование можно создать при применении элементов, снятых с холодильника. Затратная часть зависит от того, можно ли найти условно бесплатное комплектующее. Высокую мощность и производительность можно достигнуть при применении следующих элементов:

1. Требуется компрессор от бытового холодильника. Найти его можно практически за бесценок.
2. Емкость для ресивера может быть изготовлена из газового баллона, огнетушителя или сварной трубы. Самостоятельно изготовить емкость из листового металла достаточно сложно, так как нужно обеспечить высокую степень герметичности.
3. Требуемая и воздушная арматура. В их качестве можно использовать шланги, трубки, тройники и другие фитинги.
4. Регулятор рабочего давления. В его качестве применяется редуктор различного типа. Рекомендуется отдавать предпочтение конструкциям компактных размеров.
5. Манометры при наличии редуктора. Подобное устройство используется для определения давления в системе.
6. Устанавливаются фильтры, которые предназначены для очистки воздуха на выходе.
7. Отделитель влаги на выходе. Этот элемент требуется для случая, когда применяется компрессор с «мокрой» смазкой.
8. Реле давления. Для обеспечения высокой степени функциональности устройства оно должно позволят проводить регулировку давления в требуемом диапазоне.
9. Аварийный клапан. Есть вероятность того, что давление возрастет до критического значения. В этом случае аварийный клапан проводит сбрасывание излишнего давления.

Такой вариант исполнения может применяться для работы с покраской или накачивания шин, для обеспечения требуемых условий для работы пневматического инструмента. Однако, компрессор холодильника не обеспечивает требуемое давление в системе.

Какой компрессор подойдет для занятий аэрографией?

Конечно, заподозрить в художнике, работающем с аэрографом, профессионального механика достаточно сложно. Однако и ему придется изучить некоторые азы, чтобы выбрать компрессор правильно. Сложности связаны, прежде всего, со значительным количеством разновидностей нагнетательного оборудования, каждой из которых присущи собственные достоинства и недостатки.

Мембранные компрессоры.

Мембранный компрессор.

Для этого типа компрессоров характерны низкий шум во время работы, небольшая производительность и невысокие цены. Нагнетание воздуха производится за счет высокочастотных колебаний полимерной или металлической мембраны.

Такое оборудование подойдет для небольших объемов работ, преимущественно в домашних условиях. Из-за небольшого уровня давления (2,5 – 3 атмосферы) и малой производительности подключить более одного аэрографа к мембранному компрессору не получится.

Устройство и принцип действия не позволяют получить стабильное давление в течение всего цикла работы – после старта оно относительно низкое и возрастает в дальнейшем. Это может отрицательно сказаться на качестве изображения.

Поршневые компрессоры.

Поршневой компрессор

Поршневые компрессоры обладают высокой производительностью и значительным уровнем избыточного давления. Его создает поступательное движение поршня. Такая конструкция обеспечивает простоту эксплуатации и компактные размеры. К недостаткам таких компрессоров относятся:

• значительное потребление смазочных материалов и, как следствие, высокое содержание масла в воздухе на выходе;
• значительный перегрев во время работы;
• износ подвижных деталей и, соответственно, непродолжительное время службы.

Благодаря высокой производительности использование поршневого компрессора позволяет выполнять значительные объемы работ и подключать более одного аэрографа.

Для потребительских целей выпускаются поршневые компрессоры двух видов:

1. Масляные. Стандартная конструкция требует постоянного ухода, но срок ее эксплуатации больше. Основной недостаток для аэрографии – содержание масла в нагнетаемом воздухе.
2. Безмасляные. Более неприхотливы в уходе и не имеют главного минуса масляных – паров масла в воздухе на выходе практически не содержится. Более склонны к перегреву и менее долговечны.

Винтовой компрессор.

Винтовые компрессоры.

Относятся к разряду профессионального оборудования и позволяют обеспечить высокую производительность и избыточное давление. Служат дольше, чем поршневые, хотя и нуждаются в уходе

Мастерам аэрографии следует обратить внимание на безмасляный и винтовой компрессоры, которые не загрязняют воздух частицами смазочных материалов и , при этом, гарантируют регулирование давления в широких пределах и его стабильный уровень

Основным недостатком такой конструкции является относительно высокая цена, вполне оправданная для профессиональной деятельности.

Мини компрессор для аэрографии.

Мини компрессор для аэрографии

Пожалуй, самым маленьким видом компрессора является безмасляный и безресиверный.  Модель работает от сети и выдает давление, не превышающее 1,6 атмосфер. Производительность данного типа – 6л/мин. Такой мощности хватает для работы на площади, равной листу А2 – А3. Незаменим для художника, работающего на выезде или в ограниченном пространстве.

Не смотря на единственный режим, компрессор имеет преимущество. Работа идет практически бесшумно. Однако нет возможности сменить режим давления, да и нагревается мини компрессор для аэрографии очень быстро. Периодически приходится прерывать работу, ожидая пока аппарат остынет. Не смотря на недостатки, модель часто используется художниками.

Довольно большой надежностью обладают мини компрессоры для аэрографии, представленные японской фирмой Iwata. Практически все модели оснащены регулировкой давления и ресивера. В целях безопасности компрессоры оснащены аварийными клапанами для сброса давления при его превышении установленного значения.

Как изготовить из баллончика?

Еще один вариант создания хорошего и мощного краскопульта – самый простой аэрозольный баллон. Такое решение дешевое и несложное в реализации. Для воплощения в жизнь такой идеи потребуется иметь:

ниппель либо камеру от велоколеса;
бутылку из пластика, что будет иметь требуемый объем (в ней не должно быть дефектов);
баллончик аэрозольного типа – особое внимание следует уделить качеству распылителя, чтобы он проработал длительный срок;
ручной насос для велосипеда;
ножовку по металлу.

Многие компоненты можно найти у себя в гараже, что удешевляет создание подобного приспособления.

Процесс сборки будет выглядеть следующим образом.

От подобранной велопокрышки будет необходим ниппель, что может пропускать воздух лишь в одном направлении.
В бутылке нужно будет проделать дырку, подходящую под ниппель. Она будет емкостью для краски.
Закрепляем там ниппель на внутренней стенке

Следует принимать во внимание, что соединение должно отличаться герметичностью. Ниппель будет отвечать за подачу краски.
Верхнюю область баллончика нужно отпилить при помощи ножовки по металлу

Сделать это требуется так, чтобы получившийся результат идеально совпал с размером пробки.
Соединить распылитель баллончика и бутылку потребуется с применением сварки холодного типа. Данное решение обеспечит максимально хорошее крепление. Это обусловлено тем, что на конструкцию будет оказываться довольно высокое давление.

Как сделать краскопульт своими руками, смотрите в видео ниже.

Краскопульт из автомобильного насоса

Давление воздуха  для работы пневматического краскопульта  создает специальный компрессор.  Цена устройства начинается от 3500-4000 рублей, поэтому умельцы пытаются использовать вместо него более дешевые воздушные нагнетатели. Один из вариантов – применить электрический автомобильный насос.

Понадобятся:

1. Автомобильный электронасос  напряжением   12 V, ценой около 1000-1500 рублей.
2. Понижающий трансформатор. Необходим для подключения насоса к сети 220 V . С этой задачей справится блок  питания компьютера,  мощность которого соответствует мощности автонасоса. Из-за несовпадения разъемов питающих кабелей придется приобретать переходник или подсоединять провода с помощью  пайки или скрутки.
3. Ресивер. В компрессоре для краскопульта предусмотрена специальная герметичная емкость – ресивер, в которую нагнетается воздух. Он необходим для поддержания одинакового давления на протяжении всей работы. В самодельных устройствах для этой цели  используют  герметичные сосуды: расширительный бак от системы отопления, сифон для газирования воды, кислородный баллон от акваланга и т.д. Это может быть автомобильная камера, в которую вклеивается второй ниппель, через который воздух поступает в пистолет.
4. Распылитель. Для работы лучше использовать специальный пистолет низкого давления – он экономичный и  работает при давлении  2-3  атмосферы. Подойдет самодельное устройство. Необходимо только позаботиться о надежной  фиксации всех элементов.

После включения насос   создает в ресивере необходимое для работы давление.  Однако при продолжительном окрашивании распылитель быстро  начнет брызгаться краской, что указывает на недостаточную силу воздушного потока. После перерыва  нормальная работа краскопульта возобновляется, но через некоторое время вновь появляются брызги.

Для работы пневматического краскопульта  необходимо 200-300 литров. Проблема решается при  подключении  насоса большей мощности. Если его необходимо покупать, самодельное устройство становится экономически невыгодным —  цены  мощного автонасоса   и компрессора для краскопульта примерно равны.

Достоинства:

• доступность комплектующих;
• легкость сборки;
• низкая цена.

Недостатки:

низкое качество окрашивания.

Выводы: краскопульт из автомобильного компрессора вполне возможно сделать своими руками в домашних условиях. Однако конструкция устройства достаточно сложная, некоторые элементы  используются не по их прямому назначению и представляют потенциальную опасность для человека. Получаемое качество окрашивания невысокое, экономический выигрыш небольшой.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Результаты

При решении того, приобретать ли промышленный вариант исполнения или сделать влагомаслоотделитель своими руками, следует учитывать то, какой степени очистки следует добиться. Современные конструкции позволяют отделить загрязняющие частицы размером до пяти микронов. Существует фильтр, который позволяет отделять от потока частицы размером до одной десятой микрометра.

Габаритный чертеж фильтра влагоотделителя П-ФВ

Стоимость вышеприведенных вариантов исполнения очень велика. Поэтому следует рассматривать требования, которые предъявляются системой к качеству подаваемого воздуха. Если не нужно достигать подобного качества потока, то целесообразно приобретать более дешевые варианты исполнения. В обычных системах подачи воздуха можно использовать самодельный вариант исполнения для компрессора. Сделать своими руками подобную конструкцию можно, самодельный фильтр будет иметь меньшую эффективность, но его стоимость будет незначительной, ремонтопригодность позволит исключить вероятность возникновения больших затрат при обслуживании.

Принцип работы компрессора

Принцип работы как у всех одинаков, его довольно несложно можно описать несколькими словами. Имеется бак, в котором хранится сжатый воздух. В него нагнетается воздух либо механическим способом, либо вручную. Последний вид подачи выгоден только с экономической точки зрения, на него необходимо потратить много сил и энергии. В случае если происходит автоматическое нагнетание, вы тратите несколько больше средств, зато никакого физического труда вы не выполняете.

Конечно, накладываются некоторые требования, такие как необходимость заменять масло в воздушной помпе для обеспечения ее смазывания. Воздух подается от нагнетателя к ресиверу. От последнего поступает на краскопульт. Как видите, принцип действия несложен, довольно просто изготовить качественный компрессор своими руками для покраски, а весь процесс займет несколько минут.

Сборка аппарата без распылителя

Сборка такого инструмента занимает 10-20 минут. Чтобы красить им, понадобится просто в него дуть. В конструкции не используется шланг для аэрографа. Безусловно, ни о каких художественных росписях в этом случае речь не идет. Простое устройство пригодится при моделировании, когда необходимо прокрасить небольшие детали, нанести лакокрасочное покрытие на скол на кузове и пр.

Есть два распространенных способа монтажа:

• шприц пластмассовый, игла, гелевая ручка;
• скрепка канцелярская;
• капроновая нитка (армировка);
• кусок изоленты, скотча;
• банка для краски.

Последовательность вне зависимости от способа изготовления идентична, только во втором случае вместо шприца в качестве корпуса будет использоваться ручка:

1. Игла шприца нагревается, отделяется от основы.
2. Скрепка (или аналогичный кусок проволоки) сгибается под прямым углом.
3. Один угол скрепки связывается армированной ниткой с иголкой.
4. Вторая сторона скрепки фиксируется скотчем на корпусе шприца.

Иголка одной стороной будет входить в баночку с краской, вторая сторона будет использоваться как сопло для аэрографа, которое нужно расположить возле выходного отверстия шприца.

Краска разводится до нужной консистенции, распыление происходит после того, как художник начинает дуть в широкий конец самодельного инструмента.

Автоматика для компрессора

Конечно, потребуется автоматизировать процесс накачки воздуха в ресивер. Для этого необходимо использовать датчик давления электронного типа, а также микроконтроллер для управления нагнетателем. Выход компрессора соединяется с ресивером. В последнем произведена установка датчика давления. Такой компрессор для покраски авто будет работать независимо от вас, вам потребуется только включить его в розетку.

При произведении накачки воздуха в ресивер происходит постоянный контроль давления. Для равномерной работы краскопульта необходимо чтобы давление колебалось в определенном интервале. Поэтому нужно установить микроконтроллерное устройство на срабатывание при определенных значениях параметра. При достижении максимально заданного давления необходимо, чтобы нагнетатель отключался. Если же давление в ресивере опускается ниже минимального значения, должно происходить включение нагнетателя. Вот такой несложный процесс протекает в самодельном компрессоре.

Подлежит ли компрессор ремонту

Как правило, реле при ремонте необходимо прозвонить. Также нужно заменить масло в устройстве. Если компрессор и после этого не работает, то предпринимать что-то ещё смысла нет, дальнейший ремонт нужно остановить. Лучше такой автокомпрессор выбросить и сделать новый. К тому же его цена не будет превышать полторы тысячи рублей.

К слову, в качестве исходного материала для компрессора можно использовать и двигатель внутреннего сгорания с нагнетателем. Таким образом можно получить достойный аппарат с большой мощностью. Тем более что поршневая группа обеспечена высоким запасом мощности. Если есть возможность и желание, можно найти его за довольно низкую цену в отличном состоянии. При таком варианте систему зажигания, впуска и выхлопа нужно удалить. Для его успешной работы достаточно смазки поршней, системы охлаждения и герметичности.

Подобные конструкции можно сделать из газового баллона. Есть и мембранные компрессоры.

Originally posted 2018-04-06 09:12:27.

Принципы выбора

При выборе компрессора для автомобиля нужно учитывать следующие характеристики: мощность, производительность, максимальное давление на выходе, объем ресивера, рабочий ресурс. Бытовые модели компрессоров отличаются наименьшими показателями и недорого стоят. Наибольшая производительность и прочие характеристики, достигающие потолка, характерны для профессиональных приборов. Однако они стоят намного дороже.

Так как большинство любителей используют воздушный компрессор для разовой покраски авто, стоит приобрести универсальное устройство, которое подходит для выполнения прочих работ. Для этого нужно ориентироваться по характеристикам прибора. Так, например, если планируется использовать его для подключения к пневмоинструментам, характеристики компрессора должны быть не ниже потолка совмещаемого с ним прибора. Для бытового использования достаточно моделей мощностью 1,5 кВт. Нужно учитывать, что нередко в характеристиках указывают данный показатель в hp, то есть л.с. (лошадиных силах). В таком случае значение мощности должно составлять 2 hp.

Что касается давления, у большинства моделей покрасочных компрессоров значение данного параметра составляет от 8 до 12 бар. Нужно учитывать, что в характеристиках приводят величину потолка давления, то есть максимальную, которая достигается в ресивере, а рабочее давление ниже потолка на 2 бар.

Так как основным параметром покрасочного компрессора является производительность, нужно учитывать, что различают производительность на входе и на выходе. Первую величину указывает производитель, а вторую придется вычислить самостоятельно либо узнать у продавца. Для того, чтобы узнать, какой производительностью должен обладать компрессор для покраски авто, нужно соотнести расход воздуха пневмоинструмента с тем же показателем самого устройства.

Для удобства расчета необходимой производительности компрессора далее приведены характеристики приборов, используемых при покраске машины:

• краскораспылители имеют давление в 3-4 бара, расход воздуха в 200-400 л/мин, коэффициент использования — 0,65 Ки;
• для шлифовальных машинок данные показатели составляют 6,2 бар, 350-450 л/мин и 0,65 Ки соответственно;
• для продувочных пистолетов 4-6 бар, 150-250 л/мин и 0,3 Ки.

Если характеристики оборудования и компрессора не соответствуют, это может привести к его перегреву, нестабильному давлению и низкому качеству покраски. Чтобы подобрать к устройству подходящее оборудование, достаточно ориентироваться по параметрам, а при трудностях обратиться на форум.

К тому же при выборе нужно учитывать, сколько составляет объем ресивера (желательно менее 50 л), электропитание (встречаются варианты 220В, 380В и смешанные).

Прежде чем покупать автомобильный воздушный компрессор, следует посмотреть его характеристики и фото в интернете. К тому же в сети представлено множество сайтов, занимающихся продажей такого оборудования. Большинство из них также содержит параметры, фото, а также описания представленных приборов. Там же можно посмотреть отзывы людей, уже купивших интересующий компрессор для автомобиля.

Также желательно посетить какой-либо форум — там тоже можно найти отзывы и фото. Помимо этого, форум может дать информацию об особенностях прибора и его использования, полученную пользователями в процессе эксплуатации. Также форум может помочь узнать места, где стоимость компрессоров меньше. Или, если форум содержит раздел «продажа», можно приобрести у какого-либо пользователя хороший подержанный прибор, который, естественно, стоит меньше, чем новый.
