Как восстановить вентиляционный короб на кухне

Декоративный короб

Материалы

Гипсокартонные профили

Чтобы осуществить монтаж или восстановление вентиляционного короба на кухне, вам, в первую очередь, понадобятся определённые материалы, это:

• металлические профили для каркаса;
• лист стенового или потолочного гипсокартона;
• фурнитура (мелкие саморезы для сращивания профилей (“блошки”);
• саморезы по металлу для ГКЛ (25 мм);
• пластиковые дюбели и шурупы под них от 50-75 мм (в зависимости от плотности стены));
• шпатлёвка.

Лучше всего делать такой каркас из 50-миллиметровых профилей CW и UW, которые вы видите выше на фото в верхнем углу справа. Сооружение у вас получится очень лёгкое и большая ширина направляющих здесь ни к чему, да и места они займут больше.

Следует отметить, что “блошки”, используемые для стыковки CW и UW могут иметь либо заостренный, либо буравчатый конец – вам лучше остановиться на заостренных шурупах. С ними легче работать, а их цена одинакова.

Кроме того, такая фурнитура достаточно мелкая и часто бывают бракованные партии, где крестообразная прорезь сделана недостаточно качественно. Поэтому при покупке попросите (возьмите с собой) насадку №2 и своими руками наденьте на неё шуруп. Он должен удерживаться на острие, даже если её наклонить на 45⁰ “блошкой” вниз. Испытайте так 3-4 штуки из партии, если всё будет в порядке, вероятность качества дальнейшей работы значительно увеличится.

Для крепления каркаса к стене или потолку вам понадобятся пластиковые дюбели 6 мм в диаметре и шурупы. Если на стене известково-песочная штукатурка, то длина шурупа может достигать 75-90 мм, чтобы дюбель мог находиться в кирпиче или бетоне.

В тех случаях, когда стена отделана цементно-песочной или цементно-известковой штукатуркой, а также любой из шпатлёвок, инструкция позволяет использовать длину 50 мм. Этого будет вполне достаточно ввиду малой массы короба вентиляции и достаточной плотности стенки.

Гипсокартонные листы (ГКЛ)

Учитывая то, что создание, увеличение или уменьшение вентиляционного короба на кухне производится из одних и тех же материалов, свой выбор между стеновым и потолочным гипсокартонным листом лучше остановить на последнем. Если только у вас не остался стеновой ГКЛ от предыдущего ремонта.

Дело в том, что прочности на такую конструкцию у ГКЛП вполне достаточно, так как убрать с поля зрения нужно всего лишь вентканал, зато стоит он гораздо дешевле, да и работать с ним проще в виду его малого веса.

Насадка для ГКЛ

Нюансы монтажных работ

Каркас на потолке

• В первую очередь вам понадобится разметка, и вот здесь некоторых пользователей сети интересует планировка кухни с вентиляционным коробом в углу, но следует сказать, что кухня с вентиляционным коробом в углу может быть лишь тогда, когда в этом самом углу находится варочная плита. В любом другом случае конструкция будет подниматься вертикально по стене до вентканала. А если он в стороне, то дойдя до потолка, короб разворачивают к канальному окошку под углом 90⁰ прямо по потолку.
• Если у вас возникли проблемы, как обыграть какую-либо трубу воздуховодом вытяжки, то вам придётся увеличить глубину каркаса, так как скрыть обвод, не испортив дизайн, вы сможете только таким способом. Не бойтесь увеличения глубины короба, ведь это ни в коем случае не отразится на полезной площади помещения – расширения будут над вытяжным зонтом или на потолке – и то и другое не скажется на вашем рабочем пространстве.

Монтажные работы

• Не старайтесь повторять траекторию воздуховода, если только это не является частью дизайнерского замысла – такое иногда делают в сочетании с фигурными подвесными потолками или арками. Но такое возможно либо на специальных или старых проектах зданий, либо в особняках, где высота потолков превышает обычную (может быть от 3м до 3,5м), а во всех остальных случаях короб будет иметь вертикальную, или Г-образную, или Т-образную форму. Т-образная конструкция необходима в тех случаях, когда параллельно воздуховоду проходит лежак отопления, так как задекорировать их придётся вместе.
• Перед оклеиванием конструкции обоями, шпатлёвкой или во время неё, к углам короба обязательно крепится металлический перфорированный уголок – так сооружение приобретает чёткие геометрические формы.

Производство пластиковых вентиляционных труб. Доставка по Москве и России.

Наш завод самостоятельно занимается изготовлением труб из ПНД. Производство находится в Подмосковье, а свою продукцию мы поставляем как Москву, так и во все города России. Продажа осуществляется оптовыми партиями и в розницу по метражу. Каждый желающий сможет приобрести трубы в необходимых ему количествах самовывозом или с доставкой. По Москве и области, в зависимости от складских запасов, доставка трубы возможна в день заказа.

Мы, как производитель, способны предложить своим клиентам трубы ПНД самых разных форм: треугольные, квадратные, круглые, многоугольные и другие. Производимые изделия идеально подходят для вентиляционных систем. Можно применять пластиковые трубы для устройства вентиляции в загородных домах (на крыше и в комнатах), квартирах, на производстве и в бытовках. Чтобы соорудить разветвленную систему воздуховодов применяется специальная фурнитура. На поверхности стен трубы ПНД крепятся с помощью специальных удобных креплений. Фиксация осуществляется прочно. Кроме того, можно сэкономить пространство за счёт прокладки внутри стен. Стыки фиксируются с помощью герметиков.

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

• повышенная запылённость или влажность помещения;
• неправильно подобранное сечение канала;
• отсутствие притока свежего воздуха, в результате чего образуются застои;
• несоответствие пропускной способности с расчётными значениями для данной системы;
• неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
• врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

• убедиться в рабочем состоянии вентиляционного оборудования;
• проверить состояние шахты на наличие засоров, устранить их;
• заменить фильтры, почистить сетки;
• выполнить запуск системы и провести поиск негерметичных участков;
• при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Расчет воздуховодов каналов: методики и важные нюансы

Для создания хорошей системы вентиляции надо создать достаточно эффективные пути поступления и вывода воздуха Следующие простые правила помогут уменьшить ошибки:

• Хорошая герметизация современных помещений заставляет создавать вентиляционные отверстия (1) для доступа свежего воздуха.
• Для перемещения его в другие комнаты устанавливают специальные каналы (2).
• Из жилой зоны воздушный поток (3) может поступать в санузел, ванную, кухню, но не в обратном направлении.
• Каждый метр трассы (4) уменьшает производительность вытяжки на 5% и более. Для повышения производительности минимизируют число поворотов.

Точный расчет воздуховодов вентиляции можно сделать по приведенным ниже методикам. Но в любом случае, кроме отмеченных рекомендаций, надо учитывать архитектурные особенности объекта недвижимости

Также следует обратить внимание на предполагаемый режим будущей эксплуатации, частоту проветривания комнат, иные индивидуальные предпочтения

Как сделать расчет производительности по воздуху с учетом действующих нормативов

Более точные результаты можно получить после вычисления мощности вентиляционной системы двумя способами.

Название методики	Формула	Обозначение	Единицы измерения	Расшифровка
Расчет воздухообмена по кратности	МВС = К х П х В	МВС	м куб. за час	Мощность вентиляционной системы.
К	ед.	Коэффициент кратности. В жилых объектах применяют от 1 до 2, в офисных и общественных помещениях увеличивают до 3.
П	м. кв.	Площадь комнаты.
В	м	Высота потолков.
Вычисление притока с учетом количества людей	МВС = Ч х Н	Ч	ед.	Количество человек, «постоянно пребывающих» в комнате.
Н	м. куб.	Нормативный коэффициент (30 – минимум для спальни, 60 и более – кухня, детская комната).

Для последующего определения технических параметров канала берут большую величину. Лучше сделать определенный запас, чтобы не испытывать неудобств при максимальных нагрузках системы.

Основные принципы правильного расчета сечения воздуховодов вентиляции

В следующих формулах используют вычисленное значение производительности, а также скорость воздушного потока.

Формула	Обозначение	Единицы измерения	Расшифровка
СР = МВС х НК/С	СР	см кв.	Площадь поперечного сечения канала.
МВС	м куб. за час	Мощность вентиляционной системы из предыдущего раздела статьи.
С	м/с	Скорость воздуха в канале. Для магистральных участков ее устанавливают в диапазоне от 5 до 9 м/с. В ответвлениях – от 3 до 5 м/с.
НК	ед.	Нормативный коэффициент. Для этой формулы применяют значение: 2,778.

Пластиковый короб ↑

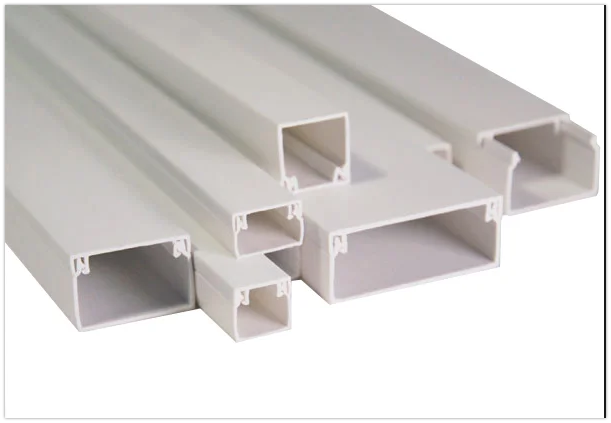

Существуют круглые, квадратные и прямоугольные пластиковые короба для вытяжки. Выбор конструкции во многом зависит от формы вентиляционного отверстия, но следует учесть, что плоские короба, которые так легко прячутся за мебелью или в углу комнаты, обычно рассчитаны на маломощные приборы. А вот трубы с круглым и квадратным сечением справятся с большим объемом воздуха, но замаскировать их не легче, чем гибкую гофру (хотя в любом случае пластиковая конструкция выглядит более эстетично).

Пластиковый короб для вытяжки может выполнять функцию и воздуховода, и декора. Он неплохо выглядит без дополнительной отделки благодаря лаконичному внешнему виду, но при необходимости может быть окрашен в цвет стен или мебели. Прямоугольную конструкцию можно уложить прямо поверх кухонного гарнитура, не прибегая к особым ухищрениям по маскировке.

Плоский пластиковый короб легко прячется на мебели

Плюсы пластиковых коробов:

• Невысокий уровень шума – низкая проводимость материала ощутимо снижает звуковой эффект от работающей вытяжки. Короб практически не резонирует с воздушными потоками еще и благодаря достаточно жесткой конструкции.
• Длительный срок службы – этот материал не подвергается коррозии, хорошо переносит влажность и препятствует скоплению конденсата.
• Гигиеничность – на внутренней поверхности пластика практически не оседают пары жиров и других взвешенных частиц, которых достаточно много в отработанном воздухе. А значит, и примерять на себя роль «трубочиста» придется нечасто.
• Быстрый монтаж – благодаря малому весу с пластиком удобно работать.
• Легкий уход — достаточно всего лишь периодически протирать пластик от пыли влажной тряпкой.

Главные недостатки пластика в основном эстетические: со временем белый короб может пожелтеть или посереть, а цветной – выгореть под воздействием солнечных лучей. Но если воздуховод будет правильно смонтирован и спрятан за козырьком мебели, это не имеет особого значения.

Пластиковый короб для вытяжки на кухне легко собрать своими руками. Монтируется он по принципу «раструб-труба». А большой ассортимент стыковочных соединений и элементов различной длины позволяет установить конструкцию даже в помещении, где много углов и других препятствий. При необходимости подгонку труб можно выполнить и вручную – пластик легко пилится обычной ножовкой.

Элементы пластикового короба

Чтобы собрать пластиковые короба для вытяжки на кухне, можно купить помимо основных труб следующие вспомогательные элементы:

1. «Колено» — прямоугольная или округлая деталь для изгибов воздуховода. С ее помощью можно выполнить поворот короба на 45 или 90 градусов.
2. Переходники – позволяют создавать комбинированные конструкции, в которых одновременно используются и круглые, и прямоугольные трубы (например, от вытяжки выходит более мощный воздуховод из трубы с круглым сечением, который у стены или потолка переходит в лаконичный прямоугольный короб).
3. Соединители – если длины одной трубы недостаточно для подвода к вентиляционному отверстию, приходится наращивать воздуховод, используя еще фрагмент трубы и переходник. Разумеется, соединитель должен соответствовать сечению и форме деталей.
4. Антивозвратный клапан – обеспечивает движение воздуха только в сторону вывода. Если в вентканале срабатывает обратная тяга (например, при сильном ветре или работе мощной вытяжки в соседней квартире), клапан перекрывает вход в шахту и блокирует проникновение неприятных запахов.
5. Решетка – фиксируется на самом входе в шахту и предусматривает отверстие нужного сечения, куда заводится вентиляционный короб для вытяжки накухне

Используя эти элементы, можно собрать конструкцию любой протяженности. Главное – крепить соединения последовательно, не забывая о том, что воздух по вытяжке должен двигаться только в одном направлении.

Пример конструкции пластикового короба

Проектирование воздуховодов

От правильности расчетов зависит эффективность работы вентиляционной системы. Поэтому приступать к монтажу без детально проработанного проекта категорически не рекомендуется.

В нем определяется вид, производительность, размеры, тип сечения пластикового канала и прочие характеристики воздуховода.

Наличие базовых познаний в данной области позволяет выполнить проект самостоятельно.

Однако, чтобы не допустить ошибок в расчетах, способных привести к повышению шумности, снижению эффективности воздухообмена и т. д., желательно обратиться к специалистам.

Выбор геометрии вентиляционной системы

Пример пластикового короба сложной геометрии

На рынке представлен огромный ассортимент пластиковых деталей для воздуховодов. Это позволяет сформировать вентиляционную систему любой конфигурации.

Однако требуется учитывать некоторые особенности при составлении проекта. Специалистами разработаны следующие правила, которые необходимо соблюдать для обеспечения нормальной циркуляции воздуха:

• существуют определенные ограничения для длины короба. Не рекомендуется размещать патрубок вытяжки на расстоянии более 3 м от вентиляционной решетки;
• необходимо максимально сократить число фрагментов, изменяющих направление движения атмосферных потоков. Нежелательное аэродинамическое сопротивление создается на изгибах, сужениях и разнообразных переходах;
  требуется ограничить до минимума количество поворотов. Изменение направления на 900 вызывает повышение сопротивления движению воздушных масс, усиливает шумовое сопровождение работы вытяжки и увеличивает количество отложений на внутренних стенках каналов.

Также необходимым условием является контроль температурных параметров системы. При близком расположении к отопительным и нагревательным приборам пластиковый воздуховод может расплавиться.

Расчет сечения

При составлении проекта особое внимание уделяется определению точных габаритов воздуховодов. Отклонение от правильных расчетов способно нарушить циркуляцию воздуха в помещении и нарушить целостность системы

Формула для определения размера короба вентиляции выбирается в зависимости от конфигурации воздуховода. На параметры сечения влияют следующие факторы:

Пропускная способность канала. Характеризуется реальным объемом воздуха, проходящим за единицу времени через вентиляционные пути. Измеряется в м3/час.
Скорость движения воздушных потоков. Для низких показателей расчеты предусматривают большие размеры воздухопроводов, увеличивающие расход материалов. При высоких скоростях возрастает вероятность появления вибрации, повышения уровня шума и неоправданного роста производительности вентиляционного оборудования

В расчетах для отдельных участков приточной системы принимаются во внимание различные показатели скорости.
Материал изготовления. Повышенная шероховатость поверхности, вызывающая сопротивление потоку, требует использования каналов большего размера.
Формула S = п × D2 / 4, известная каждому школьнику, применяется для определения площади сечения пропускного канала

Обратным действием находят его диаметр.

Для бытовых вытяжных установок принято принимать среднюю скорость движения ветровых потоков 3-7 м/с. Допускается использовать короба с сечением меньшим, чем у патрубков системы принудительной циркуляции, при неполной эксплуатации проектной мощности устройства.

Для остальных ситуаций предусматривается применение сечения воздуховода с параметрами, идентичными величине выходного отверстия или немного превышающими ее.

Площадь внутреннего сечения короба бытовой вентиляции рассчитывают, подставляя необходимые значения в математическое уравнение:

P = S × (M / N).

В этой формуле буквой Р обозначается сечение воздуховода, литерой S — внутренний размер проводящего канала, M и N обозначают, соответственно, показатели пропускной способности и скорости движения воздушных масс.

Как изготовить собственными усилиями

Этот вариант подходит, если хочется сэкономить деньги либо появилась мысль по вписыванию изделия в дизайн кухни. Но, чтобы сделать монтаж короба вытяжки своими руками его необходимо изготовить.

Для начала необходимо учитывать, что он должен сочетаться с дизайном, а лучше быть его частью, обладать устойчивостью к воздействию моющих либо чистящих средств. Рассмотрим этапы его создания:

• Подготовьте эскиз на основе натуральной величины, чтобы с его помощью вырезать необходимые заготовки;
• Для этого рекомендуем пользоваться электрическим лобзиком, поскольку он позволяет создавать гладкие и ровные края заготовки;
• На нижней части необходимо создать отверстие для подсоединения гофры под систему вентиляции;
• Соедините заготовки саморезами и металлическими уголками;
• Используйте два уголка с толщиной не меньше 2 мм для создания одного соединения заготовок.

Теперь вы получили различную информацию для приобретения качественного короба под систему вытяжки либо изготовления собственными усилиями. Помните, что для различных вытяжек потребуется особый вариант короба.

Видимая часть короба

Фасад короба можно выполнить в двух вариантах:

• две распашных дверцы;
• одна горизонтальная, которая открывается снизу вверх.

Как будут открываться дверцы, зависит от вас и лично ваших предпочтений. Здесь учтите ваш рост и особенности конструкции кухонного гарнитура.

В качестве фасада не стоит использовать стекло, так как оно не скроет внутреннюю часть короба и зеркало. Основная функция зеркала — увеличить пространство, а в нашем случае оно будет находиться на уровне выше глаз и его роль в увеличении помещения будет ничтожно мала.

Короба для вытяжки прячут гафротрубы

Фасад кухонного короба должен ничем не отличаться от фасадов других кухонных шкафов. Не забывайте, его роль — маскировка. Это достаточно легко, если вы закажите весь кухонный гарнитур у одного производителя и заранее сообщите ему размеры будущей вытяжки.

Если же вы самостоятельно принялись за изготовление короба, постарайтесь подобрать одинаковый материал и средство для нанесения цвета или рисунка.

Материал для изготовления короба для вытяжки прямо пропорционально зависит от материала, из которого собран кухонный гарнитур.

Наиболее часто используемые материалы: натуральное дерево, ДСП и МДФ.

Можно предположить, что короб не так будет подвергаться воздействию воды, жара или пара, как столешница. Поэтому на материале для его изготовления можно сэкономить. Как показывает практика, это ложный вывод.

Выбор короба для вытяжки — серьезное занятие

Короб точно так же, как и любая другая кухонная поверхность, подвергается воздействию всех химических реакций, происходящих на кухне. На нем оседает запах, жир, гарь и пар. И очищать его приходится точно так же, как и любой другой фасад. Поэтому материал для короба должен выдерживать еще и чистящие средства.

Для надежности и более длительной гарантии постарайтесь заказать кухонный гарнитур у одного производителя.

Вытяжки крепятся с помощью специальных отверстий по углам, в которые вкручиваются болты. Телескопическая вытяжка крепится точно так же, за исключением нижнего горизонта, так как он закрепляется «по установке».

Особенность телескопических вытяжек заключается в том, что одна часть механизма должна находиться внутри короба. Эта часть крепится к нижнему горизонту короба. Поэтому нижний горизонт получается несколько приподнятым по отношению к нижней части короба.

Оформление вытяжки для кухни

Установка вытяжки довольно простой процесс: сначала стяните верхний горизонт с боками, затем установите эту конструкцию на вытяжку. После чего «по месту» установите нижний горизонт и зафиксируйте его местоположение в коробе.

Далее на этом уровне просверлите отверстия в боках короба и закрепите нижний горизонт.

Мы вам представили краткую рекомендацию по установке вытяжки в короб. Конечно, существует масса других конструкций, более сложных, но для начинающего ремонтника этого вполне достаточно.

Вытяжка — это неотъемлемая часть кухни, ведь она избавит вас от нежелательных запахов, испарений и жира, оседающего на стенках шкафа. Конечно, проветрить кухню можно, открыв окна, но это не всегда эффективно и не всегда возможно.

А вытяжка без короба смотрится как нефункционирующая часть кухонной техники и создает на кухне ощущение постоянного ремонта.

Поэтому короб — это важная деталь в вашем кухонном интерьере, о которой следует побеспокоиться заранее. Ведь, если заказывать короб отдельно от кухонного гарнитура — его стоимость завышается, так как размер заказа небольшой. Конечно же, если вы обладаете столярными навыками, вам можно только позавидовать и пожелать удачи в работе.

В противном случае не стоит испытывать первый опыт на столь важной конструкции

Подключение вентилятора к питающей сети

Схема подключения вентилятора к электрической сети.

Как быть с подключением к электросети? Надо на корпусе найти клеммную коробку, она предназначена для подключения. Перед началом работ необходимо ознакомиться со схемой, которая предоставляется производителем, так как отдельные модели оборудования могут потребовать различных действий. Клеммная коробка может находиться в различной части корпуса, но основные этапы подключения остаются одинаковыми.

Надо выполнить подключение электродвигателя и заземляющего провода. На корпусе оборудования это место легко найти по соответствующему значку. Сам процесс подключения обязательно надо выполнять через особую пускозащитную аппаратуру. Она включает в себя тепловое реле для тока и магнитный пускатель

Важно, чтобы подключение осуществлялось для сети с номинальным током, соответствующим тому, на который рассчитано оборудование

После того как подключение выполнено, необходимо сделать краткосрочное включение вентилятора, чтобы проверить, правильно ли вращается рабочее колесо, соответствует ли его направление необходимому. Если направление не то, следует выполнить переподключение фаз клеммной коробки. Для однофазного питания в 220 В установка направления движения выполняется на заводе, самостоятельно ничего менять нельзя.

Канальный вентилятор – оборудование, которое применяется для жилых или офисных, промышленных предприятий довольно часто

Его установка предельно простая, но важно сразу определить, для какого именно воздуховода будет выполняться работа. Это может быть круглый либо прямоугольный воздуховодный канал

Работа с каждым из них будет немного отличаться.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

• в виде пластмассового диска на оси;
• пленчатый.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.
