Установка стропил крыши на балки перекрытия: как правильно опереть стропильную систему

Разновидности металлических креплений и их характеристики

В старину для сборки каркаса крыши строители пользовались всевозможными деревянными креплениями – клиньями, нагелями, брусками и деревянными штырями, накладками, скобами. Однако в настоящее время при строительстве предпочтение отдают все-таки металлическим крепежам. На рынке стройматериалов можно подобрать самые разнообразные крепежные уголки для стропил, а также прочие детали, которые в значительной степени ускорят процесс монтажа каркаса, а также сделают его намного удобнее.

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

Среди разновидностей держателя стропила можно назвать такие приспособления:

  • перфорированная монтажная лента;
  • опора для балок;
  • пластины и накладки;
  • опоры для бруса;
  • уголок для стропильных соединений;
  • крепления LK;
  • уголки KP;
  • кронштейны WB;
  • саморезы;
  • стропильная скоба;
  • болты с гайками;
  • вязальная проволока.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.

Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.

Предварительные расчеты

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

  • длину стропил;
  • шаг монтажа элементов;
  • расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м Расстояние между стропилами, см Размер сечения бруса стропил, см
До 3 120 8х10
До 3 180 9х10
До 4 100 8х16
До 4 140 8х18
До 4 180 9х18
До 6 100 8х20
До 6 140 10х20

Остальные элементы кровельной системы должны иметь такие сечения:

  • мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
  • диагональные стропильные ноги и ендовы – 10х20 см;
  • затяжки – 5х15 см;
  • прогоны – 10х10, 10х20 см;
  • подкосы – 10х10 или 15х15 см;
  • подшивочные доски – 2,5х10 см;
  • ригели – 10х15 или 10х20 см.

    Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крышиПо возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метровДля определения длины стропила воспользуйтесь теоремой ПифагораРасчет сечения стропил зависит от материала кровли

Особенности и необходимость применения

В настоящее время крыша из дерева пользуется большим спросом. Чтобы она прослужила как можно дольше, мастера советуют заняться установкой скользящих опор для стропил. Это устройство необходимо, чтобы соединять части в стропильном каркасе с формированием запаса хода, благодаря которому односкатная кровля не деформируется при усаживании.

В составе этого элемента крыши присутствуют две части, а именно неподвижная и скользящая. Зачастую ползуны производят из прочного и устойчивого к коррозии материала, который может выдержать большую нагрузку. Согласно ГОСТ 14918-80, при производстве скользящих стропил используется низкоуглеродистая сталь, которой свойственна высокая прочность.

Салазки имеют в основе кронштейн из металла и уголок с петлями. Им свойственны стандартные габариты:

  • толщина – 0,2 см;
  • ширина – 4 см;
  • высота – 9 см;
  • длина – от 9 до 16 см.

Низкоуглеродистая сталь содержит небольшой процент углерода, поэтому материал легко поддается обработке. Для увеличения прочности салазок производители используют метод раскисления. Изготавливают данные конструкции с помощью технологии холодного штампования. Чтобы опоры были защищены от коррозии, их обрабатывают горячей оцинковкой. Такая процедура предотвращает преждевременное разрушение креплений.

Если на ползуне отсутствует заводской гальванический защитный слой, то перед началом применения изделие стоит обработать масляной краской. Последняя способна защитить материал от ржавчины. Выбирая скользящие опоры для кровли, следует учитывать массу изделия, а также силу нагрузки на поверхность в случае выпадения снега и влияния ветра.

Несмотря на необходимость покупки материалов, затраты собственных сил и времени, у салазок есть следующие преимущества:

  • отсутствие сложностей в механизме монтажа;
  • надежность и прочность конструкции;
  • простота использования на протяжении многих лет;
  • небольшие финансовые затраты.

Как показывает практика, дом из бревен, у которого есть скользящие опоры, служит дольше. Помимо этого, если ползуны заблаговременно обработаны специальными составами, то такие сооружения можно возвести на территории с неблагоприятными климатическими условиями.

Подобные элементы деревянной крыши необходимы для выполнения таких задач:

  • предотвращение деформирования стропил при усадке здания из деревянного бруса;
  • обеспечение возможности движения каркаса при использовании.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

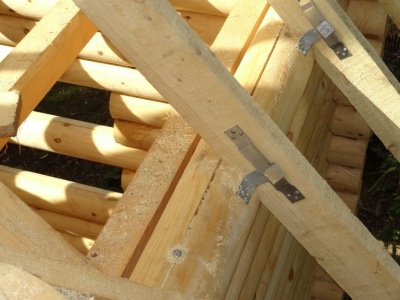

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

  • в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
  • стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
  • дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

  • стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
  • по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
  • по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
  • готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

  • модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
  • модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
  • модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце

Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется. Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Материалы

Для устройства мауэрлата применяется несколько способов. Согласно общим правилам, элемент изготавливается из материала, применяемого для стропильной системы.

В зависимости от массы перекрытия на мауэрлат идёт брус размеров 100 × 100, 100 × 150, 150 × 150 или 80 × 180. Длина подбирается соразмерно стенам. Учитывая специфику применения, пиломатериал должен быть первого сорта, без трещин и следов гниения. Присутствие сучков допускается при условии, что их диаметр не превышает 2/3 ширины торца. Брус можно заменить оцилиндрованным бревном, но такой вариант несколько усложнит выполнение монтажных работ. Одну сторону придётся срезать, чтобы обеспечить максимально плотное прилегание к стене, а сделать это без специального оборудования практически невозможно.

Используется качественная обрезная доска с рекомендованным сечением 50 × 150 мм. Чтобы обеспечить надёжную фиксацию, доски укладываются двумя рядами. Такой вариант обычно используется для каркасных строений, где не предполагается фундаментальная кровля, следовательно, и большие нагрузки на несущие конструкции.

Достаточно редкий вариант для жилых домов, но часто встречающийся при возведении хозяйственных построек: гаражей, мастерских или ангаров. Функцию мауэрлата выполняет швеллер с Н-образным или П-образным сечением. В зависимости от типа кровли и стропил используются металлоизделия № 10–14.

Крепление в зависимости от материала стен

Стропильные ноги закрепляются к мауэрлату врубкой и вспомогательными связями — металлическим крепежом или деревянными накладками. Опирание на брус может быть жестким или скользящим в зависимости от материала стен.

Деревянные

В брусовых, бревенчатых или каркасных строениях мауэрлатом служит верхний венец или обвязка. Чтобы воспринимать нагрузки и сохранять устойчивость, верхние венцы должны прочно фиксироваться к нижним частям стены с помощью нагелей и скоб. В каркасных строениях стропила устанавливаются точно над стойками и совместно с другими конструктивными элементами образуют жесткую раму.

Деревянные здания склонны к усадке, особенно в первые несколько месяцев. Крепление стропильной системы не должно быть жестким и неподвижным, чтобы в различных частях строения не возникали неравномерные напряжения, а также сохранялась возможность деформаций конструкций относительно друг друга.

Для обеспечения подвижности опорного узла используются скользящие соединения. Они представляют собой 2 стальных элемента — кронштейн, который крепится к стропилу, и уголок, установленный на верхнем венце.

При усадке дома происходит смещение конструкций, но стропильная система остается стабильной и сохраняет свою геометрию. После окончания подвижек можно заменить скользящие опоры на жесткие соединения.

Кирпичные

Такие здания прочные и устойчивые, могут выдерживать большие нагрузки. При устройстве стропильной системы мауэрлат укладывается на слой двойной гидроизоляции. Его располагают как можно ближе к внутренней поверхности стены, чтобы увеличить устойчивость конструкции к ветровым нагрузкам.

Гидроизоляция мауэрлата

Сам опорный брус фиксируется скобами к деревянным пробкам в кирпичной кладке либо насаживается на шпильки, замурованные в стене.

Узел крепления стропил к мауэрлату жесткий, что исключает подвижки. Для этого в нижней части балок вырезаются пазы по форме опорного бруса, которые не дают смещаться вдоль оси. При установке детали скрепляются уголками, гвоздями или держателями. Если выбрать выемку нет возможности, к низу стропил подшиваются бруски, выполняющие функцию упора.

Газобетонные или пенобетонные

Такие стены не склонны к усадке, но, как любая кладка из штучных материалов, недостаточно устойчивы на изгиб и растяжение. К тому же газобетон плохо держит крепеж и довольно хрупок.

Для создания прочного основания под стропильную систему заливается бетонный армированный пояс. Для закрепления мауэрлата на его поверхности нужно заранее предусмотреть установку вертикальных шпилек с гайками.

После затвердевания бетона по верху армопояса укладывается гидроизоляция, затем мауэрлат. Шайбы на шпильках закручиваются и слегка утапливаются в поверхность бруса.

Монтаж проводится так же, как и в случае кирпичных стен. В стропилах прорезается паз, чтобы его стенки плотно прилегали к мауэрлату. Для усиления крепления используются уголки, держатели, гвозди. При больших пролетах в кирпичных зданиях также рекомендуется устраивать армопояс. Он создает жесткий каркас, повышает устойчивость к ветровым, снеговым и сейсмическим нагрузкам.

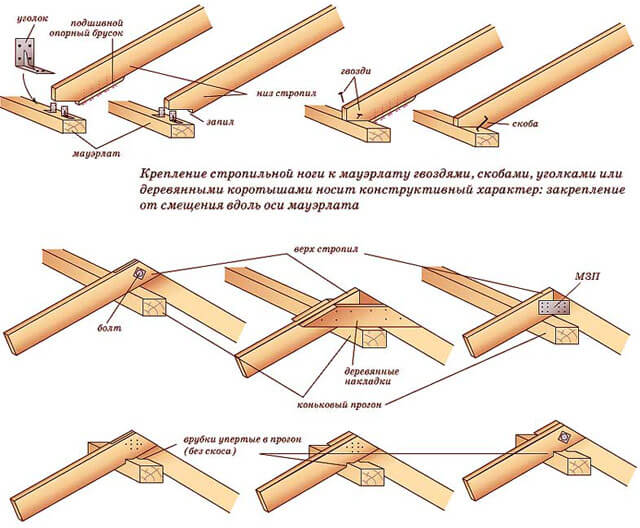

Крепление стропил к мауэрлату

Крепление стропил к стене чаще всего выполняется с использованием мауэрлата – специальной опорной конструкции, позволяющей равномерно распределить нагрузку от крыши на стены и фундамент сооружения. К мауэрлату стропила могут монтироваться двумя способами – при помощи жесткого или скользящего крепления.

При жестком методе крепления полностью исключается возможность каких либо взаимодействий (сдвигов, изгибов, поворотов) между соединенными элементами конструкции. Это достигается, если:

  • используются уголки для крепления стропил с подшивным опорным брусом;
  • выполняется запил (седло) на стропильной ноге с дальнейшим закреплением соединения скобами, гвоздями и проволокой.

В первом случае опора стропильных ног осуществляется с применением опорного бруса. Стропильная нога жестко упирается по линии давления, а затем фиксируется металлическим крепежом с установкой по бокам металлического уголка, препятствующего поперечному смещению.

Второй вариант крепления применяется чаще. В этом случае узел крепления стропил предусматривает использование гвоздей, которые забиваются с боков под углом по направлению друг к другу (внутри мауэрлата происходит скрещивание), а затем третий гвоздь вбивается в нижнюю часть стропила вертикально.

Скользящее (шарнирное) сопряжение элементов позволяют обеспечить стропилам возможность некоторого перемещения относительно мауэрлата в заданных пределах. Применяется несколько способов крепежа. Это может быть запил стропильной ноги с креплением на скобу, вертикально забитый гвоздь либо на два боковых, вбитых под углом. Также используются специальные скользящие крепления для стропил – «салазки».

Скользящее соединение преимущественно используется при строительстве деревянных домов из бревен или бруса. В этом случае исключается деформация стропильной системы при постепенной усадке дома. Скользящие соединения в узлах крепления стропил к стенам обеспечивают постепенную подстройку конструкции крыши под изменение геометрии сооружения. Остальные элементы кровли монтируются по стандартной технологии.

Крепление к коньку

Крепление стропил к коньку имеет свои особенности. Наиболее распространены три способа монтажа:

  • соединение стропильных ног встык;
  • крепление на прогон (коньковый брус);
  • соединение внахлест.

Соединение верхних частей стропильных ног встык между собой – простой и надежный способ монтажа. Верхний край каждого стропила следует обрезать под углом в соответствии с выбранным углом наклона скатов. Затем противоположные стропила необходимо соединить местами среза и скрепить двумя гвоздями от 150 мм. Гвозди требуется вбивать под углом с таким расчетом, чтобы части, вошедшие в противоположную стропилину, имели достаточную длину для обеспечения плотного крепежа.

Как укрепить стропила, соединенные встык? Для этого рекомендуется использовать металлические или деревянные накладки. Деревянная накладка крепится с обеих сторон стропильной пары в районе соединения при помощи гвоздей, металлическая – болтами.

Соединение стропил на прогоне (коньковый брус) по исполнению схоже с первым способом. Таким же образом обрезаются стропильные ноги в верхней части, но монтируются по одной к горизонтальному брусу.

Соединение стропил внахлест подразумевает соединение стропильных ног не срезанными торцами, а боковыми плоскостями внахлест. Соединение выполняется с применением шпилек с шайбами или болтов. Соединение внахлест – наиболее простой способ монтажа стропильных ног.

Установка обрешетки

Надежность кровли в значительной степени зависит от правильно выполненной обрешетки. Она может быть сплошной или разреженной. Выбор типа и шага обрешетки зависит от используемого кровельного материала.

Обрешетка монтируется из бруска или доски, обычно необрезной. Брусок обычно крепится к стропильным планкам (контробрешетке) на один гвоздь в каждой точке крепления. Если обрешетка выполняется из доски, то к каждому стропилу доска крепится на два гвоздя, вбитых по краям.

Длина материала для обрешетки обычно меньше длины ската кровли. Правильное крепление обрешетки к стропилам подразумевает надежное сращивание досок или бруса по длине. Стык должен приходиться на стропилину, при этом гвоздями крепятся оба конца сращиваемых элементов.

Прежде чем приступать к монтажу стропильной системы рекомендуется выбрать оптимальный вариант, как закрепить стропила.

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

  • материал, из которого изготовлены стропила, и их сечение;
  • вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

  1. При помощи уголков из металла. Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
  2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
  3. С использованием «чурок». Такое название получили небольшие брусочки, имеющие квадратное сечение. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
  4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

Крепление стропил к балкам

Здесь также можно рассматривать несколько вариантов, которые допустимо использовать самостоятельно или же в комбинации:

  • зуб с упором;
  • зуб с шипом;
  • упор в конец балки.

Количество формирования зубьев определяется углом наклона стропил. При этом вся нагрузка эффективным образом передается от одного элемента системы другому.

Крепление стропил к балкам с вырубкой и одинарным зубом находит применение при угле наклона ската, равном 35°. При этом в посадочной пятке стропильной ноги делается зуб с шипом, а в балке вырезается врубка с гнездом для шипа. Его глубина при этом не должна превышать трети толщины балки. Что касается самой врубки, то ее следует делать на расстоянии 250-350 мм от края балки, которая выходит за пределы стен дома. Благодаря наличию шипа исключается боковой сдвиг стропильных ног.

Помимо этого соединение стропильных ног с балкой можно выполнить с использованием болтового соединения либо болта с хомутом.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

  1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
  2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
