Курвиметр

Разновидности устройства и его классификация

Сегодня прибор стал использоваться в разных сферах. Появилось много модификаций, имеющих ряд дополнительных функций. Курвиметр делится на несколько групп:

• Механический.
• Электронный.
• Топографический.
• Дорожный.

Современные приборы оснащены дополнительными устройствами, которые делают их многофункциональными. Каждый аппарат оборудован:

• Дисплеем с подсветкой.
• Фонариком.
• Калькулятором.
• Компасом.
• Картой памяти.
• Синхронизацией с компьютером.

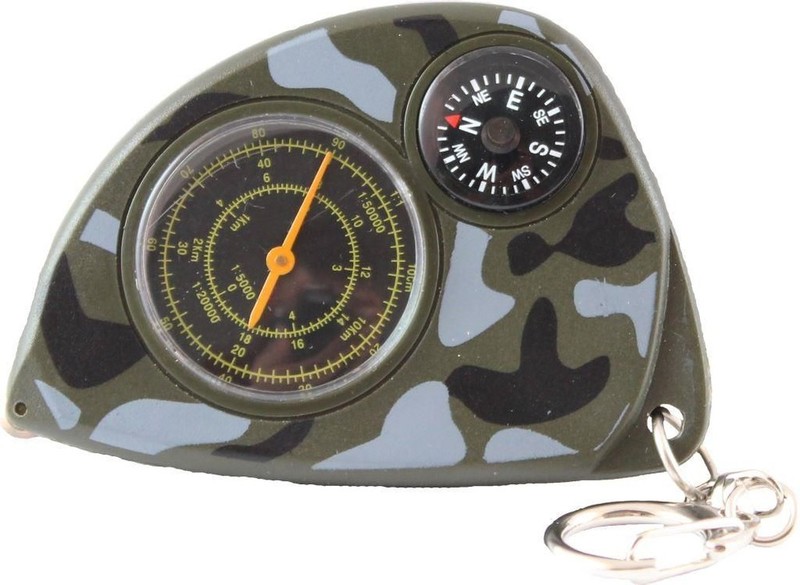

Механические приборы для картографических карт

Конструкция таких моделей достаточно проста. В основном это пластмассовый корпус, в котором расположено вращающееся колесико. На внешней стороне расположена шкала. Она может быть двух видов:

• Круговая.
• Прямолинейная.

Чтобы провести измерения, требуется колесиком пройти по конкретной линии. Классическая длина шкалы достигает 100 см. Погрешность прибора составляет 0,25 см, если длина измеряемой кривой более 50 см.

Как работают электронные аппараты

Эти системы отличаются высокой точностью. Они показывают измерения с сотыми долями. Ни одно механическое устройство не сможет конкурировать с цифровым прибором.

Модели кабинетного типа разрабатывались для настольной работы. Они стали востребованными в научных лабораториях, различных штабах и географических учреждениях. Нужный масштаб задаётся компьютерной программе. На дисплее сразу показывается реальное значение измеряемого расстояния.

Преимущества компактных изделий

Миниатюрные изделия дали возможность проводить измерения в любой местности, где нет подачи электричества. Такие системы обладают рядом положительных достоинств:

• Одна подзарядка рассчитана на 400 часов работы.
• Прочность полимерного корпуса сравнима с прочностью стали. Поэтому прибор не боится случайных ударов.
• Система рассчитана на большой диапазон рабочей температуры.
• Прибор выполняет инженерные расчёты с высокой точностью.

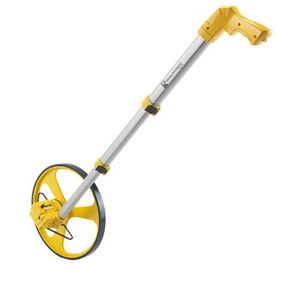

Специальные дорожные системы

Это изделие предназначено для проведения измерений прямо на открытом грунте. Особенно при извилистом рельефе, когда существует слишком много препятствий для измерения длины полосы. Конструкция таких приборов имеет несколько характерных отличий:

• Система оборудована большим колесом.
• Имеется длинная, складывающаяся ручка.
• Счётчик фиксируется на ручке или около колеса.
• Каждая модель отличается индивидуальным шагом.
• Колесо может двигаться вперёд или назад.
• Масса прибора достигает 1,5 кг.

Originally posted 2018-04-06 09:28:00.

Классы точности измерительного колеса

Как и в случае со всеми типами устройств, найти на рынке оборудование можно различного дизайна, они отличаются параметрами и своим внешним видом. В случае курвиметров класс, точности является важным фактором качества такого оборудования. Это указывает на степень ошибки, которая может быть замечена во время каждого измерения.

Измерительные колеса могут быть разделены по классу точности на:

• аналоговые измерительные приоры с диапазоном погрешностей 20-50 см/км;
• электронные измерительные колеса, диапазон ошибок которых обычно составляет 1-20 см.
• дальномеры, точность которых находится на самом высоком уровне, поскольку показатель погрешности находится в пределах 1 — 10 мм.

Конечно, приведенное выше деление очень показательно, но не означает, что каждое аналогичное измерительное колесо работает в этом диапазоне, потому что его точность может быть намного выше. Точность показаний зависит от качества устройства, которое обычно объясняет и стоимость прибора.

Задумываясь о покупке курвиметра, важно знать, что выбор электронного прибора, несмотря на более высокую цену, может оказаться лучшим решением. Если хотите купить хорошее оборудование, следует обратиться за советом к эксперту, который поможет подобрать измеритель по индивидуальным требованиям покупателя

Как пользоваться курвиметром: видеоуроки советы профессионалов

Редакция Seti.guru специально для наших читателей собрала наиболее важные советы, которые помогут начинающим научиться пользоваться курвиметром правильно и избежать больших погрешностей:

1. Не следует пытаться измерить весь маршрут за один раз. Дело здесь не в том, что на механических моделях не хватит шкалы, а в увеличении погрешности в результатах при удлинении маршрута. Более оптимальным будет замер отрезками с последующим их суммированием.
2. Лучше всего использовать карты с масштабами 1:50000 или 1:100000.
3. Старайтесьобвести изгибы пути как можно тщательнее.
4. Каждый отрезок лучше обвести несколько раз, а впоследствии вычислить среднее значение. Такие данные будут точнее.
5. При нанесении результатов замеров на карту или чертёж-схему лучше использовать дробные значения, к примеру, А/В, где А – расстояние от начала замеряемого отрезка, а В – от начала пути. В этом случае ориентироваться на местности будет значительно проще.

В использовании курвиметра есть множество нюансов

А теперь предлагаем просмотреть видеоурок по использованию курвиметра, который поможет нашим читателям понять принцип работы с подобным прибором.

Разновидности курвиметров

С момента изобретения курвиметра прошло много лет. Сфера применения такого приспособления стала более широкой. Новые задачи в использовании прибора подтолкнули к изобретению новых модификаций. Теперь они имеют много полезных функций и делятся на два вида:

• механические — эти модели не требуют источника питания;
• электронные — модели оснащены дисплеем и нуждаются в источнике питания.

По функциональности устройства делятся на два вида моделей: топографические и дорожные. Топографические представляют собой карманные приборы небольших размеров, а дорожные модели отличаются более крупными размерами.

Небольшие карманные курвиметры могут быть механическими и электронными. Габаритные дорожные модели в наше время работают преимущественно от источника питания. Механические дорожные курвиметры также встречаются, но гораздо реже. Современные приборы теперь оснащены разнообразными полезными мелочами для облегчения работы. К ним относятся:

• фонарик;
• подсветка шкалы-дисплея;
• карта памяти;
• компас;
• калькулятор;
• инженерные функции;
• синхронизация с ПК.

Такими дополнительными функциями оснащены только электронные модели, поскольку для них необходим источник питания током.

Механический вариант

Несмотря на появление разных новых вариантов курвиметров, механические модели остаются востребованными. Карманные устройства имеют много преимуществ. Пользователи ценят данные приборы за то, что они:

• легкие и удобные;
• прочные и компактные;
• не нуждаются в источнике питания.

Такие модели незаменимы в полевых и экстремальных условиях, а также в походах. В простых механических курвиметрах корпус ударопрочный. Модели выполнены из качественного и легкого металла либо сплава. Ручка у них изготовлена из дерева

Карманные механические модели обладают высокой устойчивостью к влаге, что немаловажно в использовании. Особой популярностью такие курвиметры пользуются среди водителей, туристов, моряков, спасателей, путешественников, военных и других

Однако у таких моделей есть и свои недостатки. Например, после измерений необходимо выполнять дополнительные вычисления, в том случае, если нужно соотнести расстояние с масштабами карты или схемы и определить реальную длину изогнутой линии. Механические приборы часто выдают результаты измерений с небольшой погрешностью в 0,5%.

Электронные образцы

Электронные курвиметры могут дать самые точные данные, когда необходимо сделать вычисления до сотых долей измерения. Существуют кабинетные варианты, предназначенные для работы:

• за столом;
• в штабе;
• в географических институтах;
• в научных лабораториях.

Именно в лабораториях эти приборы находят самый большой спрос. Данные устройства оснащены специальными программами с нужным масштабом. В процессе работы на дисплее курвиметра появляется нужный результат.

Компактные и умные, современные модели находят применение не только в профессиональной деятельности. Некоторые модели выполнены в виде брелков или шариковых ручек, что очень удобно в походах. Такой предмет не обременяет багаж. Есть и другие преимущества у электронных курвиметров, среди которых:

• возможность работы от 1 подзарядки до 400 часов;
• легкий корпус из полимера весом до 50 гр, который не боится ударов;
• широта диапазона работы при различных температурных условиях;
• наличие дополнительных функций, которые облегчают работу и помогают в пути;
• возможность автоматизации сложных инженерных расчётов, которые будут необходимы для инженеров, архитекторов и других специалистов, работающих с чертежами, планами, схемами.

Длительность работы таких приборов будет зависеть от модификации и марки производителя, работы батарейки, аккумулятора.

К минусам стоит отнести подверженность устройства негативному воздействию влаги. Такой факт следует учитывать в эксплуатации прибора, например, при плохих погодных условиях, на воде.

Дорожные курвиметры

Эти приборы отличаются большими габаритами, по сравнению с обычными курвиметрами. Их называют измерительным дорожным колесом. Они созданы для работы на грунте, чтобы выполнять замеры, если рельеф извилистый, так как данный факт мешает правильно измерить длину дорожной полосы или расстояние между двумя объектами.

Прибор оснащен складывающейся ручкой, большим колесом на дисках либо спицах. Колесо имеет аналоговый или цифровой счетчик. Весит прибор около 1,5 кг. Очень часто такие экземпляры продаются с чехлами и сумками, чтобы было удобно носить их с собой.

Курвиметр: что это такое, и для чего он нужен

Изобрели этот несложный механизм по одной из версий в Китае. Хотя подтверждений этому нет. Впервые такое устройство увидели в руках у Ломоносова, и называл он его кривометром. Возможно, Михаил Васильевич очень жалел, что не обладал таким прибором во время своего долгого путешествия до Москвы. Однако второе рождение и новое имя прибор получил только в конце XIX века. Практичные немцы стали выпускать Kurvimeter и продавать его по всему миру.

Курвиметр – инструмент для измерения кривых. И используют его для изучения маршрутов по карте. Все, кто умеет пользоваться картой, знают, что порой вычислить расстояние по ней не так просто, как кажется. Дороги прямыми не бывают, на автомобильных картах, конечно, указаны длины отрезков, но это же надо выписывать и складывать. А если речь идёт о карте охотника или рыболова, поисковика – тут и отрезки то не имеют обозначений. Можно ориентироваться только приблизительно, зная масштаб карты. Учитывая, что все эти приближения существенно сказываются на пешем маршруте, лучше, конечно, всё знать точно.

Любители путешествий по бескрайним просторам нашей родины знают, что навигационные системы и интерактивные карты покрывают далеко не все маршруты. Без старой доброй карты лучше не рисковать

Если у вас нет такого механизма, можно, к примеру, взять мокрую нитку, аккуратно выложить её по маршруту, отметить отрезок и потом соотнести его с масштабом изображения. Но с компактным простым прибором всё гораздо проще. И это вам подтвердят военные, геологи, охотники, рыбаки, любители путешествий. Курвиметр в горном туризме – незаменимая вещь.

Виды курвиметров для карт

Курвиметр для карт бывает:

• Механическим.
• Электронным.

Они отличаются между собой стоимостью, а также удобством использования. Более надежными и безотказными являются механические, в то время как проще всего использовать электронные.

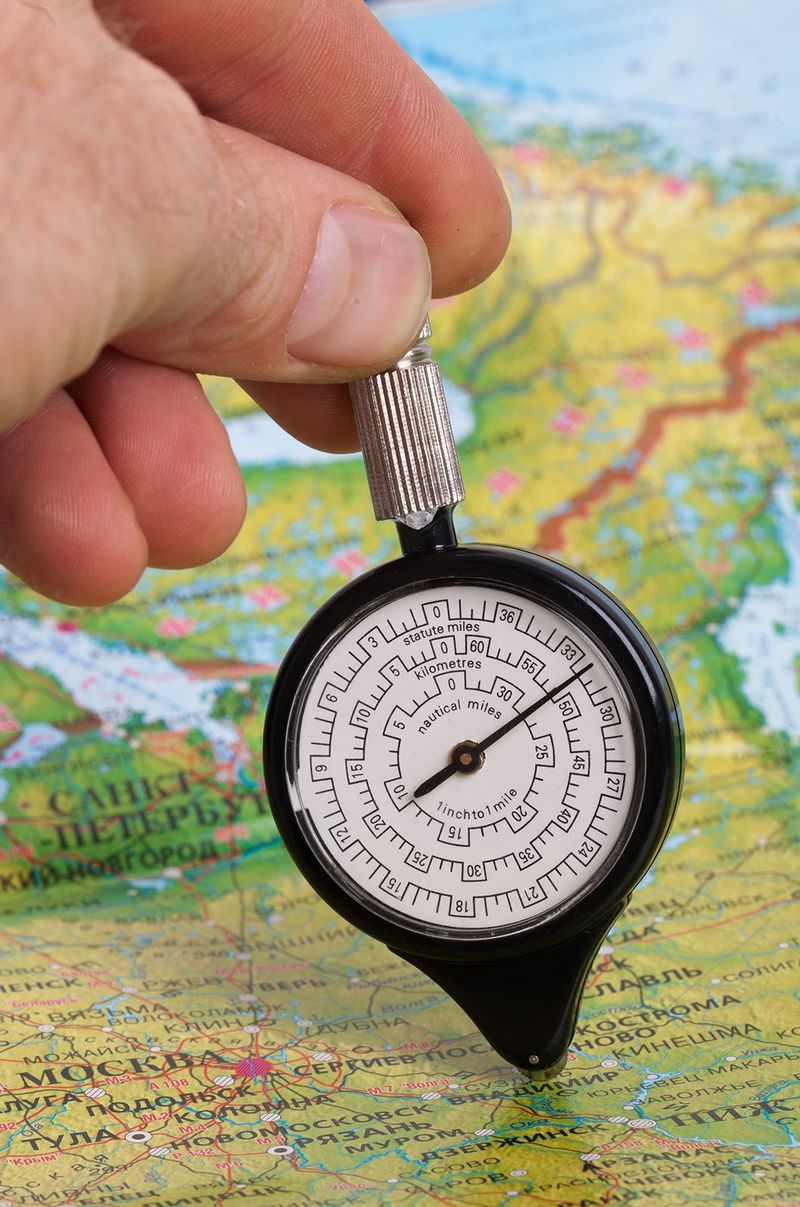

Механические

Самые распространенные и недорогие. Они отличаются высокой надежностью и долговечностью. Обычно длина, которую прибор может измерить за один проход, составляет 100 см. Погрешность механических моделей составляет 0,5%. Также уровень погрешности зависит от правильности использования инструмента. Если колесико не будет равномерно проворачиваться, то погрешность увеличится. Курвиметр комплектуется чехлом или футляром для его защиты от механического повреждения.

Стрелка механических курвиметров для карт ходит по кругу, как в часах. Она связана с колесиком. Шкала, на которую она указывает, может иметь несколько разметок. Самые простые устройства просто переводят количество оборотов колесика при прокатывании вдоль линии дороги на карте в сантиметры. Более совершенные приборы позволяют получать данные не в сантиметрах, которые в дальнейшем придется перевести в километры с учетом масштаба, а сразу в километрах.

В том случае, если используется простейший прибор, который измеряет обороты колесика в сантиметрах, необходимо установить его стрелку на начало отсчета в положение «0» и начать вести по линии дороги на карте. Прибор необходимо плотно прижимать, чтобы каждый миллиметр линии измерения осуществлял проворачивание колесика. Дойдя до конечной точки устройство убирается от бумажной поверхности, чтобы предотвратить дальнейшее прокручивание колеса. Полученная длина в сантиметрах умножается на масштаб карты. Если ее масштаб составляет 1:50000, то это означает, что 1 см, измеренный с помощью курвиметра, равен 500 м на реальном ландшафте. Таким образом, если с помощью прибора при измерении длины маршрута было получено 20 см на карте, то на реальной дороге это 10 км.

Электронный курвиметр

Более совершенными и точными являются электронные курвиметры. Их погрешность составляет всего 0,2%. Такие приборы оснащаются ЖК-дисплеем и кнопками настройки. Можно изначально ввести масштаб карты, после чего работать прибором, как и механическим. На экране устройства отобразится длина маршрута сразу в километрах. Прибор самостоятельно умножит показатель длины, полученный на карте, на ее масштаб.

Зачастую электронные устройства помимо своего прямого предназначения также выполняют и другие функции. Некоторые производители комбинируют их вместе с компасом, а также могут устанавливать в их корпус светодиодный фонарик. При этом питание светодиода и ЖК-дисплея общее, поэтому если много светить, то устройство перестанет работать и потребуется замена батареек.

Электронные устройства часто выполняют в виде шариковой ручки. Они имеют вытянутую форму, что облегчает их ношение. Рабочее колесико прячется с помощью колпачка. Для работы достаточно просто снять колпачок и провести измерения. Также стоит отметить, что форма ручки намного удобней для обвода линии на карте, чем устройство с круглым циферблатом.

Для снятия данных из трудно используемых графических карт и проведения сложных вычислений, некоторые электронные модели оснащаются собственной памятью и специализированным программным обеспечением. Они подключаются к компьютеру, что позволяет выгрузить полученные данные для последующей обработки. Подобные устройства используется архитекторами при работе с чертежами, а также для копирования и изучения исторических карт.

Курвиметры для местности

Курвиметр для измерения расстояния на местности также называется дорожное колесо. Он используется для установки разметки на местности и измерения расстояния. Применяя колесо можно получить точные данные, погрешность которых будет намного меньше, чем у рулетки. Прибор позволяет получить длину поверхности с учетом всех углублений и бугорков. Счетчик дорожного курвиметра может устанавливаться внизу возле самого колеса, или вверху на рукояти.

По конструкции счетчика данные устройства разделяют на 2 вида:

• Механические.
• Электронные.

Механические

Механический счетчик состоит из круглых цилиндров, по периметру которых нанесены цифры от 0 до 9. Эта конструкция полностью идентична той, что используется в старых автомобилях для отображения пробега авто, или электрических счетчиках для измерения потребления энергии. Сбоку счетчика имеется кнопка для быстрого обновления данных. При нажатии, установленная внутри устройства пружина, возвращает цилиндры в исходное положение, поворачивая их к циферблату стороной с отметками «0».

Расстояние, которое можно измерить механическим счетчиком, обычно составляет 1 км. После того как устройство покажите 999 м, если продолжить движение, счетчик обнулится. Если нужно измерить более длинное расстояние, то после каждого такого обнуления необходимо записывать, что пройден 1 км. После измерения нужно суммировать все отрезки. Для масштабных измерений на большие расстояния производители предлагают большой выбор курвиметров с более емким счетчиком. Счетчик отображает длину в метрах, а не количество оборотов колеса.

В том случае, если необходимо проводить измерение на ровной поверхности, когда можно идти быстро, стоит выбрать курвиметр с колесом большого диаметра. Оно катится гораздо быстрее и от него меньше устает рука. Обычно диаметр такого колеса составляет 31,847 см. Таким образом, длина колеса, как и его оборот, составит ровно 1 м. Если счетчик сломается, то можно просто считать количество оборотов колеса, что будет соответствовать длине расстояния в метрах.

Электронные

Курвиметры с электронным счетчиком и ДК-дисплеем являются более удобными для работы, хотя и менее надежными. Для их питания необходимо две пальчиковые батарейки. Недостатком таких приборов является опасность снижение заряда батареек в полевых условиях. К достоинствам можно отнести наличие собственной памяти, а также возможность переключаться из метрической системы на мили и другие единицы измерения. Такие приборы имеют собственную память. Отдельные модели способны высчитывать площадь участка местности, которая была обведена колесом.

Корпус курвиметра с электрическим или механическим счетчиком может складываться, что позволяет его компактно транспортировать. Высота стойки выставляется под рост оператора. Фактический диаметр колеса может быть разным. Чем оно меньше, тем компактней можно уложить устройство в кейс. При выборе дорожного колеса следует ориентироваться по тому, на какой местности будет осуществляться измерение. Поверхность колеса может быть гладкой, что хорошо для асфальта, или шипованной, что обеспечивает эффективное сцепление на грунтовых дорогах и предотвращает скольжение.

На что обратить внимание при выборе курвиметра: советы и рекомендации

При выборе модели курвиметра следует обратить внимание на некоторые нюансы:

перед покупкой стоит определиться с типом прибора: механический или электронный
Выбор той или иной модели зависит от целей применения механизма;
один из наиболее важных параметров, на который следует обратить внимание при покупке – максимальный предел измерений

Для бытового использования можно приобрести модели с пределом в 1 километр, однако, для более профессионального применения следует отдать предпочтение модели, с показателем не меньше 10 км;
также важным нюансом является присутствие в курвиметре функции памяти
Это очень важно, в случае, если вам нужно сохранить полученные результаты;
перед окончательной покупкой рекомендуем вам тщательно осмотреть модель на наличие видимых повреждений. Если на механизме присутствуют царапины или потёртости, то лучше приобрести какой-то другой прибор.

Как пользоваться курвиметром

1. Измеряя общую протяжённость маршрута не надо пытаться измерить всю его длину сразу от начала до конца. Лучше всего измерять отрезками от одного ориентира к другому. Дело здесь не в том, что может не хватить всей длины шкалы. С увеличением длины отрезка, который измеряется, увеличивается погрешность измерений. Её значение увеличивают неудобное положение при измерении, усталость, дрожь в руках и др. факторы, особенно в полевых условиях.

2. По возможности необходимо использовать карту большего масштаба. «Пятисотметровка» с масштабом 1 : 50 000 и «километровка» 1 : 100 000 подходят лучше всего.

3. Для наибольшей точности необходимо тщательно обводить все изгибы дороги.

4. Пользуемся курвиметром — чтобы исключить ошибку, каждый отрезок на карте надо проводить несколько раз. Особенно это актуально в случае с механическим курвиметром. Электронные варианты курвиметров позволяют измерять десятые и тысячные доли.

5. При использовании механического курвиметра и использовании карт с масштабами более 1 : 100 000 округлять значения надо поочерёдно в большую и меньшую сторону для более точных результатов.

6. На отрезках между главными ориентирами, дополнительно отдельно замерять расстояния и до второстепенных ориентиров на пути следования: мост через реку, овраг, перекрёсток и др. Это позволит постоянно контролировать местоположение по маршруту и точно знать уже пройденное расстояние и оставшиеся до финиша.

7. Нанося результаты замеров на карту желательно использовать дробный вариант записи, например А/В. Числитель А — расстояние от предыдущего ориентира, знаменатель В — расстояние от начала маршрута. Такой способ позволяет лучше ориентироваться на местности.

Пользуемся курвиметром — пример:

Старт 0/0 — поворот налево, выезд с грунтовки на асфальтированное шоссе 4/4 — мост через речку 4/8 — село Хацапетовка 5/13 – турстоянка 6/19 – перевал и так далее.

Также читать на эту тему:

Курвиметры для туристов. Измерить расстояние на карте можно при помощи линейки или циркуля. Но, эти приспособления могут измерять только прямые отрезки, тогда, как веломаршрут очень редко проходит по прямой. Когда маршрут проходит по извилистым тропам и дорогам, его измерение с помощью линейных инструментов…

Картография в велотуризме. Информация, которая помогает туристу в дороге и быту о туристической инфраструктуре, такой как: кемпинги; туристические стоянки; гостиницы; места, где можно пополнит запас воды и продуктов. Так как путешествуют для того, чтобы многое увидеть, то карты должны содержать информацию…

Планирование велопохода. Планирование велопохода также интересно и увлекательно, как его осуществление. Особенно хорошо это получается зимой, в ожидании начала сезона. При отсутствии практики езды, эта ниша заполняется рассматриванием карт, составлением будущих маршрутов, изучением рельефа и…

Использование GPS навигатора для поездок на велосипеде. Глобальная система позиционирования была разработана американскими военными в конце семидесятых и начале восьмидесятых годов прошлого века. После того, как правительство США открыло систему для общего пользования, она стала применяться практически во всех сферах жизни…

Категория сложности велопохода. 3-я категория сложности. Количество, дней – 10. Общее расстояние не менее, км – 500. По равнинной местности: не менее 200 км по грунтовым дорогам, лесным и полевым тропам, при их отсутствии не менее 1000 км по дорогам с твёрдым покрытием…

Разделение устройств измерения по способу вычисления

По способу вычисления такие измерительные приборы можно разделить на механические и электронные. Первые находятся в более низкой ценовой категории, однако, и точность их не столь высока – присутствует значительная погрешность. Рассмотрим подробно каждый из типов для того, чтобы читателю были понятны присущие им достоинства и недостатки.

Механические измерительные приборы предполагают погрешность в измерениях

Механические приборы для измерения расстояния

Старая добрая классика и сегодня пользуется популярностью. Однако пользуются ею в большинстве случаев опытные картографы старой закалки, не слишком доверяющие новомодным гаджетам. Если говорить о преимуществах механики, можно отметить следующие из них:

• низкая стоимость, в сравнении с электронными аналогами;
• компактность и малый вес;
• автономность – прибор не нуждается в питании;
• ударопрочность – в большинстве случаев корпус изготавливается из лёгкого металла или древесины;
• влагозащищённость – этот параметр придётся по душе туристам, путешественникам, спасателям и морякам.

Но при всех достоинствах нельзя не упомянуть и о недостатках механических курвиметров, среди которых:

• более высокая погрешность измерений, в сравнении с электронным прибором;
• возможность получить сотые доли (при необходимости) отсутствует;
• нужно производить дополнительные вычисления, соотнося показания с масштабом карты.

Конечно, на недостатки глаза не закроешь, однако, те, кто пользуется механикой, готовы с ними мириться, ведь такое устройство просто, а главное – надёжно. Круглая шкала равна 100 см. При полном обороте ролика стрелка сдвигается на 1 мм. После «прохождения» маршрута по карте показания умножаются на масштаб, в результате чего получается расстояние от точки до точки.

Электронные курвиметры и их особенности

Современные последователи механических курвиметров, способные сразу вывести на дисплей расстояние между точками в любых заданных единицах. Разработаны электронные устройства были для кабинетов проектных бюро, однако, со временем приобрели популярность и среди людей, не связанных с картографией. Рассмотрим, какими достоинствами обладает электронный прибор:

Электронные устройства обладают более высокой точностью измерений

• одной полной зарядки хватает на 300-400 часов. При этом время продлевается за счёт функции отключения;
• несильные удары переносит легко, благодаря корпусу из прочной пластмассы (падение с высоты не переживёт);
• широкий диапазон рабочих температур;
• способность самостоятельно производить все необходимые расчёты;
• наличие дополнительных возможностей (подсветка, фонарик, компас) значительно расширяет функционал;
• точность измерений значительно выше, чем у механических аналогов, возможность измерения до 1 метра.

Из отрицательных качеств отметим подверженность влаге, а значит, с прибором нельзя работать в ливень или шторм.

Чем можно заменить курвиметр

Что делать, если встал остро вопрос узнать расстояние, когда карта показывает сильно изогнутую линию? Вместо курвиметра, при его отсутствии либо в экстренных ситуациях, можно воспользоваться ручными часами с механикой и стрелочным циферблатом.

• Нужно снять часы с руки и освободить от ремешка.
• Головку, которой обычно заводят механизм, нужно оттянуть, как для перевода стрелки.
• Далее корпус часов нужно приложить к карте или плану местности.
• Зафиксировать показания подвижной стрелки на записи.
• Заводным колёсиком постараться повторить контур искомого пути, прокатив им по линии.
• Записать новые показания стрелки.
• Чтобы понять, сколько это будет в см, этим же колёсиком следует прокатить по линейке, чтобы увидеть, на сколько стрелка отклоняется при шаге в 1 см.

Вычислив в см длину искомой линии на изображении, нужно соотнести её с имеющимся масштабом и получить реальные цифры. Только следует учесть, что погрешность будет гораздо больше, чем у курвиметра.

Виды курвиметров и их цена

Существует 2 вида курвиметров по назначению:

• Прибор для карт – компактное устройство, предназначенное для измерения расстояний между точками по кривой линии непосредственно на картах. При помощи подобных картографических курвиметров можно определить длину маршрута, если провести им по изображению извилистой дороги.

  Другое название прибора – топографический курвиметр, так как подходит для использования на топографических картах.

• Мерное дорожное колесо – курвиметр для местности, имеющий большие размеры, предназначен для измерения длины дороги или какого-либо объекта.

  Конструктивно состоит из колеса, смонтированного на телескопической стойке с ручкой. Расстояние между точками определяется путем прокатывания, не отрывая колесо от поверхности.

По конструкции счетчика различают:

• Механический курвиметр – отличается высокой долговечностью и надежностью. Как правило, за один проход прибором можно измерить до 100 см длины, а погрешность составляет около 0,5%.

  Конструктивно колесико связано со стрелкой циферблата, которая, в свою очередь, вращается, как в часах. Сама шкала может оснащаться одновременно несколькими разметками, например, кроме сантиметров, указаны и километры с учетом масштаба. По размеру можно выделить большой курвиметр, на корпусе которого рядом с основным циферблатом располагается стрелочный компас и термометр, и курвиметр мини, размером с половину ладошки. Стоимость колеблется в пределах 500 – 1000 рублей. Встречаются и более дешевые модели.

• Электронный курвиметр – более точный и совершенный прибор с погрешностью до 0,2%, оснащен жидкокристаллический дисплеем и кнопками настройки. Принцип работы такой же, как у предыдущего варианта.

  Встроенная электроника требует источника питания, в роли которого выступают обычные батарейки. Результат измерений отображается на дисплее, причем, в зависимости от настроек, может автоматически переводится в километры или мили. В большинстве случаев этот прибор карманный, то есть имеет крайне компактные размеры. Цена колеблется в районе 3000 рублей за качество.

• Механическое измерительное колесо – тут информация о пройденном пути отображается механическим счетчиком, напоминающим автомобильный одометр, то есть состоит из цилиндров с нанесенными цифрами от 0 до 9, которые в итоговом значении отображают количество пройденных метров.

  Дисковое или спицевое колесо соединено со счетчиком посредством механической передачи. Средняя стоимость – 3 – 5 тыс. рублей.

• Электронное измерительное колесо – в основе лежит электронный счетчик и дисплей. Прибор более удобен, зачастую оснащается встроенной памятью, способен переключаться между единицами измерений. Некоторые модели способны самостоятельно высчитывать площади земельных участков.

  Питание электроники в большинстве случаев осуществляется от батареек, а время работы на одном их комплекте зависит от пройденного пути. Как правило, это 10 – 20 км. Цена в среднем составляет 4 тыс. рублей и выше. Встречаются и аккумуляторные варианты с подзарядкой от бытовой электросети.

До изобретения систем GPS и ГЛОНАСС офицерами войск использовался армейский курвиметр, ничем не отличающийся от современного механического устройства, кроме более детально проработанной шкалы.

Сегодня военный курвиметр используется чаще туристами, чем военнослужащими.

Преимущество его заключается в том, что тот же GPS-навигатор может элементарно потерять связь со спутником, либо разрядится, а качественная механика и умение ориентироваться по бумажным картам не подведет никогда.
