Как правильно крепить мауэрлат на стену из газобетона?

Способы фиксации мауэрлата к стене из газобетона

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Стальная проволока

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

На металлические стержни (шпильки)

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Адгезионный монтаж

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

Механическим анкером

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

• Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
• Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
• В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
4. Крепёжный элемент забивают до упора шайбы под гайкой.
5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

• Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
• С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

• анкерами (химическим и стальным);
• проволочными хомутами;
• металлическими шпильками;
• коваными скобами.

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.

Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Изготовление опалубки и фиксация ее стенок

Опалубка для обвязочного бетонного контура изготавливается из досок или ориентировано-стружечных плит. В нижней части щиты опалубки скрепляются брусками. Верхние кромки – прочными рейками: их укладывают поперек желоба, а концы прихватывают гвоздями к торцам досок опалубки.

Для нижней фиксации щитов целесообразно пользоваться шпильками с резьбой. Такой способ позволяет добиваться многоразового применения конструкции. С этой целью в досках или плитах на высоте 7 см от нижнего края просверливают отверстия. Оси отверстий должны совпадать. При монтаже опалубки для армопояса на газобетон под мауэрлат в эти отверстия вставляют шпильки, на которые надета пластиковая трубка. После застывания бетона шпилька выкручивается, пластик остается в бетоне. Рекомендуется брать шпильки диаметром 12–15 мм.

Крепление мауэрлата к газобетону с использованием шпилек

Данный вариант оптимален для небольших зданий и кровель, имеющих облегченную конструкцию, когда на крышу и стены не приходятся существенные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их закрепление производится в ходе кладки блоков за несколько рядов до верхней части, при этом длины должно хватить на контргайку и толщину брусков. Процесс имеет сходство с анкерным методом: брус надевается на шпильки при застывании кладки и фиксируется гайками. Также существуют другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привязки болтов к каркасу и их дополнительного замуровывания бетоном. Достаточно надеть мауэрлат на шпильки и при помощи гаек притянуть к блокам.

Если необходимо провести крепление мауэрлата к газобетону без армопояса, применяются монолитные пробки и подушки в стенах. Их габариты должны находиться в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на ней и закрепляются анкеры.

Крепление по газобетону без армированного пояса

Крепление бруса газобетону без армированного пояса

Для строений среднего и низкого класса, можно не устанавливать железобетонный армированный пояс.

В этом случае, крепление к газобетону также имеет несколько вариантов:

• крепление проволокой;
• крепление специальными анкерами;
• крепление на шпильки или скобы.

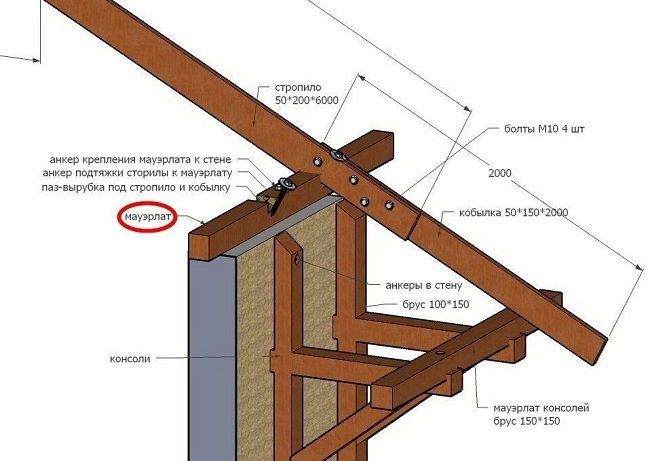

На фото — несколько способов крепления мауэрлата и стропил

Крепление проволокой

Крепить брус к стене из газобетонных блоков можно стальной проволокой 8 мм. В этом случае проволоку закладывают под середину газобетонного блока за 2 ряда до достижения проектной высоты стены.

Длина концов проволоки рассчитывается с учётом высоты двух газобетонных блоков, бруса мауэрлата и скрутки. Устанавливается проволока в местах проектного опирания стропил.

Такое крепление для газобетона — простое, но самое ненадёжное. При появлении критических нагрузок, проволока растягивается, или даже прорезает нижний газобетонный блок. Применять такое крепление бруса к газобетону можно только в неответственных строениях низкого класса, и с лёгкой крышей.

Крепление на шпильки или скобы

Крепление на шпильки своими руками

Применение шпилек или скоб для крепления мауэрлата к стене из газобетонных блоков — способ более надёжный, чем крепить проволокой. Конструкция шпилек и скоб предусматривает на их нижнем конце утолщение, изгиб, пластины. Это увеличивает площадь опоры снизу, и крепление выдержит гораздо большие усилия на выдёргивание, чем проволока.

Шпильки и скобы устанавливаются за 2 ряда блоков до проектной высоты стены. Длина этих элементов так же рассчитывается от высоты двух блоков, бруса и резьбы под шайбу и гайку. Такое крепление выдерживает расчётные нагрузки от тяжёлых крыш и может применяться в ответственных строениях.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.
