Как правильно монтировать ондулин?

Монтаж ондулина своими руками — пошаговая инструкция.

Итак, приступим. Ондулин крепится непосредственно на обрешетку кровли. Поэтому перед его монтажом позаботьтесь о том, что бы обрешетка соответствовала предъявляемым к ней требованиям.

Шаг 1 — обрешетка.

Обрешетка должна быть выполнена деревянным брусом сечением 40х60 мм, при этом ее шаг зависит от угла наклона крыши. При угле наклона кровли до 10° обрешетка должна быть сплошной. В данной ситуации, возможно, использование листов OSB либо фанеры. При угле наклона 10-15° — шаг обрешетки не должен превышать более 450 мм, а при углах свыше 15° — 610 мм.

Небольшой совет.

Приступая непосредственно к монтажу, помните, что укладка ондулина не допускается при отрицательных температурах воздуха, которые ниже -5°С

При этом, работая при отрицательных температурах, от 0°С до -5°С, проявляйте особую осторожность, как при работе с самим материалом, так и на собственную безопасность, ведь элементы кровли могут быть обледенелыми. Также не рекомендуется, однако не запрещается, укладка данного кровельного материла при температуре воздуха выше +30°С

К последнему совету настоятельно рекомендую прислушаться, так как при высоких температурах данный материал за счет битумной составляющей приобретет излишнюю гибкость, что осложнит непосредственно сам монтаж в данных, и без того непростых, температурных условиях.

Шаг 2 — непосредственно монтаж ондулина (еврошифера).

Укладку ондулина необходимо начинать снизу вверх, слева направо. При этом Второй ряд должен начинаться не с целого листа, а из его половины. У вас должен получиться шахматный порядок, который обеспечит более надежное крепление всей конструкции в целом, а также позволит избежать протекания кровли.

Величина бокового и верхнего нахлестов листов тоже зависит от угла наклона самой кровли. При углах до 10° нахлест на концах листа должен составлять 300 мм., по бокам – две волны. При углах от 10°-15° эти параметры должны составлять 200 мм на концах листа и одна волна с боков, а при угле кровли свыше 15° — 170 мм и одна волна с боку.

Крепление ондулина.

Крепление непосредственно каждого листа осуществляется специальными кровельными гвоздями, которые можно приобрести там же, где и ондулин, со специальной шляпкой в выбранный цвет.

На один лист материала необходимо 20 гвоздей, которыми лист крепится в три ряда. Нижний ряд прибивается в каждую из 10 восходящих волн, а два последующих ряда прибиваются в шахматном порядке. Начинать необходимо с нижнего левого гвоздя, далее прибиваем нижний крайний правый, а после — крайний левый гвоздь верхнего ряда. Далее, слева направо пробивается полностью нижний ряд, а после в шахматном порядке, также слева направо, средний и верхний ряды. Отхождение от данного правила чревато разрушением кровли при сильных ветрах. Контроль линейности ряда гвоздей можно производить по натянутой между первым и последним гвоздем нитке.

Обустройства конька и фартука.

Производителем помимо непосредственно самих кровельных листов предусмотрены материалы из того же материала для обустройства конька кровли, ендов и фартука.

О приобретении необходимого количества таких элементов у вашего поставщика, позаботьтесь заблаговременно

Помимо этого, обратите внимание на специальную самоклеящуюся изолирующую ленту Ондуфлеш. С ее помощью можно изолировать стыки кровли с выходящими элементами вентиляции, мансардными окнами, а так же в иных местах, где необходима дополнительная изоляция от протекания

Особенно обратите на это внимание, если для укладки кровельного материала вы используете наемных работников.

Кстати, добавлю пару слов про наемный труд. Заранее позаботьтесь о том, чтобы приглашенная вами бригада строителей была проинструктирована о порядке монтажа кровли из ондулина. Ондулин очень просто можно повредить при нарушении элементарных требований по его монтажу. Так что не позволяете строителям без надобности ходить по уже уложенным листам, а даже если это необходимо, то ступать можно лишь на гребни волны, но никак не между ними.

Также имейте в виду, что инструкция укладки листов данного кровельного материала не позволяет производить его растяжку, которой он, кстати, неплохо поддается, подобно гармошке. Поэтому с самого начала соблюдаете линейность монтажа, чтобы не было впоследствии желания подтянуть кромку  криво закрепленного листа. Как говорится: «Семь раз отмерь….» ну, а что дальше, вы в курсе.

В заключении же хотелось бы еще раз призвать вас следовать инструкции производителя по монтажу ондулина, и тогда ваша кровля будет радовать вас и ваших близких на протяжении долгих лет.

Крепление доборных элементов

Доборные элементы переназначены для организации различных узлов кровли и обеспечивают ее защиту от внешних факторов – влаги, ветра и снега. Для монтажа этих элементов необходимо ознакомиться с их классификацией и спецификой крепления:

• Щипец — необходим для защиты фронтона. Величина нахлеста – 10 — 15 см;
• Внутренний излом — монтируется на месте соединения двух скатов. Элементы заходят друг на друга на 15 см. Для изоляции используется двухсторонняя битумная лента;
• Конёк — прибивается к нижележащим листам Ондулина. Нахлест – 12,5 см;
• Ендова. Под нее делается сплошная обрешетка.

Этих компонентов достаточно, чтобы самостоятельно сделать кровлю любой сложности. Во избежание появления дефектов необходимо применять расходные материалы, рекомендуемые производителем.

Вопрос про крепление ондулина.

Для достижения легкости и удобства в проведении монтажных работ, саморезы изготавливаются в виде сверел. Чтобы вода не смогла просочиться через отверстие, саморез закрывается специальной резиновой шайбой крышкой , которая способствует надежной герметизации входного отверстия.

В работе с такого рода крепежными элементами необходимо знать некоторые нюансы, так как от этого будет зависеть правильная дальнейшая эксплуатация кровли. Неправильное использование саморезов может привести к тому, что кровля прослужит совсем недолго.

Особенно при минусовой температуре такой кровельный материал станет еще более хрупким. А при повышении температуры до 30 и более градусов — станет довольно мягким. Таким образом, неправильно закрепленные листы могут просто оторваться при любом, даже средней силы, порыве ветра.

Вопрос про крепление ондулина. Но они короткие, то есть не позволяют прикрутить ондулин к обрешетке через выпуклую волну..

Неправильно выбранные крепежные элементы могут привести к неправильной эксплуатации кровли. Только саморезы, закрепленные при помощи необходимого электроинструмента, обеспечат прочность и надежность всей кровельной конструкции.

Купить гвозди для ондулина можно в тех же кровельных центрах, что и сам ондулин, так как чаще всего производители не просто предлагают купить лист кровельного материала, но приобрести сразу комплект, в который будут входить:. Альтернативой поездке в кровельный центр может служить заказ необходимого объема материала и крепежей через сеть — интернет. Однако необходимо помнить о том, что в данном случае, в плюс к пакету ондулина и саморезов гвоздей будет идти и доставка, стоимость которой чаще всего зависит от дальности строительного объекта.

Монтаж ондулина своими руками: пошаговая инструкция

Как правильно крыть крышу ондулином? Пошаговая инструкция технологии укладки ондулиновых листов поможет быстро и без особых проблем провести монтаж ондулина своими руками:

Закрепите на стропилах небольшие бруски для обрешетки

Важно осуществлять эту работу после монтажа пароизоляционной пленки. Также ее можно смело закрепить не внутри основания листовой ондулиновой крыши, а со стороны кровельного пространства (как осуществляется данная работа, смотрите на фото и тематические видео).
Заполните пространство между ячейками обрешетки любым утеплителем

Поверх него произведите монтаж гидроизоляционной пленки, которая будет защищать утеплительный материал (смотрите на фото технологию монтажа и укладки).
Поверх обрешетки набейте специальные рейки, которые необходимы крыше для создания вентиляционного зазора (как правильно осуществить их монтаж смотрите на фото).
Следующий шаг – укладка ондулина. Начинать монтаж первого ряда необходимо с низа крыши, чтобы после проведения работ по укладке ондулина на доме образовался небольшой козырек. При этом важно смотреть на постоянную сторону ветра, который чаще всего дует с одной стороны. Если вы не хотите, чтобы через крышу холодный воздух проникал в дом, проводить монтаж ондулина рекомендуется максимально низко по отношению к кровельному скату. Листы ондулина старайтесь устанавливать так, чтобы нижняя часть материала слегка выходила дальше от карнизной доски. Осуществить этот «маневр» своим руками достаточно просто – перед выполнением этой работы можно ознакомиться с видео и фото. Выступ листового ондулина от конца крыши должен быть не более 7 см.
Укладка ондулина должна производиться с нахлестом в «одну волну» (смотрите на фото и соответствующую инструкцию). Забивать гвозди рекомендуется через волну. В среднем на монтаж одного листа ондулина должно быть затрачено 4-6 гвоздей, в зависимости от длины листов, ендовы и состояния обрешетки. Своими руками закреплять ондулин на поверхности крыши несложно, главное при этом строго соблюдать наклон листов, чтобы весь материал при укладке лег ровно под одним углом.
Второй ряд и каждый четный обязательно начинайте укладывать с половины листа ондулина. Проводить монтаж данной работы своими руками нужно вплоть до конька кровли.
Прежде чем приступать к фиксации ондулина, проведите установку дополнительной обрешетки, которая предназначена для монтажа конькового профиля.
Если после окончания работы между стеной и нижними листами ондулина есть небольшие щели, оформите их при помощи стандартных профилей той же фирмы, что и листы ондулина для покрытия основания крыши. Ими на сегодняшний день покрываются все стыки кровельного покрытия (ендовы).
Последний этап – обеспечение гидроизоляции стыков, присутствующих после технологии монтажа ондулина. Данную работу можно сделать двумя способами: загибание ондулина и его закрепление на фронтонной доске (как это сделать, смотрите на фото и видео статьи). Второй способ: накладка на ребро крыши стандартного прямоугольного профиля.

Технология монтажа ондулина на крыше, выполненная своими руками, завершена. После этого вы можете оценить свою работу. Крыша, сделанная из листов ондулина, не требует особого ухода – вам лишь потребуется раз в месяц очищать ее от различного рода загрязнений, чтобы она прослужила вам довольно долгое время (остальные требования можно найти в инструкции).

Важно отметить, что правильная установка ондулина своими руками – дело несложное, а главное – вы сможете значительно сэкономить на стоимости услуг опытных мастеров. На вопрос: как крыть крышу ондулином, мы ответили

Теперь необходимо разобраться – как правильно рассчитывать площадь ондулина, которым вы будете покрывать крышу своего дома

На вопрос: как крыть крышу ондулином, мы ответили. Теперь необходимо разобраться – как правильно рассчитывать площадь ондулина, которым вы будете покрывать крышу своего дома.

Выбор материала

Продукция филиала компании «Onduline SA» в России производит изделия трех типоразмеров:

Характеристики	SMART	DIY	Черепица
Размер, м	1,95/0,95	1,95/0,76	1,95/0,96
Толщина, мм	3	3	3
Количество волн	10	8	7
Высота волны, мм	38	38	38
Шаг между вершинами, см	9.5	9.5	144
Масса, кг	6,5	5	5,9
Масса 1 м2, кг	3,4	3,4	3,15
Угол наклона крыши, град	Полезная площадь при уклоне, м2
5-10°	1,25	0,94	1,56
10-15°	1,5	1,16
> 15°	1,56	1,22

Цены и характеристики SMART и DIY практически идентичны. Лист с меньшей шириной создает в местах стыковки большее количество ребер жесткости – надежность конструкции возрастает, но она обойдется дороже.

Что такое полезная площадь? Укладка материала осуществляется внахлест, поэтому его укрывающая (видимая) часть меньше. К технологии монтажа ондулина СМАРТ и ДИУ производитель предъявляет особые требования. Показатель полезной площади листа зависит от уклона крыши.

Угол наклона	Шаг обрешетки, мм	Нахлест
Градус	Соотношение	Концевой, мм	Боковой
5-10	1/11-1/6	Сплошная	300	2 волны
10-15	1/6-1/4	Интервал 450	200	1 волна
> 15	> 1/4	600	170	1 волна

Величины нахлестов и способ обрешетки в таблице основаны на среднестатистических вычислениях необходимой прочности конструкции. На территории России различные климатические условия. Для зон с повышенными снеговыми, ветровыми нагрузками требуется или/и:

• увеличение нахлеста;
• уменьшение шага;
• выполнение сплошной обрешетки.

Вычисление угла наклона крыши

При отсутствии данных об уклонах скатов определить их можно самому. Необходимо замерить высоту конька (Н) и заложение (А).

Пример вычисления относительной величины уклона: Н/А = 3/5 = 1/1,67. Эта дробь больше 1/4 – для такой конструкции у листов ондулина полезная площадь (м²):

• СМАРТ – 1,56;
• ДИУ – 1,22;
• черепица – 1,56.

Для определения угла в градусах необходимо воспользоваться тригонометрическими функциями и таблицами Брадиса или инженерным калькулятором. Расчет относительной величины уклона выполнить проще.

Определение площади крыши

Проект дома – хорошее подспорье для расчетов. Но не всегда чертежи и реальное строение идентичны. Корректировочные замеры, проведенные самостоятельно, гарантируют получение более точных результатов.

Порядок действий:

• Сделать эскизы каждого ската с указанием размеров.
• Разбить сложные конструкции на простые геометрические фигуры.
• Рассчитать площадь фрагментов крыши из ондулина. Вычисления выполняют с учетом свеса по нижнему и боковым краям ската на 30-50 мм.
• Полученные результаты сложить.

Из школьного курса:

Количество материала для кровли

1. Первый метод расчета количества ондулина:

Nл = 1.1 х Sкр / Sл, где:

• Sкр – площадь крыши;
• 1.1 – коэффициент (10 %), учитывающий отходы и брак. Для конструкций сложной конфигурации следует увеличить показатель до 1.15 (15 %);
• Sл – полезная площадь листа (значение зависит от угла наклона ската).

Результат округляют в большую сторону.

2. Второй метод:

• Вычисление количества листов порядно по высоте (Lск) и ширине каждого ската (Нск). Округлить в большую сторону.
• Результаты перемножаются: Lск х Нск.
• Количество материала для каждого ската суммируются.
• Коэффициент, учитывающий отходы и брак, можно уменьшить до 2-3 %.

Расчет комплектующих:

• Для каждого доборного элемента определяется общая длина (Lэл) закрываемых им участков.
• Количество доборов (N) = Lэл / Lполезная.

Доборы	Применение	Общая длина, мм	Нахлест, мм	Полезная длина (Lпол), мм
Конек	Внешние ребра	1000	125	875
Фартук покрывающий	Примыкания к стене и печной трубе	960	120	840
Фартук покрывающий для черепицы	Вентиляционный выход, конек; примыкания торцевые, к трубе; выходы вентиляции.	960	120	840
Щипец	Фронтоны, внешние изломы	1000	100-150	850-900
Ендова	Внутренний излом	1000	150	850
Заполнитель	Просвет на карнизе, примыкания ондулина к доборным элементам: конек, ендова, щипец	850

Пример расчета кровли

Исходные данные:

• Двускатная крыша: высота конька Н = 3 м, заложение А = 5 м, длина карниза (Lкарн) и щипца (Lщ) – 12 и 5,83 м.
• Печная труба: 70х70 см.
• Кровельные изделия SMART.

Расчет:

• Угол наклона в статье уже был вычислен: 1/1,67 (>15°).
• Полезная S листа, согласно рекомендациям производителя: Sл=1.56 м².
• Площадь крыши: Sкр = ((Lкарн+0,05) х (Lщ+0,05+0,05))*2 = (12,05х5,93)*2 = 142,91 м².
• 0,05 – длина свеса за обрешетку, 2 – число скатов.
• Количество: Nл = 1.1 х Sкр / Sл = 1,1 х 142,91 / 1,56 = 100,76 ≈ 101 шт.

Доборные элементы (шт):

• Nконек = Lкарн / Lпол = 12 / 0,875 = 13,71 ≈ 14;
• Nщипец = 4 х Lщ / Lпол = 4 х 5,88 / 0,85 = 27,67 ≈ 28;
• Nфартук = 0,7 х 4 / 0,84 = 3,33 ≈ 4.

Универсальный заполнитель вдоль доборов (шт):

• конек – Lкарн х 2 / 0,85 = 12 х 2,35 = 28,24 ≈ 29;
• карниз – Lкарн х 2 / 0,85 = 28,24 ≈ 29;
• щипец – 5,88 х 4/ 0,85 = 27,67 ≈ 28.

Итого: 86.

Укладка кровельного настила из ондулина

Сейчас нами будет рассматриваться инструкция, которой нужно придерживаться, укладывая материал ондулин.

Как и в случае устройства обрешетки, величина нахлеста листов ондулина будет определяться уклоном ската крыши. Например, если он находится в пределах 5-10 градусов, то величина бокового нахлеста ондулин-листов составляет две волны, а нахлест по длине листа – 30 см. Когда уклон ската составляет 10-15 градусов, боковой нахлест делают в одну волну, а нахлест по длине – 20 см. При уклоне ската крыши более 15 градусов боковой нахлест также будет составлять одну волну, а нахлест по длине равняется 17 см.

По инструкции ондулин укладывается так, что в зависимости от угла наклона крыши листы монтируются с нахлестом по длине в пределах 17-30 см.

Брусья обрешетки под  ондулин кладутся с шагом, который определяется в соответствии с ранее рассмотренными правилами. Чтобы обрешетка была параллельной, пользуются деревянным кондуктором, который представляет собой брусок из дерева необходимой длины.

Перед тем, как начать монтажные работы, необходимо произвести расчет ондулина.  Для этого делается разметка листов, по которой будет производиться разрезание листов на куски необходимого размера. Разметка должна выполняться аккуратно и четко с использованием шаблона в виде обрезка листа и цветного карандаша.

• Перед началом работ по устройству перекрытия ондулин поднимают на крышу. Выполнить такую работу под силу даже одному человеку, поскольку лист материала весит чуть более 6 кг.
• Прежде чем начать укладывать кровельный материал следует четко уяснить порядок работ. Монтируют ондулин, начиная с края ската, который расположен со стороны, противоположной преобладающему направлению ветров. Второй ряд начинается с укладки половины листа с цель создания в углу нахлеста в 3, а не в 4 листа. Придерживаясь данного способа можно существенно упростить укладку финишного материала.

• Закрепляя ондулин, гвозди следует прибивать на концах листов в каждую волну, а также по обеим краям боковых нахлестов. Их прибивают также посередине листов через одну волну. Каждый лист кровельного материала должен прикрепляться 20 гвоздями.
• Когда устраивается кровельная ендова ондулин, то следует применять специальные элементы, которые производит одноименная фирма. Для ее монтажа необходимо уложить дополнительные брусья обрешетки.
• Аналогично ендовам конек ондулин также устраивается с использованием коньковых ондулиновых элементов. Их начинают крепить с подветренной стороны с нахлестом элементов минимально на 12,5 см. Гвозди вбиваются во все волны листов, состыкованных с кровельным элементом конек ондулин, а также в предусмотренные для этой цели брусья обрешетки.
• Щипец  оформляется с помощью специального щипцового ондулинового элемента. Он загибается и прикрепляется одним краем к боковым волнам крайних листов, а вторым – к щипцовой доске. Иногда при устройстве щипца может применяться коньковый элемент ондулин.
• Край крыши состыковывается со стеной и оформляется с помощью тех же элементов, которые используются при устройстве ендова ондулин. Стыки обрабатываются силиконовым герметиком.
• Торцевые кровельные стыки с дымоходными и вентиляционными трубами, а также стенами заделываются с использованием покрывающего фартука. Его крепление к листам ондулина выполняется по каждой волне. Герметизация также осуществляется с помощью герметика.
• Когда устраивается выпуск вентиляционных труб или каналов через кровельное покрытие, применяются специальные выходы. Их основание крепится по каждой волне ондулин листа, а верхний из них  монтируется с нахлестом поверх основания.

Для обеспечения выхода на кровлю, а также с целью освещения чердачного помещения предусматриваются слуховые или кровельные окна. Их прикрепляют с нахлестом на нижележащий лист. Лист ондулин, который расположен выше, укладывается также с нахлестом поверх слухового окна.

Размеры гвоздей для Ондулина

Для обустройства крыши из данного стройматериала применяются данные детали. Верхняя часть гвоздей отличается большим радиусом, из-за чего элементы прочно закрепляют листовой материал. Выбирая крепежные детали, необходимо помнить о том, что длина гвоздя для ондулина должна быть больше как минимум на один сантиметр суммарной толщины обрешетки и высоты гребня.

Лист ондулина закрепленный гвоздями

Гвозди для монтажа ондулиновых листов могут отличаться по следующим параметрам:

• длине детали;
• диаметру основной части;
• диаметру шляпки;
• количеству штук в пачке (в большинстве случаев речь идет о 100).

Диаметр верхней части крепежного изделия может быть разным:

• в три раза больше диаметра основной части;
• в четыре раза больше диаметра основной части.

Для ондулиновых листов стандартного размера используются элементы длиной в 75 миллиметров и диаметром 355 миллиметра. Только эти параметры могут обеспечить создание прочной и крепкой конструкции. Вес гвоздей для ондулина не имеет значения, поскольку счет идет поштучно.

Вернуться к содержанию

Расчет ондулина на крышу

Для простой прямоугольной конструкции крыши рассчитать расход кровельного материала несложно. Для этого необходимо измерять ее площадь. Ширина умножается на длину данного прямоугольника, а полученная величина перемножается на конус угла наклона крыши.

Имея показатели обрабатываемой площади несложно определить необходимое число ондулина. Подсчет ведется только полезной площади листа – от общей величины отнимаются части, которые используются для нахлестов при укладке.

Для определения необходимого объема ондулина для крыш сложной конструкции необходимо:

• конструкцию кровли условно разделить на геометрические формы – треугольник, прямоугольник, квадрат или трапеция;
• согласно формулам измерения вычислить площадь каждой определенной фигуры;
• в расчет берется также угол наклона относительно земли каждого геометрического элемента.

Для получения площади крыши следует суммировать все выявленные величины.

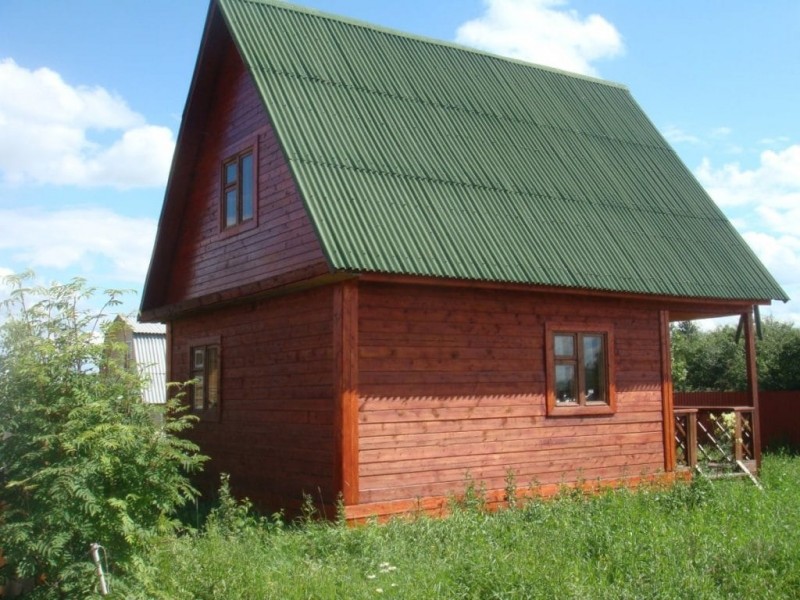

Крыша, крытая ондулином

Особенности техники монтажа ондулинового настила

Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа — 30 см. По мере увеличения угла ската эти показатели будут уменьшаться

Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка

Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.
Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.

При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.
Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.

Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.

От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ½ часть внизу полотна и ½ часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.

Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.

Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.
Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.
В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.
Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске (прочитайте: «Щипец крыши это. «).
Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.
Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам (подробнее: «Что такое покрывающий фартук ондулина – описание, применение»).

Размеры листа ондулина и его потребительские свойства

Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился относительно недавно, но популярность себе снискал вполне заслуженную. Технология производства еврошифера, так еще называют у нас ондулин, основана на пропитке битумом спрессованной целлюлозы. Листы изготавливают волнистыми, похожими на обычный всем знакомый шифер.

Крыша из ондулина — практичная, долговечная и эстетически привлекательная

Окраска листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это и обеспечивает влагонепроницаемость и прочность.

Листы ондулина доступны в самых разнообразных цветовых решениях

Ондулин, фото которого можно найти в различных интернет магазинах, состоит из нескольких веществ:

• Минеральные наполнители.
• Термическая смола с пигментами из минералов.
• Очищенный от примесей битум.
• Волокна целлюлозы.

Состав листа ондулина — вид в разрезе

Стандартные размеры листа ондулина не сильно отличаются от размеров листов шифера и составляют:

• Длина нормальная – 2 м.
• Ширина общепринятая – 0,95 м.
• Толщина изделия – 3 мм.
• Волна имеет высоту 3,6 см.
• Масса одного листа – 6 кг.

Размеры и характеристики листов ондулина разных производителей

Разница заключается в весе, который значительно меньше, и более мелкой высоте волны. Именно вес является главным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновую кровлю могут быть гораздо тоньше. Так как этот материал можно условно отнести к мягкому типу кровли, то монтаж его очень удобен. Крепят листы к обрешетке гвоздями с большими шляпками. Резать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина допускают его укладку в одиночку или вдвоем, что сильно удешевляет стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

Ондулин крепят с помощью специальных гвоздей с закрывающимися шляпками
