Как правильно сделать теплый пол

Укладка напольного покрытия на тёплый пол

Порядок укладки напольного покрытия напрямую зависит от его вида. Предлагаем познакомиться с основными разновидностями и правилами выполнения работ. Это позволит избежать типовых ошибок, допускаемых начинающими мастерами.

ФОТО: stroy-podskazka.ruКаждое покрытие предъявляет свои требования к монтажу

Керамическая плитка

Керамическая плитка получила широкое распространение. С её помощью оформляется пол в ванной комнате, на кухне, в коридоре и на балконе. Равномерный прогрев поверхности позволит создать комфортные условия для всех проживающих доме.

ФОТО: legkovmeste.ruПлитка может быть тёплой

Предлагаем посмотреть следующее видео, чтобы разобраться с порядком укладки керамической плитки на тёплый пол:

Watch this video on YouTube

Статья по теме:

Линолеум

Учитывая, что в процессе эксплуатации линолеум будет постоянно подвергаться нагреву, стоит внимательно подойти к выбору подходящего варианта. Для этого, следует внимательно изучить рекомендации производителя отделочного материала.

Линолеум укладывают на стяжку, которая предварительно очищается от мусора, грязи и различных выступов. Его внешняя конфигурация должна соответствовать контурам комнаты. Для предотвращения смещения линолеума в процессе эксплуатации, его фиксируют плинтусом. Если предстоит укладка нескольких листов, их соединяют между собой с помощью скотча либо клея.

ФОТО: teplopolov.ruНаличие всех слоёв обязательно

Статья по теме:

Ламинат

Укладка ламината выполняется на подложку, толщина которой зависит от состояния основания. При монтаже на тонкую стяжку можно использовать подложку толщиной 3 мм. Порядок соединения панелей зависит от выбранной модели ламината. Обязательно оставляют зазор между стеной и формируемым декоративным покрытием.

ФОТО: liquidsystems.ruВ некоторых случаях можно обойтись без подложки

Статья по теме:

Watch this video on YouTube

Watch this video on YouTube

Советы профессионалов

По мнению специалистов, в самых холодных частях помещения нужно уплотнять шаг укладки «змейки» до 0,1 м. Прежде всего так поступают, укладывая теплый пол вблизи наружных стен. Не пытайтесь обогреть одним контуром более 40 кв м пола. Также стоит организовывать обособленные контуры для соседних комнат с различающимся температурным режимом. Монтаж металлопластиковых труб под стяжку предпочтительнее, чем установка трубопровода из других материалов. Температура теплоносителя должна повышаться планомерно с выходом на требуемый вам уровень через 70-72 часа после подключения.

Лучшая точка установки насоса — обратная труба, находящаяся сразу перед котлом. Чаще всего расширяющие баки монтируют в самом высоком отрезке схемы, однако мембранные закрытые системы могут выполняться и любым иным способом. Если вы запитываете газовый котел от магистрального трубопровода, а не от баллонов, следует получить санкцию местных властей. К работе должен привлекаться только специально обученный персонал, работающий в лицензированных организациях.

Петли из единой трубы сечением 1,6, 1,7 или 2 см отличаются минимальным риском возникновения протечек на стыках.

Средняя температура полов жилых помещений составляет по действующим нормативам 26 градусов, а в тех местах, где люди бывают периодически, и требуется особый тепловой режим, она составляет 31 градус. Наивысшая допустимая разница нагрева отдельных частей пола и покрытий в разных комнатах составляет 10 градусов.

Недопустимы отклонения от плоскости более чем на 5 мм. Их наличие приводит к переполнению контуров воздухом и нестабильной, неэффективной работе отопления. Функции паро- и гидроизоляции часто выполняет полиэтиленовая пленка, и ее минимальная толщина составляет 0,02 см, иначе не получится гарантировать полноценную защиту утеплителя от сырости.

Укладка пленки должна вестись внахлест до 100 мм, а ее границы удерживает липкая лента, которой прикрывают места пересечения пола и стен. Когда уложены все нижние слои и установлены даже сами трубы, нужно проводить их опрессовку по-разному в зависимости от материала. Так, металлопластиковые конструкции должны подвергаться внутреннему давлению 6 бар на протяжении 24 часов. Перед этим контуры заполняют на 100% водой, до конца выпускают воздух через краны для слива.

Есть другой вариант: залив теплоноситель, доводят его температуру до 80 градусов, выдерживают так на протяжении 30 минут, после чего, сохраняя опрессовочное давление, кладут бетонную стяжку.

Если трубопровод сделан из сшитого полиэтилена, снизив давление, нужно будет добавить воды, а затем через 30 минут повторить проверку. Потом ждут 90 минут, восстанавливают прежнее давление и оставляют отопительные контуры в покое на 24 часа. К концу этой паузы падение давления должно составить максимум 1,5 бар.

После монтажа и проверки всех деталей трубопровода и дополнительных компонентов сфотографируйте их расположение и составьте описание с привязкой к ориентирам. Впоследствии, если понадобится делать ремонт теплого пола, подобная информация значительно упростит и ускорит работу.

Когда нужно обогреть совсем небольшую площадь (зону вокруг дивана, кресла, стола и иной мебели, к примеру), предпочтительны гибкие рулоны со встроенными трубками из пластика. Технология допускает отрез нужной части рулона, его сгибание под любым углом — главное, чтобы каналы для прохода жидкости остались целы.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

Как сделать своими руками?

Пошаговая инструкция для различных моделей ЭТП немного отличается. Рассмотрим подробнее, как смонтировать разные типы теплого пола своими руками.

Монтаж кабельного теплого пола:

1. Подготовка фундамента до необходимого состояния (ровное, чистое);
2. В ванных и санузлах устанавливается гидроизоляция;
3. Устанавливается монтажная лента и укладывается кабель с необходимым шагом. Конец кабельного провода выводится в распределительную коробку, где будет находиться терморегулятор.
4. Устанавливается датчик температуры в гофрированной трубе, один конец которой заглушен, и размещается между кабелями на расстоянии от стены 70-100 см. Второй конец трубы с датчиком заводится в коробку для подключения к терморегулятору.

Монтаж нагревательных матов:

1. На подготовленное основание укладываются маты таким образом, чтобы они не находили друг на друга, а плотно соприкасались. При необходимости разреза стеклоткани будьте предельно аккуратны, чтобы не деформировать греющий кабель. При монтаже термомата с одножильным кабелем оба конца кабельных проводов должны подходить к коробке с терморегулятором. В случае с двужильным кабелем к терморегулятору достаточно провести только один провод.
2. Укладку мата производят на специальный клей (слой клея – 2-3 мм), слегка придавливая в пол.
3. Температурный датчик устанавливается в гофрированную трубу между витками греющих элементов. Второй кабельный электропровод подводится к регулятору температуры.
4. После этого обязательна проверка функционирования системы с помощью тестера.

Если укладка теплого пола предназначается под плитку, то после проверки на работоспособность возможен переход к монтированию напольного покрытия. В случае с ламинатом и паркетной доской после тестирования необходимо сделать стяжку 1,5-2,5 см. Напольное покрытие стелется только после полного высыхания стяжки.

Монтирование инфракрасного пленочного пола:

• Для начала необходимо установить распределительную коробку с терморегулятором. В стене вырезается штроба для подсоединения пленки и датчика к терморегулятору. Проводим кабель питания к распределительной коробке.
• Основание пола покрывается теплоизоляционным слоем (толщиной не более 5 мм). Места соединения материала закрепляются скотчем.
• Необходимо уложить инфракрасную пленку нагревательными элементами вниз. Также закрепляются края скотчем, чтобы не было сдвигов. Расположение полос должно быть выполнено таким образом, чтобы контакты ближе находились к терморегулятору.

• Подключение электроконтактов и монтажного провода к стене, в дальнейшем изолируя их битумной изоляцией. Монтажные провода выводятся к распределительной коробке.
• Температурный датчик устанавливается во второй секции инфракрасного пола, чтобы лучше принимать информацию о нагреве поверхности.
• Тестирование подключения. Если все в порядке, необходимо отключить систему.
• Настелить полиэтиленовую пленку.
• Укладка финишного покрытия.

Расчёт системы

При расчете напольной системы отопления учитывают теплопотери помещения. Они зависят от места расположения комнаты, от её размера, от схемы фундамента дома.

Комнаты на 1 этаже отличаются высокими теплопотерями. Для них необходимо предусмотреть систему высокой мощности. Помещения на 2 этаже утеплены комнатами первого и третьего этажа. Чтобы достичь нормального микроклимата, энергии потребуется меньше.

С помощью калькулятора получаем следующие данные:

• дом расположен в регионе, где средняя температура зимой -25 0С;
• коттедж двухэтажный, длина дома 20 м, ширина 10 м;
• в доме организовано горячее водоснабжение;
• потолки высотой 2,7 м;
• имеется вентиляция; в каждой комнате 2 окна; их площадь составляет 20 м2;
• общие теплопотери составят 18,2 кВт;
• потребуется система отопления мощностью 29 кВт.

Необходимо выбрать котёл данной мощности. Оптимальная температура теплоносителя из котла 50 0С, обратки 30 0С, температура воздуха в комнате 25 0С. Для комнаты на 1 этаже площадью 16 м2 потребуется 111 м водяной магистрали. Если диаметр трубы 20 мм, то рекомендуемый шаг укладки 15 см. При диаметре трубы 16 мм, шаг уменьшается до 10 см.

Исходя из расчётов системы отопления, выполняют проект «тёплого пола». Для создания нормального микроклимата в комнате магистраль должна занимать 70% поверхности пола. Рекомендуют укладывать трубу на полезной площади.

Для водяного контура используют трубопровод из сшитого или термостойкого полиэтилена, из металлопластика. Металлические изделия из меди или оцинкованной стали используются редко. Их трудно укладывать, но водяные полы прослужат более 50 лет.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

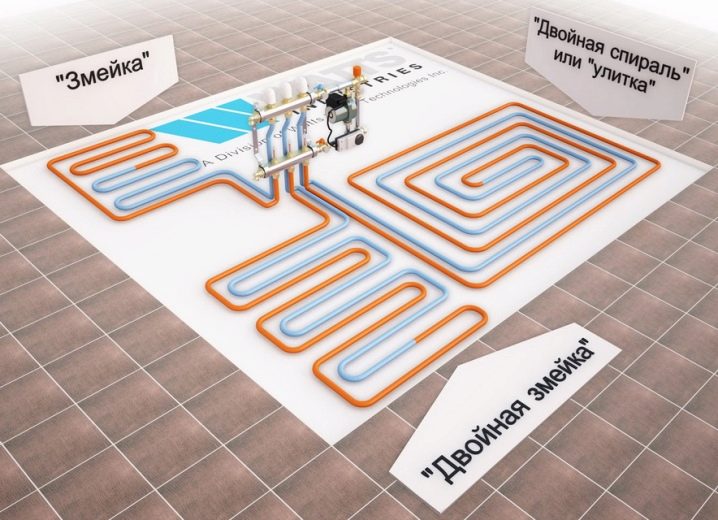

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Блок управления

Регулирование системы теплого пола происходит за счет электрического блока. Вы можете включать и выключать нагрев, управлять температурой помещения, а также регулировать на периоды автоматического включения и отключения системы.

Имеется несколько разновидностей панелей управления электрического пола:

• Электро-механический регулятор является самым простым способом управления. В его задачи входит управление нагревом и отключением системы. Руководство регулятором производится вручную. Имеется колесико, подключенное к регулятору, который поддерживает температуру напольного покрытия. По причине несложной конструкции электрорегулятор имеет самую низкую себестоимость и менее подвержен к поломкам.
• Цифровая панель управления функционирует так же, как и предыдущий регулятор. Различие лишь в том, что регулирование проводится не колесиком, а кнопочной или сенсорной панелью. Блок регулирования оборудован электродатчиками, измеряющими температуру воздуха в комнате. Датчики температуры передают данные терморегулятору.
• Программируемый терморегулятор произведен по самым современным технологиям. В наличии имеются несколько датчиков температуры, передающие все показатели контролёру, который поддерживает разную температуру в разных комнатах. Управлять таким терморегулятором можно через сеть Wi-Fi с помощью смартфона или ноутбука. При выходе из дома его можно полностью отключить или включить на необходимую температуру до вашего прихода.

Преимущества данного вида подогрева

Утепление стен «тёплым электрическим полом», как и любое отопление, имеет свои плюсы и минусы.

Недостатки электрического обогрева:

1. Нет возможности поместить мебель около греющих стен. Она будет препятствовать распространению тепла, кроме того, горячий воздух окажет отрицательное воздействие на изделия, что в итоге сократит срок службы.
2. На такую поверхность нельзя повесить картину или телевизор, так как можно нанести ущерб нагревательным элементам.
3. Возникают большие теплопотери. Ведь обогревается стена, с другой стороны которой находится улица, в результате чего происходит излишнее расходования тепловой энергии.
4. Смещение точки росы глубже в стену. Зимой будет накапливаться конденсат, что приведёт к промерзанию, а это ускорит процесс разрушения стен.
5. Увеличение потребления электроэнергии.
6. Разрушение финишной отделки — срок службы настенных покрытий будет значительно меньше, чем на стенках без отопления.

Как видите минусов много, хотя нельзя не сказать и о положительных сторонах такого обогрева:

• расположен вертикально, поэтому пыль не будет распространяться по комнате;
• освободит место в помещении, которые занимают стандартные радиаторы;
• экономичность в плане монтажа — установка недорогая, в сравнении с обустройством другого отопительного устройства;
• создаёт прекрасный тепловой эффект;
• борется с грибком и плесенью;
• не сушит воздух, так как нет открытых элементов, которые сжигают кислород;
• обогрев помещения происходит более равномерно;
• не портит интерьер комнаты.

Так как, при настенном электрическом отоплении метод нагрева лучистый, то можно сэкономить, установив температурный уровень в помещении ниже на 2 градуса, что не отразится на уровне комфорта.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

1. Возможно его использование как основного, так и вспомогательного источника отопления;
2. Нагрев поверхности происходит равномерно;
3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
5. Это экологически чистая продукция, которая не наносит вреда здоровью;
6. Длительный срок эксплуатации;
7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

1. Высокая стоимость продукции;
2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
3. Кабели создают электромагнитное поле;
4. При неправильном монтаже появляется риск поражения электрическим током.

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения S=a*b Расчет площади обогрева Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.). Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки	150 Вт/м²	220 Вт/м²
Основной источник отопления	Не менее 95 % площади	Не менее 70 % площади
Дополнительный источник отопления	Не менее 60 % площади	Не менее 40 % площади
Тип напольного покрытия	ламинат, линолеум, ковролин	паркет, ковролин

Расчет энергопотребления

Потребление энергии ИК пленочным полом Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт. Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Критерии выбора терморегуляторов для тёплого пола.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату.
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

• площадь комнаты превышает 30 кв м;
• есть хотя бы одна стена длиннее 8 м;
• длина составляет меньше 50 или больше 200% от ширины помещения;
• конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Возможные ошибки

Даже опытные домашние мастера, впервые берущиеся за установку теплого пола, могут допустить серьезные ошибки. Зачастую высохшая бетонная стяжка покрывается сеткой трещин. Причины такого дефекта разнообразны. Избежать его появления можно, если:

• позаботиться об оптимальной плотности утеплителя;
• сделать качественно усадочные швы;
• не завышать рекомендуемую толщину стяжки;
• не пытаться высушить ее чрезмерно быстро, ускорить нормальный процесс затвердевания;
• основательно уплотнить раствор и строго соблюсти пропорции при его формировании;
• добавить пластификаторы согласно рецептуре.

Исключить монтажные ошибки на 95% (кроме вызванных невнимательностью, спешкой и производственным браком) поможет составление эскизных проектов. Продумав выполнение системы, «увидев» ее на листе бумаги, можно обнаружить недочеты заблаговременно и избежать их проявления. Лучше пометьте на эскизе участки размещения мебели и другие места, где почему-либо контур с теплоносителем не должен пройти.

Вся площадь, которая должна быть согрета, делится на участки по 15 кв м каждый. На любом участке шаг установки трубопровода составляет 10 см. Распространенная ошибка состоит в том, что не люди думают вовремя, у какой стены лучше установить коллектор или же чрезмерно приближают его к одним контурам отопления, отдаляя от других. Правильно выбирайте источник тепла, который подключается к теплому полу.

Комфортная жизнь обеспечивается при температуре теплоносителя от 40 до 45 градусов, которая позволяет прогреть пол до 26-30 градусов. Такой нагрев обеспечивают конденсационные котлы, в то время как другие нагревательные приборы не способны подогреть воду меньше, чем до 60 градусов.

Не кладите никогда теплоизоляционный слой поверх теплого пола и не используйте в помещении ковры, потому как эти решения только ухудшат качество обогрева. Помните, что полистирольная теплоизоляция — плотная, и она не способна скорректировать неровности черновой стяжки, поэтому с первых шагов нужно сделать все максимально точно. Что касается толщины полистирола, вопреки рекомендациям большинства изготовителей, не требуется выдерживать 10 см (как правило, даже на первых этажах хватает 8 см).

Поверх слоя теплоизоляции следует не просто укладывать отражающую пленку (это ошибка), а она должна быть разложена ровно и заведена за полистирол по краям. Сам же нижний материал следует плотнее прижимать к стенам через демпферную ленту. Не соединяйте детали скотчем, так как они предназначен для совсем других целей. Это может нанести вред здоровью.

Правильнее смазать края блоков клеем. Еще один промах, часто встречающийся в работе непрофессионалов и «шабашников» – разный отступ труб от стен. Настоящие мастера делают его не менее 100 мм и единообразным во всех помещениях.

Если необходимо не просто положить трубы, но и организовать поворот трубопровода, требуется обязательно сгибать металлопластиковую конструкцию вручную (а не при помощи пружин и иных подсобных инструментов). Учтите, что армирующая сетка не должна касаться поверхности труб, так как это считается грубой ошибкой. Подвергающиеся тепловому сжатию и расширению контуры будут постоянно толкать сеть, и она скоро окажется деформирована и выйдет из строя.

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

• высокая степень экономичности энергоресурсов:
• стабильные показатели надёжности и безопасности правильно смонтированной системы;
• хороший потенциал использования в качестве основной отопительной системы;
• отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Watch this video on YouTube

Что входит в учет плана:

• план здания (с учетов всех этажей);
• материал пола, стен, окон и дверей;
• желаемая температура в обогреваемом помещении;
• расположение коллекторов и нагревательного котла;
• детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
• средняя температура окружающей среды зимой;
• наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

• Примерная площадь для 1 контура должна быть более 15 кв. м.
• В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
• Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
• Минимальный радиус загиба трубы равен 5 её диаметрам.
• Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
• План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

Watch this video on YouTube

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.
