Нижняя и верхняя направляющая шкафа-купе: как выбрать и установить рельсы

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Порядок расчета размера дверных конструкций

Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.

Чертеж и расчет размеров раздвижных дверей в шкафу купе

Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.

Ширина

Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле:
2400 мм – (16+16 мм)=2368 мм
Но и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей:
2368 мм + (200+200 мм) = 1968 мм
Если двери две, то нужно поделить полученное число на два.
1968/2=984 мм

Схема устройства раздвижных дверей шкафа

Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.

Высота

Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая:
2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм

Чертеж с размерами шкафа купе

Процесс расчета раздвижных дверей

Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.

Подготовка элементов обрамления

Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения.
Чтобы собрать обрамление, нужны следующие элементы:

Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;

Колесики, которые будут опорой в нижней рельсе конструкции;

Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;

Болты фиксации колесиков

Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.

Последовательность действий:

1. Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
2. Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.

Профили для монтажа раздвижных дверей

Получаем следующую формулу:
984 мм — (25+25 мм) = 934 мм
Также нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка.
934 + (1+1) = 936 мм
Это длина каждой из нижних и верхних частей обрамления.

1. Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.

В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий

Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом

Раздвижные системы Aristo

Основным преимуществом системы раздвижных дверей Aristo является высокопрочный профиль, изготавливаемый из первичного алюминия путем экструзии. Прочность профиля позволяет изготавливать двери высотой до 5 метров. Нижние ролики выдерживают нагрузку до 80 килограмм и могут нести дверь общей массой в 160 килограмм. Так же особенностью профилей Aristo можно назвать широкий спектр расцветок, обеспечиваемый технологией нанесения антиокислительного покрытия на профиль. Профиль окутывается полимерной пленкой необходимой расцветки, которая благодаря технологии травления прочно крепится к нему. Расчетный срок эксплуатации раздвижной системы Aristo составляет около 30 лет, или до 110 000 открытий-закрытий двери. К недостаткам можно отнести недостаточно совершенный механизм соединения профилей, что иногда приводит к произвольному их разделению, а так же отсутствие механизма, не позволяющего нижнему ролику сходить с направляющей рельсы.

Как правильно подобрать фурнитуру

Выбирая качественную мебельную фурнитуру, учитывайте все факторы и условия эксплуатации. Люди, предпочитающие динамичный стиль открывания, дополнительно приобретают доводчики и пружинные петли. Для сдержанной эксплуатации подойдет мебель с более дешевой фурнитурой.

На выбор влияют следующие параметры:

• размеры дверной конструкции;
• общий вес;
• материал;
• внутреннее наполнение мебели.

Помимо этих характеристик важен и внешний вид

Важно, чтобы мебельная фурнитура гармонично вписывалась в общий интерьер. Продукция из металла может обрабатываться любыми декоративными покрытиями: серебром, золотом, латунью, хромом, бронзой и даже чугуном

Старайтесь подбирать фурнитуру в едином стиле.

Качественная фурнитура для дверей-купе – залог их долговечности

Чтобы собрать шкаф-купе, необходима специальная фурнитура:

• Направляющие, верхние и нижние, по которым на роликах перемещаются двери.
• Ролики, благодаря которым двери-купе могут двигаться по направляющим.
• Профили, выполняющие роль рамок дверей.
• Продольные и поперечные разделители.
• Дополнительные элементы – уплотнители, стопоры, шлегели, заглушки и пр.

Вся фурнитура для раздвижных дверей шкафов-купе детально разработана и продумана, благодаря чему удается добиться идеального взаимодействия всех элементов при соблюдении эстетической составляющей.

Что учитывать при выборе комплектующих для дверей-купе?

Подбирать комплектующие для раздвижных дверей непросто. Приходится учитывать множество факторов, каждый из которых важен по-своему:

• Разные типы роликов разработаны для разных типов направляющих и подходят только к ним.
• Направляющие выбираются в зависимости от типа системы – с нижней опорой или с верхней (подвесная).
• Функциональное назначение и местоположение шкафа-купе, его дизайн и вариант исполнения.
• На выбор влияет наполнение и материал двери, ее размеры и вес, а также многое другое.

Заказываем раздвижную систему

Заказать раздвижную систему в своем городе Вы можете в любом магазине, который занимается продажей мебельной фурнитуры и мебельным крепежом. Но я бы посоветовал Вам найти минимум пять таких магазинов и в каждом узнать стоимость, предварительно дав им размеры своего проема. Таким образом, Вы выберете и приобретете систему по минимальной стоимости.

Можете воспользоваться нашими советами по выбору раздвижной системы для шкафа купе.

У меня заказ получился такой:

• Система – Lika (Тип – открытый)
• Проем 2318-1318
• Количество дверей – 2шт
• Цвет профиля – Венге
• Наполнение – Зеркало

Здесь же мне посоветовали фирму, которая занимается порезкой и пескоструйной обработкой зеркал, а так же сборкой дверей для шкафа купе.

Их услуги по сборке составили 12 у.е. за обе двери. Так как в квартире у меня нет свободного места для сборки, меня это устроило, и после пескоструйной обработки, они сразу же заклеили заднюю стенку оракалом и собрали двери.

В этом есть и еще один плюс. В собранном виде двери купе гораздо легче транспортировать, и вероятность разбить зеркала сводится к нулю.

Как выбрать хорошую модель?

Обращайте внимание на следующие критерии, чтобы избежать ошибок при покупке:

• Качество материала влияет на уровень шума при перемещении роликов и долговечность системы.
• Цена зависит от производителя. Слишком дешевые могут гнуться под тяжестью дверей или подвергаться коррозии из-за плохой обработки металла. Но и переплачивать за бренд стоит не всегда. Отечественные аналоги имеют схожие характеристики и стоят в несколько раз дешевле.
• Правильно выбранный размер упростит установку.
• Важна совместимость фурнитуры – тип ролика должен подходить к направляющей. Покупайте колесики и профиль комплектом от одной фирмы или взаимозаменяемые аналоги.
• Можно сэкономить на направляющих, но позиционеры и ролики должны быть качественными, например, фирмы Raum+.
• Самый дорогая продукция у фирмы Aristo. Аналоги от Dorwell, Премиал или Грандис стоят в два раза дешевле, но по качеству не сильно уступают.
• У Аристо есть несколько профилей с разными ценами: «ЭКО», «РФ» (эконом). У некоторых фирм есть также модели «лайт». Это облегченный профиль по типу фольги, который изготавливается в ущерб качеству по низким ценам. Его толщина меньше рекомендуемой 1,2 мм.
• Торговой марки Версаль не существует. Так называют всю китайскую продукцию без опознавательных знаков и маркировок.

Рейтинг качества моделей от наших экспертов

Firmax FRM2403.27/11 (нижняя)

• Русская компания, производство в Китае.
• Материал: Алюминий толщина 5800 мм.
• Цена: от 1000 до 1100 рублей.
• Рейтинг качества: 4.

MC-L90 1800 мм (верхняя для подвесных систем)

• Страна изготовитель: Китай.
• Материал: износоустойчивый алюминиевый сплав, длина 1800 мм, вес 700 г.
• Цена: 830 рублей.
• Рейтинг качества: 5

Выдерживает нагрузки до 45 кг, не деформируется при интенсивной эксплуатации.

MC-L60-H (нижняя для подвесных систем)

• Страна изготовитель: Китай.
• Материал: алюминиевый сплав, глубина 48 мм, вес 400 г. Максимальная ширина шкафа 1,2 м, нагрузка до 45 кг.
• Цена: 288 рублей.
• 4.

Sibo SB-AL/N-N,3,Sh

• Страна изготовитель: Италия.
• Материал: алюминий, покрытие анодирование толщина 1.2 мм.
• Цена: 605 рублей.
• 5.

VALCOMP ARES2 3000 мм

• Страна изготовитель: Польша.
• Материал: алюминий.
• Цена: 670 рублей.
• 3.

Средняя прочность, при большой нагрузке быстрая деформация.

ZMA 1800 мм (верхняя для подвесных систем)

• Страна изготовитель: Китай.
• Материал: алюминий, длина 1800 мм.
• Цена: 862 рубля.
• 5

Выдерживает максимальную нагрузку.

ZMA 1200 мм (верхняя для подвесных систем)

• Страна производитель: Китай.
• Материал: алюминий, вес 1 кг, длина 1200 мм.
• Цена: 597 рублей.
• 5.

Максимальный срок службы, не боится тяжелых нагрузок.

МЕРА SKM/80 AY (верхняя для опорных систем)

• Страна изготовитель: Турция.
• Материал: алюминий, длина 3000 мм.
• Цена: 1100 рублей.
• 3.

Срок эксплуатации около 10-15 лет. При сильных нагрузках быстро деформируется.

Terno 1 L=3000

• Страна изготовитель: Италия.
• Материал: алюминий, длина 3м.
• Цена: 6750 рублей.
• 5*.

Самая надежная и прочная направляющая. Пожизненная гарантия.

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Недорогие и надежные профили можно купить в Икеа и Леруа Мерлен

Выдвижная фурнитура

Наполнение шкафа составляют выдвижные элементы, которые крепятся на направляющие следующих типов:

	Роликовые — самые популярные на рынке корпусной мебели. Допускают нагрузку до 25 кг. Бывают с доводчиком в комплекте.

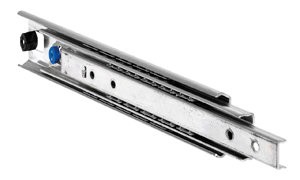

	Шариковые — перемещение в них осуществляется за счет шариков в профиле. Преимущество — легкое открытие ящиков и разнообразие размеров.
	Метабоксы — система с роликовыми направляющими и боковинами ящиков, выполненных из стали или пластика. Могут выдвигаться полностью или частично. Бывают разных габаритов, отличаются элементами наполнения.
	Тандемы — направляющие, которые скрываются внутри ящика. При использовании такой системы задействуется все пространство шкафа с зазором не более 4 мм. К плюсам относят бесшумность и разнообразие комплектующих. Недостаток один — высокая стоимость.

Начинка зависит от функций шкафа и вашего бюджета.

Назначение и комплектация

Двери двигаются по направляющим, как поезд по рельсам. В систему раздвижного механизма входят:

• направляющие;
• движущиеся ролики;
• доводчики, обеспечивающие плавность закрытия;
• силиконовые уплотнители и щетки;
• крепежные винты, шурупы;
• стопоры;
• фиксаторы.

Все эти комплектующие в совокупности составляют единый механизм раздвигающихся дверей, который позволяет им перемещаться только в двух направлениях – право и лево. Профили рельсов изготавливаются из металла и пластика. К ним приобретаются дополнительные элементы: стопоры, ролики, уплотнители.

Направляющие различаются по массе, размеру и материалам. При покупке готового шкафа профили дверей всегда идут в комплекте, поэтому подбирать их отдельно не требуется. Но в случае поломки понадобится приобретение новых элементов.

Декоративное покрытие

Алюминиевые дополнительно анодируют для придания дополнительных защитных свойств и красивого внешнего вида. В этом случае металл окрашивается химическим способом. В ходе операции частички пигмента глубоко проникают в структуру алюминия. Благодаря этому декоративное покрытие получается особо прочным, стойким к царапинам, истиранию, выцветанию и воздействию влаги.

Разнообразие цветов и текстур профилей из алюминия

Алюминиевый профиль, который окутан в защитный тонкий слой ПВХ, очень долговечный, влагостойкий, износоустойчивый.

Стальной профиль чаще всего окрашивается. Цветное покрытие стали не отличается износостойкостью. С течением времени оно трескается и облезает.

Способ монтажа

Конструкция раздвижного механизма определяет вид направляющей и способ монтажа.

Подвесной

Подвесной – основной профиль, по которому движутся ролики, закреплён на верхней горизонтальной поверхности, либо на стенках.

На полу можно установить вспомогательный профиль, ограничивающий боковое смещение двери, дребезжание и удары дверных полотен друг о друга.

Преимущества:

• поскольку в подвесной системе используются двери небольшого веса, то возможно крепление роликовой системы непосредственно к полотну двери;
• экономия на безрамочном монтаже;
• бесшумное движение;
• простой монтаж.

Двери-купе с подвесной системой

Недостаток – способ пригоден только для облегчённых дверей.

Сложность возникает только в случае монтажа стеклянных секций, в которых высверливают отверстия под крепёж

Опорный

Опорный – направляющий профиль для роликов крепится к полу, на потолке устанавливается вспомогательный.

Преимущество – возможность использовать полотно любого веса.

Недостатки:

• открытый нижний профиль требует частой уборки пыли и мусора;
• скрытая нижняя направляющая усложняет монтаж.

Чтобы порожек не мешал, можно установить нижний профиль вровень с полом, но это нарушает целостность пола.

Строение шкафа с опорной системой направляющих

Виды систем открытия дверей шкафов – устройство и особенности

Современные системы хранения могут иметь такие виды дверей для шкафа:

• распашные;
• раздвижные:
• складные;
• подъемные.

Шкаф с распашными дверьми

Система открытия с распашными полотнами – это классическая конструкция. Несмотря на длительное нахождение модели на мебельном рынке распашные шкафы не утрачивают свою популярность.

Конструкция распашных дверей довольно проста и состоит непосредственно из самих полотен, дверных ручек и крепежных деталей. Створки монтируются на боковые стенки шкафа. В качестве крепежных элементов выступают металлические мебельные петли. Для доступа к внутреннему пространству шкафа необходимо взяться за дверные ручки и отвести двери в сторону.

Как правило, в распашных моделях количество дверных полотен соответствует количеству секций, широкая секция со штангой оснащается двумя створками.

На мебельном рынке сегодня можно найти модели распашных дверей, укомплектованные усовершенствованной фурнитурой — автоматическими встроенными доводчиками, шарнирными петлями.

Преимущества распашных систем состоит в следующем:

• большой выбор моделей;
• широкий обзор при открытых полотнах, угол открывания достигает 130;
• отсутствие шума при открывании створок;
• доступная цена;
• долгий эксплуатационный срок (до 50 лет).

Основной недостаток – для открывания дверных полотен требуется свободное пространство.

Распашные системы открывания дверок широко используются в конструкциях платяных шкафов, в кухонных гарнитурах, во встроенных модулях хранения.

Шкаф с раздвижными дверьми купе

Раздвижные системы открывания дверей включают в себя дверные полотна, направляющие, роликовые механизмы, ограничители открывания. Такое устройство обеспечивает открывание и закрытие дверок путем перемещения дверного полотна по нижней и верхней направляющей, при этом одна из створок заезжает за другую.

Ключевые достоинства раздвижных систем:

• экономия пространства — для открытия дверей не требуется дополнительное место;
• эффектный внешний вид.

Недостатки раздвижных механизмов:

• эксплуатационный срок дверной системы зависит от материала изготовлениярельс. Так, средний срок службы раздвижного механизма со стальными направляющими составляет около 7 лет, рельсы из алюминия способны прослужить до 25 лет;
• довольно высокая стоимость системы;
• наличие шума при перемещении дверей;
• неполный обзор полок (одна часть шкафа закрыта дверными полотнами);
• уменьшение полезного объема полок за счет монтажа направляющих рельсов. Разница между внешней и внутренней глубины шкафа достигает порядка 7см.

Раздвижные системы открывания применяются в конструкциях шкафов-купе и встроенных шкафов.

Складная система дверей для шкафа

Складные двери является своеобразной альтернативой раздвижных систем открывания. Действие складного механизма заключается в следующем – передняя часть фасада полностью складывается по принципу гармошки. В отличие от раздвижных систем в конструкциях дверей-гармошек используется только верхняя направляющая. Дверное полотно в складных системах открывания не является цельным, оно состоит из нескольких створок, соединенных между собой крепежными элементами, при этом каждая из частей имеет обособленное крепление к верхней направляющей.

Преимущества дверей-гармошек:

• небольшой вес;
• складные двери в сравнении с распашными механизмами позволяют сэкономить пространства комнаты;
• полностью открывается доступ к отделениям шкафа.

Минусы:

• нестабильность дверного полотна;
• в отличие от распашных дверей для открывания дверей-гармошек потребуется небольшое пространство.

Складной механизм открывания получил широкое применение в угловых и встроенных конструкциях шкафов.

Подъёмные / откидные двери для шкафа

Помимо распашных и сдвижных систем существуют двери шкафа оснащенные газовыми амортизаторами. В таких системах дверное полотно не перемещается во фронтальной плоскости, а откидывается вверх.

Конструктивно газлифт представляет собой корпус, наполненный азотом, внутри которого расположен шток.  Плавное движение штока внутри корпуса осуществляется при помощи подшипников скольжения, а герметичность газового амортизатора обеспечивают сальник, втулка уплотнители. Корпус устройства монтируется на внутреннюю стенку шкафа, шток крепится непосредственно к дверцам.

Достоинства дверей на газлифтах:

• открытие дверей осуществляется легким касанием руки;
• надежная фиксация дверок в открытом положении;
• бесшумный и плавный ход двери;
• долгий срок службы механизма.

Недостатки:

• высокая цена;
• ограниченный спектр применения.

Подъемные двери главным образом применяются в конструкциях кухонных шкафчиков.

Монтаж

Процесс монтажа дверей-купе несложен и заключается в сборке всех узлов, деталей и фурнитуры, входящих в приобретенный комплект. При этом квартировладелец сам решает, будет ли он заказывать раздвижные панели отдельно или приобретет их вместе с комплектом. Любой человек, имеющий минимальные слесарные навыки, работу по их установке сумеет выполнить самостоятельно. Однако сам процесс сборки требует особой тщательности и аккуратности. Первым этапом установки любых, горизонтально раздвигающихся полотен является установка и закрепление опорных профилей.

От квалифицированной и тщательной установки направляющих зависит надежность работы дверей-купе и удобство их эксплуатации. Это относится и к системам с верхним и нижним расположением рельса, и к типам продольного открывания. В случае некачественной установки не исключена возможность схода створки. Конечно, к трагическим последствиям такая ситуация не приведет, но работы по восстановлению работоспособности дверей достаточно трудоемки.

Самым простым вариантом является монтаж с однополосным опорным рельсом.

Этот вариант используется для установки одностворчатых межкомнатных дверей или двухстворчатых, когда полотна установлены без перекрытия, а встык и раздвигаются в противоположные стороны. Рассмотрим процесс крепления на их примере.

Сборку любой раздвижной системы начинают с крепления верхнего опорного профиля. Обычно при выполнении этой операции проблемы не возникают. Для установки в большинстве случаев требуется закрепить на стене, над дверным проемом, дополнительный брус. Для одностворчатой — его минимальная длина должна равняться двойной ширине проема. Если в жилом помещении устанавливаются двухстворчатые межкомнатные двери, то длина бруса должна быть равной четырёхкратной ширине проема.

После закрепления верхнего профиля на нее навешиваются предварительно собранные створки. Для большинства промышленно-изготовленных комплектов эта операция производится путем простой «заводки» дверных роликов через торец опорного профиля.

Навешенное полотно выставляется вертикально, по уровню или лазерному отвесу. Далее необходимо закрепить на полу нижнюю направляющую. Ее установка и крепление зависит от системы раздвижных дверей-купе (подвесная или опорная), типа роликов и нюансов приобретенного комплекта. Обычно, на первом этапе установки нижнего или фиксирующего профиля его не крепят жестко. Закрепив его «на живую», проверяют работоспособность всей конструкции и лишь убедившись в правильности сборки и свободном скольжении панелей, осуществляют его окончательную фиксацию.

Часто крепление обоих деталей проводят до установки на полотно роликов. Последовательность выполнения работ аналогична вышеописанной. Соосность рельса в вертикальной плоскости контролируют по строительному уровню, а расстояние между их поверхностями — обычной рулеткой. После установки опорных профилей собирают дверные створки, которые затем навешиваются обычным способом.

На видео хорошо показан процесс монтажа и установки раздвижных дверей шкафа-купе.

Конечно, имеются и другие схемы сборки. Некоторые «умельцы» вообще отказываются от покупки полного набора, приобретая только ролики. При этом появляется больше вариантов для творчества, как в выборе самих панелей, так и деталей крепления.

Крепление дверей шкафа-купе с верхними роликами

Верхние дверные крепления имеют вид двух вращающихся колесиков, которые крепятся к угловой части с U-образным разъемом для монтажа. В обычном состоянии ролики расположены в специальных пазах и крутятся при открытии, закрытии. Поэтому для крепления любых дверей шкафа-купе с верхними роликами выбирайте качественную фурнитуру.

В некоторых моделях ролики крепятся наверху.

Встречаются подпружиненные верхние элементы. От стандартных их отличает размер и устройство. При открытом профиле подойдет ассиметричный ролик, а при закрытом профиле только симметричный вариант.

Роликам вверху отводится поддерживающая функция всей конструкции. Их правильный монтаж надежно крепить полотно по всей плоскости. Стандартный комплект состоит не только из роликов, но и прорезиненных колесиков. Резина снижает уровень шума, который создают при движении створки или стук при грубом открывании.

Назначение и комплектация

Двери двигаются по направляющим, как поезд по рельсам. В систему раздвижного механизма входят:

• направляющие;
• движущиеся ролики;
• доводчики, обеспечивающие плавность закрытия;
• силиконовые уплотнители и щетки;
• крепежные винты, шурупы;
• стопоры;
• фиксаторы.

Комплект фурнитуры для сборки и установки раздвижных дверей

Все эти комплектующие в совокупности составляют единый механизм раздвигающихся дверей, который позволяет им перемещаться только в двух направлениях – право и лево. Профили рельсов изготавливаются из металла и пластика. К ним приобретаются дополнительные элементы: стопоры, ролики, уплотнители.

Направляющие различаются по массе, размеру и материалам. При покупке готового шкафа профили дверей всегда идут в комплекте, поэтому подбирать их отдельно не требуется. Но в случае поломки понадобится приобретение новых элементов.

Установка направляющих

Размеры направляющих должны быть равными ширине шкафа, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.

В первую очередь необходимо установить верхнюю направляющую.

Монтаж верхней направляющей

Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.

Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).

Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.

Монтаж нижней направляющей

Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.

Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:

• Просто положите направляющую в шкаф
• Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
• Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)

Естественно, сам шкаф до этого уже должен быть выставлен по уровню.

Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.

Материалы

В розничных сетях распространяются три основных вида направляющих профилей:

• Алюминиевые. Качественные и дорогие комплектующие. Отличаются легкостью и высокой прочностью. Выдержат двери любого веса и ширины. Их легко резать.
• Стальные. Прочные, надежные, недорогие. Требуется правильный подбор по параметрам мебели. Тяжелые, сложно резать и подгонять. Стальные направляющие сложно поддаются монтажу.
• Пластиковые. Самые дешевые хрупкие профили с небольшим сроком службы. Пластик следует комбинировать с элементами из металла.

Лучше всего покупать алюминиевые направляющие в зависимости от параметров мебели.
