Как выбрать насосную станцию для частного дома или дачи

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор — это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции — перекачивает воду из одного места в другое. Но как именно они это делают — важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 — прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

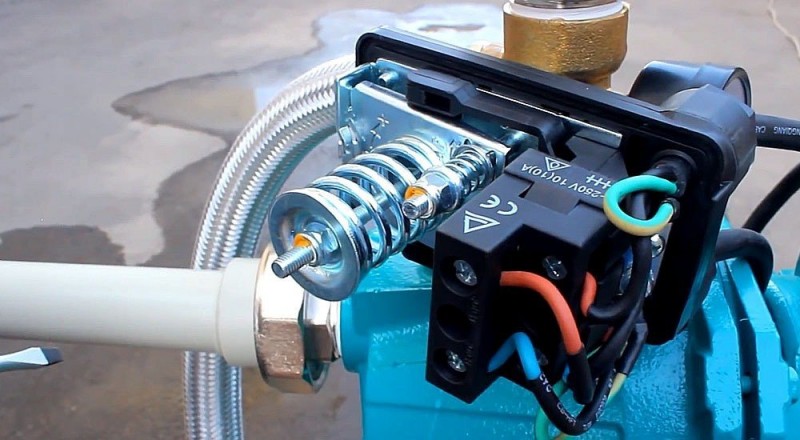

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая — за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр — это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Как подключить

Как  своими руками установить  и подключить насосную станцию?

Место

Она может быть установлена:

В кессоне скважины;

Насос установлен в кессоне

В утепленном домике, построенном над колодцем;

Станция стоит непосредственно над колодцем

В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).

Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.

Питание

Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.

В большинстве случаев станция снабжается шнуром питания с обычной евровилкой

Всасывающая труба

Она подключается к всасывающему патрубку насоса через фитинг или переходник.

К всасывающей трубе есть два обязательных требования:

1. Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;

Шланг армирован стальной проволокой

1. Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.

На конце всасывающей трубы ставят обратный клапан.

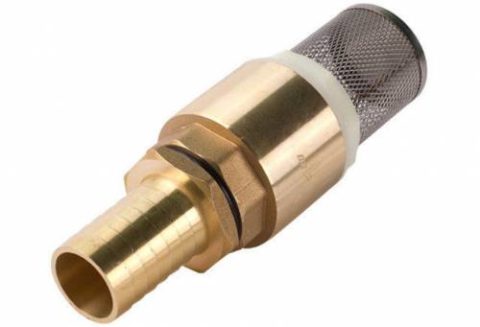

Клапан на конце шланга

При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.

Дюймовый клапан с сеткой

Емкость

Как организовать с помощью насосной станции подачу воды из накопительной емкости?

• Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
• Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;

Латунная врезка для бака

• Врезка снабжается краном, позволяющим отсечь насос от емкости;
• На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.

Вода подается в водопровод из установленного в подвале бака

Водопровод

Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.

Механический фильтр на вводе воды в дом

Осмотический фильтр для приготовления питьевой воды

Эжектор

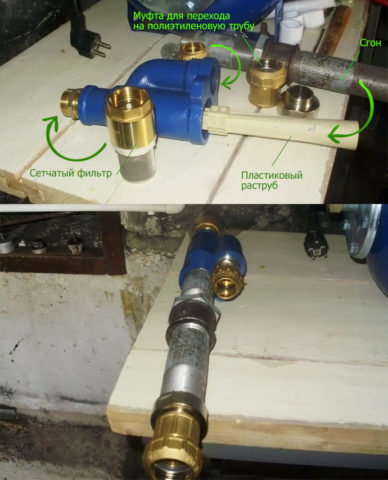

Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).

Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг  и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.

Так эжектор подключается к напорной и всасывающей трубам

Дополнения и аксессуары

Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:

• Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
• Съемный входной фильтр, защищающий НС от загрязнения.

Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.

На что обращать внимание при выборе?

Основная проблема, с которой сталкивается владелец дачи, заключается в том, какая насосная станция будет подходящей для дачи. Чтобы не ошибиться с выбором, следует прислушаться к рекомендациям специалистов.

Как подобрать насосную станцию для дачи:

• Прежде всего, необходимо заранее рассчитать объем воды, который вы планируете расходовать, проживая на даче. По результатам расчетов необходимо сделать выбор в пользу бака подходящего объема. Если вода вам требуется не только для бытовых нужд, но и для полива растений, то следует выбирать емкость побольше.
• Также необходимо определить производительность насосной станции. Чем больше потребность в воде у владельца участка, тем более мощную насосную станцую необходимо выбирать для своей системы водоснабжения.
• Еще один момент, который требует внимания — глубина залегания водоносного слоя. Этот параметр также важен, поскольку он влияет не только на выбор вида насосной станции, но и на другие показатели мощности.

Находясь в магазине и выбирая насосную станцию для своей дачи, основное внимание необходимо обратить на такие параметры, как производительность и напор. Помимо этого, значение имеет давление, которое при работе может выдавать станция с учетом потерь

Под ними следует понимать понижение давления воды при ее прохождении по трубам.

Решая вопрос с тем, какую мини-станцию выбрать, необходимо обращать внимание на такой момент, как материал изготовления корпуса и бака насоса. Большинство моделей делают из обычной или нержавеющей стали, а также чугуна

Плюсами корпуса из нержавейки является то, что он устойчив к коррозионным процессам. Это позволяет установить насос на улице. Тихо работает насос с чугунным корпусом. Его установка может быть выполнена в одном из помещений дома. Однако в процессе эксплуатации необходимо периодически проверять целостность покрытия.

Многие современные модели содержат различные дополнительные функции. Например, насос может иметь фильтр для очистки воды или датчик сухого хода. Вторая функция особенно важна, поскольку при отсутствии подачи воды благодаря этой опции насос отключается, что исключает его перегрев и преждевременный выход из строя.

Следует понимать, что покупка и монтаж насосного оборудования для автономных систем водоснабжения – это достаточно дорогое удовольствие. Поэтому не стоит спешить с его приобретением. К задаче покупки насоса на дачу необходимо подходить основательно. Лучше правильно потратить деньги на качественный аппарат необходимой мощности, чем мучиться с ненадежным и слабомощным устройством. Еще до покупки следует решить вопрос, какие функции в насосной станции для вас самые важные, а без каких можно обойтись.

Выбирая насосную мини-станцию для своего участка, внимание следует обращать на такой параметр, как источник воды. Насосы могут устанавливаться на колодец или на скважину

Если расстояние до источника воды слишком большое, то в этом случае придется потратиться на установку скважинного насоса.

Выбирая насосную станцию для дачи, внимание обращать нужно и на гидроаккумулятор. Если число проживающих в доме людей небольшое, а количество кранов незначительно, то вполне достаточно будет приобретения гидробака на 24 литра

Если же в доме располагается сразу несколько источников водоразбора, то в этом случае оптимальным выбором будет гидроаккумулятор на 50 литров. Если владелец не планировал использовать много источников воды, а в процессе эксплуатации оборудования появились дополнительные, то это не является большой проблемой. Можно установить дополнительный гидроаккумулятор емкостью 24 литра.

Правила монтажа

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Лучшие вихревые насосные станции

Подобные модели отличаются небольшими габаритами и низкой ценой. Их рабочие колеса оснащены радиальными лопастями, начинающими вращение при прохождении между ними воды. Вихревые насосные станции требовательны к чистоте жидкости и могут вибрировать при работе.

SFA Sanicubic 1 VX

5

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Смотрите обзор

Главной особенностью модели является наличие двигателя повышенной мощности — 2000 Вт. Этого достаточно для перекачивания жидкости или неоднородных стоков на высоту до 10 метров. Благодаря использованию современной технологии безлопастных турбин Vortex, устройство стабильно работает при попадании твердых примесей.

Объем воды — 32 литра, максимальная температура жидкости +70°С. Дистанционная панель управления может быть размещена в любой части здания, в комплектацию входят проводная и звуковая сигнализации для лучшего контроля работы агрегата. Корпус насосной станции оснащен акустической изоляцией, что минимизирует уровень шума даже при высокой нагрузке.

Достоинства:

• мощный двигатель;
• высокая производительность;
• большой объем резервуара;
• дистанционное управление;
• тихая работа.

Недостатки:

высокая цена.

Станция SFA Sanicubic 1 VX (2000 Вт) предназначена для обеспечения работы принудительной канализации. Она работает как с чистой, так и с грязной водой. Прекрасный выбор для установки в загородном доме или коммерческом здании.

Elitech САВ 400В/19

4.9

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Корпус модели выполнен из чугуна и покрыт антикоррозийным составом. Благодаря отверстиям для креплений его легко установить на любой поверхности. Глубина всасывания составляет не более 8 метров, в качестве источника могут выступать колодцы, открытые водоемы, скважины.

Рабочая мощность двигателя 400 Вт, объем гидроаккумулятора — 19 литров. Производительности насосной станции достаточно для обеспечения стабильного поступления 40 литров воды в минуту.

Достоинства:

• бесшумная работа;
• высокая производительность;
• работа в автоматическом режиме;
• удобная установка;
• защита от перегрева.

Недостатки:

короткий кабель подключения.

Elitech САВ станет отличным решением для организации водоснабжения частного одноэтажного дома. Резервуар позволит воспользоваться небольшим запасом воды при отсутствии электропитания.

Aquario Auto ADB-35

4.9

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Модель оснащена реле давления механического типа, с помощью которого можно наиболее точно настроить включение и выключение насоса. Встроенный манометр и защита от перегрева способствуют лучшему контролю рабочего состояния устройства и продлению срока его службы.

Допустимый размер частиц в рабочей среде составляет 0,1 мм, глубина всасывания — до 7 метров. Мощность двигателя 430 Вт способствует эффективному перекачиванию до 35 литров жидкости в минуту. Корпус агрегата выполнен из чугуна и покрыт антикоррозийным химическим составом в местах соприкосновения с жидкостью.

Достоинства:

• защита от перегрева;
• вал из нержавеющей стали;
• длительная работа;
• высокая производительность;
• низкая цена.

Недостатки:

шумная работа.

Aquario Auto ADB-35 стоит приобрести для перекачивания чистой воды из скважин или колодцев. Отличное решение для индивидуальной системы водоснабжения по доступной цене.

Termica Comfortline TL PI 15

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Основным материалом, использованным при изготовлении этой модели, послужила нержавеющая сталь. Все важные элементы конструкции устойчивы к возникновению коррозии и износу. Особенностью насосной станции является удобная регулировка мощности. Три рабочих режима обеспечивают удобное пользование системой для решения различных задач, а заодно позволяют экономить электричество.

Максимальный напор составляет 15 метров, пропускная способность — 1,5 м³/ч. Агрегат может быть установлен в любом положении. Он оснащен защитой от перегрузки и автоматическим реле, что позволяет забыть о необходимости частого технического обслуживания устройства.

Достоинства:

• легкая установка;
• прочный корпус;
• экономичное потребление энергии;
• низкий уровень шума;
• малые габариты.

Недостатки:

вибрация при работе.

Termica Comfortline рекомендована к использованию в системах бытового водоснабжения. Оборудование стоит приобрести владельцам частных малоэтажных домов или дачных построек.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
