Как самостоятельно настроить розетку с таймером: розетка с электронным таймером

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе. Механические модели – самый простой тип прибора для включения/отключения электричества

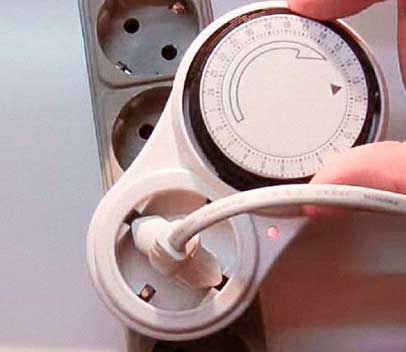

Механические розетки с таймером

Плюсы. Простота использования и низкая цена.

Минусы. Бывают лишь с суточной настройкой, каждый день нужно настраивать самостоятельно. Параметры четко ограничены, можно включить лишь с определенным повтором, каждые 10 минут, 20 и т.д.

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

1. Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
2. Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

Таймер на дин-рейку может быть как электрическим, так и аналоговым

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

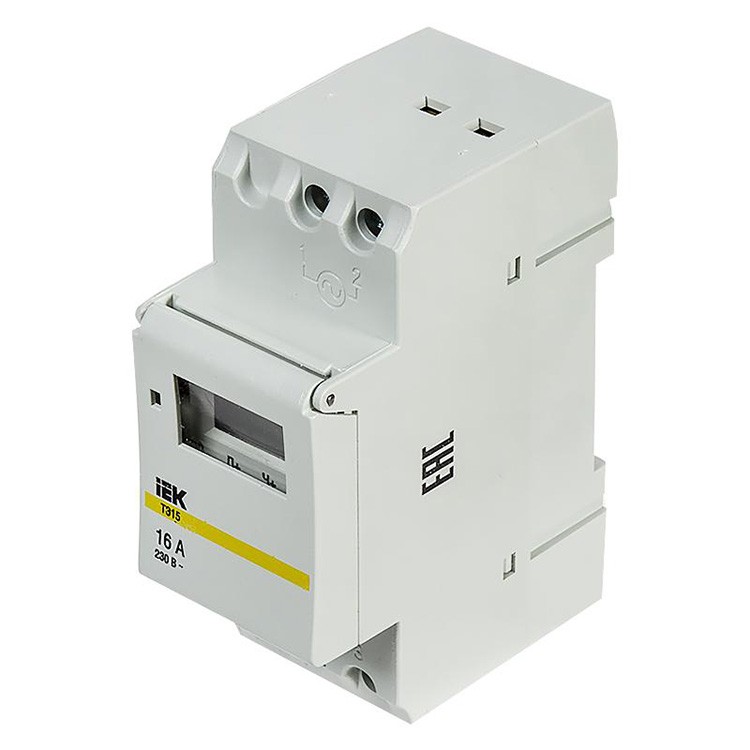

Таймеры для монтажа на ДИН-рейку

Этот вид монтируется прямо в электрощиток

Такие приборы помогают автоматизировать процессы в промышленных масштабах, например, на предприятиях или заводах. Но при необходимости его легко можно применить и в быту, например, для организации включении уличного освещения или автоматизации прогрева автомобиля в нужное время. Внешне аппарат похож на автомат, который имеет пазы для монтажа на ДИН-рейку. Только на нём есть дисплей и кнопки для управления. Обычно этот таймер рассчитан для использования в сетях с большой силой тока.

Срок эксплуатации

Гарантийный срок службы приборов завод изготовитель указывает в технической документации. Однако фактический срок службы розеток обычно больше, чем это указывается в паспорте изделия. Практика показывает, что приборы известных производителей служат дольше, чем устройства, произведенные малоизвестными фирмами.

В этом материале мы постарались рассказать об умных розетках, их назначении, устройстве и принципах работы. Попытались показать, что применение таймеров и электронных розеток позволяет экономить электричество и увеличивает уровень безопасности и комфорта. Надеемся, что сведения, приведенные в статье, окажутся полезными для читателя.

Сколько тока берет на себя электричества за сутки – суточная норма механического, цифрового, циклического

У людей, которые никогда не пользовались элементами умного дома, часто возникает вопрос: не возрастет ли потребление электричества при использовании умных розеток и выключателей? Об этом не стоит беспокоиться. Эти приборы потребляют мизерный ток, и общее потребление электроэнергии в доме не возрастает. Наоборот, такие приборы помогают экономить электричество за счет рационального управления нагрузками.

В электро сеть 220 В недельный электронный

Потребляемая мощность – 4.4 Вт или потребление тока без нагрузки: 0.015mA с погрешностью ( -) 1 с / день. Цикл программирования на неделю, далее автоматическое повторение недельной программы.

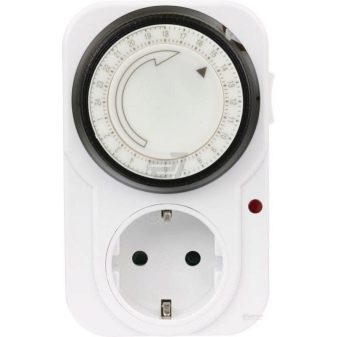

Механический розеточный с суточным управлением – как работает

При точности (дискретность) интервал срабатывания 15 минут-23 часа, при максимальной нагрузке 16A, 3500W, степень защиты составляет IP: 20 при номинальном напряжении 220-240 В. потребляемость – 2-4 Вт.

Для каких целей удобно пользоваться суточной розеткой с таймером

Большинство сложной бытовой техники имеет собственные встроенные таймеры, поэтому суточную розетку используют для подключения более простых устройств и оборудования, но не всегда, об этом мы расскажем чуть ниже. Приведем примеры использования устройства.

Стандартное применение

Чаще всего розетка таймер используется для аэраторов аквариума

Вначале уделим внимание тому — для чего чаще всего приобретают или самостоятельно изготавливают суточные таймеры. Еще одно применение — подключение тепловентиляторов

Еще одно применение — подключение тепловентиляторов

1. Для включения тепловентиляторов, масляных радиаторов и прочего отопительного оборудования, которое не должно работать весь день. Например, подключив к электрическому бойлеру розетку, можно запланировать его работу так, чтобы он начинал греть воду только перед пробуждением хозяев, а не целую ночь.
2. Часто суточные розетки используют того чтобы автоматизировать работу простейших бытовых электроприборов, например если говорить о кухне то можно запланировать включение электрочайника или тостера, как и в предыдущем случае — утром.
3. Для управления освещением как внутренним, так и наружным. Хотя в этом случае желательно использовать сумеречное (астрономическое реле) так как время заката постоянно изменяется. Но, например, для праздничной иллюминации на несколько дней (новый год, рождество) розетка таймер — простой и дешевый способ.
4. Пользуется спросом она и у аквариумистов — через нее подключают системы подогрева воды и аэрации для содержания некоторых видов, требовательных к условиям внешней среды, рыб.
5. Для включения подсветки комнатных растений и рассады.

Не совсем обычные применения розетки с таймером

Розетка таймер может спасти от такой неприятности

Кроме традиционных областей применения имеет смысл использовать подключение через таймер розетку и других приборов, которые кажется, в ней не нуждаются.

• Утюг или кипятильник мы включаем на непродолжительное время и контролируем и работу. Но (о чем мы говорили в начале статьи) чтобы не сомневаться,  выключили мы его или нет, можно использовать таймер, настроенный на отключение прибора, например, через полчаса. Если забыли вытащить вилку, прибор обесточит автоматика.
• Телевизор или музыкальный центр обычно оставляют в ждущем режиме. Подключите их через таймер розетку, настройте на включение только в то время, когда вы дома.

Поможет она сэкономить электроэнергию

Это снизит расход электроэнергии (даже в ждущем режиме потребляется ток на питание приемника дистанционного управления) и обеспечит большую безопасность (пожарники рекомендуют отключать все электроприборы, из сети уходя из дома), за вас это сделает автоматика. Особенно удобен такой подход, если к обычной розетке затруднен доступ, и чтобы вытащить вилку приходится прибегать к акробатическим приемам.

Многие любят засыпать перед голубым экраном. Хотя в меню телевизора и есть функция отключения через определенное время задействовать ее, как правило, забывают.  Подключите телевизор через суточную таймер розетку, которой задано прекращать подачу электроэнергии каждый день, например в полночь, проблема будет решена.

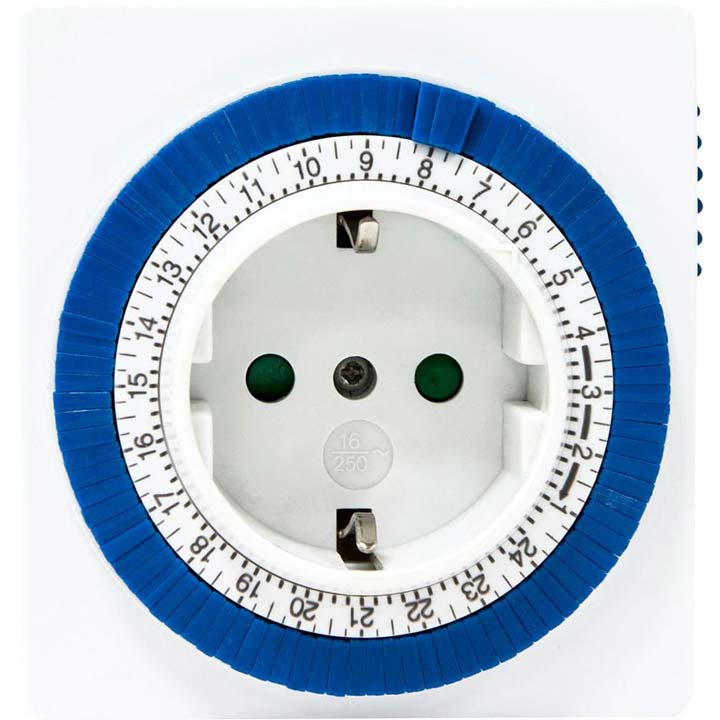

Настройка механического таймера

Механический задатчик времени представляет собой верньер со шкалой, размеченной по часам, и дополнительно разбитой на пятнадцатиминутные сектора. Оборот верньера составляет 24 часа.

Каждый пятнадцатиминутный сектор оканчивается ламелью (клавишей), которая может находиться в нажатом, или отжатом состоянии. Алгоритм установки меток времени на таймере следующий:

1. Выставить верньер на текущее время, поворачивая его по часовой стрелке, пока напротив маркера не установится метка актуального времени. В противоположную сторону диск не вращается, и, если приложить усилие, он сломается.
2. Выставляем периоды включения и выключения тока в нагрузку. При помощи шариковой ручки, или другого тонкого предмета, необходимо нажать или поднять ламели. Каждая клавиша удерживает состояние розетки 15 минут. Нажатая клавиша устанавливает режим «включено», отжатая «выключено».

Для включения напряжения на полчаса необходимо нажать две расположенные рядом клавиши. Для включения на час — четыре, и так далее. Цифры на шкале указывают время суток, в которое будет включена, или выключена, розетка.

После установки таймера устройство подключается к электрической сети, и верньер начинает вращаться, наподобие часовой стрелки. Через 24 часа цикл начнется сначала.

На розетке имеется переключатель, позволяющий перевести гаджет в режим «Всегда включен», или «Всегда выключен» В этих режимах установки таймера игнорируются.

Достоинства: Низкая цена.

Недостатки: невысокая точность и энергозависимость. Погрешность периодов включения и выключения, погрешность установки текущего времени. При отключении объекта от электроэнергии, вращение верньера останавливается, и возобновляется после возобновления подачи электропитания. Текущее время на устройстве в таком случае необходимо корректировать. Установка временных промежутков производится только вручную, на период не более суток.

Рейтинг лучших моделей

Большинство людей в ассортименте розеток с таймерами любого типа не ориентируются совершенно, и это неудивительно – для основной массы людей это все еще новинка. Неких раскрученных производителей в этой сфере тоже нет, они не выпускают ту же бытовую технику, чтобы быть у всех на слуху. Из-за этого многие потребители в магазине просто теряются, ведь моделей много, а даже подходящие характеристики еще не свидетельствуют о высокой надежности изделия.

Наш рейтинг как раз для того и составлен, чтобы дать читателю общее понимание того, на что стоит обратить свой взор. При этом мы сознательно отказались от распределения мест, потому что выбор конкретной модели во многом зависит от потребностей конкретного покупателя, и если они специфические, то толку ему с популярной модели, которая рассчитана только для типичного домашнего использования, не будет.

Feron TM22/61925

Это российский продукт, который этим-то и хорош: он сравнительно недорогой, но при этом приспособлен ко всем нашим реалиям. Устройство рассчитано на недельный цикл программирования, для домашнего использования – вполне неплохой вариант при цене до 1 тысячи рублей. При этом многих потребителей искренне пугает, что сам производитель дает гарантию не более чем на две недели.

Theben Timer 26

Устройство совершенно иного плана. Стоит оно примерно в 2,5 раза дороже, чем вышеописанная модель, и выпускается в Германии, что уже само по себе говорит о высоком качестве и потрясающей надежности этой модели. При этом ультрасовременными технологиями тут и не пахнет – это классический завод обратного отсчета, с той лишь разницей, что педантичные немцы сделали механизм бесшумным.

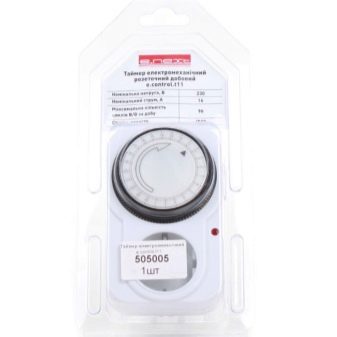

E. Next e. control. t11

Отличный вариант для тех, кто ищет качество и надежность, но не желает переплачивать. При украинской локализации производства все разработки принадлежат крупным западным компаниям, потому модель оценивается потребителями как очень высококачественная, но цены остаются восточноевропейскими, тем более что логистика тоже не тянет одеяло на себя – 700 рублей на такую покупку должно хватить.

Конечно, при таком ценнике глупо ждать от производителя чего-то большего, чем банальный механический таймер, но надежность в сочетании с ценой делают такой выбор идеальным.

HS Electro Т-10ц

Наглядно показывает, что хороший набор функций необязательно должен отражаться на высочайшей стоимости. При цене до 1,5 тысяч рублей этот агрегат – электронный, с соответствующими опциями в виде тихой работы и высокой надежности. Минус всего один, но он есть – устройство почему-то запоминает программу лишь на один день.

ElektroStandard TMH-E-5

Довольно необычное решение, где в одном корпусе поместился и таймер, и сразу две розетки, хотя программируемая из них только одна. В отличие от многих конкурирующих моделей, такой агрегат оснащен специальной батареей, которая призвана подпитывать память в случае отключения электроэнергии, чтобы установленная программа не сбилась.

Настройка и программирование

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

1. Нажать круглую кнопку ниже надписи «СБРОС».

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

• 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
• 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
• 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Параметры выбора

Выбор розетки зависит от нужного алгоритма управления и расстояния, на котором нужно управлять электроприемником.

Мощность

Немаловажным фактором при выборе коммутирующего аппарата является предельно допустимая мощность. Максимальный ток умной розетки должен превышать номинальный ток нагрузки. Иначе розетка выйдет из строя.

Также необходимо помнить, что основное ограничение на мощность нагрузки накладывает сечение и материал. Поэтому не стоит покупать сверхмощную розетку, если электропроводка рассчитана всего на 16 ампер.

Целевое предназначение

Умные розетки и таймеры используют для разных целей. С их помощью управляют нагревательными приборами, климатическим оборудование или освещением. Розетки служат для экономии электроэнергии или для безопасности и комфорта.

Какие бывают

При покупке розеток с таймером важно учесть виды девайсов. По типу управления они бывают механическими и электронными

Рассмотрим каждый из типов отдельно.

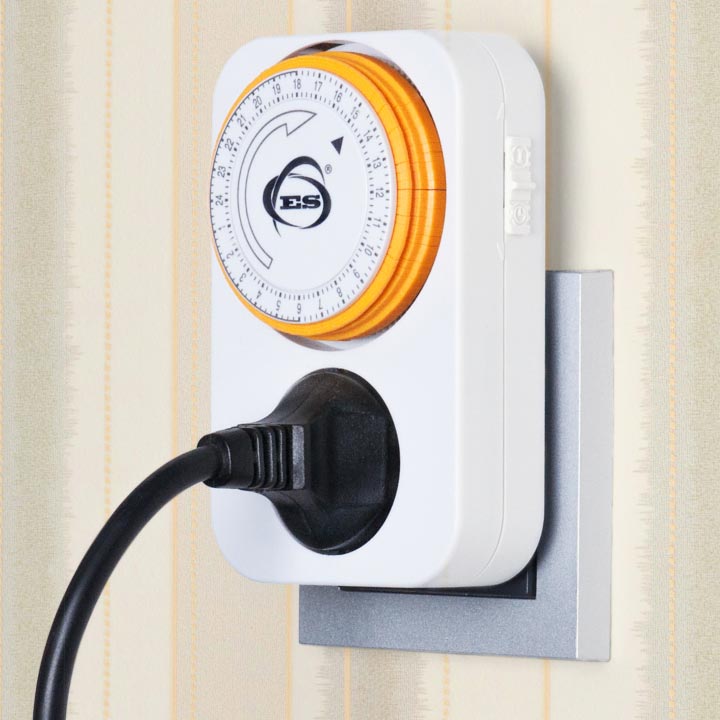

Механические

В таких розетках установлен механически таймер, обеспечивающий задержку времени с помощью обычного часового механизма. Пользователь устанавливает определенное время, по истечении которого устройство включает или отключает оборудование.

Применение механики ограничивает возможности такой розетки. Как правило, время регулируется в течение суток и не более.

Механические розетки с таймером делятся на два типа по способу управления:

1. Регулировка с помощью поворотного диска, напоминающего регулятор на стиральной машине. При выборе такой модели можно выставить точное время с учетом имеющихся интервалов.
2. Установка времени кнопками. В таком случае время задается путем нажатия кнопок, каждая из которых устанавливает определенный период. Как правило, это, 5, 10, 15 минут и другие уставки. С помощью комбинирования нажатий выбирается подходящий временной интервал. В некоторых моделях можно настроить до 96 режимов.

В зависимости от конструкции, розетки с таймером могут быть настроены только на отключение (более простые модели) или выполнение двух функций (включение и выключение).

Электронные

Девайс с электронным таймером дает больше возможностей пользователям за счет более точной настройки и возможности выбора одного из 140 режимов работы (в зависимости от модификации).

Некоторые модели позволяют программировать включение и отключение питания на неделю вперед. Кроме того, время подачи напряжения или снятия питания может быть любым.

В других моделях доступна работа сразу с несколькими приборами, предусмотрена возможность контроля каждого из них по отдельности.

По времени работы розетки с таймером делятся на два типа:

1. Суточные. Такие устройства позволяют задавать режим в пределах одних суток. Неудобство в том, что заданный цикл будет работать каждый день недели. К примеру, если программа на субботу отличается от остальных дней недели, розетку придется настраивать снова.
2. Недельные. В отличие от суточных розеток, такие изделия позволяют программировать каждый день недели отдельно. Доступна настройка нескольких дней по группам. К примеру, можно сделать настройки для ПН, СР и ПТ, а также ВТ, ЧТ и СБ. Иными словами, возможности такой розетки не имеют ограничений.

По конструктивным особенностям розетки с механическим и электронным таймером бывают двух видов:

1. Полноценный девайс. Изделие монтируется в коробку, установленную внутри стены и предназначенную для розетки. Представляет собой самостоятельное устройство.
2. Переходник. Особенность такого изделия — установка в уже существующую розетку. Здесь не предусмотрено отдельного монтажа.

Все модели условно делятся на две категории — для уличной или внутренней установки. Особенность первых состоит в дополнительной защите от влаги и других негативных воздействий.

Характеристики и нормативы

Разъему с учетом времени присущи следующие параметры:

Наибольший срок действия программы (программирование может осуществляться на срок от суток до 7-10 дней), а также интервальный временной диапазон.
Точность учета времени и максимальная погрешность при коммутации цепочек на входе и выходе (проще говоря — время срабатывания реле).
Дискретность переключения (показатель может колебаться между несколькими секундами и получасом).
Нагрузочные возможности устройства (наибольшие коммутируемые токи). Максимально допустимое количество ежесуточных коммутаций

При эксплуатации прибора рекомендуется особое внимание обращать на разрешенное количество ежесуточных приборов. Этот показатель разнится в зависимости от модели и указывается в техническом паспорте устройства.

При разработке и изготовлении электротехнического оборудования данной группы в качестве нормативной основы применяются правила Международной электротехнической ассоциации. Согласно нормативам, нагрузочная возможность розеток составляет 16 А в случае с переменным током 230 В и частотой 50 Гц.

Программирование электронного таймера — достаточно сложный процесс, требующий внимательного изучения инструкции. Зачастую похожие друг на друга приборы от различных компаний-производителей значительно отличаются по методу программирования.

Розетки с электронной начинкой оснащаются жидкокристаллическим монитором, где отображается актуальное время, а также различные параметры рабочей программы. Управление системой осуществляется при помощи кнопок, количество которых может колебаться между 6 и 12 (в зависимости от модели). У некоторых из розеток имеется до 150 программ подключения нагрузки.

Большая часть разъемов с таймерами имеют встроенный аккумулятор, который позволяет работать прибору автономно на протяжении 100 и больше часов. Зарядка устройства осуществляется подключением прибора к электрической сети на 10-15 часов.

Некоторые устройства оснащаются переключателями режимов. С помощью переключателя можно выбрать автоматический режим, положения «включено» или «выключено».

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

• выставьте на розетке по флажку текущее время

• нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать

• включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

• невысокая стоимость. В 2-3 раза дешевле чем электронного типа

• быстрота и простота переключения режимов

Недостатки также имеются:

• отсутствует встроенный аккумулятор

• большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения

• из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

https://youtube.com/watch?v=dImJbWooCSM

Электронные розетки с таймером бывают двух типов:

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Источник

Электронная настройка розетки с таймером

Теперь мы рассмотрим модель электронной розетки ТМ24.

Это розетка, которая пользуется значительной популярностью. На данный момент ее использует практически каждый человек. Если вы только начали использовать устройство, тогда его необходимо оставить в розетке на 12-14 часов.

Как видите, устройство имеет значительное количество функций, которые вы можете использовать. При необходимости вы самостоятельно сможете настроить 20 программ. Если вам интересно, тогда прочтите про установку розетки в гипсокартон.

На схеме указано то что вы сможете быстро выполнить настройку всех необходимых параметров. Настройку можно будет выполнить с понедельника по воскресенье. Именно в этот период ваше устройство будет работать в заданном режиме.

Если вы планируете начать использовать подобную розетку, тогда помните, что сначала вам необходимо будет настроить текущее время. Для этого в течении нескольких секунд вам следует держать клавишу SET. Чтобы выбрать необходимый день необходимо нажать клавишу RIGHT и LEFT. После повторного нажатия клавиши SET вы сможете перейти в режим установки времени. Управлять подобной настройки можно точно также. Теперь вы легко можете перейти к настройке основных параметров. Выполнить процесс можно следующим образом:

1. Если вы желаете увидеть первый таймер, тогда следует нажать клавишу RIGHT пока вы не увидите «1_ON».
2. После этого следует выбрать клавишу SET. После ее нажатия вы сможете увидеть настройку дней недели.
3. Теперь вы можете повторно нажать эту клавишу и выбрать настройку времени по минутам.
4. Теперь вам снова следует удержать клавишу RIGHT и выбрать значение «1_OFF».
5. Теперь вы можете выйти из режима настройки нажатием клавиши CLK.

Если вы планируете имитировать присутствие человека, тогда на устройстве вы можете найти кнопку RND. Эта функция позволяет не привязывать свою розетку к точному времени. Включение или выключение техники может осуществляться с определенной задержкой.

Настройка остальных розеток, которые имеют таймер практически не отличается. Для корректной настройки вы также можете переводить часы в зимнее или летнее время. Надеемся, что наша инструкция будет полезной и интересной. Теперь вы легко сможете настроить розетку с таймером механического и электронного типа.
