Подключение и настройка видеорегистратора видеонаблюдения

Как установить камеру самостоятельно?

Любая установка начинается с приобретения оборудования. И именно в квартире, в отличие от иных помещений, это сделать проще всего своими руками. Для этого даже не надо быть продвинутым пользователем ПК. Расходы на оборудование составят примерно 20 тыс. рублей. Сам комплект для самостоятельной сборки должен иметь несколько обязательных составляющих:

• видеокамеру;
• регистратор видео (сетевой);
• приёмный сервер (персональный компьютер);
• хранилище информационных данных;
• если будет использоваться WI-FI, то нужен роутер;
• кабель для радиочастотной пары;
• блок питания;
• программное обеспечение для слежения.

Рекомендуется опустить пункт с видеорегистратором, если обычный ПК будет использоваться как сервер. Для этого можно просто установить сетевую камеру и подсоединить её к компьютеру или смартфону через WI-FI. Почти все беспроводные камеры пишут всю информацию на съёмные носители и карты памяти. Конечно, тут приоритетом будет стоимость. Для примера можно рассмотреть имеющиеся на рынке бренды OPTIMUS, ATIS и BEWARD.

Для беспроводной связи необходимо приобрести качественный роутер и не скупиться на стоящую модель, так как не приборы низкого качества плохо ловят сигнал и постоянно перебиваются другими волнами. Записи следует хранить на жёстком диске, при этом нужно заранее прописать путь хранения данных. Во избежание казусов оперативной системы, можно заливать информацию на облако, с кодированием доступа для просмотра остальными.

Монтаж

Перед самой установкой обязательным шагом будет проектирование, чтобы определить будущее положение системы, скорректировать масштаб, высчитать ёмкость с учетом объема хранилища данных, скорости записи. Необходимо точно определить, будет ли использоваться сервер. Затем производятся расчёты углов обзора и захвата камерой необходимого пространства, учитываются все факторы вокруг: освещённость, температура, совместимость с предметами. Далее выбирается объектив, всё должно быть совместимо с другими компонентами системы. Выбирается место размещения самой камеры. Если используется кабель, нужно заранее продумать, как и куда его поставить, надо ли маскировать, где поместить блок питания.

Один из важнейших моментов – электропитание камер видеонаблюдения и всей системы в целом. Иногда даже потребуются отдельные кабели – они может быть как коаксиальными, так и витыми. Тут экономить не рекомендуется, а значение тока лучше завысить как минимум на двадцать процентов, так как производители блоков питания любят преувеличивать. Сам блок должен иметь сетевой фильтр, чтобы подача напряжения шла без перепадов.

Когда кабель протянут по квартире, разместите камеры. Убедитесь, что нет так называемых «мёртвых зон», и что в поле зрения попадает вся обозреваемая комната. Когда после точного планирования всех возможных факторов установки всё приведено в действие, прибор прикреплен, кабели протянуты, а ПК готов, переходим к наладочным действиям и способам запуска оборудования.

Как настроить?

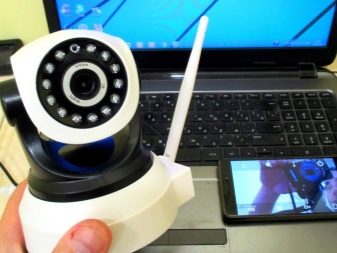

Чтобы самостоятельно всё установить в квартире, потребуется видеорегистратор. Его разрешение не должно уступать самому прибору слежки. Попросите кого-нибудь помочь с установкой, чтобы с расстояния ассистировать с подбором верного угла обзора и резкости. Когда приобретается ПО, как правило, камеры и видеорегистратор идут сразу в комплекте, плюс прилагается индивидуальная инструкция по эксплуатации. Но в любом случае нужно будет лишь наладить LAN, подключиться к сети, соединить с камерой, как программа сама всё найдет с выдачей адресов.

Затем найденный IP вводится в строку поиска, и настраивается камера и остальные устройства. После этого создается удаленный доступ – настраивается маршрутизатор между сервером и получателем информации.

Из бесплатных плагинов очень популярен Ivideon, но в реальном времени он может писать только с одной камеры, так что программа не самая лучшая, но зато бесплатная и доступная каждому.

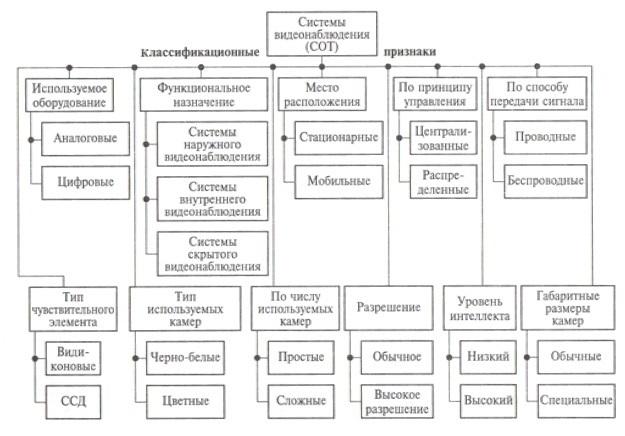

Классификация

Для удобства выбора видеоустройства, которое по всем параметрам подойдёт определенному потребителю, была разработана система классификации. Она представляет собой вводные данные и требования, характеризующие основные виды охранного видеонаблюдения.

Работа аналоговых и цифровых структур видеонаблюдения осуществляется по общему принципу. Сигнал с видеокамеры передается для синхронизации, обработки, записи, и, при необходимости, архивирования. Передача происходит тремя способами: проводным, беспроводным и оптическим.

Оптоволоконный способ передачи видеоданных используется на крупных предприятиях, деятельность которых напрямую связана с обработкой большого количества технической информации. В силу дорогостоящего оборудования, монтажа и обслуживания, такой метод не целесообразно применять для обычных бытовых потребностей.

Переданный сигнал проходит обработку при помощи видеорегистраторов, специального сервера для видеоданных или обычного ПК, со встроенной видеоплатой. На монитор сигнал уже поступает в виде изображения.

На масштабных предприятиях за видео наблюдает сотрудник службы безопасности, для того, чтобы своевременно принять меры по ликвидации угрозы. Там, где не требуется мониторинг в режиме реального времени, запись сохраняется в архив, с возможностью просмотра в любое время.

Монтаж и настройка систем передачи данных

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″> href=»/wp-content/uploads/2015/02/Montazh-i-nastrojka-sistem-peredachi-dannyh.jpg»>
Львиная доля работ, которые выполняются при монтаже и настройке систем видеонаблюдения, это прокладка кабельных сетей.

К этому процессу необходимо подходить чрезвычайно ответственно, так как именно кабеля дают в большую часть помех при передаче сигнала.

При монтаже кабелей необходимо придерживаться 5 основных правил:

• Избегать пересечения или приближения к источникам электромагнитных помех (силовые кабеля, трансформаторы и т. д.).
• При приобретении кабелей проверять их сопротивление.
• Обязательно заземлять все составляющие линии (кабеля, камеры, ретрансляторы и т. д.).
• Использовать разъемы высокого качества.
• На длинных дистанциях использовать заземленные, активные, парные усилители сигнала.

Перечень приборов для настройки видеонаблюдения включает в себя:

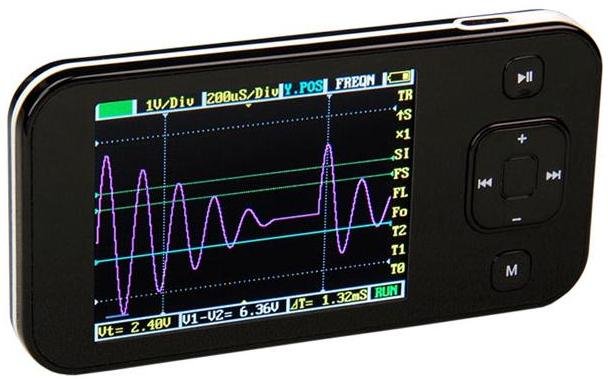

Осциллограф DSO Nano DSO201
Применяется для определения уровня синхронизации сигнала, степени затухания, автоматически измеряет частоту, период и длительность.

Возможна автоподстройка развертки и пределов.

Время сканирования определяется автоматически в зависимости от частоты сигнала, а так же в зависимости от интенсивности амплитуды происходит автоматическая настройка чувствительности по оси Y.

Универсальный тестер для локальных сетей витой пары LSPRNTR-100
Диагностирует разрывы и правильность прямой и обратной DHCP разводки витой пары, уровень передачи питания по PoE технологии, шлюзы и связь.

Тестер настройки работы аналоговых и цифровых камер EPC802
Тестирует не только работоспособность, но и с помощью монитора помогает настроить позиционирование камеры.

Генерирует настроечную картинку телевизионного сигнала, что позволяет настроить принимающие мониторы и проверить качество передачи с удаленного конца, от камеры.

Имеет PTZ контроллер, который используется для настройки точности позиционирования поворотных механизмов и соответствия команд пультов управления. Имеется тестер для кабелей витая пара, контролирующий правильность разводки и качество обжима коннекторов.

Устройство работает от сменной батареи на 1400мА.

Возможности, предоставляемые системами видеонаблюдения

Видеонаблюдение через всемирную паутину открывает перед пользователем огромные возможности. При этом, оно будет полезным как молодым мамам, так и родителям с детьми-подростками, предпринимателям и продавцам, охранникам и обычным обывателям.

Любой человек сегодня может организовать наблюдение за собственной квартирой в реальном времени, с записью на личный накопитель или же в облачное хранилище. А следить за происходящим довольно просто не только с компьютера, но и со смартфона или планшета из любой точки мира. Это позволяет вовремя среагировать на возникновение внештатной ситуации, к примеру, вызвав экстренные службы.

Такие системы позволяют наблюдать за происходящим из любой точки мираФОТО: atomstroymodul.ru

Схема расположения видеокамер и прочего оборудования

При создании на дачном участке охранной системы важно учесть не только количество камер и требуемое оборудование, но и такой важный фактор, как параметры видеозаписывающих устройств и место их размещения. Камеры наружного наблюдения, в зависимости от модели, имеют определённый угол обзора и дальность действия

По этим показателям и определяется контролируемая зона. Средства видеонаблюдения необходимо размещать таким образом, чтобы максимально уменьшить количество мест, не попадающих в объектив. Также нужно монтировать оборудование таким образом, чтобы движущийся объект всё время находился в поле зрения наблюдателя. Не менее важно исключить возможность засветки камер от сильных источников света: солнце, прожектор, фары автотранспорта. Для этого необходимо не только учесть место установки оборудования, но и высоту, и угол наклона корпуса. Самая распространённая схема установки камер — по углам участка и дома, с таким учётом, чтобы полностью контролировался периметр.

Схема расстановки видеокамер и прочего оборудования на даче и участке

Подбор камеры по необходимым параметрам

Угол обзора камеры

Далее нужно определиться с углом обзора каждой видеокамеры. Если угол будет большим, то и количество объектов, которые попадут в поле видимости, также будет немалым. С единственной оговоркой: мелкие детали будут или плохо просматриваться, или не просматриваться вовсе. Соответственно, если угол обзора небольшой, то мелкие детали будет видно отчетливо, зато наблюдаемая территория в целом будет не так хорошо просматриваться. Все, конечно, зависит от целей, которые вы преследуете, устанавливая подобное оборудование.

Теперь немного поговорим о кабелях, которые нам понадобятся при установке системы видеонаблюдения.

Видеонаблюдение для частного дома: состав системы

После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:

1. Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
2. Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
3. Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
4. Блок питания камер (подбирается в зависимости от потребления электроэнергии).

Охранное видеонаблюдение для дома: состав аппаратуры

Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.

Основное — это правильно расставить камеры и определиться с их параметрами

Кроме того, нужны будут некоторые материалы для монтажа:

• Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
• Кабель для подключения питания (ШВВП или ПВС).
• Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).

Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.

Дополнительные элементы системы

Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.

Система видеонаблюдения с выходом в интернет и удаленным доступом к информации

Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.

Проводная или беспроводная

Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.

Если есть возможность, лучше тянуть провода — надежнее

Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.

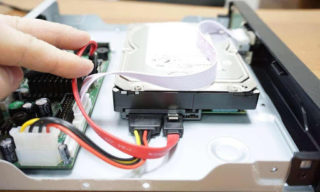

Процедура установки жесткого диска в видеорегистратор

Можно установить жесткий диск от компьютера

Полученное изображение записывается на жесткий диск. Перед настройкой любой камеры видеонаблюдения сначала нужно убедиться в наличии винчестера или установить его при необходимости. Алгоритм одинаковый для всех моделей.

1. Откручивают болты, удерживающие крышку прибора, и снимают ее.
2. На жестком носителе имеются отверстия для монтажа, аналогичные отверстиям в плате регистратора. Их совмещают и прикручивают диск болтами. Последние есть в комплекте прибора.
3. Находят 2 шлейфа: красный для передачи сигнала и красно-желтый для питания. Подключают шлейф к диску.
4. Устанавливают крышку и прикручивают ее.

Выбор мест монтажа

Первая трудность может возникнуть уже при выборе места для установки видеокамеры видеонаблюдения. Тут нужно придерживаться нескольких рекомендаций.

Во-первых, крепление камеры должно идеально подходить к будущему месту монтажа (потолочное крепление лучше не использовать на стене, аналогичная ситуация и с настенным кронштейном, его не получится закрепить на потолке).

Во-вторых, камера максимально должна охватывать комнату. Будет глупо, если видеонаблюдение будет вестись за половиной помещения или вовсе за небольшой его частью, в то время, что камеру можно установить более эффективно.

В третьих, к камере не должен быть доступ со стороны третьих лиц, чтобы злоумышленники не могли её просто так снять.

Помимо этого выбор места монтажа зависит и от самой конструкции камеры. Классические видеокамеры лучше устанавливать в углах комнаты, где можно добиться наилучшего обзора. В то время как устройства с широкоугольным объективом (от 270 до 360 градусов) гораздо лучше покажут себя в центре комнаты.

Не последнее значение в выборе места является наличие рядом электрической розетки для подключения устройства наблюдения к источнику питания. Если большинство цифровых камер (IP-камеры) могут получать напряжение прямо по витой паре, благодаря технологии PoE, то с аналоговыми устройствами такой фокус не пройдёт. В подавляющем большинстве случаев им необходима классическая электрическая розетка.

Определение точек установки видеокамер

Самым ответственным и трудным этапом при создании системы уличного видеонаблюдения является выбор точек установки видеокамер, так как необходимо не только обеспечить наблюдение за требуемой зоной придомовой территории, но и учесть множество дополнительных технических требований. Ведь необходимо не только выбрать надежную поверхность для крепления видеокамер, но и минимизировать длину кабелей, через которые подается питающее напряжение и передается видеосигнал на активное оборудование. Кроме того необходимо исключить попадание прямых солнечных лучей в объектив видеокамер и падение глыб снега с крыши дома. Необходимо еще подумать о защите видеокамер и активного оборудования от воров и вандалов.

Проектирование системы видеонаблюдения за придомовой территорией начинается с ее обхода и изучения зон наблюдения. После обозначения предполагаемой точки установки видеокамеры нужно взять любой фотоаппарат (подойдет даже мыльница с Zoom) и став у стены под намеченным местом установки видеокамеры посмотреть, как выглядит зона, за которой требуется наблюдать на экране фотоаппарата. Изменяя с помощью системы Zoom фокусное расстояние объектива фотоаппарата можно с большой достоверностью определить, насколько удачно выбрана точка для установки видеокамеры. Таким простым способом можно определить не только точки установки видеокамер, но и их количество. В дополнение, зная диапазон изменения фокусного расстояния объектива фотоаппарата, можно будет прикинуть, какое фокусное расстояние должен будет иметь объектив видеокамеры.

После выбора точек установки видеокамер и нанесения их на план придомовой территории получилась схема уличного видеонаблюдения, представленная на чертеже.

Как видно на схеме, система из трех видеокамер позволит с перекрытием обеспечить видеонаблюдение за всей придомовой территорией, включая шлагбаумы, входы в подъезды, стоянку автомобилей и наблюдение за местами установки самих камер. Как показала практика, для детального наблюдения за входом в пятый подъезд и расположенной рядом с ним автостоянкой необходима установка четвертой видеокамеры (ее нам обещали установить арендаторы, поэтому в рамках этого проекта камера отсутствует).

Как произвести настройку видеонаблюдения разных типов камер

В первую очередь нужно руководствоваться одним простым правилом — оборудование подбирается под производителя камер. В противном случае, могут возникнуть неожиданные проблемы, делающие всю систему неработоспособной. Нельзя использовать регистратор для аналоговых камер (связка через коаксиальный кабель) с IP-камерами. Даже если удастся решить проблему соединения с помощью переходников, то работать готовый каскад не будет, так как особенности коаксиала требуют использования усилителей и их повторителей для предотвращения затухания сигнала.

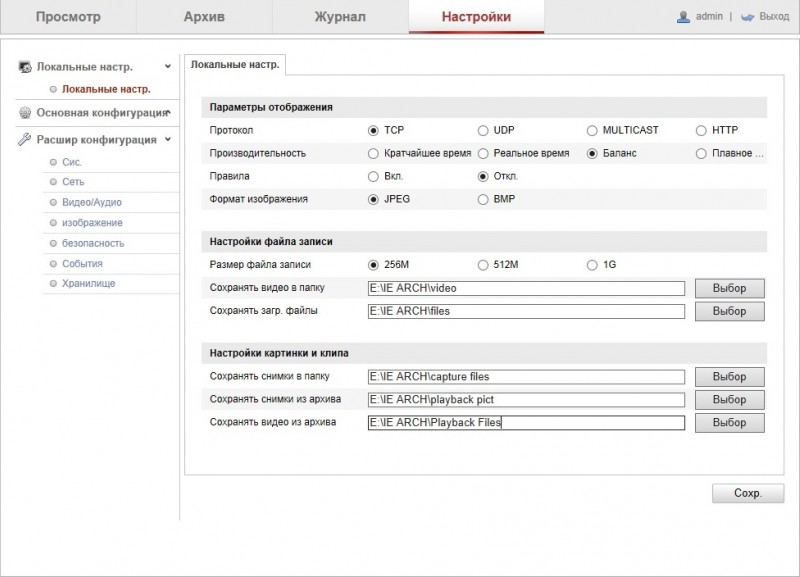

Настройка записи и сохранения

Если не вдаваться в подробности, то есть 3 основных инструмента для хранения видеоматериала, а именно:

1. Облачное хранилище.
2. Регистратор с дисками HDD.
3. SD/microSD/USB-флешки.

Для работы с облачным хранилищем придется арендовать выделенный сервер с несколькими жесткими дисками. Для этого настраивается Raid-массив для дублирования всех данных. Минус этого варианта в том, что он не годится для объектов, где отсутствует хорошее интернет-соединение (с номинальным каналом в 100 мбит/с.). Плюс к тому, траффик должен быть безлимитным.

Регистраторы используются для крупных систем видеонаблюдения (от 10 камер). На крупных объектах под регистрирующее оборудование выделяется несколько серверных стоек с жесткими дисками. Запись может вестись постоянно или обновляться, как в облачном хранилище.

Вариант с флеш-картами подходит для автономных камер. Грубо говоря, для бытового использования можно приобрести одну или несколько камер, которые будут записывать все на флешку. Этот вариант не подходит для промышленных объектов и крупных офисов.

Настройка видеокамер

Настройка и регулировка камер выполняется при помощи тестового монитора. Он подключается к видеовыходу, и монтер настраивает углы наклона и поворота, развертку, резкость, приближение и т.д. В случае с PTZ потребуется еще и калибровка камеры с пульта управления. Камеры можно настраивать и по мониторам на пункте наблюдения, но на это уйдет больше времени. Нерегулируемые устройства китайского производства настраиваются в 2-3 плоскостях, а регулируемые могут потребовать фокусного расстояния и других параметров.Если позволяет бюджет, стоит отдать предпочтение камерам с механической регулировкой.

Настройка динамического адреса

Ручная настройка потребует использования персонального доменного имени в DDNS. Для авторизации используется логин и пароль, после чего нужно настроить порты для связки оборудования. Некоторые системы автоматически присваивают соответствующий адрес устройству при подключении.

Настраиваем через интернет

Отладить всю систему удаленно целиком не получится, однако управлять сервером и камерами PTZ можно. Для этого придется установить дополнительное ПО и расширить административную панель. Сделать это будет легче, если на объекте присутствует техник.

Как настроить видеонаблюдение через роутер

Настройка видеорегистратора через роутер потребует несколько больше времени. Для этого можно использовать систему DynDNS. В панели придется настроить порты и выдачу динамических адресов. Проблема роутера в том, что он меньше защищен от несанкционированного доступа.

Поэтому настройка и монтаж камер видеонаблюдения своими руками через маршрутизатор подойдут для домашнего использования больше, чем для промышленного объекта.

Бесплатные программы для видеонаблюдения

Программное обеспечение видеонаблюдения, как правило, имеет графический пользовательский интерфейс (GUI), который удобен для пользователя и легко адаптируется к масштабируемой системе видеосети. Некоторое программное обеспечение для наблюдения пользователю сотового телефона проверять камеры, перематывать назад и просматривать записанные кадры и даже изменять частоту кадров при просмотре любой камеры в беспроводной сети.

Самое основное программное обеспечение камеры IP-наблюдения обеспечивает просмотр в реальном времени, запись и извлечение видеоматериалов. Более продвинутые программные платформы предлагают одновременный просмотр нескольких камер и несколько режимов записи (включая непрерывную, запланированную и инициированную запись).

Другие функции могут включать в себя возможность обработки больших файлов изображений с высокой частотой кадров, возможностью быстрого поиска, контролем панорамирования / наклона / масштабирования, поддержкой звука и удаленным доступом через веб-браузер, а также сотовые телефоны и другие карманные устройства.

Ниже представлено бесплатное программное обеспечение, которым можно воспользоваться при построении собственной системы цифрового видеонаблюдения.

XProject Go. Имеется free-версия флагманского продукта XProject Go. Данная версия поддерживает максимум восемь IP-камер и один сервер, позволяет хранить архив на протяжении пяти дней.

ZoneMinder. Свободное программное обеспечение с открытым исходниками также подойдет для видеонаблюдения. Работает на любом дистрибутиве Linux.

Axxon Next. Разработчиком является российская компания ITV. Axxon Next – это открытая программная платформа с дружелюбным для пользователя интерфейсом.

Xeoma. Бесплатный режим дает использовать не более 8 источников видео и не более трёх модулей.

Типовая схема

Для связи между компонентами используется витая пара. В видеорегистраторе находится приемник, а в камере передатчик видео. Такое решение дает создать высококачественное видеонаблюдение. Сетевой коммутатор предоставляет подсоединение большего числа камер. Сетевой видеорегистратор необходим для записи, отображения и хранения записанного материала. Через интернет реализуется доступ к IP видеонаблюдению. С помощью модема или Ethernet-кабеля коммутатор соединяется с маршрутизатором, который имеет доступ в интернет. Удаленный доступ к камерам и регистраторам создается после осуществления настроек.

Установка цифрового видеонаблюдения

Первым делом в создании является выбор камер и их местоположений. Последнее должно обеспечить максимальный охват по желаемой области.

Внутреннее использование: кухня, боковые окна, лестница или спальня дома, а также задняя часть магазина или склада, офис лучше контролируется с помощью скрытых камер.

Купольные или bullet камеры обычно используются для контроля передних и задних дверей. Bullet-камера – это камера в вытянутом корпусе со встроенным объективом и кронштейном.

Если вы собираетесь следить ночью, вам нужна камера с низким освещением или ночным видением с инфракрасными датчиками вокруг объектива, чтобы осветить темную область.

Расположите объектив камеры на ваш объект, а простые винты помогут закрепить камеру к потолку или стене, если крепежные винты не включены. Bullet-камеры имеют отверстия для крепления к стене или потолку. Некоторые купольные камеры монтируются как детектор дыма; вы устанавливаете кронштейн, а камера поворачивается на кронштейне. Другие требуют сначала снять купол, а затем вы установите камеру на потолок и установите купол. Вы можете вернуться позже, чтобы отрегулировать положение или объектив.

Размещение камеры

Размещение камеры можно охарактеризовать как обзорным, так и подробным. Размещение камеры влияет на разрешение, частоту кадров и используемый кодек.

Обзор. Камера с обзорной сценой контролирует большую площадь, такую ​​как автостоянка или камера движения, которая просматривает заторы транспортных средств или количество припаркованных автомобилей. Поскольку детали не важны, камеры стандартной четкости с использованием широкоугольного объектива могут быть достаточными. Предпочтительным кодеком может быть MPEG-4 с относительно низкой частотой кадров, 1-5 кадров в секунду.

Обзорные камеры могут быть дополнены камерой с подробным представлением, сфокусированной на ключевой области, представляющей интерес, или на PTZ-камеру для обеспечения анализа в реальном времени областей, представляющих интерес, с более высоким разрешением.

Детальный вид. Размещение детального представления нацелено на наблюдение за конкретной областью интересов с более высоким разрешением, чем обзор. Детальный вид используется для контроля операций в пунктах продажи и распознавания лиц или номерных знаков. Детальный вид может иметь возможность PTZ, или камера может быть близка к предметной области или иметь объектив с длинным фокусным расстоянием. Мегапиксельные или HD-камеры могут быть применены для обеспечения достаточного количества пикселей на дюйм для точного представления объекта.

Количество камер на каждое место. Количество камер в любом здании или объекте может сильно варьироваться в зависимости от требований к охвату и характера применения. Хотя существуют небольшие помещения, где требуется только одна IP-камера, в большинстве случаев даже небольшой офис потребует большего количества камер, которые изначально ожидались бы.

Почему настраивать систему должен специалист?

Известно, что такие системы используют достаточно сложное оборудование, поэтому для настройки видеонаблюдения нужно обратиться к специалисту, который займется его установкой и наладкой.

Решив самостоятельно установить все оборудование, вы не получите ожидаемого результата, а также уровня качества, обеспечиваемого профессионалом. Инженер не только осуществляет правильный монтаж устройства, но и настраивает видеокамеру для передачи изображения высокого качества.

Какие особенности настройки механизмов видеонаблюдения?

Главной стадией настройки устройства считается налаживание нужного записывающего режима на видеорегистраторах. При этом с помощью специализированных детекторов программируется возможность записи движения и постоянной видеофиксации. Обязательно используется специализированный монитор для настройки.

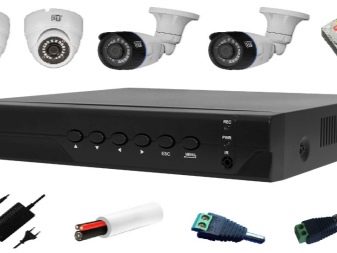

На фото – составляющие элементы системы

Режимы записи имеют возможность гибкой настройки, например:

• Запись может вестись только в случае нахождения людей на охраняемой территории;
• Можно постоянно записывать все события, происходящие в рабочее время, тогда как в остальные периоды запись будет вестись исключительно в случае обнаружения движения;
• Камера может запечатлеть только выходящих или входящих людей, фиксируя при этом время.

Периметр территории, на котором необходимо обнаружить движение, можно задать во время настройки. К примеру, владельцы магазинов часто записывают только события, происходящие возле витрин, не наблюдая при этом за движением в самом оконном проеме. Специалисты, которые знают, как настроить систему, выставляют определенную зону, нужную для работы датчиков движения, а также время для начала ведения записи.

Известно, что можно настроить систему таким образом, чтобы владелец объекта имел возможность подключаться к камерам с помощью Всемирной паутины. Для этого нужно вызвать специалиста, который займется подключением устройства к сети. Данная функция позволяет наблюдать за всем происходящим на объекте, пребывая в какой угодно точке планеты

При наладке устройства важно учитывать ограничения качества передаваемого изображения, которые зависят от скорости провайдера, используемого для подключения камеры к сети. О том, какие параметры сети нужно обеспечить, расскажет специалист во время установки оборудования

Как настраиваются камеры наблюдения

Видеокамеры наблюдения настраиваются через специальное экранное (OSD) меню. Оно дает возможность изменить параметры устройства до оптимального уровня и получить качественное изображение, независимо от уровня освещения.

Меню может отличаться в камерах различных производителей, но общий алгоритм работы аналогичен.

Основные настройки и структура OSD-меню

Устройство настраивают с учетом эксплуатационных условий — внутри помещений или на улице. Экранное меню не всегда русифицировано, но базовых знаний английского языка достаточно для понимания меню, если оно не на русском.

Регулировка камеры настраивается по следующим пунктам в меню:

1. SHUTTER. Показывает скорость, с которой срабатывает электронный затвор. Параметр измеряется в долях секунды. Настройку выполняют с учетом яркости освещения. Чем она больше, тем быстрее функционирует затвор.
2. Automatic Gain Control или AGC. Необходим для автоматической подстройки уровней освещения и сигнала. Позволяет практически полностью компенсировать засветку устройства. Различают плавную и ступенчатую регулировку.
3. Highlight Compensation или HLC. Служит для минимизации ослепляющего света, чей поток направлен непосредственно в объектив. Активация опции приводит к автоматической маскировке подобных источников.
4. D-WDR. Расширяет динамический диапазон, то есть позволяет корректировать изображение объектов, освещаемых с разной степенью, для получения оптимальной степени яркости и контрастности. Обычно данный параметр включает две характеристики регулировки — OUTDOOR и INDOOR.

Никаких сложностей с изменением каждого параметра, если знать его назначение, не возникает.

Настройка цветовой передачи

Условия искусственного освещения не позволяют обеспечить правильную передачу цвета. Чтобы компенсировать данный «изъян», в камерах реализована возможность корректировки баланса белого цвета:

1. Manual. Позволяет настраивать цветопередачу в ручном режиме, что дает возможность добиться максимально правильной корректировки.
2. AWC и ATW. Автоматически регулирует баланс белого. Последний режим позволяет вводить значение один раз, а второй осуществляет автоматическую настройку с учетом внешних изменений.

Если не предусмотрена автоматическая настройка и в помещении осуществляется замена источников, корректировку проводят повторно. На улице яркость объектов сменяется довольно быстро, поэтому стараются задействовать автоматическую регулировку на максимальном пределе.

Когда степень освещения снижается, повышаются шумы, поэтому необходимо пользоваться функцией шумоподавления (DNR).

Настройка камеры в ночное время

Осуществляется посредством специального пункта DAY/NIGHT.

Для круглосуточного ведения съемки на камере активируют AUTO. Чтобы обеспечить высокое качество ночной съемки, обязательно необходимо шумоподавление, которое подключается задействованием режима DNR.

Настройка для ведения ночной съемки полностью зависит от отсутствия/наличия ИП (инфракрасной подсветки). Если она есть, то регулировка включает и дополнительные подпункты, позволяющие компенсировать засветку.

Провода и кабели

Выбор кабельно-проводниковой продукции лучше всего рассматривать на примере аналоговой системы. Способы их подключения в зависимости от типа проводов могут быть наружными и внутренними.

В первом случае провода и кабели укладываются на улице снаружи здания, а также в системах скрытого наблюдения внутри помещений. Второй вариант используется только для внутренней прокладки.

В кабельных линиях используется несколько видов данной продукции:

• Силовые кабели. Используются для подачи питания 12В к видеокамерам, расположенным не далее 110 м. Можно воспользоваться многожильным кабелем с медными жилами сечением 0,5 мм2. При увеличении расстояния, сечение соответственно возрастает до 0,75 мм2. Блок питания устанавливается максимально близко от камеры.
• Витая пара. Используется для передачи на большие расстояния видеосигналов, поступающих от активных передатчиков.
• Коаксиальные кабели. Основой каждого из них служит медная центральная жила. Служат для передачи сигналов от видеокамеры к регистратору. Рекомендуемое сечение составляет 5 мм2 и выше. Если на малом сечении сигнал проходит нормально, то приобретать толстые кабели не нужно ни с технической, ни с экономической точки зрения.
• Комбинированные кабели. Считаются наиболее удобным и простым вариантом, поскольку по одной и той же линии подается питание и проходит видеосигнал.

ТОП-программ для видеонаблюдения

Самый доступный способ, как подключить уличную камеру видеонаблюдения к компьютеру, это специальные программы. Среди наиболее популярных из них выделяется следующий ряд профессиональных и стандартных ПО:

• WebcamXP.
• GLOBOSS.
• Web Cam Monitor.
• IP Camera Viewer.
• Xeoma.
• EyeLine Video Surveillance.
• XProtect GO.
• Axxon Next.
• AbelCam.
• iSpy.

Выбор программного обеспечения должен происходить под конкретную модель видеокамеры и необходимые функции. Это может быть – необходимость трансляции видео в интернет, включение записи по сигналу сенсора на движение, работа по настройкам времени.

Видео описание

Видео-обзор о том, как подключить видеокамеру напрямую к компьютеру:

Коротко о главном

Современные видеокамеры изготавливаются по двум стандартам – аналоговому и IP. Для организации системы наблюдения к ним требуется дополнительное оборудование:

• Видеорегистратор.
• Жесткий диск.
• Кабеля, разъемы, соединители.
• Аккумуляторы, бесперебойники, блоки питания.
• Роутер, коммутатор.

Для того чтобы конкретному пользователю определить для себя, какой из двух стандартов лучше – требуется сравнить их особенности по отношению к первостепенной важности функциям – хранение данных, прокладка проводов, монтаж на расстоянии и проч. Самый простой способ, как подключить видеонаблюдение к компьютеру, установить программу

Наибольшим спросом пользуются следующие – Axxon Next, AbelCam, iSpy, WebcamXP, GLOBOSS, Web Cam Monitor, IP Camera Viewer, Xeoma, EyeLine Video Surveillance, XProtect GO.
