Навесы из дерева для машины

Проекты

Как и в случае с любыми другими постройками на участке, перед возведением навеса важно разработать грамотный план будущей конструкции. Предварительно мастер должен составить детальные чертежи с указанием абсолютно всех размерных параметров и нюансов строения

Только имея под рукой скрупулезно нарисованный проект, можно рассчитывать на его высокое качество и быстрое возведение без лишних ошибок.

Проект будущей постройки можно составить самостоятельно, но сделать это бывает трудно, если у домашнего мастера нет богатого опыта в таких делах. Чтобы не тратить время зря и не допустить серьезных недочетов в чертежах, целесообразно воспользоваться готовыми планами навесов для парковочных мест на участке. Разберем несколько оптимальных проектов.

Неплохой двухскатный навес для парковочного места можно построить из брусков сечением 100х100 и 50х100. Высота конструкции может составить 2 м, а ширина – 2,7 м. Сооружение получится аккуратным и его будет вполне хватать для размещения одного автомобиля.

Этапы постройки

Чтобы возвести прочную конструкцию, способную прослужить в течение нескольких десятилетий и надежно защищать автомобиль в течение этого срока, необходимо последовательно выполнять стадии строительства. Спроектировав сооружение, необходимо определить месторасположение укрытия, подготовить строительное оборудование и поэтапно приступить к возведению.

Выбираем место на участке

При выборе места для размещения автомобильного укрытия рекомендуется учитывать ряд параметров:

  1. При наличии на участке гаража постройку целесообразно возвести перед его входом.
  2. Для удобства парковки двух автомобилей необходимо обеспечить удобный подъезд к навесу.
  3. Поскольку массивная конструкция создает большую тень, следует расположить ее таким образом, чтобы не перекрыть проникновение солнечного света в дом и на основную часть участка.
  4. По причине большого веса автомобильного укрытия под ним должна располагаться прочная и непроседающая почва, способная выдержать бетонную площадку и опоры.

Инструменты и материалы

Для строительства навеса требуется заранее подготовить набор инструментов и материалов. Количество и тип основного материала зависят от выбранной разновидности конструкции. В качестве дополнительных материалов потребуются: цемент, гравий, песок, винты с термошайбами, монолитный и сотовый поликарбонат. Среди стандартных инструментов для проведения монтажных работ необходимо использовать:

  • емкость для разведения цемента;
  • лопата;
  • рулетка и маркер для измерений;
  • веревка и колышки, используемые на стадии разметки территории;
  • дрель и шуруповерт;
  • молоток, топор, пила, долото.

Если в качестве основного материала используется металл, то дополнительно потребуется использовать сварочный аппарат для скрепления листов профнастила. Для других материалов достаточно базового набора инструментов.

Закладка фундамента

Спроектировав постройку и вооружившись необходимыми ресурсами, можно переходить к стадии закладывания фундамента. Основанием для автомобильного укрытия является свайный фундамент, для которого с учетом особенностей почвы применяют винтовые сваи из прочной стали.

Независимо от используемой разновидности свай, для них заранее выкапываются ямы глубиной около 0,5 м. Для бетонных свай в лунках оборудуют каркас из арматуры, заливаемый раствором. В случае возведения винтовых свай бетон заливается внутрь после их фиксации в почве. Если в качестве опоры для навеса выступают трубы, их заливают цементным раствором внутри и в яме.

Сооружение каркаса

Чтобы соорудить укрытие в форме арки для размещения двух автомобилей, достаточно согнуть дугой несколько труб либо использовать брусья с закругленной формой. Металлические дуги фиксируются к опорам конструкции при помощи сварочного аппарата. При желании допускается отдельно собрать металлический каркас, после чего прикрепить его на опорные столбы.

Монтаж кровли

Приступая к монтажу крыши, необходимо заранее определиться с ее типом. Вершина навеса может быть прямой либо наклонной. С точки зрения защиты от осадков более практичным вариантом является наклонная крыша, но при ее монтаже потребуется дополнительно обустроить систему водоотвода. Чтобы осадки собирались только в одном месте, рекомендуется соорудить специализированные углубления на краях кровельного материала. Процесс монтажа кровли заключается в проведении следующих работ:

  1. Подготовка кровельного материала в необходимом количестве.
  2. Обрезка и подгон листов в соответствии с габаритами навеса. Для обработки материала подойдет ножовка по металлу с маленькими зубьями либо специальные ножницы.
  3. Фиксация поликарбоната на каркасе при помощи винтов с термошайбами, которые предотвращают образование трещин.
  4. Монтаж обрешетки. Для стандартной односкатной крыши обрешетка выполняется путем прибивания досок либо приваривания профильных труб на расстоянии до 90 см. Нельзя превышать данный показатель, поскольку габариты стандартного кровельного материала составляют до 1 м.
  5. Обустройство водоотвода и укладка гидроизоляционного слоя для дополнительной защиты от протекания крыши.

https://youtube.com/watch?v=mHwIyRRSJEg

Обзор конструкций

Навес – это строение, которое состоит из потолка, пола и вертикальных опор. Размещается он возле жилья, поэтому его нужно будет удачно вписать в общую картину.

Выбор материалов для постройки зависит от ваших предпочтений и финансов. Но наиболее часто встречаются следующие виды.

1. Деревянный. Такие конструкции легко делать, а также они не требуют специального ухода и инструментов, достаточно просто протирать их антисептиком. К недостаткам деревянного изделия относится риск загнивания, возгорания. Чтобы решить эту проблему, строение обрабатывают огнестойкими жидкостями и пропиткой.

2. Металлический. Его основу варят из металлопрофиля либо куют. С нулевым опытом в строительстве будет сложно сделать такой навес, так как работа требует технику для сварки, но этот вопрос можно решить с помощью специалиста. К преимуществам такого вида относят прочность и надежность материала, а к недостаткам – возникновение ржавчины.

3. Каменный, бетонный или кирпичный. Такие конструкции выглядят более габаритно, но зато за ними не нужен уход.

Виды деревянных навесов для автомобилей

Понятно, что каждый владелец машины предпочитает выбирать тот вид и конструкцию автонавеса, который, по его мнению, удобнее всего в повседневном пользовании и не требует кардинального перепланирования площадки перед домом.

Требования к навесу для хранения машины

Но все же правильный подбор защитной конструкции для машины и расположение его на участке остается главной проблемой строительства. Выбор деревянного навеса для машины на дачу должен учитывать дополнительные факторы. Ведь это не беседка, и не крытая терраса для отдыха, и условия для хранения машины отличаются от тех, которые требуются для комфортного времяпрепровождения.

Конструкция автонавеса из дерева должна удовлетворять трем главным условиям:

  • Площадка под защитный навес должна строиться с небольшим сливным уклоном, с желобами для отведения воды. Под машиной не должно оставаться луж, даже после самых сильных дождей, при этом сходящая вода не должна попадать на деревянные стойки навеса;
  • Капли воды, стекающие со скатов, не должны попадать на машину. Скаты навеса должны быть достаточно большими, чтобы потоком ветра не забрасывало влагу с кровли под крышу и на облицовку машины;
  • Деревянный навес должен таким образом располагаться на участке, чтобы пространство под крышей постоянно продувалось небольшим ветерком.

Последнее требование наиболее важно для обеспечения сохранности машины, поэтому деревянные навесы нельзя строить в глухих углах участка, обсаживать кустарником или, того хуже, облицовывать прозрачным пластиком, сетками и решетками из рейки. К сведению! Иногда владельцы авто ставят навесы на деревянных конструкциях с кровлей из поликарбоната

В данном случае можно использовать только сотовые марки с функцией защиты от ультрафиолета, иначе дерево, как и резиновые детали автомобиля, быстро выйдет из строя

К сведению! Иногда владельцы авто ставят навесы на деревянных конструкциях с кровлей из поликарбоната. В данном случае можно использовать только сотовые марки с функцией защиты от ультрафиолета, иначе дерево, как и резиновые детали автомобиля, быстро выйдет из строя.

Те приемы, которые используются для оборудования беседок и террас, в навесах для хранения машины не применяются

Для хранения авто важно отсутствие влаги под крышей, сухость и хорошая вентиляция, что влияет и на долговечность деревянной конструкции крыши. Чем лучше продувается и вентилируется дерево каркаса автомобильного навеса, тем долговечнее получится постройка

Виды навесов для автомобиля

Традиционно подбор подходящего варианта начинается с оценки уже реализованных проектов деревянных навесов для автомобилей. Таким образом, можно почерпнуть полезные идеи в конструировании каркаса для машины, это проще, чем планировать и разрабатывать схему с нуля.

Для хранения машины лучше всего подходят несколько видов навесных конструкций:

  • Классический двухскатный вариант с металлическими, деревянными или каменными опорами;
  • Арочные дуговые крыши из прозрачного поликарбоната на деревянных стойках, усиленные поперечными балками;
  • Плоские навесы на моностойках, такие схемы используются в качестве пристроек к дому или хозяйственному блоку на территории участка.

В каждом конкретном случае приходится разбираться и анализировать конструкцию, чтобы понять, чем интересен тот или иной вариант хранения машины.

Строительство

На даче или в загородном доме вполне реально построить без посторонней помощи небольшое помещение под хозяйственные нужды и дополнить его навесом. Для начала необходимо подобрать место, подъезд к которому не будет создавать проблем для окружающих. Перед строительством следует расчистить и разровнять площадку, подготовить чертежи, закупить материалы.

Фундамент

Для небольшой постройки с навесом понадобится столбчатый фундамент. Чтобы его возвести, необходимо, согласно эскизам, сделать разметку на местности, используя колья с веревкой. В местах, отмеченных под столбы фундамента и опоры навеса, делают с помощью бура или лопаты углубления на 60-80 см. На дно каждой ямы засыпают песок, щебень, затем устанавливают столбы, выравнивают их и заливают бетоном.

Каркас

Выждав несколько дней, пока фундамент просохнет, можно приступать к возведению стен. Для начала делают обвязку по фундаменту и формируют пол. Для этого устанавливают лаги, заполняют просветы между ними керамзитом, покрывают поверхность черновой доской. Для возведения стен используют различные виды материалов: пенобетон, кирпич, сэндвич-панели, доски, профнастил.

Крыша

Когда стены возведены, с помощью балок делают верхнюю обвязку, на которую устанавливают стропила. Затем создают обрешетку и укладывают кровельный материал. Это может быть рубероид, битумная черепица, шифер, ондулин, профнастил, поликарбонат. Кровельное покрытие монтируется внахлест, чтобы уберечь постройку от осадков. Только в случае с поликарбонатом между листами оставляют зазор.

Отделочные работы

По завершении кровельных работ приступают к наружной обшивке блока и к его внутренней отделке. Снаружи постройку можно обшить сайдингом, плоским шифером или цементно-стружечными плитами (ЦСП). Внутреннюю отделку нередко выполняют вагонкой или плитами OSB.

Виды кровли

От правильного выбора кровельных материалов зависит привлекательность и практичность навеса. Для сооружения подойдут следующие виды:

  • поликарбонат;
  • металлическая черепица;
  • тент;
  • профнастил.

Материалы мягкого типа, к примеру, рубероид либо ондулин, подойдут только при наличии сплошной обрешетки. В связи с этим жесткие листы, такие как металлочерепица и поликарбонат, лучше подходят на роль навесов.

Поликарбонат

Поликарбонат отличается практичностью и эстетичностью. Он прост в установке, отлично подходит к любым опорам. Навес может получить плоскую или арочную крышу, благодаря гибкости материала. К тому же он не поддерживает процесс горения и не подвержен механическим воздействиям. Для навеса лучшим решением станет сотовый поликарбонат.

Кровельный материал представлен в широкой цветовой гамме, поэтому всегда есть возможность подобрать подходящий вариант. С течением времени кровля сохраняет свой оттенок, не подвергается выцветанию и ржавчине, не портится под действием температурных перепадов. Но при нагревании есть риск расширения листов – учитывайте этот фактор при монтаже крыши.

Металлочерепица

Металлическая черепица производится из листов металла. Она имеет среднюю массу, поэтому требует наличия фундамента для установки. Нередко этот вариант выбирают дачники, пристраивающие навес к капитальному сооружению, чья крыша состоит из металлочерепицы. Для каркаса также используются металлические детали. Преимущество материала – высокая стойкость к механическим повреждениям и длительный срок службы.

Профнастил

Материал практичный, легковесный, характеризуется простотой монтажа. Представляет собой стальные листы, прошедшие специальную обработку под высоким давлением. Для кровли рекомендуется использовать профнастил, покрытый полимерными составами. Листы могут устанавливаться на любые виды каркасов. Материал имеет стойкость к различным отрицательным воздействиям, а навес смотрится аккуратно и презентабельно.

Тент

Это самый простой и доступный вариант крыши. Материал легок, устойчив к отрицательным погодным факторам, в случае необходимости с легкостью демонтируется. Навес в таком случае устанавливается сразу после приезда домой или на дачу. Если необходимость в таком укрытии возникает редко, то тент станет идеальным бюджетным вариантом для временной защиты машины.

Тент производится из полимерных материалов, отличающихся стойкостью и жесткостью. Устанавливается крыша на металлические опоры. Дополнительное преимущество – возможность выбора практически любого дизайна тента, отлично сочетающегося с главным строением на участке и общим дизайном ландшафта.

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

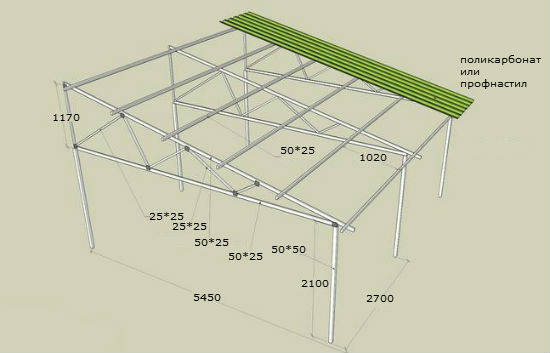

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать: Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет: Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

Общие сведения

Навес для авто из дерева имеет множество достоинств. В первую очередь он надежно защищает автомобиль от воздействия солнечных лучей и осадков, при этом легко и быстро устанавливается, благодаря чему построить его может каждый домашний мастер.

Надо сказать, что многие считают дерево недостаточно долговечным материалом в сравнении, к примеру, с металлом. Но в действительности, если правильно обработать древесину, то сооружение прослужит очень долго.

Навесы из дерева для автомобилей могут иметь конструкцию следующих типов:

Тип конструкции Особенности
Пристройка В этом случае навес одной стороной опирается на стену дома или другого строения.
Стационарный навес Представляет собой самостоятельную конструкцию, кровля которой с двух сторон опирается на стойки.

Деревянный навес пристройка

Как собрать пристроенный к дому навес для авто — чертежи

Сделать чертежи навесов для автомобилей своими руками довольно просто: возьмите размеры своего случая и подгоните под готовый шаблон. На этом чертёж будет готов, однако не каждый сможет правильно собрать конструкцию, чтобы она прослужила долгие годы, поэтому предлагаем вам подробную инструкцию сборки пристроенного к дому навеса:

  1. Выкопайте ямы ниже уровня промерзания грунта (обычно 1.5 м будет предостаточно), шаг между столбами навеса делайте около 2 м;
  2. В ямы уложите гидроизоляционную гильзу, а также каркас из 10 мм прута с приваренными закладными;
  3. Залейте гильзы бетоном;
  4. Отшлифуйте и пропитайте брус;
  5. Когда бетон застынет, начинайте собирать каркас навеса для автомобиля: установите по уровню столбы и верхнюю обвязку;
  6. Прикрепите опорную доску к стене дома так, чтобы получить скат в 8-10°;
  7. Подготовьте балки (доска 50 на 200 мм): спилите под наклон углы, а также сделайте пазы под размер бруса;
  8. Крепите балки с шагом в 40 см к опорной доске U-образными креплениями, а к брусу прибивайте наискосок либо используйте уголки;
  9. Дальше соберите обрешётку. Если используете мягкий кровельный материал, делайте её из ОСБ; если используете твёрдые материалы, используйте доску с шагом, подходящим под купленный материал;
  10. Уложите кровельный материал.

На этом сборка навеса для авто из бруса закончена, как видите, сделать это довольно просто.

Описание видов

Конструкция деревянного навеса может быть консольной, пристроенной и отдельно стоящей. А деревянными их называют из-за материала стоек, обрешетки на крыше и стропил.

  • Козырек над крыльцовой частью дома, который закреплен на стене и не имеет других опор, – самый простой двухскатный навес.
  • Одной стороной пристроенный навес упирается на 2 столба, а с другой он примыкает к стене либо дома, либо другого дворового строения: летней кухни, сарая, гаража.
  • Навес, который стоит отдельно – совершенно независимое сооружение, представляющее собой крышу, опирающуюся на стойки (пергола).

По типу крыши навес бывает следующих видов:

  • шатровым;
  • односкатным;
  • двускатным;
  • плоским;
  • купольным;
  • многощипцовым.

Навес совместим с любым типом крыши, но наиболее часто навесы бывают арочными, односкатными и двускатными, поскольку они самые легкие в возведении. Но вместе с тем они гарантируют качественный водосток и избавление от полуденной жары при правильном расположении относительно сторон света.

Назначение навеса более обширно, нежели у садовой беседки:

  • защищенность зоны отдыха и расположенной в ней садовой мебели от осадков и солнечных лучей;
  • укрытие обеденной зоны – около дома (летняя кухня около зоны барбекю);
  • защищенность террасы или крыльца от дождей и грязи;
  • крыша для машины над автомобильной парковкой;
  • укрытие детской игровой зоны;
  • защита запаса дров, а также садовой техники;
  • укрытие для бассейна.

Из различных видов навесов самым востребованным до сих пор является деревянный, и это никого не удивляет, поскольку стоимость постройки вполне доступна, а качество – высокое. Как раз поэтому стоит рассказать, как соорудить навес из дерева самостоятельно.

Выбираем оптимальные габариты строения

Решая сделать на участке навес для машины, следует прежде всего определиться с размерами будущей постройки.

Размеры строительной конструкции зависят от количества и габаритов автомобилей, которые будут храниться под ее крышей. Но в любом случае длина и ширина навеса должны на один-два метра превышать габариты авто

Для размещения автомобиля длиной в 4 метра, потребуется навес размером 5х2,5 м. Для хранения более габаритных машин, таких как минивэн или джип, потребуется навес размерами 6,5х3,5 м.

Что касается высоты конструкции, то ее следует рассчитывать с учетом высоты самой машины и возможного груза на верхнем багажнике. В то же время слишком высокая конструкция – далеко не лучший вариант, поскольку возникает вероятность расшатывания крыши при сильных порывах ветра, а также попадание косых осадков.

Оптимальное соотношение размеров навеса для размещения одной машины. В среднем, высота навеса не превышает 2,5 метра

Планируя возвести конструкцию высотой, превышающую три метра, следует предусмотреть обустройство мощных поперечных балок, которые будут охватывать весь навес по периметру, повышая тем самым прочность деревянной постройки. Крышу же стоит выполнить двускатной, поскольку такой вариант обустройства считается более надежным.
