Номиналы автоматических выключателей таблица

Формула расчета мощности по току и напряжению

Сечение проводника, мм кв.	Допустимая мощность нагрузки, Вт	Номинал выключателя, А
Медь	Алюминий	220 А, 1 фаза	380 В, 3 фазы
1,5	2,5	2 200	5 300	10
2,5	4	4 400	10 500	20
4	6	5 500	13 200	25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

• S = U *I;
• P = U * I * cos ϕ;
• Q = U * I * sin ϕ.

Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.

В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.

Какой автомат поставить на 15 кВт

Расчет автомата по мощности 380

Расчет сечения провода по нагрузке

Автомат или дифференциальный автомат: как отличить и что выбрать

Коэффициент мощности нагрузки

Расчет тока по мощности и напряжению

Класс токоограничения

Этот параметр говорит о быстродействии автомата. Значение параметра приводится в рамке, под значением Icn:

Класс токоограничения автомата говорит о быстродействии электромагнитной защиты

Цифра в рамке говорит о части периода напряжения, за которое электромагнитная защита сработает при КЗ. Если указана цифра “3”, значит, при КЗ автомат успеет отработать за 1/3 периода, или за время около 6 мс.

Впрочем, в наши дни технология продвинулась настолько, что все производители легко выполняют данное условие, и автоматический выключатель любого бренда имеет класс токоограничения 3.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами.

Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой.

Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

• B — срабатывает при превышении номинального тока в 3-5 раз;
• C — если он превышен в 5-10 раз;
• D — если больше в  10-20 раз.

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

• С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
• Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
• Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Как защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Устройство внутриквартирной разводки

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде «дерева» – графа без циклов. Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки.

Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям. В функции групповых автоматов входит контроль силы тока по отдельным линиям.

Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат. Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение.

При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Показатели номинального тока на автоматических выключателям

В мини-моделях стандартные номиналы автоматов 25-32 А, поскольку они имеют минимальный функционал работы. Они оцениваются в низкую стоимость и не могут быть настроены вручную. Воздушные автоматы обладают большими размерами, открытым негерметичным корпусом и повышенной номинальной мощностью от 400 А. Закрытые выключатели используются для силовых потребителей. У них закрытый герметичный корпус, сравнительно небольшие габариты. Они работают с сетями до 3,2 кА. Их можно использовать в экстремальном влажном климате.

Значения на корпусе аппаратов

К сведению! УЗО — самые популярные защитники бытовых электрических сетей. Они защищают квартирную электропроводку и жильцов от удара током. Они имеют номинальный ток от 10 А. Как и ряд других устройств, УЗО бывает однофазным, двухфазным и трехфазным.

Дифавтомат — гибридный аппарат, имеющий свойства УЗО. Им защищается проводка и обеспечивается защита от перегрузки. Его номинальное токовое значение 6-63 А.

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

• компактность;
• легко собрать в щиток;
• безопасность;
• наличие выключателей с 4-мя полюсами;
• ровные края.

• пазы под рейку одноразовые;
• маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

• винты с подшлицовыми шляпками для крепкой фиксации;
• легкость восстановления цепи при срабатывании выключателя;
• легкость доступа к смещенному вниз распредкоробу.

• россиянам преимущественно доступны товары с током до 63 А;
• продукция исключительно под С-класс срабатывания;
• винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

• 30 видов товаров под трех- и однофазные сети;
• бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
• рельефный тумблер;
• компактность.

• предел номинала – 63 А;
• подходят только под С-класс отключения.

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

• автоматы под 1-4 полюса;
• качественные подклеммные отверстия;
• большой выбор модульных приборов;
• несколько однофазников в одном корпусе;
• удобная ручка тумблера;
• долговечность и надежность.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

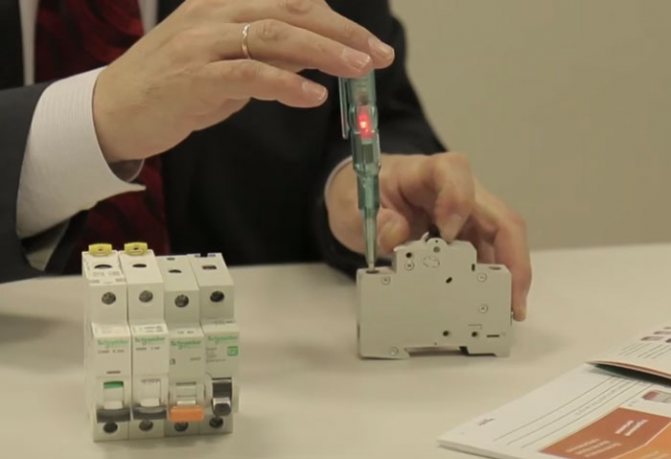

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 – 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

• Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
• Две морозильные камеры, мощностью 200 Вт;
• Духовка, мощностью 3,5 кВт;
• При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Как правильно рассчитать и выбрать нужный автоматический выключатель

Самый правильный выключатель, это рубильник . К сожалению, невозможно стоять у щитка всё время, поэтому мы и ставим автоматы. Для того чтобы правильно сформировать защиту, нам нужно, учитывая номиналы автоматических выключателей, рассчитать нагрузки в участках сети нашей квартиры, не забыв про потребляемую мощность и пусковые токи приборов .

ВНИМАНИЕ! Ниже приведённые расчёты являются правильными, но с необходимым запасом прочности! Для принятия решения как выбрать правильный автомат используйте эту схему для определения максимального значения, а не минимального! Разница в цене не превысит 15%!

Что мы должны принять во внимание:

• Сечение проводов, которые являются важным параметром для расчёта;
• Потребляемую мощность и пусковые токи в участке сети;
• Номинальный ток автоматических выключателей в соотношении с номинальными токами приборов в данном участке сети;
• Возможность одновременного включения основных потребителей тока;
• Количество линий потребления от щитка;
• Наличие в сети УЗО (дифавтомата);
• Количество фаз в сети квартиры (дома).

Если с этим разобрались, пора приступить к расчёту. Первый шаг, расчёт по токам короткого замыкания. Здесь ток, это напряжение в отношении к сопротивлению сети с учётом времятоковой характеристики.

• U –напряжение сети (220/380 В);
• R – полное сопротивление сети, рассчитанное как длина электропроводки, сечение провода и поправочный коэффициент потерь.
• k – поправочный коэффициент для автоматических выключателей.

Поправочный коэффициент k может принимать следующие значения:

Напомним, что маркировка автоматов поможет применить значение К, а наша статья о сечениях проводов и о том, что изоляция тоже имеет сопротивление . помогут рассчитать R. Для примерной оценки достаточно приблизительных значений.

Это значение даст нам оценку сверху, то есть значение, при котором автомат точно не включится, даже если пытаться его включить вручную. Полученная цифра важна для того, чтобы не установить в щиток автомат с током 45А, если 32 будет пределом. Автомат просто не отключится, даже когда вся проводка уже оплавится.

Теперь рассчитаем номинальный ток автоматических выключателей, как соотношение силы тока к суммарной мощности потребителей с учётом поправочного коэффициента пропорционального потребления этой мощности:

Для квартиры, в которой Р равно 3,4 Квт (стандартное потребление) на линию, автомат будет иметь 4,55*3,4 = 15,47 (16) А .

Этот расчёт отлично иллюстрирует ГОСТ Р 50345-2010 . который также регламентирует температурные условия эксплуатации, для учета изменения других номиналов автоматических выключателей и изменения (пиковых бросков) входного напряжения.

Останется в расчёте принять во внимание категорию автомата по времени, та самая номинальная временная отключающая способность автоматического выключателя, возможно, взять с запасом, выбрав более дорогой, но более быстрый, и мы получим примерный набор параметров:

• Сила тока не более 16А (не менее 25, 35 и т.д.);
• Напряжение не более 250, не менее 205 и т.д.;
• Сечение проводов не более 2,5 (или другое значение), при длине электропроводки в 110 метров (значение приведено как пример).

Останется учесть наличие в контуре защиты УЗО, для исключения поражения током человека и недопущения утечек, добавить к УЗО автомат защиты . который будет вне линии, а защищать именно УЗО, предусмотреть возможность ручного обесточивания всей сети и можно приступать к проектированию силового щитка.

Основные понятия номинальных токов и характеристик автоматических выключателей

Для начала приведем график, на котором отражено время отключения автомата в зависимости от соотношения токов в системе и температур. Это, так называемая, время токовая характеристика .

Заштрихованная зона — это место, в котором питание отключает электромагнитный расцепитель тока. Зависимость времени от токов примерно прямоугольная, что говорит о слабой задержке отключения ввиду прочих факторов. Одновременно видно, что в этой зоне автомату сложно принять решение отключать питание или нет.

Страховкой от ошибки служит тепловой расцепитель. Он, перегревшись, обесточит линию, даже если номинальный ток автоматического выключателя не превысил критических значений. Как раз отсутствие такого превышения и приводит иногда к тому, что отключение питания не происходит. Для того чтобы своими руками не установить в щиток мину замедленного действия и необходимо понимать, как правильно рассчитать номиналы автоматических выключателей . и что необходимо учесть, даже если Вы уверены в расчёте.

Например, температурные интервалы. Если посмотреть на эту таблицу, хорошо видно как меняется допустимая номинальная отключающая способность автоматических выключателей при изменении температуры.

Обратите внимание, что при повышении температуры автоматы плавно уходят вниз, то есть снижается сила тока, при которой будет отключение питания. При охлаждении зависимость менее линейна, но примерно похожа

То есть номиналы при отрицательной температуре ВЫШЕ .

Эту температурную шкалу необходимо учитывать для того, что бы понимать, как выбрать автомат для уличного щитка в частном доме. Иначе зимой даже электрический чайник подожжет дом.

Вы удивитесь, но ничего особенного тут нет. Это то самое, что известно в электротехнике как явление сверхпроводимости. Ряд проводников при охлаждении до сверхнизких температур становятся сверхпроводниками, утрачивая сопротивление. В бытовых условиях это заметно при охлаждении электромагнитного расцепителя до температур ниже 25 градусов. Это не так страшно, просто об этом надо помнить.

1. Номинальный ток автоматических выключателей — это параметр, при котором автомат никак не реагирует на питание участка сети, являясь, по сути, пассивным сопротивлением.
2. Номинальное напряжение — это производный параметр, который позволяет автомату избегать «паразитного отключения» в случае резкого изменения входного напряжения. При этом силы тока также меняются, и в сетях с проблемными напряжениями постоянные отключения были бы неизбежны.
3. Температура в катушке теплового расцепителя, которая может расти вне зависимости от регистрируемых электромагнитом перепадов тока, и станет причиной отключения питания.

Эти три параметра как раз та самая защита, которая позволяет быть уверенными в своевременном отключении питания проблемного участка цепи. Если сказать простыми словами, то автомат внимательно следит за силой тока в охраняемой цепи, сравнивая силу тока, напряжение, рост потребления и даже нештатные изменения токов утечки, если это дифавтомат .

В ситуации, когда ток начинает расти, автомат настораживается, и несколько синусоид очень внимательно следит что происходит. При этом электромагнитный расцепитель также приводится в состояние «повышенной готовности». Если ситуация не изменилась – питание отключается. Это тот самый график выше – время срабатывания выключателя. Задержка нужна не потому, что современные материалы не позволяют обеспечить мгновенное обесточивание, а для того, чтобы пусковые токи бытовых приборов не приводили к отключению питания.

Отсюда ещё одна номинальная отключающая способность автоматических выключателей избегать ложных выключений – способность отделить включение прибора от проблемы в сети. Время отключения, как характеристика, позволяющая автомату не сгореть, при кратковременном изменении параметров тока превышающих номинальные.

Теперь посмотрим на устройство автоматического выключателя:

На этом рисунке хорошо видно, что даже при отказе теплового и электромагнитного расцепителей, невозможности ручного отключения, при перегреве автомата произойдёт расплавление плавкого проводника. Да, при этом автомат выйдет из строя и своими руками его уже не починить, но задача отключения питания будет выполнена. Несмотря на то, что наличие этой страховки не включено в параметры, это тоже номинальная отключающая способность автоматического выключателя – время выгорания резервного проводника. Все эти параметры и есть номиналы автоматических выключателей, которые необходимо учитывать, прежде чем выбрать и установить автомат в свой щиток.
