Дровяные печи длительного горения

Лучшие производители и бренды

Среди предприятий, выпускающих качественную продукцию, пользующуюся спросом у покупателя, самые прочные позиции на рынке занимают следующие компании.

ЭкоКамин

Отечественный производитель. На рынке более пятнадцати лет. По мнению покупателей, продукция не только качественная, но и имеет эстетически приятный внешний вид. Именно на этих факторах держится популярность моделей серии Бавария.

 Fireway

Российская компания, специализирующаяся на выпуске каминных печей из чугуна. Существует с 2008 года. Преимущество изделий – в их компактности, но в то же время мощности. К примеру, знаменитый GUNTER «всеяден» – работает на дровах или спрессованном топливе – и способен обогреть помещение площадью более 100 квадратных метров.

Jotul

История этого норвежского бренда началась более 150 лет назад. Продукцию этой компании знают во всем мире. Ассортимент широк – от небольших по мощности моделей от 7 кВт до более серьезных каминов длительного горения. Инженерные новинки с функцией вторичного дожига топлива и самоочистки каминного окна сразу приобрели популярность

Немаловажное значение имеет гарантия на продукцию. Jotul предоставляет гарантийный срок до 10 лет

Tim Sistem

Сербская компания. Металлические печи этого производителя заслуживают благожелательные отзывы покупателей. Качественный материал, стильный дизайн, дополнение отопительного прибора вспомогательными элементами, к примеру, варочной поверхностью, ящиком для хранения дров, – вот что такое продукция Tim Sistem.

Guca

Еще один сербский концерн. Существует с 1958 года. Предприятие с высокотехнологичным оборудованием считается одним из лидеров в Европе. Один из принципов Guca – идти в ногу со временем, постоянно внедрять инновации.

La Nordica

Итальянский бренд. На рынке свыше 50 лет. Как заявляет производитель, принципы работы – это экономичность, эффективность и бережливое отношение к окружающей среде.

МЕТА

Торговый знак российского производителя. Группа МЕТА на рынке более двадцати лет. Ее специализация – проектирование и производство каминов, печей-каминов и каминных топок. Отечественный покупатель отмечает такие плюсы продукции как высокое качество и бюджетные цены.

Kaw-Met

Польская фирма. Существует с 1981 года. В Восточной Европе это один из лучших производителей чугунных каминов и печей. Отличительная особенность конструкций Kaw-Met – встроенная шиберная заслонка с фиксатором. Продукция компании пользуется спросом у покупателей.

TMF

Отечественная компания, расположена в Сибири. Как заявляют конструкторы предприятия, «природная смекалка и инженерный опыт сибиряков достойны признания в качестве международных профессиональных стандартов».

Thorma

Словацкая компания со столетней историей и хорошей репутацией. Обычно чугунные изделия «одеты» в керамику. Это обеспечивает каминам и печам долговечность и придает особый шарм. Весят конструкции немного, поэтому при их установке не требуются дополнительные работы по укреплению фундамента.

Бранденбург

Бренд Уральского завода печного оборудования. Предприятие предоставляет на продажу более 100 наименований ассортимента. Товары недорогие, но качественные, поэтому нашли своего покупателя.

Конструкция дровяных печей

  1. Топка (топливник, топливная камера).

    Конструктивный элемент печки, предназначенный для сгорания топлива. Многие любители парной убеждены, что лучшая дровяная печь для бани та, которая имеет дверку топки из огнеупорного стекла. Почему, мы уже говорили выше.

    Рекомендуется подбирать каменки с топливником, сужающимся книзу. Делается это для того, чтобы прогоревшие дрова беспрепятственно падали на колосник.

  2. Колосник.

    Часть печки (как правило, отлитая из чугуна, чтоб спокойно выдержать большие температуры), на которой лежат тлеющие угли. Главная функция этого приспособления – это подавать воздух, для того, чтоб нижние из слоев горящих поленьев, либо брикетированного топлива, не гасли.

Зольник.

Камера в дровяной печке, в которой накапливается зола. Лучшая его конструкция – выдвижной ящичек, которым часто оснащаются печи для бани дровяные финские. Из него можно выбросить отходы, не прибегая к старомодным и сложным методам их извлечения особыми приспособлениями.

Каменка.

Пирамидальный лоток, имеющий большой объем. Лежащие в нем раскаленные камни, при добавлении на них воды, травяных настоев, разбавленного пива, обеспечивают помещение необходимым паром. Обычно для каменки применяют диабаз, перидотит, талькохлорит. Элитным считается полудрагоценный камень – жадеит.

Дымоход.

Он является обязательным конструктивным элементом всех печей на дровах. При его помощи удаляются продукты горения и угарный газ.

Ведущие производители оборудования для парных выпускают дымоходы из нержавеющей стали, а также высокотехнологичной керамики. Если вы хотите сэкономить, то отводную систему для дыма можно сделать и самостоятельно.

Эксплуатация и уход

Для того, чтобы обеспечить максимальный КПД, следует поддерживать хорошее состояние печи, использовать только сухое топливо, правильно его загружать и следить за образованием конденсата. Перед началом топки необходимо очистить зольник. Полную чистку следует производить раз в полгода.

Условия правильного использования:

  1. Дымоход должен иметь достаточную высоту, обеспечивающую тягу.
  2. Диаметр дымовой трубы нужно выбирать равным диаметру шибера (дросселя) котла.
  3. Труба обязательно должно иметь прямой вертикальный участок на расстоянии 2 и более метров от шибера.
  4. Весь дымоход, находящийся выше шибера, нужно утеплить и проследить за герметичностью его стыков.
  5. Котел установливают четко горизонтально без наклонов в какую-либо сторону.
  6. Перед отопительным прибором нужно положить металлический лист.
  7. Нельзя горящее или тлеющее вещество тушить водой. При необходимости нужно использовать песок или полностью перекрыть отверстие для подачи воздуха.

Важный фактором нагрева печи является влажность дров. Использование плохо высушенного древесного материала приводит к образованию большого количества сажи на стенках топливника и выпадению конденсата. Смесь влаги и сажи — очень агрессивная среда, которая быстро разрушает стенки топливного отсека, поэтому будет требоваться постоянная чистка.

Как увеличить время горения и КПД

В большинстве случаев котлы от производителей уже поступают с выставленными заводскими настройками, которые не всегда правильно коррелируются с условиями эксплуатации и используемым топливом. Из-за этого может возникнуть ситуация, когда заложенный в устройстве потенциал не раскрывается полностью. В таком случае потребуется изменить первоначальные настройки.

Явными признаками необходимости перенастройки являются:

  1. Закладка заканчивается спустя 3-4 часа при оптимальной влажности топлива.
  2. Дрова не сгорают полностью, остаются крупные фрагменты.

Если котлу понадобилась перенастройка, то лучше обратиться к специалисту. Самостоятельные попытки могут привести к еще более плачевному результату.

Как правильно загружать топливо

При правильной закладке даже небольшие по мощности агрегаты способны отапливать дом на протяжении 6–12 часов. Но есть модели, предполагающие закладку топлива один раз в сутки. Рассмотрим детально этот процесс на примере дров, с остальными видами топлива все происходит аналогично.

Порядок действий:

  1. Весь объем топливной камеры нужно плотно заполнить. Поверх крупных фрагментов нужно уложить щепу и бумагу.
  2. Затем нужно произвести розжиг. В отличие от обычных печей, в пиролизных котлах поджигают закладку сверху, а не снизу.
  3. Во время розжига топочная и поддувальная дверцы должны быть открыты полностью. После того, как дрова разгорелись, нужно полностью закрыть топку и установить задвижку так, чтобы началось тление.
  4. Затем открывается вторая задвижка в камере дожига пиролизных газов, что приводит к их самовозгоранию.

Дрова должны быть сухими, а использование влажных приведет к долгому возгоранию и низкой теплоотдаче.

Принцип работы печей длительного горения

Познакомимся с принципом работы отопительной дровяной печи длительного горения для загородного дома. Процесс, который происходит в камере горения, называется пиролизом или газогенерацией. Можно описать это словом «тление», так как концентрация подаваемого кислорода крайне низка, горения как такового не происходит.

Итак, топливо твёрдого вида закладывают в печку и поджигают. Важна роль поддувала при розжиге, нужно, чтобы заслонка была открыта полностью. Сначала осуществляется нагрев и полная просушка дров. Начинается процесс теплоотдачи и выделения горючих газов. Эти газы переходят в верхнюю камеру и сгорают там. В течение 30−40 минут дом должен прогреться. После этого закрывают заслонку поддувала для того, чтобы перекрыть доступ кислорода.

В этот момент можно заложить новое топливо. Режим горения на нижнем уровне максимально полезно использует пиролизный газ. Химические процессы, проходящие в недрах печки в дровяном топливе таковы, что сырьё не сгорает, а в отсутствие доступа воздуха выделяет пиролизный газ, золу и другие элементы. Вся эта горючая масса скапливается наверху в камере горения и отдаёт тепло стенкам печи, в теплообменник или конвектор.

Что сложного в печном отоплении

Печи должны совмещать противоположные свойства. Идеальная конструкция быстро прогревает окружающий объем и долго не остывает, постепенно отдавая тепло помещению. Беда в том, что это невозможно:

  • кирпичная печка греется долго и долго отдает тепло. Получается так называемая теплоемкая конструкция;
  • металлическая печь быстро нагревается — сказывается большая теплопроводность железа и его сплавов. Но накапливает она мало. И постепенно, медленно отдавать не может. Поэтому она перестает работать вскоре после того, как прогорит топливо, заложенное в ее топливник.

Суточный градиент температур (перепад) в помещении, которое греет чугунная или стальная печка, получается очень большим. Человек испытывает серьезный дискомфорт в таких условиях. Поэтому почти все улучшения этой схемы сводились к тому, чтобы продлить время активности. Проще говоря, чтобы в топке дольше происходило горение.

И снова шероховатость — получается слишком неэкономично. Решили замедлить процессы горения.

Замедлить сгорание в любой печке очень просто. Достаточно ограничить в зону горения поступление кислорода. Сделать его минимальным. Это в теории. На практике снова ничего хорошего.

Несоблюдение простых законов эксплуатации и попытки удлинить горение только за счет ограничения подачи кислорода приводят к серьезным последствиям. Тем же чревата неправильная регулировка печи.

Топка — это реактор печи. Если кислорода недостаточно — не развивается нужная температура. Как следствие — не все сгорает, что может гореть. Эти несгоревшие остатки просто выбрасываются в трубу и оседают на стенах печи.

Происходит следующее: температуры и кислорода недостаточно для полноценной реакции горения, но вполне хватает для сухой возгонки. Это приводит к распаду сложных углеродов и их преобразованию на более простые и летучие фракции. Тоже топливо, но только немного иное по составу и фактуре. И оно тратится бесполезно.

Еще нюанс. В некоторых кирпичных печах для отбора тепла у топочных газов, их пускают по долгому и извилистому пути — дымооборотам. В теории, можно сделать точно так и в металлической конструкции — но снова выйдет так себе.

Топочные газы, хоть они и очень сложны по составу, ведут себя как атмосферные. То есть, проходя по кирпичному каналу, по-своему утепленному (за счет медленной теплопередачи в кирпичном массиве), газы нормально себя чувствуют до конца пути. Даже, если в начале было холодновато. Они нагреют стенки канала и дальше пойдут по теплому.

У металлической конструкции с отличной теплопередачей такого не выйдет. Только канал прогрелся — все тепло передалось внешнему окружению, и требуется греть заново. Эффект сродни тому, что можно наблюдать на одинарном оконном стекле в холодную погоду — конденсация. Только конденсируется не вода, а сажа и смолы.

Достаточно быстро долгий металлический канал без утепления зарастет изнутри. А если его утеплить, то пропуск газов вообще теряет всякий смысл. Тепло останется внутри и ничего не согреет. Выйдет работа ради работы.

Конечно, газы в металлической печи тоже заставляют плутать. Хотя бы для того, чтобы замедлить их движение и не направлять напрямую в трубу. Но эти ходы имеют малую протяженность и устроены максимально просто.

Можно заставить тело печи (топку) отдавать тепло максимально интенсивно, применив оребрение и резко увеличив площадь теплообмена. Но это не решает проблемы малого срока действия.

Пришлось задействовать пиролиз. До этого он применялся массово только на мощных промышленных котлах. В результате, соединив каминопечь двух Бенджаминов и пиролизный принцип перегонки и последующего дожигания, получили вполне пригодную для бытового применения печку на дровах. Она лишена большинства недостатков металлической.

Принцип примерно следующий: в топке при недостатке кислорода идет горение, обеспечивающее пиролиз. Продукты пиролиза переходят в следующее отделение печи, отделенное перегородкой. Туда же отдельно подается кислород — теперь уже с избытком.

Там получается интенсивное дожигание несгоревшего топлива, отчего КПД существенно повышается. В какой-то мере решена и проблема быстрого горения — процесс пиролиза не быстрый.

На рисунке ниже представлена печь длительного горения, работающая на пиролизных газах.

1 — зона горения,

2 — зольник и подача первичного воздуха для горения,

3 — зона дожигания пиролизных газов,

4 — перегородка, удлиняющая ход газов внутри печи и отделяющая зону первичного горения от зоны дожига,

5 — дымовой патрубок,

6 — дверца со стеклом.

Буквами показаны:

а — первичный воздух,

б — вторичный воздух,

в — система чистого стекла, охлаждающая стекло и препятствующая осаждению на нем продуктов горения

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Устройство и принцип действия печи верхнего горения

Твердотопливный агрегат долгого действия с верхним горящим слоем можно изготовить из железной бочки из-под ГСМ, газового баллона или стальных труб большого диаметра. Толщина стенок корпуса должна быть не меньше 4–5 мм, иначе они могут прогореть вследствие высокой температуры. Высота отопительного прибора должна составлять не менее 1 м, поскольку от количества топлива зависит длительность его работы. Тем не менее, не надо стараться соорудить слишком высокий агрегат. Во-первых, его будет неудобно загружать, а во-вторых, слишком толстый слой дров или опилок может снизить тягу настолько, что горение попросту прекратится.

Условно вертикальную печь можно разделить на три рабочих пространства:

  • загрузочная камера — часть корпуса, в которую закладывается топливо. Во время работы высота загрузки уменьшается по мере прогорания брикетов, дров или стружки;
  • зона горения или рабочая зона представляет собой самый высокотемпературный участок. В этом слое горючего материала происходят окисляющие реакции с выделением большого количества тепла;
  • зона отвода горючих газов — пространство с высокой температурой, в котором происходит теплообмен и дожиг продуктов сгорания.

Представленная ниже принципиальная схема котла длительного горения позволяет получить полное представление о его конструкции и принципе действия.

Схема котла длительного горения с вертикальной загрузкой

Для того чтобы ограничить зону горения применяется распределитель воздуха. Это устройство представляет собой плоский металлический круг толщиной 5–6 мм, по центру которого выполнено отверстие для подвода кислорода в рабочую зону. Подача воздуха осуществляется по длинной стальной трубе, выведенной через верхнюю крышку отопительного агрегата. Беспрепятственное движение воздухораспределительного устройства обеспечивается за счёт разности диаметра металлического блина и корпуса агрегата, а высота горящего слоя зависит от ширины крыльчатки. Поскольку последняя определяет воздушный зазор между топливом и поршнем, от её параметров зависит, как быстро будет прогорать топливо.

Распределитель воздуха самодельного котла

Диаметр воздушного канала должен быть не менее 60 мм, в то время как размер отверстия распределителя более 20 мм считается излишним — перенасыщение кислородом увеличивает интенсивность горения, что для агрегата этого типа является недопустимым.

Чаще всего труба распределителя изготавливается с открытым краем, благодаря чему в качестве окислителя используется атмосферный воздух. Место, где воздуховод входит в верхний люк, не герметизируют — свободный доступ кислорода к надпоршневому пространству даёт возможность сгорать летучим углеводородным соединениям. Существует и вариант, когда воздух в зону горения проходит из верхней камеры, где он предварительно подогревается. Такая конструкция повышает производительность отопительного прибора и делает его работу более стабильной. Количество кислорода регулируют специальной заслонкой, установленной в окне подачи воздуха.

Для отвода продуктов сгорания верхнюю часть котла оборудуют дымовым каналом с небольшим горизонтальным участком. Как правило, 50–60 см прямой трубы достаточно для того, чтобы ослабить тягу. Несмотря на то, что в печах этого типа полнота сгорания топлива достигает 90–95%, периодически требуется удалять пепел и золу, которые скапливаются на дне установки. Для этого в нижней части корпуса делают окно и устанавливают герметичную дверцу.

Обзор моделей

Решая, какие печи для дачи на дровах выбрать, стоит изучить цены и отзывы. Нельзя ставить рядом с теплообменником воспламеняющиеся материалы. При этом расстояния от поверхности стены до дверцы должно быть не менее 1,1-1,3 метров.

Цена изделий зависит от мощности, дизайна и определенных производителей. Оборудование с кованными изделиями подходит для разнообразных интерьеров. Для прогревания гаража или дачи можно подобрать модели попроще.

Чугунные конструкции более дорогие, но превосходят по качеству оборудование из стали. Чаще всего можно встретить французских и итальянских производителей. Из русских моделей пользуются популярностью изделия Гефест и Мета.

Некоторые модели имеют дверцу сбоку для загрузки дров

Печи для бани бывают финскими и русскими. Из финских компаний стоит выделить Харвиа и Кастор. Из русских конструкций выделяется Жара. Русская компания Термофор предлагает модели из жаростойкого материала, которые отличаются современным дизайном. К бюджетным вариантам относится Теплодар. Для гаражей часто применяются самодельные конструкции: буржуйку или бубафоню.

Стоит учитывать, что гарантия от компаний не распространяется на элементы, износ которых зависит от качества топлива. Это колосники, прокладки из вермикулита и футеровку.

В таблице представлены модели некоторых производителей и стоимость на них.

Изображение Производитель Модель Объем отапливаемого помещения, м3 Стоимость, руб.
Термофор, Россия Огонь-батарея 5 100 14 000
Термофор, Россия Золушка 50 6 700
Теплодар, Россия Топ-модель 140 100 12 500

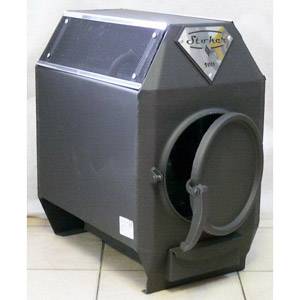

Ермак, Россия Ермак-стокер 300 15 600
Булерьян, Канада Булерьян 02 400 9 200
Гуга, Сербия Прометей 250 26 700
Мета, Россия Нева 100 18 000
ABX, Чехия Кабоурек 120 30 000

Металлические конструкции сильно отличаются  от печей из кирпича для дачи на дровах. Фото позволяют увидеть разные варианты. Все модели из металла являются конвекционными. При этом печка обогревает помещение не только с помощью излучения, но и с применением воздуха, который продвигается между стенками кожуха. Чтобы понизить риск выделения дымовых выхлопов, конструкции снабжаются специальными форсунками.

Такое устройство имеют практически все заводские печи

Watch this video on YouTube

Изготовление печи своими руками

Печь отопления длительного горения достаточно просто можно изготовить своими руками. Чаще всего в качестве основы выступают стальные бочки, отработанные газовые баллоны или трубы большого диаметра. Главный критерий выбора — толщина стали (минимум 5 мм). Высота предполагаемого агрегата — не меньше 1 метра. От количества топлива напрямую зависит длительность работы оборудования.

Расчет параметров

Параметры легко можно рассчитать используя нижеприведенный чертеж, который отражает внутреннее устройство печи со всеми необходимыми размерами.

Инструменты и материалы

Перед началом сборки следует внимательно продумать и подготовить весь необходимый инструмент.

Для работы понадобятся:

  1. Трансформатор или инвертор сварочный.
  2. Угловая шлифовальная машинка (УШМ), в простонародье «болгарка».
  3. Круг для УШМ.
  4. Дрель и набор сверл по металлу.
  5. Молоток и наковальня.
  6. Уровень, отвес и рулетка.

Если конструкция отопительного агрегата предусматривает обустройство водяного контура, то дополнительно требуется запастись листовой сталью и двумя резьбовыми патрубками для врезки котла в гидравлическую отопительную систему.

Также необходимо приготовить материалы:

  1. Стальная емкость большого объема со стенками толщиной от 5 мм.
  2. Металлическая труба диаметров не менее 60 мм.
  3. Стальная труба диаметром 100 мм.
  4. Стальной швеллер или уголок 50–60 мм.
  5. Металлический лист толщиной не менее 5 мм, размерами немного большими чем диаметр корпуса.
  6. Лист стали толщиной 3 мм.
  7. Петли для дверцы.

После установки вокруг печи делают отражатель, но планируют его до проведения замеров и сварочных работ.

Выбор места

Устанавливать печь следует с соблюдением всех правил пожарной безопасности. Не следует устанавливать агрегат возле горючих предметов и рядом со стеной.

Конструкция печи довольно тяжелая и перед установкой понадобится сделать фундамент. После его установки можно приступать к созданию отражателя. Он поможет равномерно распределять тепла по комнате. Для его изготовления подходит любой жаростойкий материал, например, кирпич.

Сборка печи

После завершения всех приготовлений можно приступать к непосредственной сборке.

Основные этапы:

С помощью болгарки аккуратно срезается верх от бочки, в дальнейшем он понадобится для создания крышки.
Из листа стали толщиной 5-6 мм вырезается распределитель воздуха — круг меньшего диаметра, чем сама бочка. Края среза тщательно зачищаются.
По центру вырезанного распределителя воздуха делается отверстие диаметром 20 мм, к нему приваривается труба для подачи воздуха в зону горения.
С обратной стороны плоского поршня привариваются четыре лопасти, которые не должны выступать за пределы воздухораспределителя. Благодаря им между металлическим блином и дровами будет находиться воздушный зазор, необходимый для горения топлива.
Из отрезанной ранее верхушки бочки изготавливается крышка. Для этого с внешней стороны по всему контуру приваривается металлическая полоса

Важно, чтобы ее диаметр позволял свободно установить верх печки на корпус.
В крышке прорезается отверстие на несколько миллиметров большее, чем воздуховод. После приваривается ручка на люк для закладки топлива.
В нижней части корпуса вырезается люк для чистки печи

Надо постараться обеспечить точное прилегание дверцы к корпусу. Для этого по периметру приваривается металлическая полоса и петли. Устанавливается задвижка.
С другой стороны печи, на расстоянии 50–100 мм от ее верхнего среза, врезается дымоотводный патрубок из куска стальной трубы, в которую с небольшим натягом будет входить дымоход.

На этом изготовление твердотопливного агрегата вертикального типа можно считать завершенным. Остается установить агрегат на место и присоединить дымовую трубу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
