Подвесы для потолка армстронг и элементы каркаса

Расчет комплектующих потолка Армстронг.

Расчет комплектующих для монтажа подвесного потолка Армстронг Вы можете выполнить на странице «Калькуляторы» на нашем сайте.

Также, зная площадь и периметр помещения, Вы можете рассчитать количество комплектующих сами, умножив площадь на соответствующие коэффициенты.

Для несущего профиля: 0,24*S

Для профиля поперечного 1,2м : 1,4*S

Для профиля поперечного 0,6м: 1,4*S

Для подвесов: 0,7*S

Для углового профиля: 0,66*P .

Обратите внимание, что данные формулы подходят для расчета комплектующих к подвесным потолкам в прямоугольном помещении. Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно

Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно.

Если у Вас возникают трудности при расчете комплектующих для потолка армстронг, сообщите нашим менеджерам параметры вашего помещения или пришлите нам схему, и мы сами рассчитаем необходимое количество профилей, подвесов и уголков для подвесного потолка.

 Купить необходимое количество комплектующих для подвесного потолка Вы можете в нашей компании по продаже строительных материалов.

Светильники для подвесных потолков

Схема монтажа подвесного потолка армстронг может включать не только каркас и декоративные плитки, но и осветительные приборы. Существует два типа светильников для этих конструкций:

• встраиваемые;
• наружные.

В большинстве случаев выбирают первые, так как они гармонично вписываются в общий дизайн потолка. В этой категории (встраиваемых) есть три типа светильников:

• люминесцентные;
• светодиодные;
• точечные.

Подвесные потолки армстронг, монтаж которых предусматривает устройство светильников, могут быть оснащены рассеивателями. Это дополнительные элементы конструкции: тонкие пластины, которые устанавливают под нижней плоскостью осветительных приборов. Рассеиватели бывают разными, с поверхностью типа «колотый лед», «призма», опаловые, матовые.

Потолок армстронг, размеры и несущая способность которого позволяют устанавливать светильники наружного типа, должен быть усилен дополнительными подвесами, которые крепят на расстоянии 20 см от стенового профиля на каждой поперечной рейке. Демонтаж потолка армстронг начинают с демонтажа наружных осветительных приборов.

Наиболее популярны люминесцентные светильники. В них установлены 4 лампы. В стандартной комплектации это Т5 на 14 Вт или Т8 на 18 Вт. Процесс включения-выключения может осуществляться как с помощью обычных выключателей, так и с применением электронных автоматических устройств.

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении равен 60х60 см, для высотных потолков, например, в промышленных помещениях или в развлекательных учреждениях, могут использоваться панели Армстронг размером 60х120 см. Конструктивно такой потолок ничем не отличается от предыдущего, единственно, что меньше поперечных планок и больше установлено проволочных подвесов.

Основные характеристики стандартной плиты из минерального волокна:

• Толщина- 12-15 мм;
• Влагостойкость – содержание водяных паров в воздухе до 70%;
• Теплопроводность – 0.05562 ВТ/м*оС;
• Звукоизоляция – до 54 Дб.

К сведению! Панели из волокна — самые дешевые, легкие и доступные, поэтому половина всех потолков Армстронг строится именно на вермикулите и минволокне.

Из недостатков можно отметить крайне низкую механическую прочность и устойчивость к влаге. Стоит один раз уронить плиту или залить ее водой, как материал полностью или частично выходит из строя.

Расчет количества комплектующих для Армстронга

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартной толщины 12 мм, но может быть и 8 мм, и 22 мм. Соответственно, отличается и масса конструкции. Например, вес подвесного потолка Армстронг на 1 м2, при использовании облицовки из ПВХ или минерального волокна, составляет 2,75 кг, металлические панели затягивают до 6 кг.

Вес 1 м2 потолка Армстронг с панелями в винтажном исполнении, например, из минерального стекла, может достигать 11 кг. Декоративные панели всегда идут в комплекте с несущим профилем. Кромка плиты должна соответствовать форме опорной полки, иначе уложить материал на каркас будет невозможно.

Из наиболее популярных моделей Stepped, Tegular, Square последнюю чаще всего используют для самостоятельного изготовления потолка Армстронг из-за простой схемы монтажа.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Виды профиля

Самый распространенный вид монтажных реек – комплект Prelude. Чаще всего система с открытым фланцем рейки монтируется с использованием комплектов Prelude 15 и Prelude 24 (Т15 и Т24). Отличаются они шириной нижней горизонтальной полки направляющей, на которую укладывается плита. В стандартном варианте для пролетов до 4 м используют рейку с высотой вертикальной стойки 43 мм, а для больших пролетов в качестве продольных реек берут усиленный профиль Prelude Sixty2 с высотой стойки 63 мм. Для больших помещений каркас собирают с использованием усиленной рейки с широкой видимой полкой Prelude 35. Аббревиатура TLX, XL2, TL означает тип поперечного соединения реек (крючковая, щелчковая фиксация).

В комплекте с направляющими Т15/Т24 используют пристеночный угловой профиль ПУ 19/24 мм.

Комплект Prelude

Дизайнерские рейки Армстронг для прямых конструкций Silhouette 15 XL и Interlude 15 XL имеют выступ (прорезь). Видимый каркас такого подвесного потолка делает расшивку красивее.

Для выполнения отдельных парящих подвесных конструкций используют наборы Axiom. В них для направляющих берут рейку Т15 (Т24), а для оформления периметра модульного набора используют специальный прямой или гибкий декоративный профиль.

Для больших площадей (ангары, аэропорты) совместно с рейкой Т24 или как самостоятельный конструкционный материал используют широкий профиль Bandraster (ленточно-растровая конструкция). Ширину такой направляющей можно выбрать от 50 до 150 мм, в зависимости от длины пролета и дизайнерских задач по оформлению расшивки.

Bandraster

Комплектация конструкций со скрытым каркасом может включать обычную рейку Prelude 24 или специальные планки, называемые системой Z. В любом случае для подвесного потолка со скрытым каркасом используют модули, имеющие специальную кромку с пазами с двух противоположных сторон.

Каркас с зажимными планками для монтажа металлических плит

Особый тип представляет скрытая двухуровневая система, в которой металлическая панель крепится к зажимным планкам. Несущие направляющие представляют собой клипсы, в которые вставляются кромки металлических модулей.

Для привязки к гипсокартонным конструкциям или для выполнения многоуровневого потолка используют декоративные переходные элементы Axiom.

При работе с плитками для подвесного потолка со скрытой полкой несущей рейки устанавливают ступенчатый пристенный уголок.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

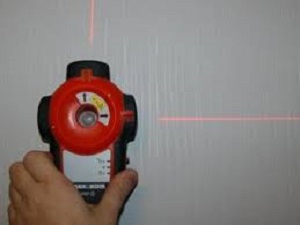

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.

Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).

На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.

На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.

Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.

Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Технические характеристики

Выбирая потолки армстронг, обращают внимание на следующие показатели:

• Светоотражение — в отдельных моделях плит уровень достигает 85%, что позволяет экономить на освещении до 25% электроэнергии. Лучше всего отражают свет гладкие белые плиты Plain, Retail Board, Scala Winter.
• Звукопоглощение — означает преображение звуковой энергии в тепловую (делится на классы А — Е). Наивысшим показателем характеризуются плиты ОР пониженной плотности;
• Теплопроводность — 0,056 Вт/м*°С.
• Звукоизоляция (распределение звука) — уменьшают звукопередачу между соседними комнатами на 43db. Особенно эффективны акустические потолки.
• Влагостойкость — 70-99%. Для помещений вроде кухни, ванной выбирают панели с показателем не менее 95%. Такой потолок не деформируется, сохраняет плоскость. Повышенной устойчивостью к влаге обладают панели Duna Supreme, Newtone, Bioguard.
• Пожарная безопасность — от КМ0 до КМ3. Их применение зависит от класса помещения. Изделия Ceramoguard, Newtone полностью негорючие и устанавливаются даже на путях эвакуации.
• Воздухопроницаемость — различают два класса изделий: А (высокий) — до 25х10-3 кг/м² час Па и Б (низкий) — более 25х10-3 кг/м² час Па.

Большинство технических характеристик указываются в сертификатах к панелям.

Монтаж

Сборка потолка Armstrong начинается с проведения тщательных предварительных расчетов.

Во-первых, необходимо, чтобы покрытие гармонично вписалось в интерьер, а, во-вторых, следует определить, сколько потребуется материала, и какая будет цена. Сначала рекомендуется рассчитать периметр: для этого измеряется длина стен, и цифры округляются до числа, кратного трем. Нельзя забывать, что периметральный профиль можно изгибать и укорачивать в углах.

При непосредственном монтаже учитывается, что профили, которым предстоит взять на себя основной вес, закрепляются только параллельно коротким стенам.

Первый этап начинается с установки профилей по периметру с шагом крепления 0,6 м в случае мягких плит и 0,3 м – в случае жестких. Покрытым метром шнуром создается контур, либо же отмеряется высота пузырьковым или лазерным уровнем, после разрезаются профили для периметра и закрепляются на саморезы в дюбелях или гвозди. Затем осуществляется разметка, и сверлятся отверстия под остальные профили и подвесы.

Следующим шагом обрезанные несущие профили и готовые элементы соединяются в планки, а затем в периметр на горизонтальной поверхности. Планки раздвигаются по длине, а в несущие элементы еще и монтируются подвесы.

Узлы следует располагать не дальше 45 см от стен. Но это может быть невозможно – тогда они монтируются в шахматном порядке. Если конструкция предполагает наличие тяжелых светильников или инженерного оборудования, то используются дополнительные подвески по диагонали. Сам груз располагается ближе к стенам и углам.

Размещение плит начинается только после окончания всех строительно-монтажных работ, включая монтаж напольного покрытия и застекление окон. Что касается температуры, то ей необходимо держаться в пределах 20-30°С, а относительная влажность воздуха должна быть не больше 70%. Сами плиты, в которые заранее вставлены светильники, поднимаются и устанавливаются под наклоном в ячейки на последнем этапе, но если существуют дополнительные грузы, то изначально нужно выполнить их монтаж. Завершается сборка размещением «глухих» плит. Последняя из них поднимается на руках, заводится в отверстие ячейки, выравнивается и опускается.

Красивые примеры в интерьере

• Зеркальные поверхности с серебристым напылением придадут любой ванной комнате атмосферу волшебства и загадки. Продолжит тему молочное стекло с подсветкой за потолком, которое создаст мягкий рассеянный свет и идеально впишется в прихожую, оформленную в песочных тонах и классическом стиле.
• Чередование белых и красных плит, в которые врезаны светильники, разнообразит даже самую скучную и вытянутую кухню. Благородный интерьер гостиной дополнят деревянные плиты «под ламинат».
• Большие плиты с нанесенным фотоизображением крон деревьев станут ярким акцентом в прихожей, а мультяшные персонажи, поселившиеся под потолком, украсят любую детскую. Однако если комната уже перегружена яркой мебелью и предметами декора, то стоит остановиться на белом потолке.

Монтаж потолка Armstrong смотрите в видео ниже.

Фактура

Оптимальным выбором при отделке помещений общего назначения является фактура с хаотичным тиснением, как, например, у потолка Armstrong Bajkal или чисто белое гладкое полотно «Retail» компании Armstrong.

Аналогичные простые модели встречаются и у китайских, так и у европейских производителей. Такие фактуры позволяют заменять плиты по необходимости, не нарушая общий фактурный рисунок.

В зависимости от Вашей архитектурной и дизайнерской задачи, существует множество самых различных вариантов: с перфорацией, кальцидной крошкой, матовые, глянцевые, и многие другие – на любой вкус.

Технология монтажа

Перед тем как собирать Армстронг, на стенах нужно отбить уровни, чтобы дальнейшая работа проходила без осложнений. Для этого применяется лазерный уровень. Начинают разметку от самого низкого угла чернового потолка. В углу вниз откладывают среднее значение длины подвеса, чтобы его можно было свободно регулировать вверх и вниз. От этого места в обоих направлениях по стенам откладывают линии до углов, а затем продолжают их на сопряженных с ними стенах. В последнем углу линии должны соединиться в одной точке.

Далее переходят к установке пристенного L-образного профиля Армстронг. Его закрепляют на дюбелях с саморезами или анкерами с отступом в 50 см. При этом полка расположена снизу. Она должна совпадать с линией разметки на стене. При прохождении через угол полочку профиля нужно надрезать и изогнуть его.

Следующим шагом крепят подвесы для потолка Армстронг, на которые в дальнейшем будут фиксироваться несущие профили. Места крепления профилей лучше заранее отметить на стенах. Подвесы крепят по направлению короткой стены на расстоянии 120 см между ними. Чтобы было удобнее работать, стоит выполнить разметку согласно схеме монтажа потолка Армстронг. На потолке прочерчивают линии прохождения профиля, а на них отмечают места установки подвесов. В результате между ними должно быть расстояние не больше 1,2 м с каждой стороны, а также не более 60 см от крайних подвесов до любой стены. Фиксируют эти элементы саморезами с дюбелями или анкерами. В потолке просверливают отверстие и вставляют крепежный элемент в ушко штанги.

Если в потолке планируется монтаж тяжелых светильников или коробов вентиляции, для них нужны отдельные подвесы. Их размещают со смещением относительно основных элементов для крепления каркаса. Поскольку крючок подвеса тоже занимает некоторое пространство, его стоит закрепить, слегка сместив в сторону относительно монтируемого элемента – примерно на 5-10 см.

Теперь переходят к монтажу несущих профилей по предварительно сделанной разметке. Закрепляют несущие профили на крючках подвесов за специальные отверстия в профилях. Края несущих планок должны ложиться на полки стеновых профилей. Если длины одного профиля недостаточно, его наращивают, используя стандартный замок. Излишки отрезают.

После этого нужно тщательно выровнять все профили по уровню. Для этого регулируют длину подвесов с помощью зажимов-бабочек. Для этого «бабочку» сжимают, передвигают штангу и крючок до требуемого положения, а затем отпускают зажим, чтобы зафиксировать длину. Горизонтальность потолка контролируют по туго натянутому шнуру и уровню.

Следующий этап – создание каркаса из продольных и поперечных профилей. Длинные продольные профили (120 см) фиксируют между несущими планками с отступами в 60 см. Возле стен расстояние лучше сделать симметричным с обеих сторон, либо таким, чтобы свести к минимуму подрезку крайних плит. Поперек продольных, также с шагом 60 см, закрепляют поперечные профили (короткие рейки 60 см длины). Для стыковки используют стандартные крепления.

Дальнейшая работа по устройству подвесного потолка Армстронг состоит в монтаже встраиваемых элементов в образовавшиеся ячейки каркаса. Если над чистовым потолком проходит электропроводка или вентиляционные воздуховоды, их необходимо вывести к месту дальнейшего подключения. Как правило, вместе с подвесными потолками Армстронг используют светодиодные, растровые или люминисцентные осветительные приборы размером 59×59 см. Чтобы установить такой светильник, его нужно слегка наклонить и завести в ячейку по диагонали. Затем прибор поворачивают, совмещая с ячейкой, и укладывают на профили. Затем через соседнюю ячейку выполняют подключение светильника к электропитанию.

Некоторые предпочитают устанавливать точечные светильники. Такие осветительные приборы врезают непосредственно в плиту. В ней нужно вырезать отверстие подходящего диаметра, зафиксировать прибор и установить плиту на место. Сквозь соседнюю ячейку можно подключить светильник. Аналогичным образом устанавливают воздухозаборники для систем вентиляции.

Последний этап – заполнение ячеек каркаса плитами. Каждую плитку слегка наклоняют относительно ячейки и по диагонали заводят в пространство над каркасом. Затем плитку поворачивают так, чтобы она совпала с ячейкой по форме. Если сборка каркаса выполнена правильно, плиты ложатся без каких-либо усилий.
