Пошаговое руководство по монтажу электропроводки в деревянном доме

Содержание:

Ретро проводка в интерьере

Вообще, чтобы открытая проводка хорошо смотрелась, надо очень постараться. Ведь все находится на виду, все огрехи бросаются в глаза. Если ретро-проводка делается в деревянном доме, то от каждого неверно закрученного шурупа остается след, который замаскировать сложно.  Потому перед началом работы нарисуйте все на плане, перенесите всю разметку на стены и только потом начинайте. Если вы не уверены в том, правильно ли вы разместили розетки/выключатели, не знаете хорошо ли они будут выглядеть именно в этом месте, попробуйте закрепить под потолком шнур (хоть на малярный скотч, хоть очень тонкими гвоздиками). Так можно будет с большей вероятностью представить как все вместе будет смотреться.

Комбинированный вариант — в трубах и без

Еще момент. Если деревянный дом еще «садится», провода натягиваете. Если сруб уже отстоялся или сложен из клееного бруса и усадки ожидать не стоит, лучше провода не натягивать. Они не должны провисать, но и слишком натянутыми быть не могут. В общем, удачи! А для вдохновения несколько фото того, как можно сделать ретро проводку.

Фото интерьеров

Всегда лучше посмотреть несколько уже «готовых» помещений. Так проще понять что же именно вам нравится, а что нет, составить предварительное представление о том, как все может выглядеть.

Пример разводки снизу — кабель идет под чистовым полом в металлическом коробе, по стенам поднимаются только витые шнуры к месту установки розеток и выключателей

Цвет подрозетника может быть контрастным по отношению к стене, но он также должен присутствовать в других деталях интерьера

Неплохо смотрятся и на обоях, так что ретро проводку можно сделать и в квартире, но стиль должен соответствовать….

Это вариант с пластиковыми монтажными коробками и выключателями

Ретро-проводка может быть сделана в трубах. В них закладывается обычный кабель

Так выглядит ретро проводка из труб в интерьере

Как можно организовать двойную розетку в узком простенке между окнами

На кухне проводка в стиле ретро тоже смотрится вполне органично

Коллекции розеток/выключателей в ретро стиле

Часто на идею оформления всего помещения может натолкнуть конкретная вещь. Если речь идет о специальных электрических монтажных изделиях в стиле ретро, то такой вещью может стать даже розетка или выключатель. Некоторые коллекции и интересные модели разных производителей выложим ниже. Они разные по оформлению, возможно, что-то понравится вам.

Наиболее популярная модель ретро выключателей — так называемая бабочка

Российская фирма Гусев выпускает фарфоровые розетки/выключатели с росписью

Это их электрика в белом с латунными элементами

Еще одна хорошо зарекомендовавшая себя фирма — Сальвадор

Это их интересные сдвоенные розетки

Роспись все-таки смотрится неплохо, но требует чтобы стиль соответствовал

Это фарфоровые выключатели хорошо известно фирмы Legrand. Стиль совсем другой

Есть и такие. Они больше будут сочетаться со стилем модерн или ретро

И такой вариант. Его, кажется, можно вписать даже в классику

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

  1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
  2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
  3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
  4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
  5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Правила выполнения внутренней проводки в деревянном доме

Электроразводка выполняется только на основании схемы, согласованной со специалистами, с минимальным количеством поворотов и изгибов.
Электромагистраль прокладывается исключительно в негорючих материалах.
В ходе монтажа приоритетное значение отводится задачами пожарной безопасности, не столь важное — эстетическими пожеланиями.
Целесообразна прокладка каналов в конструктивных углублениях дверных и оконных проёмов, под плинтусами, накладной облицовкой потолка.

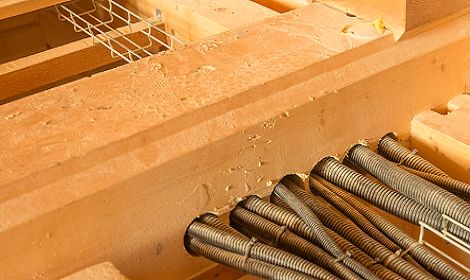

Гофротрубы, используемые в качестве изоляции каналов, в ходе монтажа со всех сторон защищают асбестовыми прокладками. В тех же целях, с учётом расчетной мощности проводки, применяется алебастровая или цементная штукатурка, бетонирование.
Изоляционные трубы с оцинковкой и короба соединяются с помощью резьбы, сварки

Острые кромки защищаются пластиковыми заглушками. Медные защитные элементы в соединении развальцовывают.
Толщина стенок трубы подбирается с учётом сечения жил провода (пример: 2,8мм — для алюминиевой жилы в 10мм2, или медной в 4мм2).
Кабель (вместе с изоляционным слоем) внутри изоляционной трубы должен занимать до 40% внутреннего объёма.
Замер сопротивления изоляции производится дважды: до протяжки по трубе и после.
Распределительные коробки должны оставаться в свободном доступе.
Для скрытой проводки используются провода и кабели с тройным изоляционным покрытием и маркировкой «нг».

Мозаика из дерева для стен. Об этом вы прочитаете в следующей нашей статье.

А в этой статье рассказывается про формы и виды арок из гипсокартона.

Выбор сечения кабеля и его подключение

Выбор сечения кабеля

 Диметр кабеля для проводки, выбор сечения можно, используя два метода – по установленной мощности и по объему потребления рабочего тока. Кстати, последнюю цифру можно также найти в паспорте или руководстве по эксплуатации. Если таких данных нет в технической документации, данные о потребляемой силе токе можно получить, выполнив замеры с применением амперметра.

Выбор сечения кабеля

Важно! Выполняя расчет установленной мощности, желательно учесть возможность увеличения количества бытовой техники в доме сделать определенный запас, как правило, он лежит в пределах 30% от установленной мощности. Это позволит в дальнейшем избежать переделки силовой сети в доме или квартире

Существует прямая зависимость между потребляемым током и диаметром провода, по которому этот ток будет подаваться.

Рассмотрим пример. Предположим, что утром, собираясь на работу, жилец включает чайник, печку, кофеварку. Объем потребляемого тока в это время составит сумму мощностей, которые потребляют эти приборы. В нашем случае она составит 7+8+3=18 А. если учитывать то, что работает холодильник, телевизор и пр., то общая мощность составит порядка 20-25 А.

Подбор автоматики и защиты

Даже качественная проводка, смонтированная по всем правилам, должна быть защищена от колебаний напряжения, перегрузок и утечек. Для этого используются автоматические предохранители, соответствующие характеристикам сети и требованиям безопасности.

Устройство защитного отключения

При утечках, возникающих при прикосновении к неисправной цепи, пробою на корпус или землю, образуется разница между входящим и выходящим током. УЗО определяет ее и сравнивает с максимально допустимой. Если дифференциальный ток равен нулю, утечки нет, аппарат не срабатывает. В противном случае он отключает цепь, подача тока прекращается. Часто причиной аварийной ситуации становится повреждение изоляции проводки.

Схема подключенияУЗО

УЗО защищает не только от поражения электричеством, но и возгорания приборов. Его устанавливают в распределительный щит или подключают через розетку к системе дома.

Автоматы защиты от перегрузок

Это устройство используется, чтобы не допустить перегрев цепи при коротком замыкании или одновременном включении всех приборов. Его нужно подбирать по превышению тока перегрузки и времени отсечки. При этом учитывается максимальная нагрузка при одновременно включенных приборах и допустимая нагрузка на кабель, а также время срабатывания.

Автомат механически отключает электричество при коротком замыкании в цепи. Для световых линий используется устройство типа В с превышением тока отсечки в 3-5 раз к номинальному. Для розеточных цепей типа С отключение предусмотрено при превышении в 5-10 раз.

При коротком замыкании время отсечки не должно превышать 0,4 секунды для сетей с напряжением 220 Вольт, 0,1 — для 380 Вольт. Все характеристики, необходимые для выбора автомата, должны соответствовать ГОСТ 50571.5-94.

Реле контроля напряжений

Скачки напряжения в отечественных линиях — частое явление. Причем аварийное отключение на подстанциях срабатывает через несколько секунд, которых достаточно для выведения из строя большей части домашней бытовой техники. В гарантийный ремонт эти приборы уже не возьмут, поэтому замену сгоревших запчастей нужно будет проводить за свой счет.

Чтобы обезопасить домовые сети от скачка напряжения, встраивается специальное реле контроля. Оно срабатывает при повышении потенциала и почти мгновенно отключает включенные в цепь приборы.

При выборе устройства нужно учитывать:

  • количество фаз в домовой сети;
  • номинальную мощность;
  • время срабатывания;
  • интервал рабочих напряжений;
  • возможность установить напряжение самостоятельно;
  • наличие защиты от перегрева.

Чтобы правильно подобрать реле, нужно также учесть номинальную нагрузку установленных автоматических выключателей. Так для автоматов на 25 А требуется реле на 32-40 А, чтобы защитить дом при скачке напряжения.

Заземление

При монтаже проводки в деревянном доме не стоит забывать о простой, но вместе с тем эффективной защите от поражения электрическим током. Заземление снижает напряжение прикосновения до безопасной величины, отводя его избыток в землю.

В качестве заземляющего контура используются замкнутые, линейные или глубинные конструкции, изготовленные из металлических труб или арматуры. Их погружают на глубину 1,5-10 м недалеко от дома и соединяют с общей системой с помощью главной заземляющей шины.

Можно использовать металлические каркасы фундаментов и опор, скважины, колодцы, коммуникации (кроме газовых трубопроводов). Выбирать конструкцию заземлителя нужно исходя из количества фаз в цепи, характеристик грунта, климатических условий, которые влияют на проводимость почвы.

Защита от ударов молний

Разряд молнии может достигать огромной силы и стать причиной поломки бытовых приборов и пожара. Для деревянных домов это особенно опасно, поэтому защита от подобных явлений природы очень желательна.

Для отведения высокого напряжения от прямых ударов молний на крыше дома устраивается пассивная молниезащита. Конструкция представляет собой вертикальный приемник, отводящий медный или оцинкованный проводник диаметром не менее 8 мм и отдельный контур заземления (желательно несколько). Сопротивление заземлителя — не более 10 Ом.

Молниезащита выполняется из оцинкованных прутков или сетки. Крепится система с помощью специальных держателей над всеми выступающими элементами кровли. При монтаже расстояние от проводника до горючих стен должно быть не менее 10 см. Токоотводящие элементы нужно размещать вдали от входа.

Кабель, его виды и аппаратура для монтажа

В частном доме из дерева в основном используется проводка открытого типа, реже – скрытая электропроводка. Кабель прокладываются по стенам и потолку и монтируются в защитные приспособления.

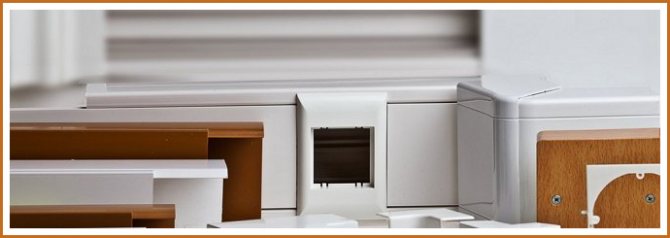

Самый распространённый вид защиты – пластиковые короба, однако существуют и другие решения, например, электротехнические плинтуса, металлические и гофрированные трубы. Также распространено открытое размещение на специальных изоляторах.

В основном используется медный кабель, отличающийся невысокой стоимостью и надёжной изоляцией. Если производится проводка в доме из кирпича, то неплохой альтернативой медному кабелю является кабель из алюминия.

Однако в частном деревянном доме электромонтаж с использованием алюминия не рекомендуется из соображений пожарной безопасности, особенно если это скрытая электропроводка. Розетки и выключатели подбирают исходя из их спецификации. Учитывается сила тока и тип установки этого оборудования.

Заземление – неотъемлемая часть процесса подключения! Для этого используют трехжильный кабель, оснащённый заземляющим проводом.

В целом список необходимого материала для успешного проведения электропроводки в частном доме выглядит так:

  • кабель;
  • защитные аппараты;
  • счётчик электроэнергии;
  • розетки;
  • выключатели;
  • щиток;
  • детали для крепежа;
  • индикаторы;
  • соединительные коробки;
  • различные инструменты для работы (отвёртки, клещи, пассатижи, дрель, болгарка, изолента, монтажные ножи, клеммники).

Благодаря этим приспособлениям, открытая электропроводка в частном деревянном доме станет явью очень быстро и правильно.

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

  • проведение визуального осмотра;
  • замер силы сопротивления изоляционного кабельного покрытия;
  • проведение профилактического измерения сопротивления заземления;
  • анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Подготовка проекта. Правила монтажа

Любую работу по монтажу проводки в доме начинают с планирования. Сначала нужно продумать места расположения электроприборов, определить их мощность, количество. Эти данные станут основой проекта электросети. Затем необходимо разработать общую схему электросети:

  • Начертить план строения с прилегающим участком, схематично показать подключения (светильники, розетки, выключатели).
  • Подобрать тип электрокабеля к каждой точке подключения. Необходимо учесть, что 2-х клавишный выключатель, а также розетку с заземлением подключают 3-х жильным кабелем.
  • Показать схематично распределительные коробки. Допускается предусматривать одну коробку на смежные комнаты.
  • Возле каждого электроприбора указать его мощность. При наличии электродвигателя учитывать его пусковую мощность.
  • Разбить электроприборы по мощности на несколько групп. Рекомендуется объединить одной группой осветительные устройства, другой ‑ котлы, печи, бойлеры. Для каждой группы предусмотреть отдельный автомат, кабельную линию.
  • Показать расстояние между электрокабелем, другими элементами сети и полом, потолком, проемами. Схему обязательно сохранить для будущих ремонтов. Она позволит избежать травм, повреждения проводки.

Поворот кабеля выполняют только под прямым углом.

Рассчитывают общую мощность сети, складывая потребление всех электроприборов. Этот показатель позволит определить номинальную нагрузку вводного автомата. Он будет установлен первым на входе в помещение. Электросеть должна соответствовать таким требованиям:

  • полностью исключать или минимизировать возможность возгорания;
  • обладать необходимым запасом эксплуатационных характеристик с учетом возможного периодического увеличения нагрузки;
  • исключить вероятность поражения людей, животных электрическим током.

Нельзя пренебрегать основными принципами, стремясь улучшить эстетическую сторону. Безопасность должна стоять на первом месте.

5 ступеней электробезопасности в доме

Скрытая проводка в деревянном доме своими руками

Устройство скрытой проводки выполняется, как правило, до начала обшивки или штукатурки. Так проще и легче закрепить кабели, чем штробить готовые стены. В каркасных домах это приоритетный способ монтажа электроснабжения, поскольку все коммуникации впоследствии закроются отделочными материалами.

Подготовка проходов и мест крепления для укладки проводки

Для подготовки трассы используются дрели, стамески, молотки. В стойках каркаса прорезаются отверстия, сквозь которые будет протянут кабель.

Для распределительных и монтажных коробок устанавливаются металлические площадки. В местах сквозных проходов проводов, под выключатели и розетки монтируются металлические гильзы. Используются обрезки труб, торцы которых нужно зачистить до гладкости. Это защитить изоляцию кабелей при протягивании от повреждений. Заполнение просвета труб не должно превышать 40%.

В подготовленной трассе трубы закрепляются хомутами или другим крепежом. После протяжки кабель тестируется на целостность.

Подключение электрофурнитуры

В выключателях, коробках и розетках разделать провода с запасом 10-15 см по длине. Присоединить концы согласно цвету к фазам и «земле». Подключать розетки и светильники можно только отдельными линиями.

Провода между собой соединяются пружинными клеммами или сваркой, винтовой крепеж не используется из-за возможности искрения.

Проверка состояния

После подключения кабелей к автоматике проводится проверка работоспособности сети. Тестировать можно с помощью лампы-пробника, но лучше пригласить профессионального электрика.

Если монтаж проводится кабелями в защитной оболочке, трубопровод не прокладывается. Изоляция должна быть достаточно надежна в отношении механических повреждений.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля

Если проектом предусмотрена открытая разводка, следует отметить несколько способов ее монтажа:

  • керамические ролики для открытой проводки — такой способ удобен для прокладки провода по стене из бревен. Уместен будет в ретро-интерьере;
  • металлотрубы — такой способ надежно защищает домостроение от пожара. Трубы олжны быть заполнены проводом не более чем на 40%. Рекомендуется применять медный провод, который легко гнется;

Металлическая гофрированная труба используется для безопасной разводки электрокабеля.

  • кабель-каналы из пластика — каналы крепятся к стене, можно подобрать пластиковые каналы различной расцветки под стать отделке стен;
  • плинтус со специальным каналом (желобом) — при этом способе в каналах плинтуса устанавливаются фиксаторы для крепления провода;
  • крепление скобами — подбираются пластиковые скобы по размеру сечения провода. Такой способ чаще всего применяют для разводки в хозяйственно-технических помещениях из-за малопривлекательного вида.

На заметку! Все проходы электропровода из комнаты в комнату сквозь стену должны обустраиваться металлическими несгораемыми гильзами, через которые протягивается кабель.

В некоторых случаях кабель прокладывают под полом из досок, используя металлические трубы.

Открытая проводка в стиле ретро часто используется в деревянных домах.

Способы размещения проводки

В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.


Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).


Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами. Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.


Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку. Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.

Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=K2NxVMMwf9o&feature»]

Важно! Гильзы из металла помешают возгоранию при замыкании

При любом виде монтажа проводки ряд работ проводятся одинаково

  • Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.
  • Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
  • При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
  • Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
  • В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
  • Свести к минимуму количество поворотов и изгибов кабеля.

Важно! Скрывать распределительные коробки нельзя

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
