Разновидности реле тока и принципы их работы

Проверка при первом включении

После монтажа нового устройства или отремонтированного ЭМР (после перемотки его катушек) обязательно проведение проверки оборудования. Полный комплекс работ включает в себя следующие операции.

• Внешний осмотр, внутренняя диагностика и обслуживание (чистка, целостность пломб, состояние уплотнений, выводов).
• Проверка контактной группы, механизма. При обнаружении дефектов выполняется их регулировка.
• Тестирование ЭМР на соответствие фактических технических характеристик номинальным параметрам при срабатывании реле, возврате, удержании.
• Проверка электрической прочности изоляции.
• Проверка времени задержки при срабатывании или возврате.
• Тестирование системы в условиях работы при пониженном напряжении.

Принцип действия

Зная конструктивные особенности твердотельного реле, легче понять принцип его действия. В приборе взаимодействуют два сигнала — управляющий и управляемый, что обеспечивается благодаря гальванической развязке.

В некоторых моделях ТТР эту функцию берет на себя оптрон. Напряжение, обеспечивающее управление устройством, подается и на светодиод.

Свечение последнего поступает на фотодиод, что приводит к появлению тока, включению МОП или тиристора для управления подключенным аппаратом.

Кроме того, в процессе создания схемы допускается применение специальных оптоэлектронных устройств — опто- и фототиристоров.

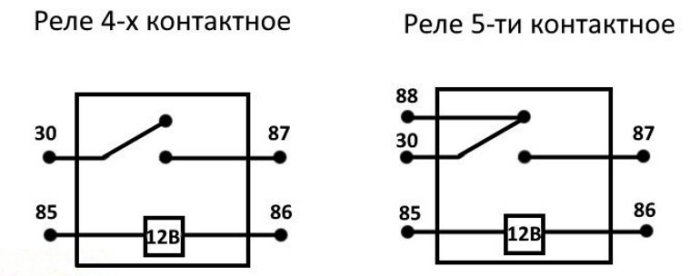

Обозначение автомобильного реле на схеме, как подключить

После того как прояснилось все с принципом работы, можно перейти к формальностям. К тому, как же обозначается реле на схеме или как его зарисовывать при создании таких схем. Реле на схеме обозначается как катушка, это прямоугольник с двумя выводами и отдельно группа контактов. То есть сколько контактов, столько и рисуем их на схеме. Здесь схема описывает не только количество контактов, но и их положение. У реле оно бывает нормально замкнутое (НЗ) или нормально разомкнутое (НР). Если при отсутствии напряжения на катушке реле контакты разомкнуты, то реле нормально разомкнутое…

Часто схема подключения есть прям на корпусе самого реле. При этом имеются и общепринятые стандарты. 85, 86 — выводы это питание катушки, при этом 85 подключается на «+».

В большинстве случаев изменение подключения между 85 и 86 контактами не принципиально, но если реле с защитой от индукционного тока, стоит диод, то 85 только на плюс, иначе будет КЗ!!!

 30 – это контакт для силового входящего сигнала и 87, 87а — выходящие коммутируемые силовые контакты.

* — типовая схема подключения реле.

Зачем нужно реле в автомобиле

 Во-первых, самое главное, это возможность управлять силовыми токами для питающих нагрузок. То есть когда входной сигнал на реле буквально несколько мА, на выходе уже получаем несколько десятков Ампер. Нет, реле не усиливает сигнал, оно лишь коммутирует токи, об этом чуть далее, когда дело дойдет до принципа работы. Во-вторых, реле может функционально переключать нагрузку между 2 и более разными электрическими цепями, при этом делать это от 1 управляющего сигнала. То есть на входе имеем опять 1 входное напряжение в несколько мА, а силовые контакты переключаются между собой для разных цепей. Скажем, работали фары ближнего света, а включились фары дальнего света. Третье, реле за счет своего звукового сигнала срабатывания, позволяет с высокой степенью вероятности диагностировать его правильную работу и как следствие работу питающей цепи. То есть если есть сигнал, то скорее всего напряжение в питающей цепи тоже есть

Если щелчка нет, то надо бы проверить предохранитель! Также звук реле при включении указателей поворота указывает на то, что они скорее всего работают, что важно при перестроении. А при частом срабатывании указателя поворотов, указывают на перегоревшую лампу. Четвертое, это уже как следствие… За счет управления силовыми сигналами позволяют сэкономить на медной проводке в машине, так как блок реле чаще всего установлен в моторном отсеке, ближе к силовым управляющим цепям

То есть до него идут тонкие медные провода, от органов управления в салоне, а выходят толстые до силовых нагрузок в моторном отсеке. (фары, реле замка зажигания, подогреватели дизеля…)

Герконовые реле

Существует такая разновидность электромагнитных реле как герконовое реле.

Геркон — это сокращение от слов «герметизированный контакт».

В обычном реле в большинстве случаев контакты работает в окружающем воздухе, в котором содержатся водяные пары, пыль и кислород, способствующий окислению рабочих поверхностей.

В герконах же контакты находятся в герметичной стеклянной капсуле, которая может быть заполнена осушенным воздухом, инертным газом или вакуумом.

Капсула с контактами помещается внутри обмотки.

Следствием этого является гораздо больший ресурс работы, превышающий на порядок ресурс обычных контактов.

Так, обычно реле должно обеспечить порядка 100 000 срабатываний контактов.

Герконовое же может обеспечить миллион срабатываний и более.

Впечатляющая разница, не так ли?

Капсула с контактами может быть заполнена ртутью для уменьшения электрического сопротивления.

Эксплуатация ЭМР, частые неисправности оборудования

Реле — устройство с ограниченным механическим ресурсом: в процессе его эксплуатации периодически сгорает, контакты изнашиваются, на их поверхности образуется нагар. Именно поэтому при плановом техобслуживании ЭМР обязательно требуется чистка. Кроме того, стоит учитывать, что оборудование любого типа рассчитано на определённое число срабатываний. Это связано с тем, что под действием искр и электрической дуги, которая формируется при коммутации, происходит постепенное разрушение металла.

Самыми частыми проблемами, возникающими при эксплуатации реле, становится обрыв провода катушки или возникновение в ней межвиткового замыкания. Признаками подобной неисправности может стать громкий гул ЭМР, отказ при включении. Внешне о локальном перегреве и межвитковом замыкании может свидетельствовать потемнения на катушке. Об износе контактов может свидетельствовать треск реле.

При отключении цепи ЭМР может остаться в активном состоянии, в этом случае происходит «залипание» контактов. Для проверки технического состояния катушки используют мультиметр или прозвонку. Если цепь замкнута, обрыва нет. При подаче напряжения на обмотку контактная группа должна сработать, а сопротивление цепи — равно нулю. В рамках планового обслуживания выполняется чистка оборудования от пыли, загрязнений.

Назначение

Элементарная электрическая схема состоит из источника питания, выключателя и нагрузки. В идеале все три элемента должны соответствовать друг другу по напряжению, а главное – по току. Это обязательное условие нормальной работы цепи. Если допустимый ток через выключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. Более того, такой размыкатель прослужит гораздо дольше. Когда же ток, протекающий через выключатель, превышает предельно допустимый, начинаются проблемы.

Выражаются они в искрении контактов, что в конечном счете сказывается на сроке их службы. Казалось бы, достаточно установить соответствующий нагрузке выключатель и все будет нормально. Это так, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты размыкателя. При этом нагрузка может быть достаточно большой, а управлять ею приходится, например, с пульта на котором нет места для крупного выключателя.

В этом случае и устанавливают реле. Для его включения требуется относительно маленький ток. Мощность нагрузки может быть весьма значительной, при этом реле можно вынести за пределы того же пульта управления и установить в месте, где габариты не имеют принципиального значения.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

• по типу подключения;
• по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

• стационарные;
• переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

• однофазные;
• трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Виды твердотельного реле

Твердотельное реле подразделяются по нескольким показателям: особенностям производства и конструкции. По токовой характеристике реле могут использоваться в электрических цепях, имеющих постоянный и переменный ток. При этом коммутируемое напряжение может также иметь постоянную и переменную величину. По числу фаз твердотельное реле выпускается с одной или с тремя фазами.

Устройства имеют три типа:

1. Однофазные модели. В данных типах цепь разделяется посредством перехода на ноль. Твердотельное реле используется в электролиниях, обладающих силой тока 10 — 500 Ампер. Управление однофазными видами происходит несколькими методами.
2. Трехфазные приборы. Сразу во всех фазах прибор обрабатывает токи, соответствующие величине 10 — 120А.
3. Реверсивные приспособления. Эти универсальные средства устанавливаются в электросетях, в которых протекает постоянный и переменный ток. По своим особенностям они похожи на однофазные реле. При их использовании требуется защитный механизм, который защищает прибор от ошибочных сработок.

Электромагнитные реле на схемах: обмотки, контактные группы

Особенность реле в том, что оно состоит из двух частей — обмотки и контактов. Обмотка и контакты имеют различное обозначение. Обмотка графически выглядит как прямоугольник, контакты разного таки имеют каждый свое обозначение. Оно отражает их название/назначения, так что проблем с идентификацией обычно не возникает.

Типы контактов электромагнитных реле и их обозначение на схемах

Иногда рядом с графическим изображением ставят обозначение типа — НЗ (нормально замкнутый)  или НО (нормально открытый). Но чаще прописывают принадлежность к реле и номер контактной группы, а тип контакта понятен по графическому изображению.

Вообще, искать контакты реле надо по всей схеме. Ведь физически оно находится в одном месте, а разные его контакты являются частью разных цепей. Это и отображается на схемах. Обмотка в одном месте — в цепи подачи питания. Контакты разбросаны в разных местах — в цепях, в которых они работают.

Пример схемы на электромагнитных реле: контакты находятся в соответствующих цепях (см. цветовую маркировку)

Для примера посмотрите на схему с реле. Реле КА, КV1 и КМ имеют одну контактную группу, КV3 — две, KV2 — три. Но три — это далеко не предел. Контактных групп в каждом реле может быть и десять-двенадцать и больше. И схема на рисунке простая. А если она занимает пару листов формата А2 и в ней масса элементов…

Технические характеристики, на которые стоит обратить внимание

Что такое токовое реле, наверняка понятно. А от чего зависят его параметры? На что обратить внимания, выбирая устройство для той или иной цели? Основными характеристиками реле являются:

1. Номинальные данные по току, напряжению, времени, а также другим параметрам, задающих алгоритм работы устройства.
2. Пределы срабатывания. Нижний и верхний порог, при котором устройство включается или отключается (временной, токовый, звуковой или световой).
3. Значения величин. Иногда такие устройства настраиваются на замыкание цепи при подаче мгновенного импульса, а размыкается цепь по истечении определенного времени.

А это автомобильное реле и схема его подключения

Если характеристики не соблюдены, то тут два варианта. Либо устройство не сработает, либо выйдет из строя, проще говоря, сгорит. Имеет смысл рассмотреть несколько основных видов реле и понять, в чем отличия одного вида от другого, а так же возможно ли применение в той или иной области.

Реле переменного тока: отличия и особенности

Первое, о чем стоит сказать, такие устройства имеют недостатки. Переменный ток имеет отличия от постоянного, что наглядно видно на графиках. Синусоида переменного тока не позволяет равномерную подачу тока, в результате чего при срабатывании, магнитный сердечник вибрирует. Это неудивительно – ток в катушке индуктивности дважды за период входного напряжения проходит через ноль. Проще говоря при частоте тока в сети 50 Гц (50 колебаний в секунду), напряжение в катушке упадет на ноль 100 раз за период (1 с). Производятся как малогабаритные реле переменного тока на 220 В, так и устройства больших размеров.

Такие миниатюрные устройства работают не хуже крупногабаритных
Интересная информация! Для уменьшения износа якоря применяют дифференциальные сердечники или фазосдвигающие элементы, уменьшающие количество периодов прохождения тока через нулевую отметку.

Отличия реле постоянного тока

По сути то же устройство с отличием только способа питания. На катушку подается постоянный ток, что увеличивает срок службы деталей, избавляя от вибрации. При работе, к примеру, промежуточного реле 220 В постоянного тока, не будет слышно гудения, присущего устройствам, работающим на переменке.

Электронные устройства из Китая работают не хуже отечественных

Электронное реле: области применения и особенности устройства

Электронные устройства нашли применение в автомобилестроении, производстве бытовой техники. Их отличает компактность и долговечность за счет отсутствия механических частей. Работу механики на себя взяли транзисторы, выполняющие роль ключей. Если рассматривать электрическую схему автомобиля, то на вопрос, где находится реле, можно ответить одним словом – везде. Это и включение-выключение, и работа поворотников, зажигания, фар.

В отличие от электронного реле, электромеханическое имеет большие габариты. Оно применяется в монтаже производственной автоматики.

Иногда несколько устройств объединяется в релейный модуль

Виды контактных групп

Электромагнитные реле имеют различные конфигурации и конструктивные особенности контактных групп. Перечислим распространенные типы элементов:

1. Нормально разомкнутые (Нормально Открытые — НО или Normally Open — NO) – их главная особенность заключается в том, что контактные пары постоянно находятся в разомкнутом состоянии, и срабатывают только после подачи напряжения на электромагнитную катушку. В результате этого электрическая цепь замыкается, проводники начинают функционировать в соответствии с заданными алгоритмами.
2. Нормально замкнутые (Нормально Закрытые — НЗ или Normally Closed — NC) – контакты находятся в постоянно замкнутом состоянии и при запитке электромагнитного реле (подачи на катушку напряжения), размыкаются.
3. Перекидные – это совмещение нормально замкнутого и разомкнутого контактов. Имеется три контакта, общий, обозначается обычно COM, замкнутый с общим и разомкнутый с общим. При подаче напряжения на катушку – НЗ контакт размыкается, а НО замыкается.

Модели электромагнитных реле, в конструкции которых имеется несколько контактных групп, обеспечивают коммутационные процессы в нескольких автоматизированных сетях.

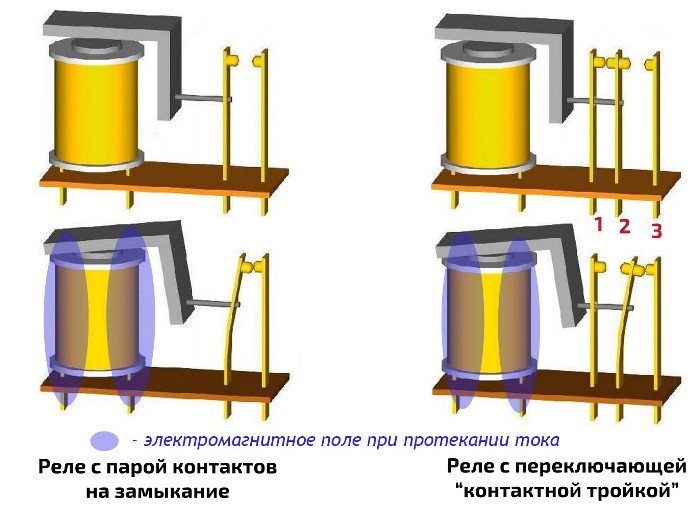

Как работает автомобильное реле (четырех- и пятиконтактное)

Реле один из первых радиоэлементов, которые изобрели люди! Еще с тех пор как Фарадей открыл особенности тока самоиндукции 1831 год, то есть выяснил, что ток в проводнике создает электромагнитное поле, способное притягивать намагничивающиеся материалы, именно с этого времени уже и были все предпосылки к тому, чтобы кто-то воспользовался этим и создал реле! Собственно это и было создано примерно в тоже время, и упомянуто впервые в патенте Морзе, того самого который придумал телеграф (1838 г.). А теперь и мы по стопам великих разберемся с работой автомобильного реле, которое не особо отличается от того, что придумали в позапрошлом веке. Итак, есть катушка намотанная на сердечнике. При прохождении тока через провод в нем образуется электрическое поле. За счет большого количества намотанных в одном направлении проводов электрическое поле складывается и усиливается. Это поле способно притягивать намагничивающийся материал, но как вы поняли, лишь в момент пока ток течет в проводниках, то есть в катушке. И вот ток течет, магнитное поле создается, срабатывает группа контактов, притягиваемых этим полем… Здесь пришло время уже обратиться к иллюстрации.

Еще раз. Как только создается электромагнитное поле, то оно и притягивает исполнительный элемент, связанный с контактами. В итоге они замыкаются, либо размыкаются. Так и происходит коммутация силовых цепей, о которой я говорил ранее. Тут уж фантазия конструкторов реле или здравый прагматизм будут диктовать, сколько контактов нам необходимо коммутировать в том или ином случае. Отсюда реле может получиться и четырехконтактным, где 2 контакта это питание катушки и 2 это те, что коммутируются. 5 контактные, когда 2 контакта для питания катушки и 3 для переключения между собой. И тому подобные вариации…

Классификация реле контроля напряжения

Существуют различные типы реле напряжения, отличающиеся функциями, целями использования и вариантом исполнения. Прежде всего устройства принято классифицировать по типу сети – однофазная или трехфазная.

РНПП-311

Данный вид предназначен для трехфазной сети. Может использоваться с большинством типов электрических потребителей. Обязательный элемент в схемах ABP и управления питания.

РН-101

Автономная модель для однофазной сети. Подключается непосредственно в розетку, выступая промежуточным звеном между ней и прибором. Максимальная нагрузка на реле может составляет 3,5 кВт (16 А).

РН-111

Также предназначено для однофазной сети, но монтируется на DIN-рейку непосредственно в щитке. Автоматически отключает потребителей, если нагрузка превышает 3,5 кВт. Если нагрузка выше 3,5 кВт, необходимо использование магнитного пускателя.

Существуют как самые простые, так и более функциональные реле напряжения, такие как ZUBR. Последнее имеет более гибкие настройки, может быть рассчитано на разное количество потребителей (в зависимости от модели), есть даже модели с беспроводным управлением посредством смартфона.

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

• стойкость к воздействию на сети импульсных перенапряжений;
• способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
• незначительное падение напряжения на контактах в замкнутом состоянии;
• возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
• низкие показатели тепловыделения;
• наличие гальванической развязки между контактной группой и цепями управления;
• сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Источник
