Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Схемы подключения

Простой и одновременно удобный принцип действия этих устройств базируется на 2 схемах:

Схема из 2 точек

Это наиболее простое и часто используемое решение при необходимости сделать удобное управление освещением в коридоре, проходной комнате или производственном помещении. Между выключателями прокладывается двухпроводная линия или четырехпроводная линия в зависимости от использования соответственно одноклавишной или двухклавишной модели.

Схема из трех и более точек

Может применяться в помещениях с большой длиной, например в гостинице или производственных коридорах. 2 точек в таких случаях бывает мало, если есть необходимость управлять освещением в середине помещения. Тогда используют перекрестные . По краям схемы устанавливаются 2 обычных проходных, а в середине перекрестные, 1 или несколько.

Недостаток такого решения – возрастающее количество проводов, в особенности, если применяются двухклавишные модели. Как правило, при количестве точек более 3, используют электронные схемы управления.

1. Самое ответственное место в любом коммутационном аппарате — это его контакты. При каждом соединении или разрыве цепи под нагрузкой, на контактах возникает электрическая дуга, со временем приводящая их в негодность. Именно поэтому, на каждый выключатель производитель дает гарантию с указанием количества циклов срабатывания на включение и отключение. У производителей, имеющих хорошую репутацию, как например, Legrand и Schneider Electric это число достигает десятков тысяч раз. Для недорогих моделей, зачастую не имеющих какой-либо документации, количество циклов низкое и может составлять всего несколько тысяч раз.
2. Основным индикатором при выборе, конечно же является стоимость, экономить на электротехнике не рекомендуется, особенно если выключатели внутренние. Накладные всегда легче заменяются, а при демонтаже встраиваемых моделей возможно повреждение декора.
3. Брендовые производители также могут предложить большое количество цветовых вариаций корпуса, что позволит подобрать устройство наиболее подходящее к обстановке.
4. Производить подключение достаточно просто, на корпусе устройства указаны входные и выходные , поэтому необходимо завести провода в соответствующие разъемы и зажать винтами.
5. Отдельного внимания требуют модели, оснащенные индикатором включения. Следует помнить, что его можно использовать, только если в осветительном приборе установлены обычные лампы накаливания. Для светодиодов, газоразрядных и , он не предназначен.
6. Рекомендуется располагать точки управления освещением на такой высоте, чтобы они были доступны членам семьи любого возраста на расстоянии вытянутой руки.
7. Первым к фазной линии подключается точка, которая наиболее близко расположена к , при этом, прокладку линии следует вести таким образом, чтобы в будущем, при ремонтных работах не повредить ее инструментом. Рекомендуется отметить маршрут прохождения и расположение коробок.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

• тщательное удаление декоративных покрытий в зоне выполнения проводки;
• нанесение разметки предполагаемой линии проведения проводки;
• штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
• проверка горизонтальности выполненных линий;
• укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
• установка переключателей и распределительных коробки;
• подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

• предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
• укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
• подключение проводов к электрическому щитку;
• выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
• проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
• электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
• укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
• заведение зафиксированных в каналах электрических проводов в установочную коробку;
• обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
• удаление с проводов примерно 10-15 см изоляционного слоя;
• установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
• установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
• подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
• подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

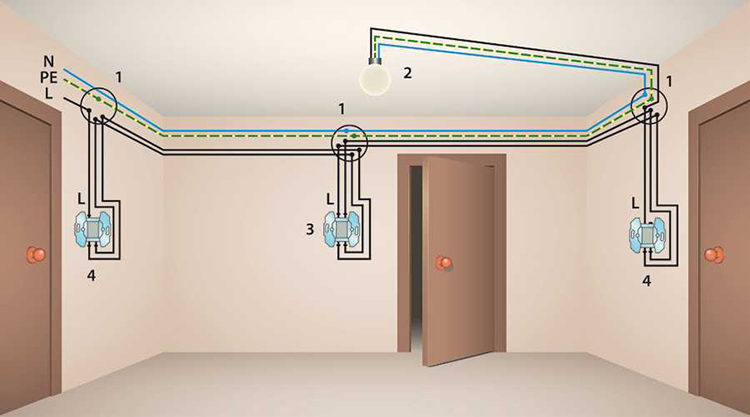

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Схема подключения проходного выключателя с двух мест

Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.

Проходной выключатель – схема подключения на 2 точки

Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.

При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

• Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Схема подключения двухклавишного выключателя к люстре

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off. Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя. В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
2. Не пытайтесь собрать подобную схему на обычных выключателях.

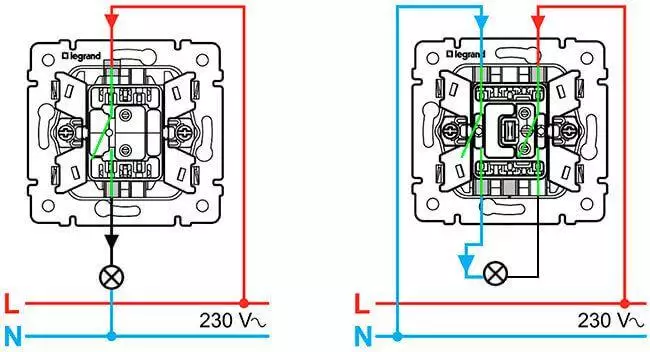

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

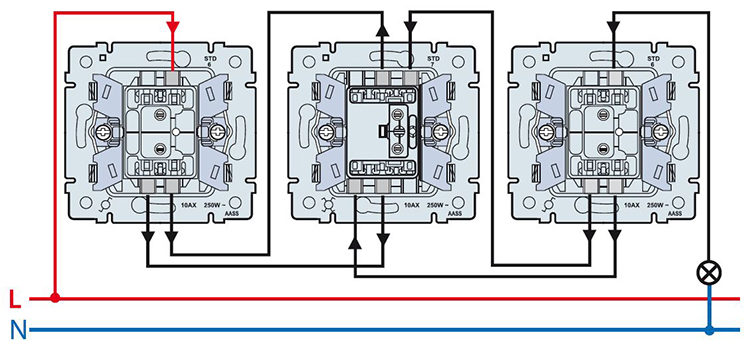

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели. Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.
