Как подключить проходные выключатели с двух мест

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Виды переключателей проходного типа

Применяется в качестве промежуточного устройства в цепи из трех и более местоположений. Если нет возможности глубоко спрятать водопровод, то в зимний мороз труба может перемерзнуть. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Примерно так следует развести провода по помещению.
Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.
У вас есть личный опыт монтажа двухклавишных проходных выключателей? По количеству клавиш проходные выключатели бывают: одноклавишными; двухклавишными; трехклавишными.
Статья была полезна?
Вариант 2 — трехзонное размещение Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя.

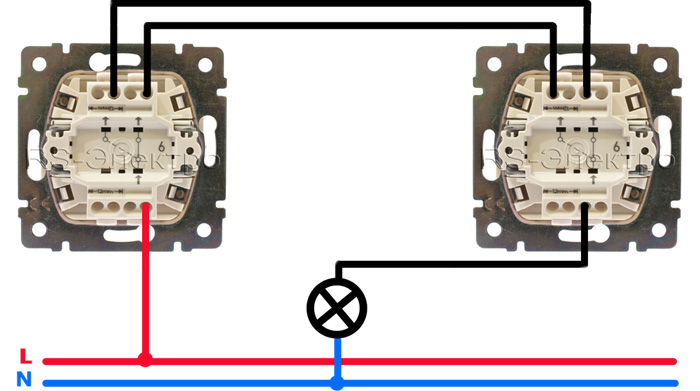

Наиболее популярная схема соединения двух проходных выключателей с одним светильником В примере с фото приборов сзади цепь разомкнута, и лампа не горит. Отсюда и название — проходной или маршевый переключатель.
Соединения всех проводов трехжильных кабелей будут сложными и не понятными для первоначального визуального восприятия, поэтому их необходимо выполнять только в распределительной коробке. После штробления стен необходимо определиться с количеством необходимых кабелей и числом жил в них.
Схема подключения проходного выключателя

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Выбор модели выключателя и его монтаж

Современные магазины бытовой электроники предлагают широкий ассортимент переходных выключателей. Независимо от модели, схема подключения у них похожа, хотя могут быть некоторые нюансы, которые детально описываются производителем в инструкции. Выключатель может иметь от одной до трех клавиш, в зависимости от особенностей системы освещения вашего дома.

Монтаж системы из двух выключателей проще всего рассмотреть на примере устройств от самого популярного производителя – французской фирмы Legrand. Схема включения данных устройств в сеть показана на рис. 3. На ней можно увидеть, что два контакта, которые находятся внизу каждого выключателя, соединяются двумя проводами с соответствующими им контактами на втором устройстве. Осуществляется это заведением двухжильного провода в распределительную коробку, в которой они попарно скручиваются или спаиваются.

После этого к верхнему правому контакту первого проходного устройства подключается одинарный провод фазы, а с соответствующего (верхнего правого) контакта второго выключателя – уходит к осветительному прибору. Также к лампе подключается ноль.

Следует отметить, что подведение провода к переключателям, между ними и к осветительным приборам, должно осуществляться в соответствии с нормами прокладки электрических сетей в квартирах. Монтаж проводки следует производить посредством штроб или прокладки кабелей в специальных защитных гофрах либо металлических бронерукавах.

Для упрощения процесса монтажа всей системы рекомендуется использовать провода с различной цветовой маркировкой. Это позволит избежать путаницы при установке и облегчит операции при возможном ремонте системы, ведь количество проводов довольно большое, возрастает при увеличении количества задействованных устройств и может сбить с толку неопытного монтажника.

Выбор сечения и обмотки подключаемых к системе проводов – один из важных шагов на пути к построению системы освещения, которая будет работать долго и без проблем

Особое внимание следует обратить на материал обмотки в том случае, если вы подключаете осветительные приборы на улице или во влажном подвале. В данной ситуации следует отдавать предпочтение влагозащищенным проводам, так как только они обладают нужным сопротивлением к коррозии

Монтаж проводки следует проводить в защитной гофре

Схемы подключения

Простой и одновременно удобный принцип действия этих устройств базируется на 2 схемах:

Схема из 2 точек

Это наиболее простое и часто используемое решение при необходимости сделать удобное управление освещением в коридоре, проходной комнате или производственном помещении. Между выключателями прокладывается двухпроводная линия или четырехпроводная линия в зависимости от использования соответственно одноклавишной или двухклавишной модели.

Схема из трех и более точек

Может применяться в помещениях с большой длиной, например в гостинице или производственных коридорах. 2 точек в таких случаях бывает мало, если есть необходимость управлять освещением в середине помещения. Тогда используют перекрестные . По краям схемы устанавливаются 2 обычных проходных, а в середине перекрестные, 1 или несколько.

Недостаток такого решения – возрастающее количество проводов, в особенности, если применяются двухклавишные модели. Как правило, при количестве точек более 3, используют электронные схемы управления.

1. Самое ответственное место в любом коммутационном аппарате — это его контакты. При каждом соединении или разрыве цепи под нагрузкой, на контактах возникает электрическая дуга, со временем приводящая их в негодность. Именно поэтому, на каждый выключатель производитель дает гарантию с указанием количества циклов срабатывания на включение и отключение. У производителей, имеющих хорошую репутацию, как например, Legrand и Schneider Electric это число достигает десятков тысяч раз. Для недорогих моделей, зачастую не имеющих какой-либо документации, количество циклов низкое и может составлять всего несколько тысяч раз.
2. Основным индикатором при выборе, конечно же является стоимость, экономить на электротехнике не рекомендуется, особенно если выключатели внутренние. Накладные всегда легче заменяются, а при демонтаже встраиваемых моделей возможно повреждение декора.
3. Брендовые производители также могут предложить большое количество цветовых вариаций корпуса, что позволит подобрать устройство наиболее подходящее к обстановке.
4. Производить подключение достаточно просто, на корпусе устройства указаны входные и выходные , поэтому необходимо завести провода в соответствующие разъемы и зажать винтами.
5. Отдельного внимания требуют модели, оснащенные индикатором включения. Следует помнить, что его можно использовать, только если в осветительном приборе установлены обычные лампы накаливания. Для светодиодов, газоразрядных и , он не предназначен.
6. Рекомендуется располагать точки управления освещением на такой высоте, чтобы они были доступны членам семьи любого возраста на расстоянии вытянутой руки.
7. Первым к фазной линии подключается точка, которая наиболее близко расположена к , при этом, прокладку линии следует вести таким образом, чтобы в будущем, при ремонтных работах не повредить ее инструментом. Рекомендуется отметить маршрут прохождения и расположение коробок.

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце

Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

1. Обесточьте помещение, в котором будете производить работы.
2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

https://youtube.com/watch?v=KKiariXmqfw

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это
возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать
этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в
каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить
проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Преимущества использования проходного переключателя

Несмотря на некоторую сложность при монтаже, данный тип устройств обладает несомненными преимуществами перед обычными выключателями:

• схема включения устройств позволяет провести освещение территории таким образом, чтобы была возможность управлять им с любой точки;
• проходные переключатели значительно экономят электроэнергию, ведь вы будете иметь возможность быстро выключить питание лампы с любой точки дома, не возвращаясь назад к первому прибору управления.

Количество проводов, задействованных при монтаже, возрастает с увеличением количества переключателей. В данном случае рассмотрена самая простая схема на 2 выключателя. Она требует монтажа трехжильного кабеля, тогда как 3 устройства соединяют между собой 4-жильным проводом, а для 4 переключателей нужно будет уже 5 проводов.

С помощью системы проходных переключателей возможно подключение осветительных приборов разного типа, как обычных ламп накаливания, так и галогенных и диодных осветителей, а также другой электрической техники, например обогревателей.

Схема подключения при наличии двух осветительных приборов

Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.

Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.

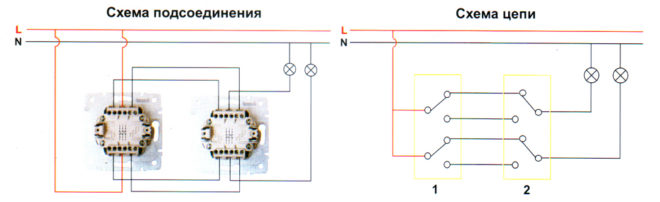

Коммутатор с двумя клавишами, где имеется шесть зажимов

В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Схема подключения проходных электровыключателей для управления освещением с 2-х мест

Схема подключения проходного выключателя позволяет эффективно управлять освещением с 2-х точек при включении и выключении освещения:

• на лестничном марше в коттедже;
• в длинном коридоре;
• в офисных помещениях;
• в проходных комнатах;
• в спальне (управление цепями освещения возле кровати и при входе в спальню) и так далее.

Чтоб ответить на вопрос: «как подключить 2 клавишный проходной выключатель?» нужно разобраться с принципом его действия. Давайте это и сделаем на примере фото представленного выше.

В данной схеме нулевой проводник (в большинстве случаев синего цвета) из распределительной коробки подключается непосредственно к источнику освещения (лампочке). Фазный провод (коричневого цвета) с распределительной коробки приходит на 1-й контакт проходного выключателя №1, после чего с первого контакта выключателя №2 уходит на второй конец лампочки.

При этом между контактами №2 и №2, а также контактами №3 и №3 проходных выключателей №1 и №2 должны быть установлены перемычки (данные перемычки соединяются в распределительной коробке).

Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест.

Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения. Для того чтоб, например, включать отдельно светодиодную подсветку и основное освещения нужно применять двухклавишный проходной выключатель, принцип действия которого Вы найдете в следующем разделе.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

1. Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
2. Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

1. При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
2. Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.
