Схема подключения двухклавишного выключателя

Производители

Многие выбирают тройные выключатели, исходя из эстетических соображений. Если комната оформлена под старину, здесь подходят модели Fede. Немецкие изделия Gira имеют изысканный дизайн и пользуются большим спросом. Хорошо подстраиваются под интерьер модели Legrand, горизонтального или вертикального исполнения. Большой выбор выключателей предоставляет компания ABB. Выпускаются изделия со светодиодной подсветкой, добавляющей к эстетике функциональность.

Комбинированные выключатели изготавливает отечественный производитель «Кунцево-Электро». Блок из прочного пластика служит для вертикальной установки в ниши на стенах. Выпускаются следующие модели тройных выключателей с розеткой:

• БЭЛЛА БКВР-039 – с розеткой без контакта заземления (рис. а ниже);
• БЭЛЛА БКВР-212 – с индикаторной подсветкой красного цвета (рис. б);
• БЭЛЛА БКВР-036 – с евророзеткой, снабженной защитными шторками (рис. в).

Трехклавишные выключатели с розеткой

Выключатели имеют следующие характеристики: напряжение 220 В, номинальный ток нагрузки 10 А. Модели с номинальным током 16 А и с заземляющим контактом выпускает НПО «Электротехника» (модели БЗВРзк-С «REONE», БЗВРзкш-С «REONE»).

Виды электрических выключателей

Ассортимент электротехнических устройств представленный на российском рынке не позволяет перечислить все наименования данного товара, но абсолютно все устройства делятся на следующие модификации:

1. Скрытого монтажа — этот вид электрических выключателей, позволяет сохранить интерьер помещения и разместить элемент электротехнической арматуры внутри стены. Из недостатков такого вида элементов электротехнической арматуры, можно назвать необходимость в штроблении стен, что значительно увеличивает временные затраты на выполнение монтажных работ.
2. Наружного монтажа — используется преимущественно в банях и подсобных помещениях. Такой вид выключателей, намного удобнее в эксплуатации и ремонте, но существенно уступает скрытым устройствам, в эстетике.

Монтаж данных устройств, занимает немного времени, но каждый вид имеет свои особенности и последовательность установки. Как установить выключатель света по всем правилам, будет подробно рассказано ниже.

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

• подключаются такая розетка к отдельной линии, идущей от щитка;
• необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
• отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

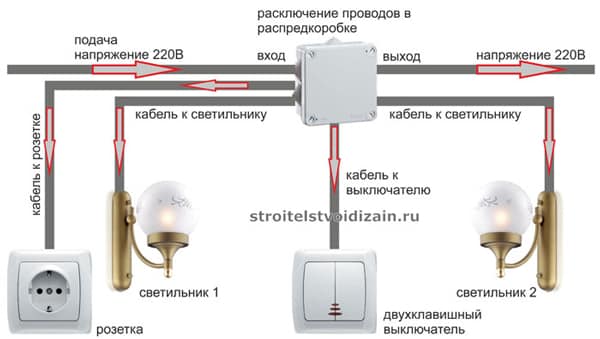

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.
Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.
Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
3. Нулевые провода соединяются между собой;
4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Видео: схема соединения выключателя и розетки в коробке

Источник

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.
Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.
Сделать это можно по цветовой раскраске провода

Как это сделать подробно рассмотрено в статье указатели напряжения.
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Схема подключения трех лампочек к одному выключателю Внимание!
А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

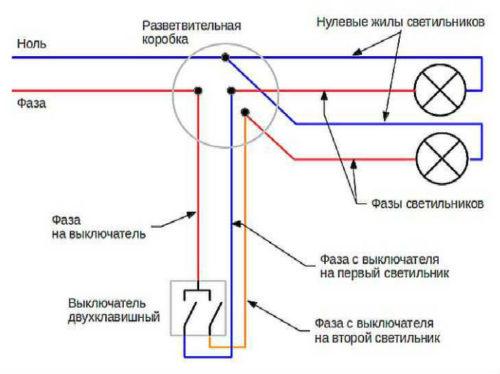

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе

Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

• Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
• На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
• К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
