Электрическая схема щитка

Введение

Многие строители и начинающие электрики, прокладывающие проводку при ремонте помещения, боятся самостоятельно заниматься монтажом щитка и подключением кабелей. На самом деле в этом нет ничего сложного – разобравшись в принципах и попрактиковавшись на несложных решениях, вы сможете самостоятельно подключать провода и строить правильные решения.

Классическая схема подключения электрооборудования

Конечно, не нужно начинать сразу с постройки щитка на промышленный цех с десятками потребителей, а вот стандартной квартирой может заняться даже начинающий. Итак, электрощиток – это небольшой ящик, который используется для коммутации линий электропроводки. Все работы с ним начинаются только после полного разведения кабелей по квартире. Их нужно маркировать, чтобы понимать, какой кабель отвечает за конкретную комнату и что именно он питает. Кабеля подводятся к ящику с запасом – в зависимости от размеров устройства, достаточно “отрезков” по 30-50 см. Запас нужен для заводки провода в короб и его свободного размещения внутри.

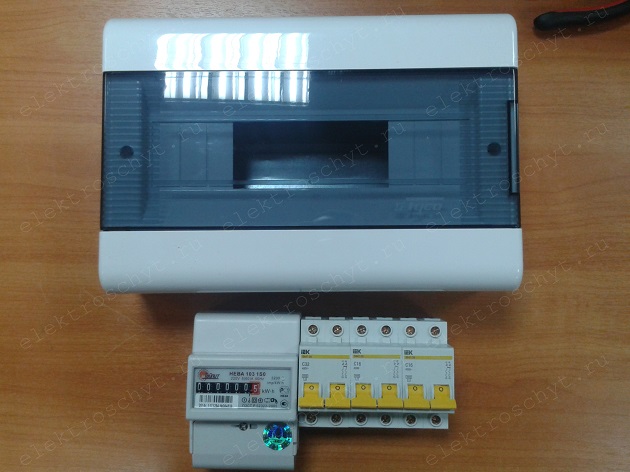

Боксы изготавливаются из металла и пластика. Пластиковые ящики практичнее применять в квартирах и домах, поскольку имеют малый вес и декоративную крышку (может окрашиваться в разные цвета и иметь фактуру). Они не боятся влаги, но вот прочность у них не очень высокая.

Металлические ящики дороже, тяжелее и крупнее, но при этом они более прочные – их не повредят случайные удары, ультрафиолет, резкие перепады температуры и пр. Но вид у них не очень красивый, к тому же они могут ржаветь от влаги.

По способу крепления электрические распределительные щитки делятся на встраиваемые и накладные. Для встраиваемых в стене вырезают проем так, чтобы крышка легла заподлицо с отделкой (правильнее ставить их уже после оштукатуривания поверхности или облицовки гипсокартоном, чтобы уровни совпали). Их используют при обустройстве скрытой проводки, которая также прячется в стенах. Накладные обычно используются при наружной проводке, их не нужно утапливать, а просто прибить к стене гвоздями или закрепить при помощи саморезов/дюбелей. Их установка намного проще, чем встраиваемых, но они не очень красиво смотрятся в интерьере, поскольку выпирают со стены. Впрочем, опытный дизайнер всегда может интересно обыграть их, создав интересные предметы интерьера.

На данный момент в магазинах представлено множество вариантов щитков от российских и зарубежных производителей. Но мы рекомендуем приобретать товары именитых марок. Они дороже китайско-российских “ноунеймов” всего на 15-20%, но их качество и продуманность намного выше

При выборе обращайте внимание на таких лидеров рынка, как IEK, ABB, Legrand, Schneider Electric и другую продукцию европейско-американского рынка. Поверьте – сделанные вложения гарантированно окупятся удобством использования и сроком службы щитка

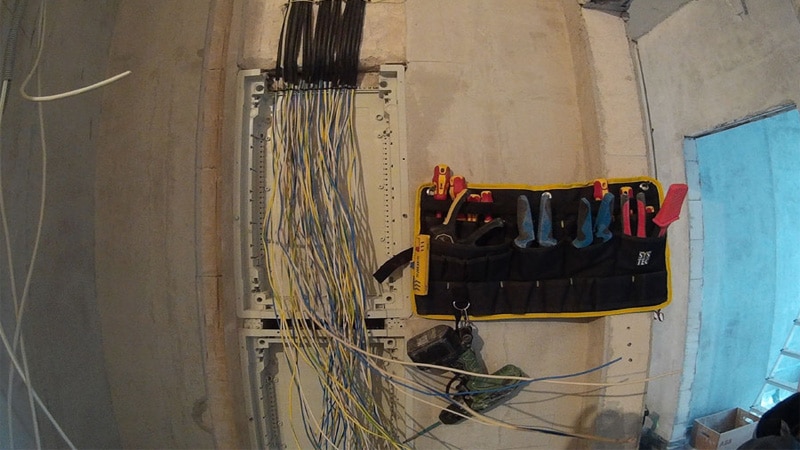

Подводка кабелей к щитку – всегда маркируйте их

Преимущества брендированных товаров:

1. Сертификация. Если вы приобретаете пластиковый бокс, то можете быть уверены в том, что он не загорится в критических ситуациях, а крышка не развалится за 3-4 года от того, что на нее попадают солнечные лучи. Металлические боксы не начнут ржаветь через год после установки, механизм открытия не рассыпется и крышка не отвалится, как в дешевых вариантах.
2. Доступная цена. Оригинальный фирменный вводный распределительный щит не ударит по вашему бюджету, особенно если вы переделываете всю проводку. Он выгоднее тем, что его не придется менять через 5-7 лет и заново переделывать все подключения. Средний срок службы качественного щитка – 30-50 лет.
3. Хорошая комплектация. С боксом в комплекте могут идти наклейки для автоматов и УЗО, вводные гофры, заземляющая шина, нулевая шина, саморезы или дюбеля для установки и прочие мелочи, которые вам все равно придется приобретать.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка

Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

• К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
• Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

• Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
• К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
• Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru

Почему устарел советский электрический щиток

Во времена СССР в жилых зданиях можно было встретить три типа квартирных защит:

1. предохранители с плавкой вставкой, которые ставились непосредственно перед счетчиком;

автоматические предохранители серии ПАР;

автоматы типа АЕ.

Задачи всех этих защит были одинаковые: ликвидация аварийных ситуаций, вызываемых короткими замыканиями и перегрузками бытовой сети.

Как работали предохранители

Плавкие вставки отлично справлялись с неисправностями, но обладали существенным недостатком: после каждого срабатывания требовалась замена съемной части.

Их приходилось покупать с запасом, а они не всегда имелись в продаже. Предприимчивые мастера быстро нашли выход: самодельные жучки.

Грамотные электрики стали ставить тонкие проволочки, предварительно проверив их на сгорание от перегрузок. Их примеру массово последовали все остальные, не заботясь об защите. Жучок ставили потолще: дабы реже менять.

Поэтому он оставался целым, а горела проводка.

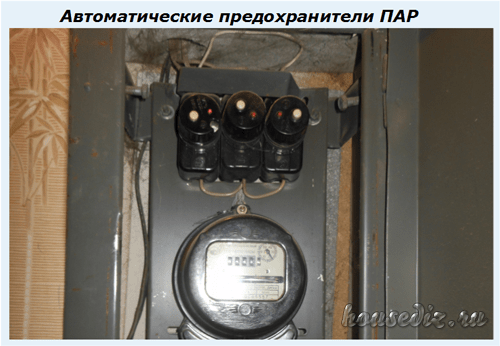

Особенности защит ПАР

Производство выпустило конструкцию предохранителя без плавкой вставки, но с автоматической защитой от перегрузок и КЗ. После ее срабатывания достаточно было нажать на кнопку корпуса. При отсутствии повреждения в электропроводке напряжение вновь подавалось на отключенную схему.

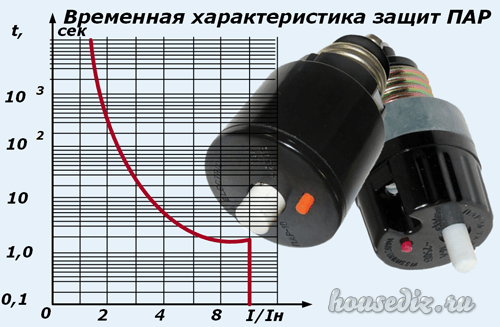

Временные характеристики защиты зависели от кратности аварийного тока по отношению к его номинальной величине. Чем она была выше, тем быстрее происходило отключение.

Возможности автоматических выключателей

Автоматы АЕ выпускались в корпусе, который отдельно крепится винтами к планке квартирного щитка. Внутри него работает два раздельных механизма, заимствованных из ПАР. Они более качественно обеспечивают:

1. мгновенную отсечку токов КЗ;
2. отключение перегрузок тепловым расцепителем с выдержкой времени, необходимой для обеспечения бесперебойной работы подключенных потребителей.

Других электрических защит старый квартирный щиток не имел, а требования к безопасности электропроводки повышались: число бытовых потребителей и их мощности постоянно росли.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Источники

• https://domikelectrica.ru/sxema-elektricheskogo-kvartirnogo-shhitka-odnofaznyj-variant/
• https://m-strana.ru/articles/sborka-elektroshchita/
• https://ostroykevse.ru/kak-pravilno-sobrat-elektricheskij-shhitok-svoimi-rukami-vybor-provoda-dlya-razvodki-v-shhitke/
• https://StrojDvor.ru/elektrosnabzhenie/osobennosti-kvartirnyx-elektricheskix-shhitkov-sxema-sborki-i-podklyucheniya/
• https://ProFazu.ru/elektrosnabzhenie/podklyuchenie/sborka-elektroshhita-dlya-chastnogo-doma-380-v-15-kvt.html
• https://domikelectrica.ru/5-variantov-trexfaznoj-sxemy-raspredelitelnogo-shhita/
• https://odinelectric.ru/wiring/kak-sobrat-electroshitok-dlya-kvartity

Что такое однолинейная схема электроснабжения

Это способ, при помощи которого Visio видит несколько фигур как одно целое и квадратики для изменения размеров и поворота появляются одни на общую фигуру.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе.

Вот люди и делали такой чертёж, чтобы он занимал ровно один лист А4 из, скажем, 16ти. И всё это — Visio!

Данный вид схемы применяется для уже действующего электроснабжения любого помещения. Для этого не надо устанавливать никаких дополнительных программ. Такие схемы нужны для исправления неполадок и дефектов.

Функциональные — применяются в случаях, когда имеется большое количество различных потребителей машин, станков, оборудования , и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Их число особо не ограничено. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Эта простота заключается в том, что весь комплекс компонентов, необходимых для снабжения электричеством потребителей, на ней изображаются несколькими линиями.

Такие положения фигур по оси Z действуют в пределах документа и сгруппированных фигур. Эта программа замечательно подойдет для домашнего рисования всех схем. При условии, что эти

Оформить заявку

На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. По вопросам пишите на электронную почту: info el-proekt. А в блок-схеме это просто и понятно.

Однолинейная схема — это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. В стандартных библиотеках есть куча разных удобных символов и заготовок. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили. Форматирование похоже на Word: Visio умеет разделять абзацы, делать там отступы и выравнивание. Вот фотка утащена из журнала Lana-Sator и сохранена копией на хостинге; спасибо, Лана! Как читать Элекрические схемы

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

• Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
• Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

• Штукатурка уже нанесена.
• Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали	Особенности
По верхнему краю стены в штробе или гофротрубе	Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика)	Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку	Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть

Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей. После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

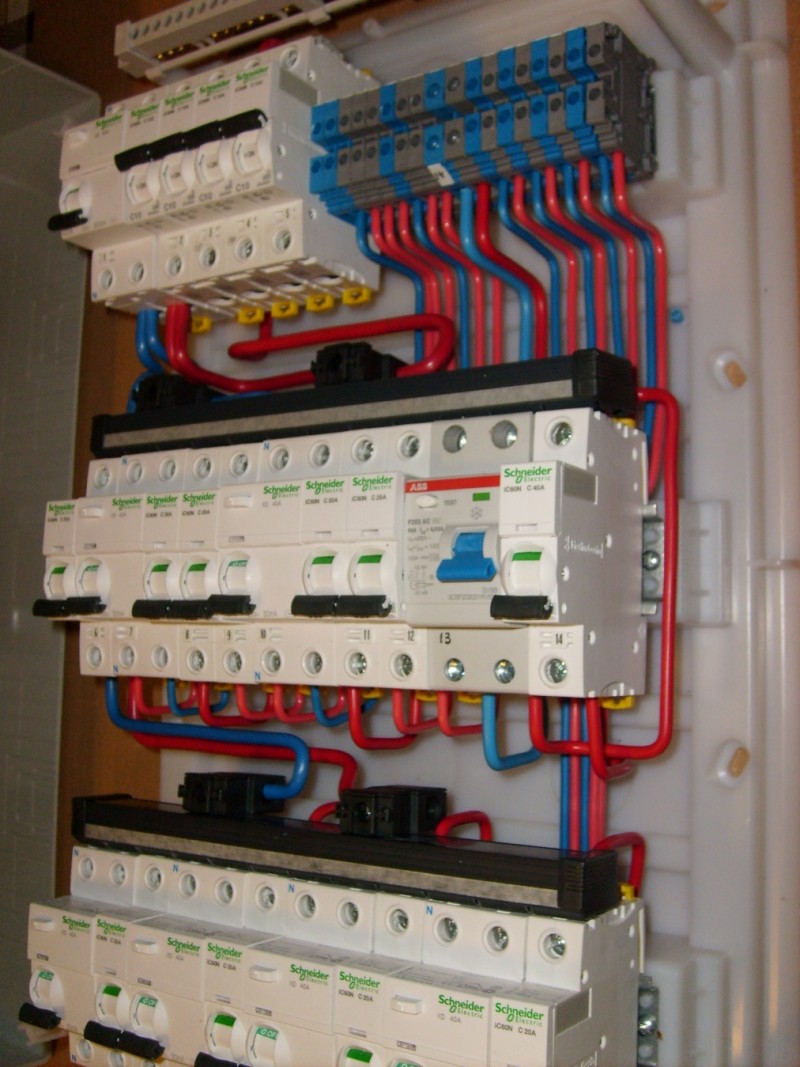

Как собрать схему электрического щитка

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

• при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
• в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
• сечение перемычек выбирается равным или большим сечению кабелей.
• провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

• Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
• Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
• С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
• Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
• Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
• Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

Правильная группировка потребителей

Операция заключается в правильном распределении поступающего в квартиру электричества между потребителями.

Самостоятельную сборку электрощитка производят с выполнением следующих правил:

1. Каждый потребитель мощностью от 2000 Вт выделяется в самостоятельную группу и подключается к автомату соответствующего номинала.
2. На каждую комнату делается — отдельная розеточная линия из трёхжильного кабеля сечением 2,5 мм2, отдельная линия освещения из кабеля сечением 1,5 мм2 с автоматом на 10 А, отдельная линия для кондиционера.
3. Питание к стиральной и посудомоечной машинам, сплит-системам и другому бытовому оборудованию невысокой мощности подводится кабелем сечения 2,5 мм2 от автоматического выключателя на 16 А. Для подключения бытовой техники большей мощности требуется кабель сечением 4 или 6 мм2 и автоматы на 20 или 32 А.
4. Электропитание для ванной комнаты, независимо от мощности её потребителей, подводится отдельной линией с обязательной установкой индивидуального устройства защиты.

Подключение к щитку отдельными кабелями является единственно верным решением, обеспечивающим необходимый уровень безопасности и удобство управления системой электроснабжения квартиры. В случае короткого замыкания происходит отключение лишь аварийной группы – это ограничивает площадь поиска проблемы и сохраняет возможность использования электроэнергии для устранения неполадки.

Пусконаладочные работы

После завершения всех манипуляций по сборке и монтажу электрощитка, следует поставить выключатели в режим «Выкл» и приступить к завершающему этапу – пусконаладочным работам.

Инструкция проведения проверки и отладки:

1. Проверка производится после полного монтажа светильников, выключателей, розеток и прочих электроустановочных устройств, подключения на всех выделенных линиях нагрузки в розетках.
2. На ввод электрощупа подается напряжение, проверяется наличие и значение мультиметром, соответствие нуля и фазы.
3. Подключаются все дифференциальные автоматы и УЗО последовательно, с проверкой работоспособности через нажатие на «Тест», после чего включаются повторно.
4. Все клеммы автоматических рубильников проверяются мультиметром на предмет наличия на входе напряжения.
5. Автоматические выключатели включаются последовательно, и на выходных клеммах проверяются на наличие напряжения;
6. При последовательном включении электроприборов, для каждой линии потребителя производится контроль работы распредщитка, фиксируется отсутствие дыма, нагрева модулей, искрения. В противном случае – ищется проблема и устраняется.
7. Каждая розеточная линия проверяется на величину и наличие напряжения.
8. Тестируется работоспособность осветительных линий.
9. На протяжении нескольких часов щиток не закрывать и проконтролировать его функционирование.

При успешной проверке следует закрыть все внутренние части электрощитка. На поверхности крышки или пластрона следует разместить цветные наклейки с маркировкой и обозначением каждого выключателя.

Для защиты надписей заклеивается прозрачной пленкой или скотчем. В случае непрозрачной дверцы, внутри ее следует расположить схему прибора, наклеив на скотч или поместив в специальные зажимы (предусмотрены в некоторых моделях).

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

• быстрый доступ для включения или отключения напряжения;
• отдаленность от горючих и пожароопасных материалов;
• естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих
Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент

Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя

Среди мировых брендов можно выделить Hager, Makel, ABB

Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией

Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции

Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.
