Адаптер для скважины

Содержание и обслуживание

Технический осмотр изделия совмещен с обслуживанием скважинного насоса.

• при подъёме глубинного агрегата из обсадной трубы вместе с напорным шлангом извлекается подвижная деталь приспособления;
• основному износу на изделии подвергаются уплотнения. Резиновые кольца теряют эластичность и повреждаются мелким абразивом, находящимся в воде. При обнаружении дефектов уплотнения меняются на новые;
• проверяется резьбовое соединение съемного патрубка изделия с фитингом на напорном шланге. При протечке по резьбе меняется уплотнение или фитинг;
• если при эксплуатации поврежден гребень фиксации перемещаемой детали приспособления со стационарным элементом на трубе, менять придется подвижную часть изделия;
• для замены поврежденного уплотнения неподвижной части устройства необходимо откапать обсадную колонну до врезки изделия, отсоединить водовод и снять гайку с патрубка.

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

• Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
• Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
• Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья.
Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу.
На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы.
Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется.
Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения.
Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Виды

Конструкции различных видов адаптера довольно похожи между собой, даже если они изготовлены разными производителями. Символически их можно разделить на группы в зависимости от спецматериала, из которого они выполнены.

• Латунь. Срок службы составляет 8–10 лет. Этот материал в ходе работы выделяет в воду соединения меди и цинка, поэтому рекомендуется использовать фильтрующий механизм. Такой механизм отличается приемлемой ценой изделия.
• Бронза. Бронзовые адаптеры характеризуются высокой стоимостью. Но это окупается длительным эксплуатационным сроком, который составляет до 25 лет. Во многих странах запрещается использовать такой материал из-за высокого процента содержания свинца в бронзе. Адаптеры из такого материалы появились в конце ХХ века, сегодня найти в продаже подобный механизм довольно затруднительно из-за довольно высокой цены.

• Нержавеющая сталь. Адаптеры из такого материалы отличаются тяжелым весом, прочностью и длительным эксплуатационным сроком, который достигает 30–40 лет. Нержавеющие сплавы являются высокоустойчивыми к ржавчине и окислению, редко выходят из строя.
• DZR. Данный материал с таким сокращенным обозначением представляет собой сплавы на основе латуни, которые являются продовольственными, а также они обладают стойкостью к образованию ржавчины. Латунные механизмы популярны в Европе и США.

Особенности

Скважинный адаптер появился недавно, но уже с большим успехом вытесняет кессоны на скважинах, ведь данный механизм обладает рядом положительных характеристик. Скважинный адаптер – это установка, обеспечивающая соединение выхода скважины с водопроводной системой, которая уходит в жилое помещение. Устройство располагается в обсадной трубе на уровне пониже точки промерзания почвы. Благодаря такой установке достигается функциональность скважины и конструкции автономного водоснабжения жилого помещения в зимнее время, причем даже в сильные морозы. Автоматически исключается необходимость проведения термоизоляционных работ для водопроводной системы.

Устройство состоит из двух деталей: наружной и внутренней. Первый элемент представляет собой штуцер, который устанавливается в микроотверстие, заранее подготовленное в обсадной трубке. На той части патрубка, которая остается внутри, размещается выемка для фиксации обоих деталей скважинного адаптера. С наружной стороны размещается нарезанная резьба для подсоединения с водопроводной трубой, вспомогательные уплотнительные детали для защиты от протекания и попадания грунтовой воды, а также накидная гайка, которая прочно закрепляет всю систему в одном положении.

Второй элемент скважинного адаптера размещается внутри обсадной трубы. Он представляет собой модернизированное колено, один конец которого подсоединяется к шлангу, удаленном от насоса в скважине, а второй – с деталью, про которую было рассказано в предыдущем пункте. Для этого деталь оборудуется шипом в виде ласточкиного хвоста и уплотняющим кольцом из резины, которое придает соединению герметичность.

Чтобы облегчить процедуру установки, верхнюю часть внутренней детали скважинного адаптера оборудуют глухим резьбовым микроотверстием. В него закручивается монтажная трубка, посредством которой изделие погружается в водоскважину. Там оно устанавливается в паз другого элемента адаптера. После чего спецмонтажная труба просто выкручивается и вытаскивается. Сделать подобный механизм можно самостоятельно.

Скважинный адаптер обладает такими достоинствами, как:

приемлемая цена изделий. Если сравнивать со стоимостью кессона, то адаптер является дешевле в 5–7 раз

Если бюджета недостаточно, стоит обратить внимание на данных механизм;
жидкость в устье водоскважины не промерзает;
простота установки. Монтаж подобного оборудования может произвести любой, кто умеет держать в руках дрель;

• компактность. Обсадная труба с адаптером не занимает полезного пространства, а также не будет конструкцией, которая портит весь внешний вид усадьбы. Действительно, над землей будет размещаться только крышка водоскважины, диаметр которой составляет 30–40 см;
• возможность монтажа вблизи коммуникационной системы;
• возможность скрытой установки насосного механизма;
• эстетичность конструкции. Скважину на загородном участке практически не видно, что очень хорошо для владельцев, опасающихся воровства;
• надежность;
• возможность применения при высоких уровнях грунтовых вод;

• 100% герметичность системы. Даже при весенних паводках вода остается чистой. Это условие выполняется в том случае, если проведена правильная установка оборудования и дальнейшее обслуживание системы;
• если водяной системой не нужно пользоваться длительное время, скважинный адаптер позволяет спустить воду. Достаточно расцепить связь элементов, и вся жидкость стечет.

Кроме положительных характеристик, адаптер имеет и негативные стороны, такие как:

• резиновая деталь (уплотнитель) со временем может выйти из строя. Но это зависит от производителя данной конструкции и от качества изготовленного изделия;
• места соединений могут окислиться, чтобы это не произошло, необходимо 1–2 раза в месяц опускать и поднимать насос;

• трос, которым осуществляется поднятие насоса, не держит его в рабочем положении. Эту функцию выполняет адаптер. Возможно преждевременное изнашивание либо эксцесс герметизации соединения от постоянной вибрации, которая идет от насосного механизма;
• зачастую возникают проблемы с прокладкой, которая располагается между грунтами и наружными стенками устройства. Она может пересохнуть, что приведет к нарушению герметизации. В результате грунтовые воды попадут в механизм, в дальнейшем произойдет разрушение водоскважины;
• нет возможности для подключения дополнительных источников забора воды из скважины, например, для полива огорода, для отдельно стоящей хозяйственной постройки.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Обустройство дренажа

В первую очередь делается план участка с примерным расположением дренажных точек. После этого необходимо рассчитать количество необходимых материалов. Для обустройства скважины требуется:

• щебень или керамзит, которым будет засыпаться отверстие;
• обсадные пластиковые или асбестовые трубы или полипропиленовая ткань с деревянными рейками.

Стенки скважины должны быть защищены от заиливания. Поэтому нужно заранее определиться с методом обустройства. Т.к. от этого зависит стоимость и сроки работ.

Варианты:

• использование обсадных труб;
• собственноручное изготовление защитного мешка из полипропиленовой ткани.

Оба варианта имеют место и хорошо справляются со своими задачами. Принцип работы у них одинаков. Делается скважина на требуемую глубину, ее стенки защищаются водопроводящим материалом, а вовнутрь засыпается щебень или керамзит. При этом диаметр точки не имеет особого значения.

Последовательность обустройства:

При помощи ручного бура или желонки делается скважина необходимой глубины. Обычно, она не больше 10 метров. По ходу бурения, нужно контролировать состав почвы, доставаемый буром. После того, как будет пройден первый водоупорный слой, нужно опуститься еще на 1-2 метра

Важно не пропустить момент, и не дойти до водоносного слоя.
Когда отверстие сделано, нужно обустроить стены. Если выбран вариант с трубой – она просто опускается в скважину на 15-20 см ниже уровня земли. Предварительно, в ней сверлятся отверстия по всей плоскости.
Если выбран вариант с тканью, будет немного сложнее

Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие.
Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду.
После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет. Важно, чтобы верх получился герметичным.
Конструкция засыпается землей.

Предварительно, в ней сверлятся отверстия по всей плоскости.
Если выбран вариант с тканью, будет немного сложнее. Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие.
Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду.
После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет

Важно, чтобы верх получился герметичным.
Конструкция засыпается землей.

На этом, обустройство дренажной скважины заканчивается. В зависимости от глубины и от сложности грунта, все работы занимают 1-2 дня.

Монтаж наружного водопровода

Подготовка участка

Монтаж водопровода осуществлялся в феврале этого года, снега было предостаточно, для начала экскаватор почистил участок копки от снега.

Стекла было очень много, нам повезло, что ни одно стеклышко не повредило колеса трактора.

Раскопка траншеи

После того как место раскопок очищено от снега, начинаем копать. Пробуем ковшом, ковш не берет, одеваем гидроклин и начинаем долбить землю.

Меняем гидроклин на ковш и копаем. Кстати земля на данном участке промерзла чуть больше полуметра.

Траншея составила 15 метров. Раскопка гидроклином и ковшом составила примерно 6 часов. Это очень долго, в летнее время такую траншею экскаватор капает за 30 минут.

Подготовка трубы и электрокабеля

Пока экскаватор копал траншею мы подготовили трубу для укладки в землю и утеплили ее энергофлексом. Так же подготовили электрический кабель для подключения насоса к электричеству, продели его в гофру.

Трубу лучше раскладывать заранее, тем более зимой, чтобы она приняла форму, выпрямилась.

Установка адаптера для скважины

Итак, траншея готова, скважинная труба видна, начинаем сверлить отверстие под адаптер на глубине 2 метра.

После того как отверстие было готово, необходимо было с помощью специального ключа установить адаптер в это отверстие.
Мы сделали этот ключ из полипропиленовой трубы армированной алюминием. Ключ достаточно крепкий, в идеале нужна металлическая труба. Но мне было и с ПП удобно.

На наше скважине был установлен стандартный оголовок, после сняли оголовок, достали из скважины насос и стало понятно, что наш ключ с адаптером не пролезут.

Пришлось убрать синюю пластиковую трубу из скважины, а точнее один сустав 4 метровый. Она легко открутилась и была успешно убрана. После чего наш адаптер с ключом легко пролез в скважину и был установлен на вырезанное отверстие в стенке скважины.

Видно резьбу здесь.

После чего на штуцер адаптера была установлена уплотнительная резинка и все это затянулось прижимной гайкой. На штуцер так же была прикручена муфта ПНД, уложена труба в траншее и подключена к муфте, как у скважины так и в доме.

Теперь можно опускать насос на ключе с адаптером и важно попасть в ответную часть адаптера установленную в стенке скважины

Все установлено, можно закапывать траншею с уложенной трубой.

Кран для летнего водопровода. Обязательно продумайте слив воды на зиму из летнего водопровода.

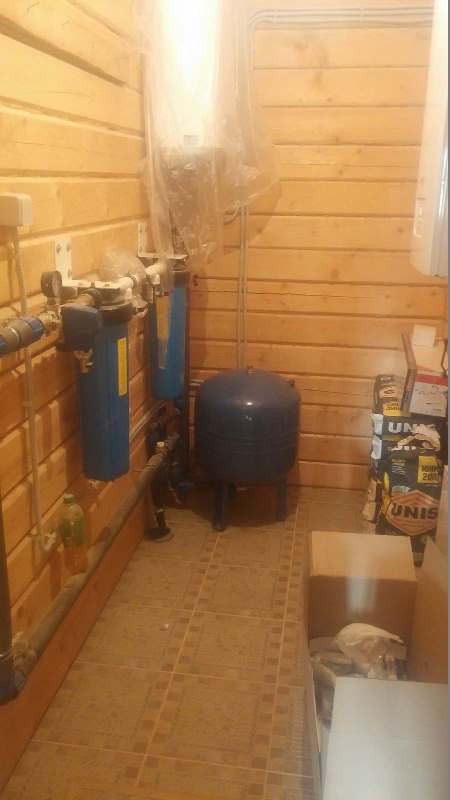

Обвязка водопровода внутри дома в котельной

Процесс подключения скважины к дому занял у нас весь день, но это по причине промерзшей земли и долгого ее долбления. Данную работу необходимо было делать именно в зимний период времени, так как в 100 метрах от участка большая река Кама, в другие времена года уровень грунтовых вод составляет 50 см, что не даст возможность делать такие раскопки. Скважинный адаптер здесь как никогда кстати, кессоны же необходимо дополнительно якорить и герметизировать. Адаптер в этом не нуждается. Уплотнительные резинки служат годами.

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

Как устанавливается адаптер для скважин.

Как устроен адаптер

Сама конструкция состоит из двух частей: наружной и внутренней:

• Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
• Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

Материал для изготовления

Иллюстрации	Рекомендации
	Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.
	Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.
	Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.
	Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка	Рабочий диаметр	Средняя цена	Страна производитель
Baker	100-200 мм	3400руб.	США
American Granby Harvard	110-130 мм	5000руб	США (Есть лицензионный товар производства Тайвань)
Debe	125-195 мм	4500руб	Швеция
Vinkell	127-158 мм	3000руб	Неизвестно
Unipump	110-160 мм	2000руб	Россия

Цены актуальны на весну 2017 г.

При покупке сразу проверяйте комплектацию изделия.

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин	Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб.	Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант.	Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней.	Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер.	В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей.	Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения.	При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.	Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Немного теории: выбираем лучшие трубы

Какой материал труб наиболее практичен

Специалисты считают, что лучшими для прокладки наружного водопровода для частного дома являются трубы ПНД. Эта точка зрения объясняется следующими достоинствами, присущими этим изделиям:

• вполне достаточный диаметр, составляющий 25 мм и более;
• способность обеспечивать подачу жидкости температурой не более 40°С, что идеально подходит для подачи воды из скважин;
• пластичность материала, благодаря чему трубопровод способен выдерживать замерзание находящейся в нем воды;
• абсолютная устойчивость к корродирующим воздействиям;
• высокий уровень износостойкости и долговечности (более полувека);
• возможность использования обжимных фитингов, существенно облегчающая весь процесс монтажа внешнего трубопровода;
• возможность приобрести трубы бухтами 50 м и более.

На последний пункт хотим обратить особое внимание. Поставка труб в длинномерных бухтах позволяет исключить или свести к минимуму количество стыков в прокладываемом водопроводе, что значительно увеличивает его надежность

Естественно, трубы ПНД вполне можно надежно соединять с помощью стыковой сварки, о чем мы уже рассказывали в статье, посвященной этому вопросу. Однако для этого требуется специальный сварочный аппарат и, следовательно, обращение в специализированную организацию, занимающуюся данным видом работ. Чтобы иметь возможность сделать это собственными силами, нужно приобретать такую трубу, которую в водопровод можно уложить единым отрезком.

Как выбрать диаметр труб для наружного водопровода

Трубопровод укладывается такого диаметра, чтобы обеспечить потребности всех потребителей, использующих воду одновременно. Причем это должно происходить без значительных потерь в давлении.

Как правило, в расчетах принимается, что в жилом доме одновременно могут работать 3 или 4 водозаборные точки или, говоря иными словами, 3 или 4 крана. Пропускная способность крана составляет 5-6 л/мин. Из этого можно заключить, что пропускная способность водопроводной трубы не должна быть менее 20 л/мин. Этим условиям отвечает, например, труба ПНД, имеющая диаметр 20 мм и длину до 5 м.

Необходимо учитывать, что сказанное выше относится к тем случаям, когда в трубе создано нормальное давление порядка 2-3 бар. Если же давление ниже, то трубу следует брать большего диаметра. Как правило, трубы для наружного водопровода берутся с некоторым запасом. А именно:

• при длине трубопровода до 10 м достаточной будет труба ПНД диаметром 25 мм;
• при длине до 30 м – диаметр 32 мм;
• при длине более 30 м – диаметр 38 мм.

И еще один нюанс. Если воду подает насос, обслуживающий домашний накопитель, то необходимо проложить магистраль, соответствующую его характеристикам. В подобных случаях укладываются, как правило, трубы диаметром 32-38 мм.

Теперь же расскажем о тех работах по укладке наружного водопровода, которые нам довелось выполнять собственными руками.

Основные преимущества адаптера

Относительно недавно единственным приемлемым методом обустройства скважины являлся монтаж кессона. Стоит отметить, что подобная конструкция довольно эффективна, но при этом ее установка имеет массу сложностей.

Обустройство скважины адаптером — это современное идеальное решение имеющейся проблемы. Согласно статистике, подавляющее большинство европейцев и американцев отдают предпочтение именно этому устройству.

Это обусловлено массой причин:

• во-первых, его стоимость в несколько раз ниже цены кессона;
• во-вторых, монтаж и эксплуатация подобного устройства не имеют технических сложностей;
• в-третьих, срок службы адаптера исчисляется десятками лет.

К прочим преимуществам, благодаря которым жители сельской местности выбирают монтаж адаптера, следует отнести возможность круглогодичной эксплуатации скважины, эстетичность и простота ремонта.

Адаптеры изготавливаются из латуни. Благодаря этому ему не страшна коррозия. Нелишним будет указать и то, что это устройство сливается с ландшафтом, поэтому оно редко становится объектом хищения, чего нельзя сказать о кессонах.
