Простое соединение металлических труб без применения сварки

Варианты крепежных элементов для соединения труб

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

  • плавающие, к которым относятся стяжки и клипы;
  • жесткие — это соединительные крабы, фланцы, фитинги, скобы.

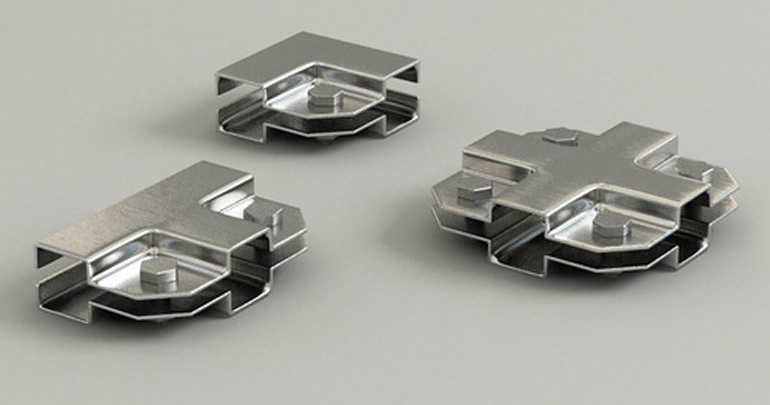

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

  1. Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
  2. Г-образный, используемый для углового соединения двух труб.
  3. Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

  1. Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
  2. Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
  3. Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Фитинги

Когда требуется соединить профильные трубы с ответвлениями и загибами, на торцы устанавливают специальные крепежные детали фитинги. Есть варианты для соединений внутри помещения и на улице. По назначению они могут быть сделаны в виде:

  • тройников и крестовин для создания ответвлений одинакового или разного сечения;
  • угольников, которые устанавливают на поворотах и коленах, если нужно изменить направление трубопровода;
  • муфт для стыковки прямолинейных участков.

Сборку фитингов выполняют в следующем порядке:

  • на торцы надевают обжимные гайки;
  • устанавливают зажимные, прижимные и уплотнительные кольца;
  • затем надевают фитинг;
  • детали скрепляют затягиванием гаек на обоих торцах.

Краб-система для профильных труб

Х-образный краб-кронштейн от 28 р./пара

Этот крепеж сейчас становится очень популярным и востребованным среди дачников и владельцев частных домостроений. А что это такое спросите Вы. Не будем далеко ходить за примером

Многие из Вас, особенно те кто уже приобрел теплицу или только присматривается и думает какую взять, наверное обратили внимание на то, что все чаще производители стали предлагать потребителю свою продукцию с применением краб систем при ее сборке, тем самым идя на встречу покупателю – это конечно радует

Краб система используется как крепежное соединение профильных труб, позволяя при этом исключить сварочные работы, а значит выиграть и по времени и миновать лишние траты связанные со сварочными работами (электричество, сварочный аппарат, провода, сам сварщик и его вознаграждение и т.д.), вам понадобится только гаечный ключ и все!

Краб системы выпускаются в различных комбинациях, все зависит от типа узлового соединения, формы и размера труб, вот самые основные типы:

Фото 1. Х-образный краб-кронштейн для профильной трубы 20мм.

Фото 2. Т-образный краб-кронштейн для профильной трубы 20мм.

Фото 3. Г-образный краб-кронштейн для профильной трубы 20мм.

По самим буквам уже становится понятен тип крабового сочленения, давайте разберемся с формой. По форме трубы бывают круглые и квадратные или профильные, размер этих труб тоже бывает разный – это значит, что комбинации также могут быть различны. При покупке всегда называйте наружний размер труб вашего сочленения.

Видите все просто и Вы стали разбираться во всем этом, а значит сможете все сделать своими руками!

Где можно применить краб систему:

  • при сборке теплицы и парника
  • при сборке летней душевой кабины
  • при сборке стеллажа
  • при сборке беседки или навеса
  • при сборке навеса для машины
  • при сборке тентовой конструкции для любого праздника
  • при мелком ремонте, если подкачала сварка и так далее.

Фото 4,5,6. Крепление краб-системой направляющих к дугам теплицы из поликарбоната

Фото 7,8,9. Фрагменты сооружения МАФ с применением краб-системы. Детская игровая площадка.

Заметьте в случае необходимости все ваши конструкции можно с той же легкостью разобрать и перенести или складировать. А это согласитесь огромный и немаловажный плюс.

Мы постарались показать Вам, что краб системы являются не только надежными, но и универсальными.

Стыковка с металлическими

Потребность в совмещении фрагментов трубопровода из разных материалов, обычно, появляется при ремонте, когда старые коммуникации заменяются новыми.

Если трубы во всем доме металлические, а при ремонте планируется установить пластиковые, помех для их монтажа нет.

Существует целых два типа соединения ПВХ труб с металлическими:

Фланцевое, применяется при монтаже трубопроводов большого диаметра, когда создается автономная канализация в частном доме своими руками.

Для соединения используются фланцы — металлические кольца с отверстиями. Монтаж осуществляется в несколько шагов:

  • Трубы обрезаются под прямым углом, срез, при необходимости, шлифуется.
  • На конец каждой трубы надевается по фланцу, между которыми устанавливается резиновая прокладка.
  • Оба конца с фланцами, совмещаются. В отверстия вставляются болты, которые основательно затягивают.

Перед началом монтажа, необходимо осмотреть фланец, на предмет наличия заусенцев.

Для резьбового соединения используются металлические фитинги (муфты).

С одной стороны крепежей находится резьба (может располагаться как внутри, так и снаружи детали), вторая сторона — гладкая (в нее вставляется пластиковая труба).

С помощью этого способа, можно быстро и надежно соединять металлические трубы с пластиковыми:

  • в местах изгибов,
  • расширений или сужений,
  • переходов на нижний уровень

— везде, где массивные фланцы будут неуместны.

Поскольку — это холодный тип соединения, где нет пайки, герметизация стыка достигается за счет фум-ленты, которая наматывается на трубу, в месте крепления фитинга.

Раньше, для этой цели использовали паклю, но сейчас, есть более удобные и надежные материалы.

Лента наматывается на трубу, максимум, в 2 оборота, в направлении резьбы, а не наоборот.

Для дополнительной герметизации, стык обрабатывается силиконом.

Муфты прикручиваются вручную, без гаечного ключа. Степень соединения проверяется пробным пуском. Если со стыка капает вода, нужно еще немного подкрутить фитинг.

Как резать и соединять трубы ПНД при помощи сварки, посмотрите в видеоролике.

Источник

Забор из профнастила своими руками: фотоотчет

Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.

Кроме того пошли такие материалы:

  • на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
  • на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
  • лаги 30*30 мм;
  • каркас ворот и калитки 40*40 мм;

Готовый забор из профнастила своими руками строил один человек

Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.

Вид изнутри на готовый забор

Подготовка металла

Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.

Трубы нужно очистить от ржавчины

Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.

Установка столбов

Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.

Бур для лунок под столбы

Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.

Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.

Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом

Правильно выставить столбы — это очень важно, иначе весь забор перекосит

В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.

Так зафиксировали рубероид

После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.

Опалубка для цоколя

Установка перемычек

Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.

Варим перемычки

После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.

Монтаж профлиста

Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.

Ровно установленный крепеж — тоже красиво

После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.

Финальный вид забора из профлиста, сделанного самостоятельно

Как вы поняли, особо сложного ничего нет

Важно выставить ровно столбы и приварить каркас. Это и есть основная задача

Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.

Доводы в пользу безрезьбового и несварного соединения

Среди наиболее серьезных причин, по которым многие мастера советуют отказаться от сварных швов при монтаже металлических трубопроводов, можно назвать:

  • Финансовые затраты на проведение сварочных работ достаточно велики. Поэтому в тех случаях, когда требуется сварить лишь несколько труб в домашней системе водопровода, использовать сложное дорогое оборудование просто нецелесообразно.
  • Достаточно высокая сложность монтажа. Это относится не только к самому процессу сваривания, но и к необходимости мощной электросети для подключения сварочного аппарата. Иногда такие работы проводятся в условиях высокой влажности, что требует знания правил техники безопасности. Следовательно, если начинающий строитель не знает, как соединить металлическую трубу без сварки, самостоятельно сделать он ничего не сможет.

Скорость реагирования. В случаях серьезных прорывов трубопроводов на то, чтобы дождаться специалиста со сварочным аппаратом, может понадобиться много времени, которое дорогого стоит. Поэтому в аварийных ситуациях соединение стальных труб без сварки и резьбы позволит быстро и своими силами устранить утечку.

Муфты

Этот метод соединения прямолинейных участков без сварки применяют, когда необходима высокая герметичность на трубопроводах, работающих под давлением. Монтаж выполняют в следующей последовательности:

  1. Торцы профильных труб срезают под углом 90⁰.
  2. Удаляют заусенцы, очищают от грязи и коррозии.
  3. Размечают место размещения муфты, прикладывая к трубе так, чтобы линия стыка находилась на середине ее корпуса. Положение отмечают фломастером. Операцию повторяют на другой трубе.
  4. Торцы покрывают силиконовой смазкой.
  5. Концы профильных труб вставляют внутрь муфты так, чтобы отметки совместились с ее краями. После выравнивания по оси стык скрепляют болтами муфты.

Советы по выбору

Основных критериев выбора четыре:

  • До начала работы следует набросать схему и подумать, какие виды крабов и в каком количестве понадобятся для монтажа конструкции – и только потом покупать изделия нужной конфигурации.
  • Второй важный критерий – толщина элементов соединения: ни в коем случае нельзя покупать крабы из стали толщиной менее 1,5 мм – халтура не обеспечит нужную прочность и жесткость конструкции.
  • Элементы не должны иметь трещины, сколы, вмятины, отклонения от геометрических размеров и формы.
  • Ни в коем случае не должно быть ржавых мест на поверхности – покрытие должно быть целым, не иметь царапин, сколов или несплошностей.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

  1. Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
  2. Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
  3. Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
  4. Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм

Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

Выбор способа крепления

При выборе способа соединения необходимо учитывать назначение и особенности собираемой конструкции:

  • крабовую систему применяют для соединения квадратных труб без сварки и прямоугольных профилей малого сечения для сборки малогабаритных садовых и хозяйственных построек;
  • фланцы используют для сборки без сварки конструкций из профильного трубопроката большого сечения, которые приходится часто собирать/разбирать;
  • муфты применяют для монтажа напорных трубопроводов, но чаще во время ремонта при замене поврежденных участков;
  • при выборе фитингов нужно учитывать, что из-за недостаточной прочности соединения потребуется усилить сваркой.

При покупке соединительных деталей руководствуются следующими критериями:

  • перед началом работы набрасывают эскиз, по которому подсчитывают, сколько и каких элементов нужно;
  • толщина стенок крабов не может быть меньше 1,5 мм, так как детали из более тонкого металла не обеспечивают требуемую прочность;
  • на деталях не должно быть трещин, сколов, вмятин, изменений конфигурации и отклонений по размерам;
  • элементы с поцарапанной поверхностью и коррозийными пятнами прослужат недолго;
  • длительность срока службы зависит от производителя, поэтому лучше покупать продукцию хорошо зарекомендовавших себя фирм.

Краб-система по праву считается оптимальным вариантом для сооружения построек своими руками. Однако, несмотря на простоту выполнения соединений без сварки этот способ применим не во всех случаях, когда требуется собрать конструкцию из профильного трубопроката. Например, сварные ворота или трубопровод, проложенный в стене, будут надежней в эксплуатации.

Способы соединения

Можно выполнить соединение трубопроката, используя крабы, муфты, болты, хомуты для квадратных труб и другие соединительные элементы, в том числе изготовленные своими руками.

Две профильные трубы можно соединить под углом 90° с помощью стального уголка.

Для стыковки труб с одинаковым сечением можно изготовить соединительный элемент своими руками. Для этого понадобится сварочный аппарат.

Необходимо взять отрезок трубы с сечением, большим, чем сечение соединяемых элементов, чтобы их можно было вставить в нее. Соединительный элемент разрезается на две части, и на одном конце каждой из них делается скос под углом 45°. После этого из сложенных скошенными сторонами двух половинок трубы сваривается уголок 90°.

На краях полученного элемента делаются отверстия размером не более половины толщины стенки профиля, и присоединяются гайки с соответствующим этим отверстиям диаметром. На концах соединяемых труб тоже делаются такие же отверстия.

Соединение профильных труб посредством крепежных элементов может быть хорошей альтернативой горячей сварке для легких построек. В иных случаях лучше использовать сварочные квадратные трубы.

Что собой представляет краб-система

Краб-системы – универсальный крепеж для квадратных и прямоугольных труб, позволяющий быстро и достаточно надежно собрать конструкции с применением болтовых соединений и без сварки. Конструктивно представляют собой специальные хомуты, позволяющие прочно и надежно обхватить профильные трубы и зажать их при закручивании болтового соединения.

Разработано несколько разновидностей крепежей, позволяющих скреплять профтрубы в любом сочетании и в плоскости, и в объеме, но только под прямыми углами. Особых инструментов для стыковки труб не требуется, конструкцию при необходимости (например, по окончании сезона) легко разобрать и спрятать. Стоит отметить, что подобная система фитингов разработана и для круглых труб разного диаметра.

Расчет материалов

Обычно мастера рекомендуют ставить калитки стандартных размеров: 100 см в ширину и 200 см высотой. Уровень точной высоты часто подбирается произвольно с учетом высоты ворот, самого забора. Помимо этого, выделяют разные конструкции для каркаса калитки – от этого параметра зависит объем затраченного материала.

Для опор лучше выбирать металлические профили с сечением квадрат 60×60 мм, в длину не менее 2 м. Можно вместо профилей поставить трубы с равным диаметром. Дополнительный вариант брус, но у дерева высокие риски гниения, ему необходимо проведение в скором времени ремонтных работ.

Металлический профиль требуется для перекладин, размер 40×20 мм, 2 мм в толщину. Идеально, когда длина профиля равняется длине пролета, но в реальности это редкое совпадение, поэтому потребуется спиливать лишний размер.


Расчет материалов

Когда высота будущей конструкции превышает 2 м, то делают 2 ряда перекладин. Если больше – нужен дополнительный ряд для надежности и прочности.

Листы профнастила берут 0,5 мм в толщину, высота волны около 20 мм. Это поможет забору успешно противостоять сильным порывам ветра. Листы ставятся не встык, а обязательно с нахлестом в волну.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

  • Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
  • Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
  • Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
  • Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
  • Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
  • Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Фланцевое соединение

Среди прочих способов соединения стальных труб можно назвать применение фланцев, то есть специальных крепежных элементов, снабженных резиновой прокладкой.

Методика, как соединить трубы без сварки при помощи фланцев, выглядит так:

  1. Сначала выполняют точно перпендикулярный продольной оси срез торца трубы для крепления. Фаска при этом не обязательна.
  2. Далее на торце одевают фланец.
  3. Следующим шагом устанавливают резиновые прокладки так, чтобы они выступали за край торца трубы на 8-10 см.

Описывая процесс, как соединить трубу без резьбы на фланцах, стоит отметить еще ряд нюансов:

  • устанавливать сразу несколько прокладок на один фланец нежелательно, поскольку это может привести к снижению герметичности соединения;
  • обеспечить качественный и герметичный стык на фланцевом креплении можно, если вкручивать болты попарно с противоположных концов трубы, а не последовательно по окружности;
  • если речь идет о водопроводных трубах, то для них в качестве прокладки подойдет тряпичный картон, пропитанный олифой;
  • во фланцах отопительных труб прокладкой служит асбестовый картон;
  • выступающие над гайками части болтов не должны превышать половины длины болта;

внешнее сечение прокладки не должно соприкасаться с болтами, а внутренний ее диаметр должен быть чуть больше, чем размеры трубы.

Применение фланцевого метода стыковки труб без использования сварки и нарезки резьбы позволит вам быстро и без проблем произвести монтаж трубопровода газоснабжения в доме, а также выполнить канализационные коммуникации и дымоход.

Способы соединения

Сваривать профильные изделия перед установкой разъемного хомута не нужно. Сначала устанавливают одну часть крепежного элемента, затем выполняется стыковка. После этого можно производить соединение квадратных труб или прямоугольных изделий. С этой целью сверху располагается вторая часть разъемного хомута.

Если решается вопрос, как соединить профильную трубу без сварки, нужно знать, что стягиваются элементы системы краб с помощью болтов М6 или М8. Более надежный крепеж не нужен. Это обусловлено тем, что основная нагрузка распределяется благодаря наличию многочисленных полочек у разъемных хомутов.

С целью повышения надежности в элементах крепления предусматриваются дополнительные отверстия. Они предназначены для установки пластин, которые способствуют увеличению надежности конструкции при монтаже трубы без сварки.

Фланцы

Фланцевое соединение состоит из двух металлических пластин круглой или прямоугольной формы с отверстиями для труб и болтов, которые устанавливают на концах профилей. Металлическое ограждение из профильной трубы? Порядок выполнения работы:

  • торцы срезают перпендикулярно относительно оси трубы;
  • после удаления заусенцев надевают фланцы;
  • при установке между ними резиновой прокладки следят, чтобы ее внешний край равномерно выходил за срез на 8 — 10 мм;
  • фланцы скрепляют болтами с гайками.

Для создания надежного долговечного соединения при монтаже учитывают следующие нюансы:

  • нельзя устанавливать больше одной прокладки, так как снижается герметичность;
  • для повышения герметичности гайки затягивают не одна за другой, а диаметрально расположенными парами;
  • на водопровод устанавливают картонные прокладки, пропитанные олифой;
  • стыки в системах отопления герметизируют асбестовым картоном;
  • резьбовая часть болтов не должна выходить из гаек больше половины их длины;
  • прокладка не должна касаться болтов, а размер отверстия должен быть немного больше сечения профиля;
  • один раз в 1 -3 года проверять состояние прокладки.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
