Терморегулятор: как устроен регулятор температуры, его виды, а также как правильно выбрать устройство

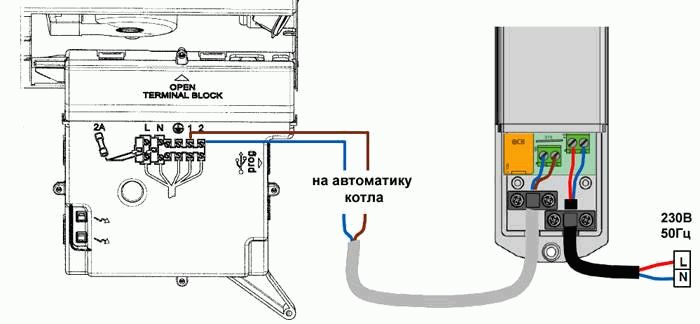

Схемы подключения терморегуляторов.

Однозначное представление о назначении терморегулятора дает схема его подключений.

Рассмотрим несколько терморегуляторов одной модели различного исполнения.

Схемы подключения терморегулятора MOES BHT-002.

В паспорте терморегулятора найдем схемы подключения.

Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.

GA — для водяных теплых полов.

GB — для водяных теплых полов.

GC — для котла.

Инструкция по эксплуатации на русском POER PTC10.

Несколько пополнений одной модели:

Дешевые терморегуляторы.

Это терморегуляторы без нормального корпуса, стоимостью до 200р.

Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.

Вот схемы некоторых с виду похожих терморегуляторов.

Разница видна только при изучении схемы из документации.

Держа в руках сам терморегулятор сложно понять какого он исполнения.

Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.

Терморегуляторы с двумя управляющими выходами.

Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.

Второй канал управления появляется в ущерб клеммам выносного датчика.

А выносной датчик и не нужен при управлении водяным теплым полом.

AliExpress.com Product — BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid Lock

HESSWAY 3A TUYA refrigerator temperature controller wifi thermostat for 2 in 1 Linkage Gas Boiler&Dry contact NC/NO

Необычные по схемам подключения терморегуляторы.

Модели с 4-7 канальным управлением.

Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.

AliExpress.com Product — 95~240VAC Two Pipe LCD Weekly Programmable Central Air Conditioning Room Fan Coil Thermostat

AliExpress.com Product — HESSWAY 2P4P cool heat wifi touch screen room thermostat Google Home,Amazon Echo,Tmall Genie, IFTTT for fan valve control

Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.

Основные параметры термореле

Таких параметров несколько. Вот самые важные из них:

• диапазон рабочих температур;
• точность уставки;
• гистерезис;
• мощность нагрузки.

Гистерезисом называется промежуток температур устойчивого состояния реле, когда реле поддерживает нагрузку во включенном состоянии. Уставка может занимать любое положение на этом промежутке, но принадлежит этому промежутку. Гистерезис не есть плохое качество реле, часто нормируется, даже отдельно регулируется и помогает избежать слишком частого переключения в цепи нагревателей, которое будет сокращать срок службы тэнов.

Пояснение к уставке и гистерезису

В домашних устройствах положение уставки характеризуется как “плюс-минус”. Так проще считать. Например, комнатная температура комфортна для человека в пределах 18-20 градусов Цельсия. Если гистерезис регулятора составляет 1 градус, то уставка в этом случае составит 19 градусов. Если при этом точность термореле составляет 0,5 градусов, то температура будет поддерживаться в пределах 17,5 … 20,5 градусов. Говоря точнее, будет срабатывать термореле, а истинная температура будет определяться мощностью нагревателя, который работает совместно с этим реле.

Мощность нагрузки выражается через ток, который реле способно переключать. Известно, что электронагреватели потребляют наибольшую мощность среди остальных потребителей энергии. Значит, таким нагревателям необходим достаточный ток и реле должно обеспечить этот ток своими контактами. Если токовая нагрузка слишком велика для контактов реле, то используют промежуточное реле: магнитный пускатель или электронный силовой ключ. Иначе контакты реле быстро подгорят и реле выйдет из строя.

Термореле с переключением диапазонов

Как можно проверить термостат духовки?

Любой прибор не застрахован от неисправностей. Для термостатов свойственны два вида неполадок: погрешность — несоответствие реальных температурных показателей тем, что заданы, и постоянно сомкнутые либо разомкнутые контакты, которые перестают зависеть от температуры.

Механическая модель

Если в бытовой технике работает механический термостат, то выявление проблемы упрощается. В этом случае сначала духовку включают, выставляя самое низкое значение температуры. Включенный прибор оставляют нагреваться на 15-20 минут. Спустя это время пламя должно стать минимальным: оно остается стабильным.

Чтобы проверить термостат газовой духовки, после того как конкретная температура задана, рекомендуют некоторое время понаблюдать за пламенем горелки. Если оно осталось на прежнем уровне, или уменьшилось, то можно сделать вывод, что оборудование работает нормально. Второй способ — использование дополнительного термометра, альтернатива ему (или помощник) — мультиметр с термопарой.

Электромеханический прибор

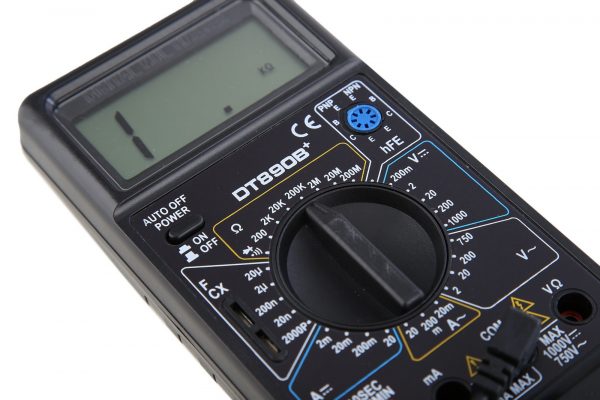

Такой терморегулятор дает возможность проверить его работоспособность двумя способами.

1. Традиционный метод. Духовку включают, затем регулятор выставляют на 100 или 150°. Температуру в камере через некоторое время проверяют термометром. При исправности прибора реальное и заданное значение должны совпадать. Погрешность в показателях непосредственно при включении-выключении прибора не является неисправностью, это особенность его работы. Например, при установке 150° термостат духовки будет отключать нагрев при достижении 155°, а при падении до 145° нагрев включит. Как правило, нормой считается разница в 5°.
2. Сложный способ. В этом случае прибор отсоединяют от устройства, находят контакты, которые снимают и замыкают друг с другом. Затем к ним подключают тестер, который заранее настраивают на режим прозвона. Если духовка холодная, то они обязаны звониться коротко, поскольку сопротивление почти равно нулю. Потом терморегулятор передвигают на 150°. Если спустя 10 минут на тестере не показывается разрыв, то ручку начинают медленно крутить в сторону уменьшения.

Второй метод считается менее точным, однако для диагностики термостата бытового прибора он вполне подходит. В любом случае, расхождения в показаниях на 5-10° являются допустимыми. Большие погрешности — уже доказательства того, что термостат нуждается в замене (механический или электромеханический) или в ремонте (электронный). Однако иногда в проблеме виноват не терморегулирующий узел, а дверца, которая может прилегать неплотно. Для ее ремонта лучше пригласить специалиста.

Электронное устройство

В этом случае оптимален первый способ проверки электромеханического узла. Если необходима полная диагностика всех элементов конструкции, то тестируют работу реле, замеряют сопротивление датчика, а также проверяют работоспособность контроллера, целостность проводников.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п.  Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

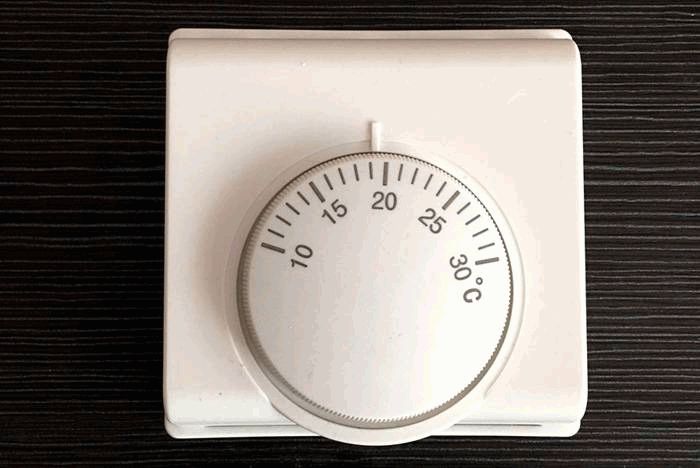

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки.  Но срок их замены достаточно длительный, потребляемые токи невелики.

Конструктивно радиаторный термостат состоит из двух частей:

• термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
• термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

• с ручной регулировкой температуры;
• с автоматической;
  • со встроенным датчиком температуры;
  • с выносным (проводным).

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Устройство термоклапана и существующие виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.

Термостатический клапан в разрезе

Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

Как устроена термостатическая головка

Watch this video on YouTube

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

• Из бронзы, с последующим хромированием или никелированием.
• Из латуни, с покрытием слоем никеля.
• Из нержавеющей стали.

Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Терморегулятор для котла отопления (регулятор температуры): виды и рекомендации по выбору

Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).

Варианты «умных» устройств

Терморегулятор для котла отопления (регулятор температуры): как он работает

Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.

Вариант установки термостата

Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.

Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел. В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором

По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия

В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.

Схематичная работа датчика

Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.

Вариант подключения оборудования

Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.

Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

• Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
• Расходы на создание регулятора намного ниже, чем при покупке готового блока.
• Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

• Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
• Качество работы устройства в большой степени зависит от состояния использованных деталей.
• Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Где надо ставить 3-ходовой кран и когда он не нужен

Прежде чем заниматься подбором трехходового вентиля, желательно убедиться в том, что он действительно необходим. Ведь в интернете и в реальной жизни хватает советчиков, слабо понимающих суть вопроса. Итак, перечислим ситуации, когда этот вентиль реально нужен:

1. Для защиты твердотопливного котла от подачи холодного теплоносителя и выпадения конденсата на внутренних стенках топки.
2. Чтобы регулировать температуру воды в отопительных контурах.
3. Для ограничения нагрева теплоносителя в контурах теплого пола.

О конденсате, провоцирующем образование липких наростов на стенках камеры ТТ-котла, сказано немало, в том числе и на нашем ресурсе. Он появляется в процессе разогрева, когда температура в топке уже высокая, а вода из системы отопления поступает холодная. Чтобы этого избежать, подающая и обратная магистраль связывается байпасом, где и ставится 3-ходовой кран. Он заставляет теплоноситель из котлового бака течь по малому кругу, и только при нагреве до 50—60 °С начинает подмес воды из системы.

Схема с байпасом и смесителем оберегает ТТ-котел от появления конденсата и температурного шока
Система с несколькими отопительными контурами, работающими в разных режимах

Регулирование температуры в отопительных контурах с помощью смесительного узла необходимо в таких случаях:

• в сложных системах отопления, когда к общей гребенке надо подключить несколько линий с разными температурными режимами, например, радиаторная сеть, теплые полы и бойлер косвенного нагрева;
• при подключении тех же потребителей к буферной емкости – тепловому аккумулятору;
• при подаче нагретой воды в теплообменник вентиляционной приточной установки, задействованной для воздушного отопления загородного коттеджа.

Клапан в отопительном контуре не только регулирует температуру на подаче, но и позволяет котлу нагреть теплоаккумулятор

Поскольку в греющие контуры теплых полов направляется теплоноситель с температурой не более 50 °С, а от котла может поступать и 85 °С, то ее следует ограничить. Обычно (но не всегда!) вопрос решается путем установки на распределительный коллектор смесительного узла с 3-ходовым вентилем. Последний смешивает охлажденную воду из напольных контуров с «внешним» теплоносителем, идущим от котла.

Схема приготовления воды нужной температуры для подачи в петли теплых полов

Теперь обозначим ситуации, когда покупка и монтаж смесителя (или разделителя) не обязательна:

1. Если протяженность каждой петли водяного теплого пола не превышает 50—60 м, чего вполне возможно добиться, то регулирование делается без смесительного узла. Вместо него на обратный коллектор ставятся головки типа RTL, ограничивающие поток по количеству теплоносителя.
2. Когда на обогрев частного дома поочередно работает 2—3 отопительных агрегата, поддерживающих постоянную температуру в сети не ниже 40 °С, то ставить трехходовой клапан для твердотопливного котла не нужно.
3. В системах отопления с естественной циркуляцией воды. Причина – перепад давления на клапане, препятствующий движению теплоносителя. То же касается теплоаккумуляторов, задействованных по самотечной схеме.

Если вас интересует, почему лучше выбрать головки RTL и как они управляют контурами напольного обогрева, посмотрите видео от опытного мастера и нашего эксперта Владимира Сухорукова:

Watch this video on YouTube

Регулятор температуры своими руками питание и нагрузка

Что касается подключения LM 335 то оно должно быть последовательным. Все сопротивления необходимо подобрать так, чтобы общая величина тока, который проходит через термодатчик соответствовала показателям от 0,45 мА до 5 мА. Превышения отметки допускать нельзя, так как датчик будет перегреваться, и показывать искаженные данные.

Запитка терморегулятора может происходить несколькими способами:

• С помощью блока питания с ориентировкой на 12 В;
• С помощью любого другого устройства, питание которого не превышает вышеуказанный показатель, но при этом ток, протекающий через катушку не должен превышать 100 мА.

Еще раз напомним о том, что показатель тока в цепи датчика не должен превышать 5 мА, по этой причине придется использовать транзистор с большой мощностью. Лучше всего подойдет КТ 814. Конечно, если вы хотите избежать применения транзистора, можно использовать реле с меньшим уровнем тока. Он сможет работать от напряжения в 220 В.

Как установить терморегулятор для теплого пола

Перед установкой прибора нужно обязательно ознакомиться с прилагаемой инструкцией по эксплуатации. В ней указан порядок снятия лицевой панели, то есть панели управления. Данную процедуру нужно проводить правильно, в противном случае прибор станет непригоден к работе. Для встроенный моделей подготавливается углубление, куда вставляется монтажная коробка. Термостат рекомендуется располагать поблизости от розеток на высоте от пола 0,6-1,0 м. Перед началом работ домашняя сеть должна быть обесточена.

Монтаж терморегулятора теплого пола начинается с подводки питающих проводов к монтажной коробке. Далее между терморегулятором и нагревательным элементом подключается температурный датчик, который укладывается в гофрированную трубу.

Соединение проводов с термостатом должно выполняться по установленной схеме подключения. Фазный и нулевой провода подключаются в соответствующие клеммы, а провода от датчика подключаются в отдельные гнезда с надписью sensor. Сам прибор аккуратно помещается в монтажную коробку. Если имеются помехи в виде проводов или гофрированных трубок, их нужно устранить. Терморегулятор располагается ровно по уровню. После этого панель управления устанавливается на свое место и закрепляется винтами.

Регуляторы температуры отопления модельный ряд и цены

Сразу оговоримся, что производителей есть очень много и рассматривать каждого из них мы не намерены. Поговорим только о самых популярных моделях.

Теплолюкс MCS 300

• Дистанционный контроль и управление нагревом теплого пола через Интернет
• Управление с одного мобильного устройства всеми тёплыми полами в квартире, загородном доме или на даче. Замените классические настенные терморегуляторы на MCS 300 — и управляйте комфортом с экрана смартфона.
• отдельный режим работы для каждого термостата
• программирование событий для каждого помещения в течение суток, дней недели

Модель Computherm Q7, также электронного типа, с температурным диапазоном в +5 – +35 С, стоит порядка 1400-1800 рублей.

Цена 1400-1800 рублей.

Регулятор температуры – Veria Control Т45

Более дорогой регулятор – Veria Control Т45, диапазон у него такой же, как у предыдущей модели.

Цена 4300-4400 рублей.

Механический регулятор температуры отопления Terneo RTP

Механические регуляторы стоят дешевле. К примеру, модель Terneo RTP с температурным диапазоном в +10 – +40 C.

Цена 1050-1100 рублей.

Хотя есть и более дорогие механические приборы. Так, Legrand Etika 672630 стоит целых 7750-10600 рублей.

Как видим, за качество всегда приходится платить больше, а наш случай – не исключение. Но отметим, что более простыми и, соответственно, более дешевыми являются все же механические модели. А теперь выясним, как правильно установить регулятор температуры отопления.

Хотите узнать больше про терморегуляторы на радиатор отопления ?

Наша инструкция по монтажу и большой обзор моделей с их техническими характеристиками Подробнее тут

Виды терморегуляторов

По способу подводки труб к радиатору термостаты бывают прямыми и угловыми.

Термостат угловой

Терморегуляторы изготавливаются из материалов, стойких к коррозии. Обычно их производят из:

• латуни (иногда с дополнительным покрытием из никеля);
• бронзы (с никелированным или хромированным покрытием);
• нержавейки;

Последний материал самый долговечный, но устройства из него стоят дороже и встречаются нечасто.

Термостат из нержавейки

Различают термостаты и по типу соединения. Бывают изделия с накидными и с обжимными гайками.

По типу рабочего вещества, наполняющего головку, терморегуляторы делятся на:

1. Жидкостные.
2. Газовые.

Жидкостные термостаты изготавливаются проще, чем газовые, поэтому их ассортимент намного шире, чем газовых устройств.

Термостат для отопления жидкостный

По принципу действия терморегулятор бывает ручной, механический и автоматический (электронные).

Автоматический (электронный) термостат для отопления

Самый простой ручной терморегулятор — конусный вентиль (на фото). Принцип его работы: человек крутит ручку, а конусный стержень перекрывает часть потока жидкости. Минусы такого устройства — отсутствие разметки на кране. Придётся самостоятельно определять, при каком положении вентиля в комнате устанавливается оптимальная температура. Приобретение ручного терморегулятора для радиатора отопления – самый дешёвый вариант.

Ручной терморегулятор — конусный вентиль

Часто на радиаторе отопления устанавливают кран механического терморегулятора. На нём имеется специальная шкала с нанесёнными цифрами, по которым можно установить необходимый уровень температуры (можно посмотреть на фото).

Механический терморегулятор

К преимуществам механического устройства можно отнести недорогую цену, простоту установки и использования.

Минусы механического терморегулятора:

• меньшая эффективность по сравнению с автоматическим прибором;
• необходимость постоянной регулировки температуры при изменении климатических условий;
• быстрый выход из строя защитного колпачка (при регулярном закрытии и открытии вентиля);

2 Плюсы и минусы

Механические терморегуляторы нередко применяются в системах полов с подогревом.

Главными плюсами механических приборов являются:

1. 1. Простота и понятность управления. Для включения достаточно нажать на соответствующую кнопку. После этого нужно лишь повернуть рукоятку до определенного температурного значения. Например, если нужно поддерживать температуру воздуха в помещении 20 °C, то нужно лишь повернуть ручку регулировки до отметки «20». Тогда при понижении температуры ниже этой отметки прибор начнет нагревать воздух. Если же температура станет выше отметки 20 °C, начнется охлаждение помещения.
2. 2. Надежность использования и функционирования. После отключения прибора не придется снова устанавливать прежние настройки, так как все они сохранятся. Та же самая ручка регулировки, установленная на отметке в «20», так и будет располагаться на этой отметке.
3. 3. Терморегулятор сможет исправно работать даже в том случае, если температура окружающей среды очень низкая. К примеру, у электронных приборов для регулирования температуры в таких условиях не все сенсоры могут сработать.
4. 4. Невысокая цена по сравнению со стоимостью электронных видов таких приборов.
5. 5. Долгий срок службы и неприхотливость в уходе. Даже в самых сложных условиях любая модель механического прибора будет продолжать работать.
6. 6. Разнообразие дизайна.

Имеются у такого терморегулятора и некоторые недостатки.

Распространенные из них следующие:

• низкая функциональность;
• во время его работы могут издаваться небольшие щелчки, которые появляются, как правило, при подаче напряжения на инфракрасные нагреватели;
• у таких приборов имеется некоторая погрешность.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

• температуру воздуха в помещении;
• уровень прогрева пола;
• совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.
