Как сделать точечную сварку из микроволновки?

Приступаем к изготовлению корпуса аппарата и контактных клещей

Материалом для изготовления как самого корпуса, так и контактных клещей была выбрана древесина по причине простоты обработки. Сначала я вымерял по ширине доску для основания, стенок и крышки, которая закроет трансформатор и все провода. Здесь для каждого случая размеры будут индивидуальны, но слишком маленькую коробку, во избежание перегрева оборудования, делать не стоит.

Отмеряем и отпиливаем доску по необходимым размерам

Также были отрезаны два бруска, которые будут использованы в качестве клещей. Все детали я обработал фрезой, шлифмашинкой, после чего сложил их так, как будет в дальнейшем.

Вот примерный макет того, что должно получиться

Но внешний вид всё же должен быть подобающим, поэтому я окрасил все детали, за исключением брусков, в чёрный цвет. Для клещей был выбран жёлтый

Окраска придаст конечному изделию эстетичный вид

Настало время продолжить разборку старой микроволновки. От неё нам понадобятся следующие детали:

• сетевой шнур;
• контактные провода;
• ручка с дверцы;
• концевой выключатель.

Кстати, ручку также желательно окрасить в чёрный цвет.

Эти детали от микроволновой печи нам пригодятся

Изготовление контактных электродов

Их лучше всего делать из медной жилы сечением 8 мм² (или толще). Именно медь не будет прилипать к стали и даст нужный нам эффект. Для этого отрезаем от прутка два куска длиной по 3-4 см.

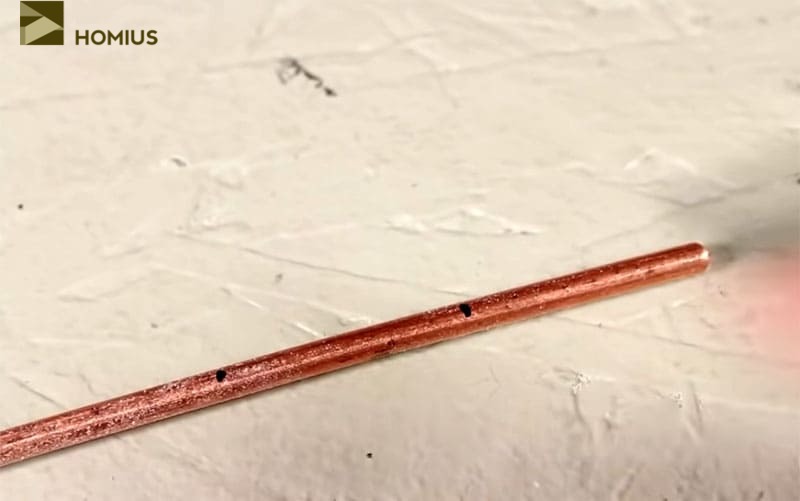

Режем медный пруток на отдельные куски, которые послужат электродами

Сборка коробки и коммутация

Теперь необходимо подобрать основной автомат, через который будет производиться подача напряжения. Для этого подойдёт однополюсной АВ на 15 А. И вот теперь вам наверняка станет понятно, почему я не зацикливался на размерах деталей нашей коробки. Под каждый автомат нужна различная прорезь в задней стенке. У меня оказался АВ, который редко у кого может просто валяться в гараже (брат работает электриком).

Вот такой автомат был установлен мной. У вас он может отличаться

Через автомат необходимо пустить один из проводов (фазу или ноль)

Какой из них – неважно. Ведь в разных розетках схема собрана по-разному

Выход из автомата позже будет подключён к одному из контактов первичной обмотки. Сам же сетевой фильтр фиксируем в прорези задней стенки.

На данном этапе сборки наша конструкция выглядит вот так

Теперь настала очередь установки трансформатора. Его нужно закрепить как можно ближе к двум коротким отрезкам бруска, которые пока выглядят как ножки. Если посмотреть на фото ниже, то по нему скажу следующее: уже можно завернуть фиксирующие шурупы, но не все. Оставляем пустым правое нижнее отверстие – оно нам ещё пригодится.

Крепим на место понижающий трансформатор

Последним шурупом фиксируем контакт провода заземления. В любом сетевом кабеле это жила светло-зелёного или жёлто-зелёного цвета.

Закручиваем последний шуруп, заземляя при этом сердечник

Коммутация концевого выключателя: полное подключение первичной обмотки

Мы уже разобрались, что один из контактов первичной обмотки подключается к контакту выхода из автомата. У нас осталась ещё одна жила сетевого кабеля. Её необходимо подключить ко второму контакту первичной обмотки, но не напрямую, а через концевой выключатель, удлинив при этом провод. Концевик будет служить кнопкой мгновенной подачи напряжения на электроды.

Подключаем концевой выключатель, который впоследствии будет закреплён на рукоятке клещей

Остаётся аккуратно разместить провода внутри и прикрутить верхнюю крышку с ручкой. Она облегчит транспортировку нашего оборудования. Перед укладкой проводки обязательно убедитесь в качестве изоляции всех соединений.

Прикручиваем на место крышку с ручкой и аккуратно укладываем проводку внутри коробки

Выводим концевой выключатель наружу вместе с концами вторичной обмотки и устанавливаем боковые стенки. На этом сборка коробки завершена. Нам остаётся лишь собрать и установить клещи с контактными электродами.

Крепим стенки коробки и переходим к клещам

Чертежи, схемы с расшифровкой споттеров из микроволновки

Споттер для кузовного ремонта из микроволновки можно изготовить только при наличии минимальных познаний в электротехнике. Перед проведением работ необходимо внимательно изучить чертежи приспособления и понять, как должны располагаться детали в самодельном устройстве.

Приспособление, собранное своими руками из микроволновой печи по стандартной схеме, работает следующим образом:

• при включении прибора в сеть напряжение проходит на первый из преобразователей, понижается, а затем достигает диодного моста и превращается в переменное;
• после этого происходит зарядка конденсатора;
• прибор, запущенный в режим сварки, отключает конденсатор от моста и подключает к тиристору;
• последний запускает в работу второй преобразователь;
• конденсатор разряжается, после чего закрывается тиристор.

Сварка в этот момент прекращается, и для ее продолжения нужно повторить всю процедуру заново.

Самодельный споттер с кнопкой «Импульс» работает по системе многократных повторяющихся циклов

Классическая конструкция споттера своими руками предполагает использование двух трансформаторов от микроволновой печи. Но при желании можно взять также один элемент или сразу три.

Вне зависимости от числа трансформаторов споттер можно подключить к розетке 220 В

Количество преобразователей влияет в основном на производительность устройства. Чем больше элементов в системе, тем мощнее споттер своими руками.

Возможные дефекты

Во время работы могут возникать дефекты, негативно сказывающиеся на конечном результате.

• Прожог – этот дефект появляется из-за большого напряжения, из-за продолжительного импульса или при сильном сжатии деталей. Перегретый металл начинает стекать, образуется отверстие, в итоге сваренные края можно легко оторвать. Чтобы избежать этого, нужно уменьшить силу подачи электрического тока и силу прижима.
• Расплескивание металла – в процессе работы из точек соединения начинают вылетать искры. Возникает это из-за сильного сжатия элементов или из-за слабой подачи импульса длительное время. Металл начинает выходить за контуры «ядра», а в этом месте образуются пустоты – прочность соединения нарушается.
• Непровар – появляется из-за слабо-подаваемого тока, недостаточной силы прижима или ослабленных щипцов. Возникает непровар, если места сварки находятся рядом.
• Уменьшение размера сварки – возникает из-за непродолжительного импульса либо детали были не плотно сжаты.

В следующем видео вас ждет современный процесс точечной сварки металлических предметов.

Детали и суть процесса

Точечная сварка своими руками должна соответствовать определенным стандартам, чтобы быть способной выполнять свое предназначение. Суть происходящего процесса идентична тому, как работает споттер. Сделанный аппарат получает питание от обычной сети в 220V. Переделанный трансформатор занижает напряжение (V) до безопасного значения (12V), а силу тока (А) поднимает к величине способной нагревать металл до температуры плавления.

Преобразованный ток подается на конденсаторы для зарядки. После накопления электричества, реле переводит напряжение в сторону рабочих контактов. Свариваемое изделие помещается между двух медных электродов, замыкание которых приводит к прохождению мощного импульса, создающего расплавленную точку в зоне контакта. Временная длина импульса варьирует от 0,01 до 0,1 с. После остывания образуется точечное соединение. А конденсатор снова начинает заряжаться для следующего цикла. Подобная схема контактной сварки своими руками из микроволновки передает общую суть работы аппарата, но может иметь различные вариации, в зависимости от требуемой мощности устройства.

Чтобы создать точечную сварку из микроволновки своими руками, потребуются следующие детали:

• переделанный трансформатор;
• кнопка;
• клеммы;
• два световых диода;
• автомат на 20 А;
• реле РЭК 74;
• два медных прутка диаметром 5 мм;
• диодный мост и набор конденсаторов;
• вентилятор от ПК.

Выбор деталей

Схема состоит из нескольких деталей. От их выбора зависит надежность и работа аппарата.

Трансформаторы

Эти аппараты берутся готовые или перематываются старые, взятые из б/у микроволновок и другой аппаратуры:

• Обеспечивает работу схемы и заряд конденсатора. Питает электросхему напряжением 12В. Его мощность значения не имеет.
• Через его первичную обмотку разряжается конденсатор, а вторичная создает импульс сварочного тока. Обеспечивает работу сварочного инструмента. Во вторичной обмотке 2-3 витка кабеля или толстой шины.

Выбор трансформатора СВЧ для споттера производится по мощности – чем она выше, тем более мощным получается устройство.

Тиристоры и диоды

Тип тиристора может быть любым. Единственное требование – ток не менее 50А и напряжение не менее 300В. Параметры диодов, питающих рабочий инструмент, и режим работы аналогичные. Поскольку аппарат работает в импульсном режиме, диоды и тиристоры на радиаторы не устанавливаются.

Вместе эти элементы составляют тиристорный ключ. Вместо тиристора и мощных диодов допускается применение симистора с теми же рабочими параметрами.

Диодный мост, питающий конденсатор, изготавливается из любых маломощных диодов, например, 226Б.

Информация! Хотя сеть считается 220В, это действующее значение напряжения синусоидальной формы. Расчет параметров диодов и тиристоров производится по максимальному значению синусоиды, которое больше в √3 и составляет 308В.

Конденсаторы и резисторы

Переменное сопротивление регулирует величину сварочного тока. Регулировка силы и продолжительности сварочного импульса производится управлением угла открытия тиристора. Для этого служит переменный резистор. Его величина составляет 100Ом. Поскольку он находится в цепи управления тиристора, ток, текущий через него минимален и составляет несколько миллиампер. Поэтому мощность резистора значения не имеет.

Конденсатор электролитический, емкостью не менее 1000мкФ, с рабочим напряжением более 25В.

Аппарат для точечной сварки своими руками

Сварочный аппарат действует на принципах закона Ленца — Джуоля: электрический ток, проходя по проводнику, выделяет тепло, которое напрямую равно квадрату тока, времени и сопротивлению проводника. Это означает что при силе тока в 1000 А, на тонких проводах и плохо сделанных соединениях, потери будут в 10000 раз больше, чем при 10 А.

Трансформатор

Основной элемент любого оборудования для точечной сварки — силовой, с повышенным эффектом трансформации (для получения нормального сварочного тока). Его можно взять в мощной микроволновке (от 1 кВт и выше), он питает магнетрон. Удобен своей доступностью и хорошими характеристиками. Показателей трансформатора хватит для точечной сварки стальных листов в 1 мм. Для получения большей мощности используют 2 и более детали.

Показатели таких трансформаторов составляют до 2000 В (в микроволновке оно удваивается перед подачей на магнетрон), не стоит их подключать в сеть и измерять выходные характеристики. Из этой детали нам понадобится первичная обмотка (в которой толще провод и меньше витков) и магнитопровод.

Провода срезаются стамеской или ножовкой (если он сварен, а не склеен), или выковыривается и высверливается (при очень плотной набивки обмотки, когда выбивание всё разрушит). При удалении проводов вторичной обмотки старайтесь действовать аккуратно, чтобы не повредить первичную обмотку. В трансформаторе также бывают шунты, которые ограничивают ток, их тоже нужно срезать.

После аккуратного извлечения нужных элементов, вторичная обмотка трансформатора обновляется. Для достижения показателей тока в 1000 А нужно использовать медный кабель с толщиной сечения в 100 мм² и более. Это может быть пучок или многожильный провод. Если внешняя изоляция мешает получить нужное количество витков, то её удаляют и заменяют на тканевую изоленту. Провода должны быть как можно меньшей длины, чтобы не было ненужного сопротивления.

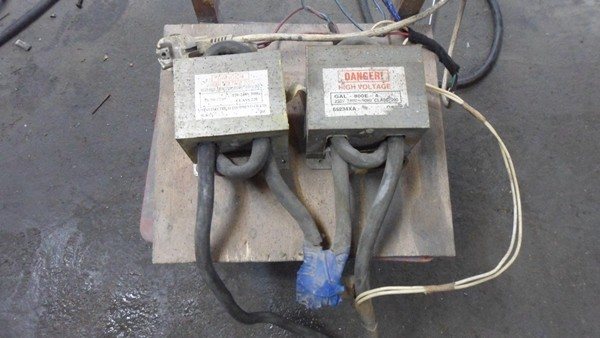

Например, если у вас есть 2 трансформатора мощностью 0,5 кВт, с входным напряжением 220 В, при номинальном токе 250 А и выходным напряжением 2В. Соединив выводы вторичных и первичных обмоток, получим прибор, в котором номинальное напряжении в 2 В, выходной ток — 500 А (ток сварки также удвоится).

При создании устройства, во вторичных цепях устройства должны использоваться электроды. То есть при задействовании трансформаторов по 0,5 кВт, их связывают вместе проводами с диаметром 1 см, а концы к электроду. Если допустить ошибку при подключении выводов вторичной и первичной обмотки, это приведёт к короткому замыканию.

Когда используете два мощных трансформатора и вам нужно увеличить напряжение, но размер окна магнетрона не позволяет добавить необходимое количество витков провода, для этого вторичные обмотки соединяются последовательно. Необходимо согласовывать направление витков, иначе можно получит противофазу, что приведёт к выходному напряжению равному нулю (чтобы правильно понять этот момент проведите эксперимент с тонкими поводами).

Первый случай свидетельствует о том, что цепи первичной и вторичной обмотки соединены вместе разноимёнными выводами (напряжение на первичной обмотке равно половине входного, которое преобразуется во вторичной обмотке, где оно суммируется и даёт двойное значение). Нулевое значение вольтметра показывает, значение напряжения на вторичных обмотках противоположны, это значит что одна из пар обмоток соединена одноимённым выводом.

Чтобы увеличить показатели у своего аппарата точечной сварки, нужно соединить несколько трансформаторов, но они не должны превышать показатели сети, иначе при его использовании общее напряжение будет падать. Ограничитесь 1000–2000 А, для бытовых условий такой силы тока достаточно.

Электроды

Медные стержни используют в качестве электродов. Чем больше толщина тем лучше, но его диаметр не должен быть меньше показателей провода. Если у вас аппарат небольшой мощности, то подойдут жала от паяльника.

При использовании обжима, площадь крепления получается гораздо меньше, что увеличивает потери.

Управление

Выключатель подключается к цепи первичной обмотки, иначе он будет добавлять сопротивления, а его контакты при работе расплавятся.

Если вы используете рычажный механизм прижима, то кнопку выключения монтируйте на нём. Очень удобно одной рукой давить на рычаг и управлять работой. Вторая рука контролирует сварку деталей.

Какие самоделки из микроволновки можно сделать

Итак, рассмотрим наиболее популярные самоделки из микроволновки, которые можно достаточно легко сделать своими руками.

1. Электрическая духовка;
2. Хлебница из микроволновки;
3. Небольшой шкафчик;
4. Маломощный генератор на 220 Вольт;
5. Аппарат для точечной сварки;
6. Зарядное устройство для автомобиля.

Кроме того, электрические узлы микроволновки пригодятся для изготовления всевозможной электроники.

Хлебница из микроволновки

Сделать простую, но оригинальную хлебницу из микроволновки очень просто. Для этих целей потребуется использовать одну единственную вещь от этой бытовой техники — металлический корпус.

Лучше всего будет заранее извлечь все ненужное из микроволновки и по максимуму её разгрузить. Для того чтобы украсить самодельную хлебницу, можно воспользоваться различными наклейками, коих в наш век, существует несчётное количество всевозможных вариантов.

Сварочный аппарат из микроволновки

Сделать сварочный аппарат для точечной сварки можно из трансформатора микроволновки. Суть переделки трансформатора заключается в том, чтобы изменить количество витков вторичной обмотки, для чего используется более толстая медная проволока.

Практически таким же способом изготавливается и зарядное устройство для автомобиля. С этой целью придется подобрать нужное количество витков проволоки (чтобы на выходе получилось 12 Вольт), предварительно избавившись от вторичной обмотки трансформатора.

Генератор из двигателя микроволновки

Некоторые мастера делают из двигателя от микроволновки, такую самоделку, как генератор. Двигатель, установленный в микроволновке, способен вырабатывать электрический ток, а его мощность, составляет порядка 50 Вт.

Чтобы сделать небольшой генератор из микроволновки, потребуется соорудить корпус и приделать к валу двигателя рукоятку. Также на корпусе нужно разместить небольшую розетку, к которой можно было бы подключить фонарик, и другие потребители электроэнергии.

Внимание, самодельный генератор из двигателя микроволновки, способен вырабатывать напряжение свыше 110 Вольт, что весьма и весьма опасно для здоровья. Поэтому будьте внимательней при изготовлении подобного рода электрических самоделок

Духовой шкаф из микроволновки

Кроме всех вышеперечисленных самоделок из микроволновки, отдельные детали этой бытовой техники, можно умело применить для самых разных целей.

Так, например, вентилятор из микроволновки, отлично подойдет для установки в самодельный инкубатор.

Кстати, используя электрический ТЭН не более 1 кВт мощностью, из корпуса микроволновки можно сделать отличный духовой шкаф. Что понадобится сделать, так это поместить ТЭН в нижней части корпуса, предварительно сняв с него все ненужные для использования детали.

Изготовление трансформатора

Сборка сварочного аппарата своими руками.

В первую очередь состоит сварочный аппарат из трансформатора от микроволновки. Этот элемент является главным во всей конструкции, а для его получения можно воспользоваться любой микроволновой печью, важным условием является её работоспособность.

Для возможности качественного эксплуатирования изготовляемого оборудования для сварки необходимо, чтобы трансформатор имел мощность от 1 кВт. Таким образом, он сможет сваривать материал толщиной до 1 миллиметра. В ситуации с более толстой стенкой, таких оборудований может понадобиться несколько.

С целью изготовления дуговой сварки из микроволновки своими руками, необходима только определенная часть от трансформатора, а точнее магнитопровод и первичная обмотка. Также проводится демонтаж вторичной обмотки, снимается шунт, находящийся по обе стороны детали.

Новую обмотку к трансформатору от микроволновой печи можно сделать, используя многожильные проводки, у которых сечение является не меньше, чем 100 кв.миллиметров либо 1 см в диаметре. В этом случае пары-тройки витков будет достаточно.

Затем необходимо провести монтаж всего сварочного оборудования, куда входят непосредственно трансформатор, органы управления, электроды – их производство и припайка, монтаж внутренних механизмов в защищенный корпус. Его также допускается взять с любой микроволновки, даже не функционирующей.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Трудно переоценить важность и необходимость аппарата для выполнения точечной сварки в домашних условиях. Таким способом можно соединить прутья забора, изготовить клетку для домашнего животного, присоединить держатель к поварешке

Сварочное оборудование промышленного производства имеет высокую цену. Хороший выход — изготовить точечную сварку из микроволновки своими руками.

Нагреватель из микроволновки

В кладовке долго лежала без дела старая сломанная микроволновка. Решил из нее сделать, что нибудь полезное. В микроволновке есть мощный трансформатор, если его правильно доработать, то получится мощный резистивный нагреватель для нагрева заржавевших гаек, и других небольших металлических деталей.

Для этой самоделки подойдет практически любой трансформатор от микроволновой печи, даже неисправный, главное чтобы была цела первичная сетевая обмотка. Мне достался 700 ваттный экземпляр, впрочем чем мощнее тем лучше.

Переделка трансформатора заключается в удалении вторичной обмотки. И намотке двух витков медного провода большого сечения. То есть нам надо перемотать трансформатор таким образом, чтобы понизить выходное напряжение до 1.2 вольта, а силу тока повысить до 600 ампер.

Приступим к делу, берем ножовку по металлу и пилим вторичную обмотку. Пилить надо с двух сторон и очень аккуратно, чтобы случайно не повредить сетевую обмотку.

Теперь надо закрепить трансформатор в тисках и через металлическую наставку с помощью молотка выбить внутреннюю часть вторичной обмотки.

Новую обмотку надо мотать толстым медным проводом. Идеальным вариантом будет сварочный кабель с сечением жилы 16 мм 2 толщина жилы по меди около пяти миллиметров. Желательно брать сварочный кабель в толстой резиновой изоляции.

Делаем два витка. Сварочный кабель плотно входит в окно трансформатора. На этом переделка трансформатора от микроволновки завершена. На концы сварочного кабеля надо одеть медные трубчатые клеймы и расплескать.

Измеряем напряжение на выходе, с двух витков сварочного кабеля получилось 1.2 вольта, а сила тока при такой толщине кабеля будет примерно 600 ампер.

Ну и конечно тесты. Тестировать будем на гайке, собственно для нагрева гаек эта самоделка и предназначена. Буквально за пару минут гайка М8 нагрелась до бела. А, это пожалуй хороший результат.

Нагреватель из микроволновки будет очень хорошим помощником, как для домашнего мастера, так для мастера по ремонту автомобилей. Ведь очень часто приходится откручивать заржавевшие гайки методом нагрева с резким охлаждением холодной водой.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать нагреватель из микроволновки

Электроды для точечной сварки

Сделанная в домашних условиях самодельная точечная сварка годится для небольшого объёма работы. Аппарату рекомендуется дать остыть поработав с 10-14 электродами.

Отличие многоточечного оборудования от его аналогов –работа с металлическими заготовками определённой формы и размера.

Контактное сваривание деталей невозможно при отсутствии электродов из сплавов, имеющих высокий уровень теплопроводности.

Электроды благоприятствуют сжатию металлов и проводят ток на поверхность элементов. Уровень концентрации тепла зависит от наконечников – тонкие механизмы спешно изнашивают себя и нуждаются в постоянной подточке.

Имеется несколько форм выпускаемых наконечников.

Продолжить срок наконечников возможно, следуя нижеперечисленным советам:

• Электроды подбирают, соответствуя критериям используемого в
  работе металла;
• Максимально обеспечить их сохранность;
• Для тяжёлой сварки использовать более массивные
  наконечники;
• Использовать водяную рубашку.

Эксперты советуют не подпиливать наконечники по причине возникновения неровностей, что в целом отрицательно повлияет на качество работы.
