Гост 8509-93 уголки стальные горячекатаные равнополочные. сортамент
Содержание:
- Вес стального горячекатаного равнополочного уголка ГОСТ 8509-93
- Марки материалов
- Главные отличия алюминиевых изделий
- Характерные преимущества
- Сколько весит 1 погонный метр уголка 63 63 5?
- Применение уголка 50х50х5
- Современная классификация
- Сертификация и реализация
- Характеристики и принцип производства
- Формула расчёта массы стального уголка 50х50х4 мм, чертежи и примеры.
Вес стального горячекатаного равнополочного уголка ГОСТ 8509-93
| Размеры уголка | Размер полки уголка A, мм | Толщина металла S, мм | Вес м/п., кг | Кол-во метров в тн |
|---|---|---|---|---|
| 20×3 | 20 | 3 | 0.89 | 1123.6 |
| 20×4 | 20 | 4 | 1.15 | 869.57 |
| 25×3 | 25 | 3 | 1.12 | 892.86 |
| 25×4 | 25 | 4 | 1.46 | 684.93 |
| 25×5 | 25 | 5 | 1.78 | 561.8 |
| 28×3 | 28 | 3 | 1.27 | 787.4 |
| 30×3 | 30 | 3 | 1.36 | 735.29 |
| 30×4 | 30 | 4 | 1.78 | 561.8 |
| 30×5 | 30 | 5 | 2.18 | 458.72 |
| 32×3 | 32 | 3 | 1.46 | 684.93 |
| 32×4 | 32 | 4 | 1.91 | 523.56 |
| 35×3 | 35 | 3 | 1.6 | 625 |
| 35×4 | 35 | 4 | 2.1 | 476.19 |
| 35×5 | 35 | 5 | 2.58 | 387.6 |
| 40×3 | 40 | 3 | 1.85 | 540.54 |
| 40×4 | 40 | 4 | 2.42 | 413.22 |
| 40×5 | 40 | 5 | 2.98 | 335.57 |
| 40×6 | 40 | 6 | 3.52 | 284.09 |
| 45×3 | 45 | 3 | 2.08 | 480.77 |
| 45×4 | 45 | 4 | 2.73 | 366.3 |
| 45×5 | 45 | 5 | 3.37 | 296.74 |
| 45×6 | 45 | 6 | 3.99 | 250.63 |
| 50×3 | 50 | 3 | 2.32 | 431.03 |
| 50×4 | 50 | 4 | 3.05 | 327.87 |
| 50×5 | 50 | 5 | 3.77 | 265.25 |
| 50×6 | 50 | 6 | 4.47 | 223.71 |
| 50×7 | 50 | 7 | 5.15 | 194.17 |
| 50×8 | 50 | 8 | 5.82 | 171.82 |
| 56×4 | 56 | 4 | 3.44 | 290.7 |
| 56×5 | 56 | 5 | 4.25 | 235.29 |
| 60×4 | 60 | 4 | 3.71 | 269.54 |
| 60×5 | 60 | 5 | 4.58 | 218.34 |
| 60×6 | 60 | 6 | 5.43 | 184.16 |
| 60×8 | 60 | 8 | 7.1 | 140.85 |
| 60×0 | 60 | 10 | 8.7 | 114.94 |
| 63×4 | 63 | 4 | 3.9 | 256.41 |
| 63×5 | 63 | 5 | 4.81 | 207.9 |
| 63×6 | 63 | 6 | 5.72 | 174.83 |
| 65×6 | 65 | 6 | 5.91 | 169.2 |
| 65×8 | 65 | 8 | 7.73 | 129.37 |
| 70×4 | 70 | 4.5 | 4.87 | 205.34 |
| 70×5 | 70 | 5 | 5.38 | 185.87 |
| 70×6 | 70 | 6 | 6.39 | 156.49 |
| 70×7 | 70 | 7 | 7.39 | 135.32 |
| 70×8 | 70 | 8 | 8.37 | 119.47 |
| 70×0 | 70 | 10 | 10.29 | 97.18 |
| 75×5 | 75 | 5 | 5.8 | 172.41 |
| 75×6 | 75 | 6 | 6.89 | 145.14 |
| 75×7 | 75 | 7 | 7.96 | 125.63 |
| 75×8 | 75 | 8 | 9.02 | 110.86 |
| 75×9 | 75 | 9 | 10.07 | 99.3 |
| 80×5 | 80 | 5.5 | 6.78 | 147.49 |
| 80×6 | 80 | 6 | 7.36 | 135.87 |
| 80×7 | 80 | 7 | 8.51 | 117.51 |
| 80×8 | 80 | 8 | 9.65 | 103.63 |
| 80×10 | 80 | 10 | 11.88 | 84.18 |
| 80×12 | 80 | 12 | 14.05 | 71.17 |
| 90×6 | 90 | 6 | 8.33 | 120.05 |
| 90×7 | 90 | 7 | 9.64 | 103.73 |
| 90×8 | 90 | 8 | 10.93 | 91.49 |
| 90×9 | 90 | 9 | 12.2 | 81.97 |
| 90×10 | 90 | 10 | 13.48 | 74.18 |
| 90×12 | 90 | 12 | 15.96 | 62.66 |
| 100×6.5 | 100 | 6.5 | 10.06 | 99.4 |
| 100×7 | 100 | 7 | 10.79 | 92.68 |
| 100×8 | 100 | 8 | 12.25 | 81.63 |
| 100×10 | 100 | 10 | 15.1 | 66.23 |
| 100×12 | 100 | 12 | 17.9 | 55.87 |
| 100×14 | 100 | 14 | 20.63 | 48.47 |
| 100×15 | 100 | 15 | 21.97 | 45.52 |
| 100×16 | 100 | 16 | 23.3 | 42.92 |
| 110×7 | 110 | 7 | 11.89 | 84.1 |
| 110×8 | 110 | 8 | 13.5 | 74.07 |
| 120×8 | 120 | 8 | 14.76 | 67.75 |
| 120×10 | 120 | 10 | 18.24 | 54.82 |
| 120×12 | 120 | 12 | 21.67 | 46.15 |
| 120×15 | 120 | 15 | 26.68 | 37.48 |
| 125×8 | 125 | 8 | 15.46 | 64.68 |
| 125×9 | 125 | 9 | 17.3 | 57.8 |
| 125×10 | 125 | 10 | 19.1 | 52.36 |
| 125×12 | 125 | 12 | 22.68 | 44.09 |
| 125×14 | 125 | 14 | 26.2 | 38.17 |
| 125×16 | 125 | 16 | 29.65 | 33.73 |
| 140×9 | 140 | 9 | 19.41 | 51.52 |
| 140×10 | 140 | 10 | 21.45 | 46.62 |
| 140×12 | 140 | 12 | 25.5 | 39.22 |
| 150×10 | 150 | 10 | 23.02 | 43.44 |
| 150×12 | 150 | 12 | 27.39 | 36.51 |
| 150×15 | 150 | 15 | 33.82 | 29.57 |
| 150×18 | 150 | 18 | 40.11 | 24.93 |
| 160×10 | 160 | 10 | 24.67 | 40.54 |
| 160×11 | 160 | 11 | 27.02 | 37.01 |
| 160×12 | 160 | 12 | 28.35 | 35.27 |
| 160×14 | 160 | 14 | 33.97 | 29.44 |
| 160×16 | 160 | 16 | 38.52 | 25.96 |
| 160×18 | 160 | 18 | 43.01 | 23.25 |
| 160×20 | 160 | 20 | 47.44 | 42968 |
| 180×11 | 180 | 11 | 30.47 | 32.82 |
| 180×12 | 180 | 12 | 33.12 | 30.19 |
| 180×15 | 180 | 15 | 40.96 | 24.41 |
| 180×18 | 180 | 18 | 48.66 | 20.55 |
| 180×20 | 180 | 20 | 53.72 | 18.62 |
| 200×12 | 200 | 12 | 36.97 | 42882 |
| 200×13 | 200 | 13 | 39.92 | 42880 |
| 200×14 | 200 | 14 | 42.8 | 23.36 |
| 200×16 | 200 | 16 | 48.65 | 20.55 |
| 200×18 | 200 | 18 | 54.4 | 18.38 |
| 200×20 | 200 | 20 | 60.08 | 16.64 |
| 200×24 | 200 | 24 | 71.26 | 42808 |
| 200×25 | 200 | 25 | 74.02 | 13.51 |
| 200×30 | 200 | 30 | 87.56 | 15646 |
| 220×14 | 220 | 14 | 47.4 | 42756 |
| 220×16 | 220 | 16 | 53.83 | 18.58 |
| 250×16 | 250 | 16 | 61.55 | 16.25 |
| 250×18 | 250 | 18 | 68.86 | 14.52 |
| 250×20 | 250 | 20 | 76.11 | 13.14 |
| 250×22 | 250 | 22 | 83.31 | 12 |
| 250×25 | 250 | 25 | 93.97 | 23651 |
| 250×28 | 250 | 28 | 104.5 | 21064 |
| 250×30 | 250 | 30 | 111.44 | 35643 |
| 250×35 | 250 | 35 | 128.51 | 28672 |
Марки материалов
Выбор типа материала уголка 50х50х5 зависит от таких условий как требуемый вес и жесткость конструкции. Наиболее распространёнными видами сплавов, используемых для производства уголков, являются:
- Углеродистая сталь обыкновенного качества ГОСТ 380-2005. Сюда относят Ст.3, Ст.5, Ст.6 и прочие марки. На них приходится около 70% всего производимого углового профиля.
- Строительные стали, химический состав и механические свойства которых регулируется стандартом ГОСТ 27772-88. По содержанию химических элементов они схожи с углеродистыми сталями обыкновенного качества. Отличием же является меньший процентный вес содержания вредных примесей таких как фосфор и сера.
- Прокатные стали ГОСТ 19281-89. Эти стали выделяются большим значением временного сопротивления на разрыв. Уголок из данного сплава способен при прочих равных условиях выдержать намного большие статические и динамические нагрузки. Это стало возможным благодаря дополнительному включению в их химический состав таких элементов как алюминий, марганец и кремний.
- Прокатные низколегированные стали для мостостроения ГОСТ 6713-91. Отличаются еще более жесткими требованиями к химическому составу. Помимо всех вышеназванных металлов они включают в себя хром, никель и бор. Такое легирование делает мостовые стали более устойчивыми к знакопеременным нагрузкам.
Рейтинг: /5 —
голосов
Главные отличия алюминиевых изделий
Алюминиевые уголки с разной толщиной отличаются между собой тем же, что и стальные. Определить точный вес таких изделий достаточно просто. Изначально мастеру нужно выяснить удельную массу 1 метра, которую потом умножают на общее количество метров в партии. Если работа осуществляется с помощью металлических изделий, которые изготовлены в соответствии с нормами ГОСТа 13737, то все вычисления могут быть существенно упрощены. Главное, иметь соответствующий нормативный документ.
Всегда важно помнить, что вес одного метра алюминиевого уголка 50х50х5 составляет всего 1, 210 кг. Помимо этого, такая продукция имеет множество эксплуатационных преимуществ:
- Хорошо поддаётся обработке любого типа.
- Не подвергается негативному воздействию коррозии, благодаря чему достигается наибольший эксплуатационный срок.
- Эксплуатируется в любых температурных режимах.
- Можно проводить повторную переработку с наименьшими вложениями финансов.
- Несмотря на небольшой вес алюминиевых изделий, они отличаются высокой прочностью и способны выдержать большие нагрузки.
- Хорошая пластичность материала упрощает осуществление монтажных работ.
Специалисты отмечают, что алюминиевые уголки отличаются своей универсальностью и надёжностью. Это связано с тем, что с их помощью можно соорудить любую конструкцию, которая будет обладать высокими прочностными показателями, существенно не влияя на вес готового строения.
Характерные преимущества
Именно в строительной отрасли чаще всего используется металлический уголок, так как цена на эту продукцию считается доступной, благодаря чему можно приобрести большие партии металлопроката. Сами изделия представлены в виде сплошного профиля без каких-либо полых пространств
Благодаря этому можно добиться высоких эксплуатационных и прочностных показателей, что очень важно в сфере промышленных и строительных организаций. Чаще всего уголки 50х50х5 изготавливаются из низколегированной и углеродистой стали, что и определяет такой высокий уровень надёжности металлического уголка
Отдельно стоит учесть, что к главным преимуществам стальных уголков можно отнести следующие показатели:
- Хорошее противостояние каким-либо деформациям.
- Устойчивость к негативному воздействию коррозии.
- Повышенные показатели прочности.
- Устойчивость к резким перепадам температуры.
- Возможность надёжного соединения с помощью сварочного аппарата.
Прежде чем приобрести металлический уголок, нужно тщательно ознакомиться с технологиями его производства, которое подразумевает два универсальных способа. Первая технология основана на прокатке, когда металлическая заготовка проходит через многофункциональный стан, чтобы стальной уголок приобрёл нужную форму и размер. Что касается гнутой продукции, то сама технология сгиба подразумевает использование универсальных профилегибочных станов. Стоит учесть, что она больше всего подходит для тонкостенных уголков, которые не могут использоваться для усиления перекрытий.
Сколько весит 1 погонный метр уголка 63 63 5?
Уголок стальной горячекатаный равнополочный 63х63х5 — произведен в соответствие с ГОСТ 8509-93 (методом горячей прокатки) из рядовой углеродистой стали 3. Продукция упакована в пачки весом от 3 до 7 тонн. Масса одного м. 4.81 кг.
Для того, чтобы узнать сколько какая масса (сколько кг в метре) воспользуйтесь таблицей равнобоких уголков по ГОСТ. Иногда нужно узнать, и размеры, все эти сведения можно найти в таблице. Там есть все размеры в соответствии с ГОСТом.
Вы можете также воспользоваться онлайн-калькулятор. Металлокалькулятор автоматически посчитает вес уголка по вашему метражу. Когда нет Интернета, необходимо использовать обычный калькулятор и справочник металлопрката, это позволит все расчеты выполнить самостоятельно.
Таблица параметров всех размеров:
| Размеры уголка, мм | Ширина полки А, мм | Толщина стенки t, мм | Вес 1 метра, кг | Метров в 1 тонне | Допустимые отклонения веса, % | |
| Повыш. точности | Обычной | |||||
| 20х20х3 | 20 | 3 | 0,89 | 1123,6 | ± 1,25 | ± 1,50 |
| 20х20х4 | 20 | 4 | 1,15 | 869,57 | ± 1,25 | ± 1,50 |
| 25х25х3 | 25 | 3 | 1,12 | 892,86 | ± 1,25 | ± 1,50 |
| 25х25х4 | 25 | 4 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
| 28х28х3 | 28 | 3 | 1,27 | 787,4 | ± 1,25 | ± 1,50 |
| 32х32х3 | 32 | 3 | 1,46 | 684,93 | ± 1,25 | ± 1,50 |
| 32х32х4 | 32 | 4 | 1,91 | 523,56 | ± 1,25 | ± 1,50 |
| 35х35х3 | 35 | 3 | 1,6 | 625 | ± 1,25 | ± 1,50 |
| 35х35х4 | 35 | 4 | 2,1 | 476,19 | ± 1,25 | ± 1,50 |
| 40х40х3 | 40 | 3 | 1,85 | 540,54 | ± 1,25 | ± 1,50 |
| 40х40х4 | 40 | 4 | 2,42 | 413,22 | ± 1,25 | ± 1,50 |
| 40х40х5 | 40 | 5 | 2,98 | 335,57 | ± 1,25 | ± 1,50 |
| 45х45х3 | 45 | 3 | 2,08 | 480,77 | ± 1,25 | ± 1,50 |
| 45х45х4 | 45 | 4 | 2,73 | 366,3 | ± 1,25 | ± 1,50 |
| 45х45х5 | 45 | 5 | 3,37 | 296,74 | ± 1,50 | ± 2,00 |
| 50х50х3 | 50 | 3 | 2,32 | 431,03 | ± 1,50 | ± 2,00 |
| 50х50х4 | 50 | 4 | 3,05 | 327,87 | ± 1,50 | ± 2,00 |
| 50х50х5 | 50 | 5 | 3,77 | 265,25 | ± 1,50 | ± 2,00 |
| 56х56х4 | 56 | 4 | 3,44 | 290,7 | ± 1,50 | ± 2,00 |
| 56х56х5 | 56 | 5 | 4,25 | 235,29 | ± 1,50 | ± 2,00 |
| 63х63х4 | 63 | 4 | 3,91 | 255,75 | ± 1,50 | ± 2,00 |
| 63х63х5 | 63 | 5 | 4,81 | 207,9 | ± 1,50 | ± 2,00 |
| 63х63х6 | 63 | 6 | 5,72 | 174,83 | ± 1,50 | ± 2,00 |
| 70х70х5 | 70 | 5 | 5,83 | 185,87 | ± 1,50 | ± 2,00 |
| 70х70х6 | 70 | 6 | 6,39 | 156,49 | ± 1,50 | ± 2,00 |
| 70х70х7 | 70 | 7 | 7,39 | 135,32 | ± 1,50 | ± 2,00 |
| 70х70х8 | 70 | 8 | 8,37 | 119,47 | ± 1,50 | ± 2,00 |
| 75х75х5 | 75 | 5 | 5,8 | 172,41 | ± 1,50 | ± 2,00 |
| 75х75х6 | 75 | 6 | 6,89 | 145,14 | ± 1,50 | ± 2,00 |
| 75х75х7 | 75 | 7 | 7,96 | 125,63 | ± 1,50 | ± 2,00 |
| 75х75х8 | 75 | 8 | 9,02 | 110,86 | ± 1,50 | ± 2,00 |
| 75х75х9 | 75 | 9 | 10,07 | 99,3 | ± 1,50 | ± 2,00 |
| 80х80х6 | 80 | 6 | 7,36 | 135,87 | ± 1,50 | ± 2,00 |
| 80х80х7 | 80 | 7 | 8,51 | 117,51 | ± 1,50 | ± 2,00 |
| 80х80х8 | 80 | 8 | 9,65 | 103,63 | ± 1,50 | ± 2,00 |
| 90х90х6 | 90 | 6 | 8,33 | 120,05 | ± 1,50 | ± 2,00 |
| 90х90х7 | 90 | 7 | 9,64 | 103,73 | ± 1,50 | ± 2,00 |
| 90х90х8 | 90 | 8 | 10,93 | 91,49 | ± 2,00 | ± 2,50 |
| 90х90х9 | 90 | 9 | 12,2 | 81,97 | ± 2,00 | ± 2,50 |
| 100х100х6.5 | 100 | 6,5 | 10,06 | 99,4 | ± 2,00 | ± 2,50 |
| 100х100х7 | 100 | 7 | 10,76 | 92,68 | ± 2,00 | ± 2,50 |
| 100х100х8 | 100 | 8 | 12,25 | 81,63 | ± 2,00 | ± 2,50 |
| 100х100х10 | 100 | 10 | 15,1 | 66,23 | ± 2,00 | ± 2,50 |
| 100х100х12 | 100 | 12 | 17,9 | 55,87 | ± 2,00 | ± 2,50 |
| 100х100х14 | 100 | 14 | 20,63 | 48,47 | ± 2,00 | ± 2,50 |
| 100х100х16 | 100 | 16 | 23,3 | 42,92 | ± 2,00 | ± 2,50 |
| 110х110х8 | 110 | 8 | 13,5 | 74,07 | ± 2,00 | ± 2,50 |
| 125х125х8 | 125 | 8 | 15,46 | 64,68 | ± 2,00 | ± 2,50 |
| 125х125х9 | 125 | 9 | 17,3 | 57,8 | ± 2,00 | ± 2,50 |
| 125х125х10 | 125 | 10 | 19,1 | 52,36 | ± 2,00 | ± 2,50 |
| 125х125х12 | 125 | 12 | 22,68 | 44,09 | ± 2,00 | ± 2,50 |
| 125х125х14 | 125 | 14 | 26,2 | 38,17 | ± 2,00 | ± 2,50 |
| 125х125х16 | 125 | 16 | 29,65 | 33,73 | ± 2,50 | ± 3,00 |
| 140х140х9 | 140 | 9 | 19,41 | 51,52 | ± 2,50 | ± 3,00 |
| 140х140х10 | 140 | 10 | 21,45 | 46,62 | ± 2,50 | ± 3,00 |
| 140х140х12 | 140 | 12 | 25,5 | 39,22 | ± 2,50 | ± 3,00 |
| 160х160х10 | 160 | 10 | 24,67 | 40,54 | ± 2,50 | ± 3,00 |
| 160х160х11 | 160 | 11 | 27,02 | 37,01 | ± 2,50 | ± 3,00 |
| 160х160х12 | 160 | 12 | 28,35 | 35,27 | ± 2,50 | ± 3,00 |
| 160х160х14 | 160 | 14 | 22,97 | 29,44 | ± 2,50 | ± 3,00 |
| 160х160х16 | 160 | 16 | 38,52 | 25,96 | ± 2,50 | ± 3,00 |
| 160х160х18 | 160 | 18 | 43,01 | 23,25 | ± 2,50 | ± 3,00 |
| 160х160х20 | 160 | 20 | 47,44 | 21,08 | ± 2,50 | ± 3,00 |
| 180х180х11 | 180 | 11 | 30,1 | 32,79 | ± 2,50 | ± 3,00 |
| 180х180х12 | 180 | 12 | 33,1 | 30,21 | ± 2,50 | ± 3,00 |
| 200х200х12 | 200 | 12 | 37 | 27,03 | ± 2,50 | ± 3,00 |
В таблицах приведен расчет согласно ГОСТ.
Виды
Материал может быть равнобоким и неравнобоким. Перед тем как выбрать профиль, необходимо выполнить все рабочие чертежи, то есть разработать проект будущей конструкции. Металлический уголок отличается высокой прочностью, поэтому он используется в самых разных сферах. Этот материал считается универсальным.
Где используют?
С помощью стальной угловой стали можно обеспечить ровные углы, поэтому его применяют для изготовления мебели, формирования откосов, а также для оформления дверных и оконных проемов. Кроме того, продукт используют вместо жесткой арматуры в фундаменте. Чаще всего его применяют в таких целях при строительстве многоэтажных зданий с большими пролетами.
Предыдущая запись: Стальная арматура 20 мм: вес 1 метра
Следующая запись: Стальной уголок 40х40х4: вес 1 метра.
Применение уголка 50х50х5
Основное распространение угловой профиль 50х50х5 получил в сфере строительства. Если быть точнее, то это изготовление элементов металлоконструкций. Сюда входят производство стальных каркасов различных помещений, опорных ферм, ненесущих частей моста. Также в некоторых случаях его используют как материал для армирования фундамента и в качестве элемента обрамления.
В машиностроении уголок с размерами 50х50х5 применяется в изготовлении опорных частей промышленного оборудования. Помимо этого, его используют как заготовку для различных узлов многозвенных механизмов.
Такое активное применение профиля 50х50х5 связано с его выгодным соотношением таких параметров как прочность, жесткость и масса. Добавьте к этому удобство проведения сварочных работ и относительно низкую стоимость, и Вы поймете с чем связан такой высокий спрос на данный профиль.
Характеристика
Угловые профили 50х50х5 поставляются на рынок металлопроката длиной от 3 до 12 метров. Шаг метража равен трем. По договоренности поставщика и заказчика эти размеры могут увеличиваться.
Конечно, по общему показателю жесткости уголок уступает аналогичному параметру стального бруска 50х50. Но если рассматривать прочность на единицу веса, то угловой профиль имеет почти 10-кратное преимущество по сравнению с квадратным.
Современная классификация
На сегодняшний день существует несколько основных классификаций стальных уголков. Отличия их заключаются в сфере применения:
Неравнополочный. Эта разновидность металлопроката широко используется для возведения сложных конструкций, таких как арки.
Равнополочный. Чаще всего используется в сфере строительства, а также для производства мебели и различных проёмов. Особенно это касается тех ситуаций, когда нужно получить идеально ровный угол.
Оцинкованный. Широко используется в условиях с агрессивной средой и химическим воздействием.
Горячекатаный. Считается наиболее востребованным среди аналогичных изделий, так как может применяться для изготовления ответственных узлов несущих конструкций, где прогнозируется большое натяжение материала.
Уголок из нержавеющего материала. Мастера широко ценят эту разновидность металлопроката, так как его можно использовать для помещений с повышенным уровнем влажности.
Изделия из низколегированной стали. Такие детали применяются в тех случаях, когда на конструкцию воздействуют большие нагрузки и негативные атмосферные факторы.
Гнутый уголок. Широкие сферы применения этого металлопроката связаны с тем, что он отличается простой схемой монтажа и небольшим весом
Но важно учитывать и недостаток таких изделий — небольшие показатели прочности, что препятствует его использованию в определённых конструкциях.
Сертификация и реализация
Качество изготавливаемых равнополочных стальных уголков контролируется нормативными показателями ГОСТ. Основным подтверждением надёжности и долговечности угловой металлопрокатной продукции служит сертификат, который выдаётся производителям максимум на 3 года. Когда этот срок истекает, компания-производитель должна заново пройти все этапы сертификации в специальном Центре. Производитель получает копии технических условий изготовления уголков. Благодаря этому такая конструкция всегда имеет высокие прочностные показатели, которые не зависят от условий эксплуатации.
Чаще всего производители реализуют целые партии таких деталей, вес которых не превышает 70 тонн. Помимо этого, на изделия обязательно наносится соответствующая маркировка. В зависимости от размера все изделия упаковываются в специальные пачки, которые тоже подвергаются маркировке. За счёт этого существенно облегчается транспортировка и выгрузка продукции.
Характеристики и принцип производства
На сегодняшний день равнополочный стальной уголок изготовляется в соответствии с законодательными нормами, которые прописаны в документации ГОСТ 8509–93 . Для массового производства этой категории металлопроката используются универсальные заготовки квадратной формы, которые в итоге приобретают нужные очертания с равными по ширине полками. Среди специалистов такие детали различаются в зависимости от показателей точности (количество отклонений от установленной нормы). Благодаря этому существует две наиболее распространённые классификации уголка:
- Изделия обычной точности — маркируется буквой «В».
- Детали высокой точности — обозначается как «А».
Что касается уголков класса «В», то для них действуют допустимые отклонения от установленных норм:
- Стальной уголок, ширина полок которого достигает 90 мм, должен иметь допустимое отклонение 1,5 мм.
- Если ширина полки составляет 45 мм, то допустимое отклонение не должно превышать 1 мм.
- Допустимое отклонение в уголках до 250 мм не должно превышать 3 мм.
- Когда ширина полки составляет 150 мм, то уровень отклонения находится в пределах 2 мм.
Отдельно стоит учесть, что специалисты различают несколько разновидностей стального равнополочного уголка, которые отличаются по толщине. Нормальными считаются показатели от 0,3 до 0,5 мм.
Что касается производственного процесса, то он подразделяется на два основных этапа. Горячекатаный способ изготовления основан на том, что стальная заготовка пропускается через специальные вращающиеся валы. Благодаря этому происходит формирование нужных габаритов изделия. Только после этого заготовки пропускаются через прокатный стан под большим давлением.
Важно отметить, что скручивание изделия вдоль оси считается просто недопустимым. Итоговый показатель кривизны детали должен находиться в пределах 0,4% от всей длины
Формула расчёта массы стального уголка 50х50х4 мм, чертежи и примеры.
Условные обозначения угла равнополочного гнутого:
b — ширина полки;
S — толщина полки;
R — радиус кривизны;
Xo, Yo — расстояние от центра тяжести до наружных поверхностей полок;
Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м равнополочных уголков разные в зависимости от марки стали и соответствуют:
— для уголков из углеродистой кипящей (кн) и полуспокойной (пс) стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2 (см. размеры с выбором стали);
— для уголков из углеродистой полуспокойной и спокойной стали (пс/сп) обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) (см. размеры с выбором стали).

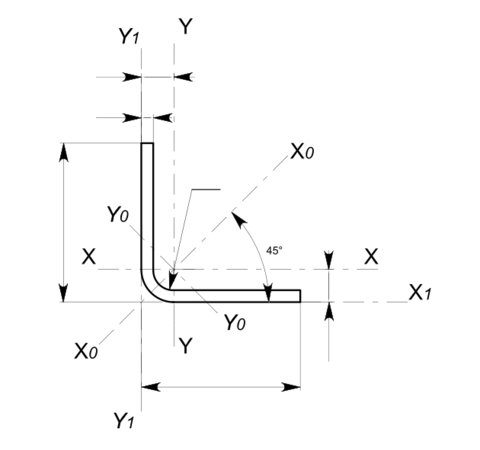

Поперечное сечение равнополочных уголков должно соответствовать указанному на рисунке:
|
b — 50 мм S — 4 мм R — 6 мм Yo — 1.45 см Xo — 1.45 см |
|
Условные обозначения угла равнополочного гнутого:
b — ширина полки;
S — толщина полки;
R — радиус кривизны;
Xo, Yo — расстояние от центра тяжести до наружных поверхностей полок;
Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м равнополочных уголков разные в зависимости от марки стали и соответствуют:
— для уголков из углеродистой кипящей (кн) и полуспокойной (пс) стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2 (см. размеры с выбором стали);
— для уголков из углеродистой полуспокойной и спокойной стали (пс/сп) обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) (см. размеры с выбором стали).
Поперечное сечение равнополочных уголков должно соответствовать указанному на рисунке:
|
b — 50 мм b — 50 мм S — 4 мм R — 6 мм Yo — 1.45 см Xo — 1.45 см |
|
Условные обозначения угла равнополочного гнутого:
b — ширина полки;
S — толщина полки;
R — радиус кривизны;
Xo, Yo — расстояние от центра тяжести до наружных поверхностей полок;
Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м равнополочных уголков разные в зависимости от марки стали и соответствуют:
— для уголков из углеродистой кипящей (кн) и полуспокойной (пс) стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2 (см. размеры с выбором стали);
— для уголков из углеродистой полуспокойной и спокойной стали (пс/сп) обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) (см. размеры с выбором стали).
Поперечное сечение равнополочных уголков должно соответствовать указанному на рисунке:
|
b — 50 мм b — 50 мм S — 4 мм R — 6 мм Yo — 1.45 см Xo — 1.45 см |
|
Если Вас интересуют другие виды металлопроката, то предложения поставщиков можно посмотреть по следующим ссылкам:
Сортовой и Листовой, Профиль стальной С-образный 320х80х20х2,
Метизы, сетка, канаты
ограждения, Заклепка 4,8х20,5,
Трубопроводная арматура и фитинги, Переход концентрический 900х800,
Латунь, полоса латунная 2,5,
Трубный прокат, Трубы котельные 219х26.
Так же рекомендуем Вам обратить внимание на следующие страницы:
Труба стальная,
труба стальная электросварная,
арматура цена,
лист стальной,
нержавеющий лист,
металлопрокат.
