Дымоход для бани: виды, устройство и установка

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

Высота трубы указывается, как правило, в тех. паспорте на котел

Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты
Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле
В крайнем случае, эти параметры могут быть одинаковыми

Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора

Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Выбираем место установки

Перед тем, как сделать дымоход в бане, следует определиться с его месторасположением. Здесь играет роль множество факторов, которые следует брать в учет еще на этапе проектирования конструкции. Разберем каждый из них более подробно.

Как установить дымоход в бане: о необходимости фундамента

Для установки дымохода лучше выбрать место, где имеется фундамент или возможность его обустройства.

Следует отметить тот факт, что, согласно общепринятым нормам, не допускается обустройство дымохода свыше 750 кг без фундамента.

Если же в вашем случае конструкция более легкая, то есть все основания для отказа от возведения фундамента.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи — рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Простой способ устройства дымохода

Существует и более простой способ устройства металлического дымохода в бане, который к тому же обойдется гораздо дешевле. Он предполагает использование исключительно обычных однослойных труб, которые идут от печи вверх и выходят через крышу наружу.

Однослойная труба для бани

Основные особенности такой конструкции:

• для скрепления различных элементов можно использовать саморезы;
• в том месте, где труба проходит через перекрытия, ее можно обмотать любым подходящим утеплителем (к примеру, базальтовой ватой) и асбестовым шнуром.

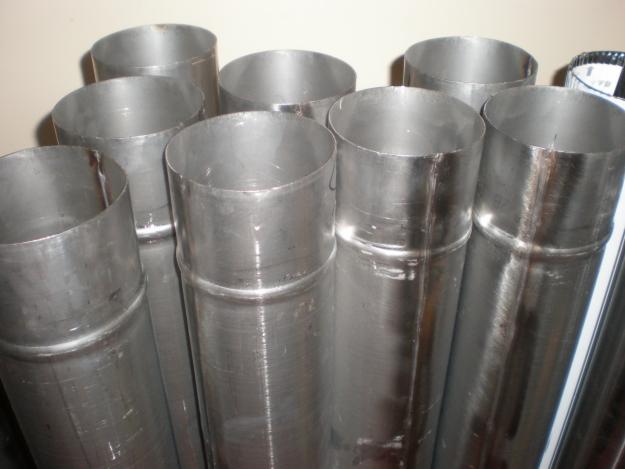

Стальной дымоход для бани. Труба из нержавейки

Однако такой дымоход не отличается ни долговечностью, ни пожаробезопасностью, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, стоит все-таки воспользоваться одним из вариантов, приведенных выше.

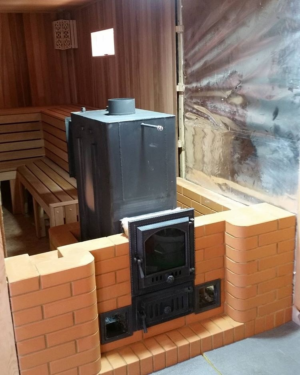

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

• Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
• Размечаем и заливаем фундамент под установку;
• Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
• Выкладываем кирпичом проем и экран, устанавливаем печь;
• Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

 Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

• Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
• Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
• Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Материал для дымохода в бане

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Советы по сборке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов

Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

• Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
• Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане. О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

• Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
• Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
• Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
• В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
• При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
• Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
• Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Предлагаем ознакомиться: Вентиляция в бане схема и устройство

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Как установить дымоход для бани

Монтаж дымохода в бане напрямую связан с конструкцией печи, материалом, размерами и прочими параметрами. Для неподготовленного человека, желающего создать дымоход в бане своими руками, требуется пошаговое руководство. При этом изложить общий порядок действий невозможно, так как вариантов конструкции и используемых материалов или их сочетаний может быть очень много. Рассмотрим, как установить дымоход в бане своими руками средней величины, наиболее распространённого типа.

Чаще всего используются металлические печи, для которых оптимальный вариант — двухслойная сэндвич-труба. Наружный слой сохраняет относительно низкую температуру, что исключает опасность воспламенения перекрытия в месте прохода сквозь потолок. Однослойные металлические дымоходы опасны из-за нагрева, их чаще всего обкладывают кирпичом, увеличивая тем самым нагрузку на печь или опорные конструкции. Кроме того, следует использовать специализированный узел прохода, позволяющий избежать перегрева и снизить риск появления протечек. Собственно, установка узла прохода представляет наибольшую сложность всей процедуры, смонтировать дымоход для бани своими руками — значит, правильно расположить и зафиксировать узел прохода.

Перед началом работ следует вычертить схему расположения всех элементов конструкции, подсчитать их длину и диаметр. Для расчёта используется формула:

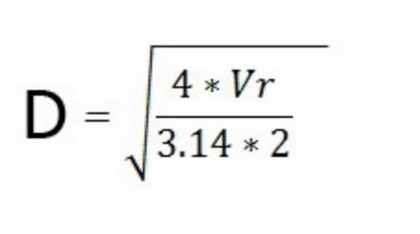

Где D — диаметр трубы (внутренний),

Vr — объем воздуха.

Полученное значение станет основной величиной, от которой следует отталкиваться в подборе всех остальных элементов. Выбирая сэндвич-трубу, надо сразу же подобрать к ней узел прохода сквозь потолочное перекрытие и кровельное покрытие.

Процесс сбора дымоходов внутри бани

Пошаговая инструкция монтажа для вертикальных (внутренних) дымоходов:

1. Разметка потолочного перекрытия.
2. Установка узла прохода.
3. Разметка и монтаж кровельного прохода.
4. Установка и присоединение дымохода.

Все операции производятся в указанной последовательности, особое внимание следует обращать на герметизацию кровельного прохода, так как он является границей между внутренними помещениями и наружной атмосферой. Монтаж производится в строгом соответствии с руководством к узлу прохода, никаких изменений технологии не допускается

Монтаж дымоходов по наружной стене

Наружные дымоходы монтируются проще. Более детально процесс монтажа рассмотрим на примере сборки и установки сэндвич дымохода Вулкан:

1. Делается отверстие в стене, расположенной напротив выходного патрубка печи.
2. Устанавливается узел прохода сквозь стену.
3. Сквозь узел прохода монтируется горизонтальный участок дымохода Вулкан, соединённый с выходным патрубком печи.
4. Снаружи к нему монтируется колено и устанавливается вертикальный участок дымохода.
5. Труба крепится к стене при помощи специальных кронштейнов. Плотно присоединять к стене запрещается.

Стыки сегментов трубы уплотняются термостойким герметиком. Монтаж производится снизу вверх, по ходу движения топочных газов и дыма. Оптимальный размер нахлеста составляет четверть диаметра (внутреннего). Верхняя часть (выход) защищается зонтиком (оголовком). Собранный сэндвич дымоход следует проверить на работоспособность, обнаруженные изъяны следует сразу же устранить. Основным условием правильного выполнения работ является точность соблюдения инструкции пользователя ко всем используемым узлам и аккуратность. Это обеспечит достижение максимально удачного результата.

Как поставить: заключение

Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.

Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.

Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.

Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!
