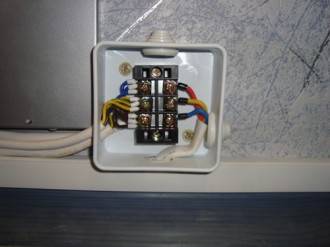

Правильное соединение проводов в распределительной коробке

Монтаж выключателей

До мельчайших подробностей повторяет установку розетки. Разница в следующем: при установке колодки выключателя надо следить, чтобы клавиши располагались правильно, то есть при включении должна нажиматься верхняя их часть, а не нижняя (рис, 7.22). В некоторых типах выключателя, например на проходных или диммерах, на контактах отмечается, к какому именно подключается входящий провод, а к какому — отходящий. Разумеется, на выключателях нет заземляющего провода, хотя он может быть установлен на светильнике.

В ассортименте товаров к розеткам и выключателям существуют специальные рамки. Они могут быть одно-, двух-, трехгнездовыми и т. д. Рамки окаймляют электрические точки и группы, придавая розеткам и выключателям эстетический вид.

Рис. 7.31. Завершающий этап в установке выключателя: колодка прикручивается к установочной коробке шурупами

Монтаж при открытом типе проводки

Монтаж розеток и выключателей при открытой проводке менее трудоемок, нежели при скрытой. Не надо бурить в стенах отверстия под установочные коробки и возиться со штукатурной смесью или гипсом. Для выключателей и розеток старого типа, перед тем как крепить их к стене, сначала необходимо установить на поверхности диэлектрическую подставку. Это обычная плоская деревянная пластинка, которая крепится к стене шурупом или прибивается гвоздем. Когда она установлена, к ней прикручивается электроустройство. Современные розетки и выключатели не требуют такой подставки. Их можно монтировать на стене при помощи дюбель-гвоздей или шурупов. Для этого устройство разбирается, и нижняя часть (донышко) прикручивается к стене. Затем к колодке подсоединяются провода, она крепится на донышке, и вся конструкция накрывается пластиковой крышкой, которая прикручивается винтом.

На многих розетках и выключателях в кожухе прорезаны специальные отверстия, закрытые вставками для того, чтобы туда заходил кабель-канал или пластиковая труба. В розетках с повышенной степенью защиты, расположенных в ванной комнате, в местах входа провода в корпус располагается специальный резиновый сальник.

Если проводка заключена в кабельканал, то монтаж электрических точек происходит еще легче. Некоторые производители пластиковых коробов выпускают такое количество аксессуаров к ним, что монтаж электрической сети напоминает сборку конструктора Lego.

Специальные вставки на поверхность кабель-канала для розеток и выключателей называются суппортами. Есть суппорты на 1, 2, 5 и даже 10 электрических точек. Кроме того, существуют посадочные коробки и модули и даже распредкоробки. Разумеется, кабельканал должен быть соответствующей ширины. Посмотреть эти изделия можно в табл. 5.1 и 5.2.

Распределительные коробки открытого типа устанавливать легче, чем закрытого. Они прикрепляются к перекрытиям при помощи самого разнообразного крепежа: дюбель-гвоздей, шурупов и даже обычных гвоздей.

Также о монтаже при открытом типе проводки читайте тут

Разновидности

Как Вы уже поняли, на сегодняшний день существует несколько типов электрических распределительных коробок. Как правило, разделение происходит по следующим характеристикам:

• материал изготовления (металл либо пластик);
• способ установки (открытый либо скрытый);
• форма изделия (прямоугольная, круглая, квадратная);
• размер.

Металлические и пластиковые

Металлические распределительные коробки используются с прошлого века, когда еще не был придуман пластиковый вариант.

Не редко металлический вариант изделий используется и в настоящее время. Чаще всего установку распределительных коробок из металла выполняют при монтаже электропроводки в бане либо деревянном доме. Это вызвано тем, что металл при самовозгорании кабеля предотвратит распространение пламени.

Пластиковый вариант более современный. Существуют изделия как наружного, так и скрытого типа. Их преимущество в невысокой цене, удобной конструкции и привлекательном внешнем виде. Кстати, существуют пожаробезопасные распредкоробки из самозатухающего пластика.

Наружные и скрытые

Если расключение проводов в комнате осуществляется открытым способом, используется наружная распредкоробка. При установке под штукатурку используется изделие скрытого типа.

И тот и другой вариант выполняет свою работу довольно хорошо, но все же ремонт и эксплуатация настенного объекта выполнить легче.

К тому же существуют распределительные коробки с клеммами, позволяющие качественно соединить провода между собой. Такие изделия, как правило, изготовлены в наружном исполнении.

Прямоугольные, квадратные, круглые

Также распредкоробки выпускаются в различных геометрических формах. Причина этому – различное назначение. Если будет подводиться немного жил, круглой формы вполне хватит. При большом количестве жил необходимо использовать прямоугольные либо даже квадратные емкости, т.к. они имеют большую вместительность.

Обращаем Ваше внимание на то, что установка распределительной коробки круглой формы в бетон занимает меньше времени, т.к. отсутствует необходимость выставлять изделие по уровню! В то же время для открытой электропроводки красивее будет смотреться продукт квадратной формы. Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали

Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ

Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали. Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ.

Часто задаваемые вопросы

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Установка распределительной коробки

Монтаж соединительных коробок в стенах можно выполнять разными способами, в зависимости от наличия инструмента. Оптимальный и наименее трудозатратный вариант – использовать насадку на перфоратор, называемую коронкой.

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Пример коронки по бетону с алмазным напылением, которая может использоваться для бурения отверстий под распределительные коробки

После засверливания на необходимую глубину, сегмент удаляют молотком и зубилом или монтажной лопаткой, устанавливаемой на перфоратор.

Существуют коронки различных диаметров под любой размер распределительной коробки

Отверстия можно выполнять и самой монтажной лопаткой, особенно под коробку прямоугольной формы или больших размеров. Предварительно по краям требуемого проема буром по бетону нужно просверлить отверстия. Участок стены между отверстиями вырубается с помощью лопатки и перфоратора, установленного в режим отбойника, либо молотком и зубилом. Вместо зубила можно использовать широкую плоскую отвертку с крепкой рукояткой. Монтаж отверстий в стенах панельного дома выполняется только перфоратором, остальные методы не принесут результатов. Одновременно производится монтаж отверстий под розетки и выключатели.

Затем прокладываются штробы, в них укладываются кабели, концы которых заводятся в коробки так, чтобы из них торчали концы длиной 10-15 см. Кабели в коробках лучше заранее разделать. В саму коробку кабели должны входить неразделанными, длиной более сантиметра. При небольших размерах коробки длину неразделанного кабеля в ней нужно минимизировать, иначе провода потом в нее не поместятся. Если при заделке штроб есть вероятность сдвига кабелей по длине, то разделать их в соединительных, а также в монтажных коробках под розетку или выключатель лучше после окончания штукатурных работ.

Пошаговая инструкция по установке подрозетников и распаечных коробок

В ходе осуществления ремонта квартиры или дома одними из важных и ответственных работ являются электромонтажные.

От качества их выполнения зависит не только бесперебойная работа всех электробытовых приборов в квартире, но и безопасность жилья в целом.

Начинаются такие работы с монтажа электроустановочных изделий. Сегодня мы коснемся вопросов устройства подрозетников и распаечных коробок.

Устройство подрозетников

Подрозетник, он же установочная коробка, является основанием для монтажа розеток и выключателей.

В соответствии с правилами противопожарной безопасности и строительными нормами и правилами электрическая проводка, а также розетки и выключатели могут быть двух видов: монтируемые открытым способом (на поверхности стены) и скрытым (непосредственно в стену). В том случае, когда вся проводка в квартире выполнена открытым способом (например, в коробах) либо при подключении дополнительного электроприбора, – применяются наружные розетки/выключатели.

Однако гораздо чаще проводка выполняется более эстетичным скрытым способом (например, путем штрабления стены), следовательно, розетки/выключатели также монтируются в стену. При таком способе установки в соответствии со СНиПами необходимо использовать подрозетники.

Рекомендуется монтаж подрозетников и распаченых коробок осуществлять одновременно с прокладкой электрических кабелей. В этом случае при разметке проводки отмечаются места будущего нахождения конечных пунктов (розетки/выключатели) и узловых станций (распаечные коробки).

Монтаж подрозетников

Определяем высоту расположения будущей розетки/выключателя, а, значит, место установки подрозетника. По большей части это зависит от общего дизайн-проекта помещения и замысла дизайнера. Одним из вариантов размещения с точки зрения эргономики является высота в семьдесят сантиметров от пола. Розетки могут быть размещены и на высоте около тридцати сантиметров от пола. При наличии в семье маленьких детей электроустановочные изделия монтируют как можно выше. С точки зрения эстетики все они должны располагаться на одной высоте. Для кухни оптимальным является уровень чуть выше стола

Еще одно важное правило: расстояние не менее полуметра от электроприборов и газовых труб.
Чертим контур будущего посадочного отверстия подрозетника, приложив его к стене для образца. Используя дрель или перфоратор с насадкой «коронка» выполняем отверстие в стене

Размер отверстия зависит от материала стены. Если это бетон или кирпич – диаметр должен быть на три миллиметра глубже и шире самой коробки. В этом случае она будет фиксироваться с помощью алебастра или гипса. Если же материал стены – гипсокартон, то отверстие должно быть равным коробке. В этом случае крепление осуществляется с помощью лапок подрозетника. С учетом такого различия в монтаже подбираем и вид подрозетника – «под штукатурку» или «под гипсокартон».

• Пробурив контур отверстия с помощью «коронки», перфоратор убираем и, используя молоток и зубило, убираем остатки камня и подравниваем дно. В случае если насадка «коронка» отсутствует либо форма отверстия должна быть не круглой, а квадратной – используем перфоратор с алмазной насадкой по бетону, болгарку или бур по бетону.
• После того, как отверстие под подрозетник подготовлено, выполняем штрабу – канавку для прокладки электрического кабеля. Штрабу углубляем в отверстие, чтобы кабель проходил свободно. В дальнейшем выламываем особые отверстия на дне коробки, прикрытие лючками, и вставляем кабель.
• Очищаем посадочное отверстие от пыли, наносим грунтовку. Для надежной фиксации коробки в монолитной стене (кирпич/бетон) используем строительный гипс или гипсовый клей (замешиваем до стадии мягкого пластилина).

• Наносим в посадочное отверстие немного подготовленной смеси. Вставляем подрозетник и придавливаем пальцами. Небольшое количество клея должно выдавиться в отверстия коробки.
• Замазываем образовавшуюся щель между ним и отверстием подготовленной смесью (гипс, клей, алебастр) с помощью шпателя. После подсыхания удаляем шпателем остатки смеси.
• После полного подсыхания смеси, удаляем ее из подрозетника, выравниваем и шлифуем наружные края. Подрозетник подготовлен к монтажу розетки или выключателя.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Итак:

• Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
• Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
• Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».

• Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.
