Установка точечных светильников в подвесной потолок

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Подготовительный.
2. Основной.
3. Контрольный.

На первом этапе выполняются следующие процедуры:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Растровые накладные светильники

Накладной потолочный светильник светодиодный все чаще применяется в больших офисах и местах общественного пользования, где важна экономия электроэнергии и требуется интенсивное освещение. Растровые модули характеризуются высокой интенсивностью света и наличием отражателя (белого или зеркального). У него может быть разная форма: параболическая, V-образная и др.

Светодиодные светильники для дома потолочные накладные с растром также применяются, хотя и реже. Они хорошо подходят для больших и высоких помещений.

Устройства имеют вес больше, чем у других типов светильников. Для них требуется усиленное крепление. Один такой источник освещения требуется на площадь 5 м². Светодиодные накладные потолочные светильники 220V содержат встроенные драйверы для преобразования сетевого напряжения. Сейчас многие изготовители стараются создавать модели для прямого подключения к стандартной сети переменного тока.

Схема разводки проводов

Сделать схему разводки нужно до начала работ, это поможет рассчитать длину кабеля, а также продумать расположение розеток и распределительных коробок

Кроме того, важно:

1. Рассчитать количество потолочных светильников. Один элемент обычно захватывает от метра до полутора пространства. Для хорошего света их можно ставить через 50-60 см, максимальное расстояние – не больше метра. Отступ от стен – минимум 30 см.
2. Определить точное положение исходя из ширины панелей ПВХ. Лучше, если светильники будут стоять посередине элементов, так намного проще делать отверстия. Когда используются узкие панели, то наоборот, нужно делать отверстия на стыке, чтобы сильно не ослаблять поверхность.
3. Проводка прокладывается как обычно. В стенах лучше делать штробы, а на потолке использовать специальные крепления с хомутами. Укладывать параллельно стенам, поворачивать под прямыми углами, нельзя вести кабель диагонально, перекрещивать его. Крепить прочно, оставлять достаточно запаса, чтобы вытянуть концы и подключить к светильнику.

Электрическая схема разводки.

Лучше нарисовать схему на бумаге, так будет проще провести расчеты и грамотно распланировать положение элементов. Метки удобно делать мелом на потолке или строительным карандашом.

Светильники для реечного потолка

Для подвесных реечных потолков могут подойти самые разные типы и виды осветительных приборов, в зависимости от конструкции каркаса, типа панелей и особенностей того или иного светильника.

Светодиодные

Светодиоды экономичны в энергопитании и долговечны в пользовании. Это особенно выгодно для семейного бюджета в случае, когда требуется размещение большого количества светодиодных спотов.

На них не влияют перепады напряжения, они не нагревают окружающую среду, им не страшна повышенная влажность и они эстетично выглядят. Все эти факторы увеличивают возможности использования светодиодных элементов для реечных конструкций в разных помещениях.

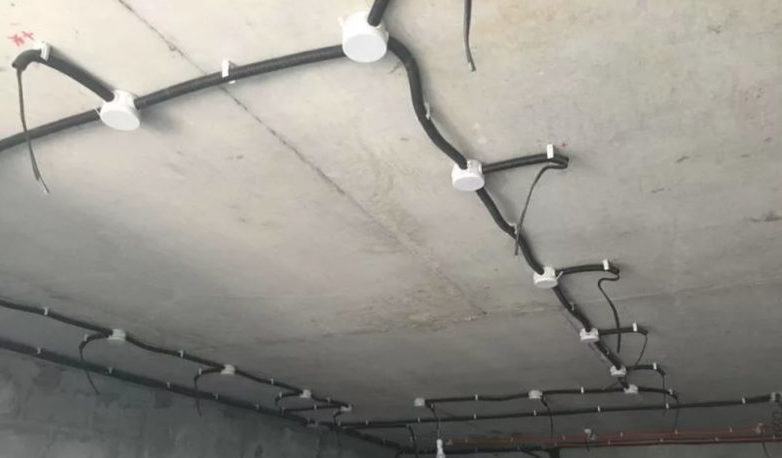

Разводка электропроводки перед установкой потолка.

Люминесцентные

Дают равномерный и в то же время яркий и спокойный свет. Этим они хорошо подходят для оформления больших помещений, где подолгу присутствуют люди – производственных цехов, больших офисов, торговых центров.

Точечные

В реечных потолках точечные приборы, помимо освещения, служат еще и оригинальным декоративным оформлением

Важно, что в них можно задавать и в любое время изменять направление световых потоков

Бывают разных форм и габаритов, могут служить как для основного, так и для дополнительного освещения, давать разные оттенки излучений. Всеми этими качествами они заслужили большую популярность в использовании на реечных потолках.

Реечный потолок с точечными светильниками в ванной.

Этапы выполнения монтажа

Выбор расположения точечных светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:

1. Располагайте светильники на расстоянии не менее одного метра друг от друга;
2. От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
3. Учитывайте зоны, в которых будет нужно дополнительное освещение;
4. Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.

Расчёт материалов

Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.

На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).

В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.

Прокладка провода

Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.

При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).

При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.

К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.

Подготовка отверстий

Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

Подключение точечных светильников

Выполнив работы по разводке электрического кабеля необходимо подключить устройства

Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»

Закрепление светильников

Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.

При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.

По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.

Как правильно расположить точечные светильники на натяжном потолке

Схемы управления освещением с использованием различных типов выключателей

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Параллельное и последовательное соединение проводников

Что понадобится

Перед установкой собрать все необходимое, чтобы не отвлекаться при проведении монтажа и не искать подручные приспособления. Часть работ нужно сделать до крепления панелей, а часть после. Что нужно:

1. Дрель или шуруповерт с коронкой по дереву, диаметр которой подбирается под размер точечных светильников. Проще всего купить комплект, он стоит дешево и пригодится впоследствии.
2. Если коронки нет, для резки купить строительный нож шириной 25 мм и комплект сменных лезвий к нему. А для разметки кругов подойдет строительный или обычный школьный циркуль.
3. Строительный карандаш, рулетка и угольник, если потребуется определить точку посередине панели.
4. Отвертки для зажима колодки, если она обычного типа. Можно купить самозажимные колодки, с ними проще работать.
5. Кабель для проводки. Количество рассчитать заранее, сечение подбирать под светильники. Также может потребоваться гофрированный рукав для прокладки проводов и распределительная коробка (или несколько).
6. Крепеж для проводов. Это могут быть саморезы на деревянных перегородках, для бетона используются дюбель-гвозди.
7. Лестница-стремянка или стол для удобной работы под потолком. Если высота небольшая, может хватить и табуретки.

Коронки по дереву или гипсокартону подойдут и для пластика.

Перед началом работ нужно подготовить комнату. Убрать все, что мешает, укрыть мебель пленкой. Если помещение без окон – поставить светильник или повесить переноску.

Монтаж закладных и стоек

Светильники для натяжного потолка весят не очень много, но по меркам натяжных потолков это существенный вес. Чтобы не нагружать конструкцию сверх меры, при монтаже потолка обязательно нужно установить закладные элементы и регулируемые стойки, на которых и будут держаться осветительные приборы. Конструктивно стойка состоит из двух направляющих, позволяющих регулировать по высоте второй элемент – кольцо, внутренний диаметр которого совпадает с посадочным диаметром светильника.

Монтируя крепления для светильников в натяжной потолок, нужно сделать так, чтобы они в дальнейшем не мешали устанавливать полотно натяжного потолка. Обычно стойки крепятся к черновому потолку на шурупах и дюбелях. В итоге к этим стойкам через отверстие в полотне будут крепиться светильники.

Способы установки светильников подвесов

При монтаже таких конструкций используется специальный трос, который протягивается по крюкам, вбитым в потолок и стены.

Трековые системы состоят из 2 проводов, один из которых – фазовый, а второй – заземляющий. К ним крепят непосредственно лампы, чаще всего светодиодные, так как они экономичные, оборудованные плафоном.

Особенность такой конструкции в том, что можно один раз купить потолочный подвес, а потом по своему желанию регулировать направление потока света и двигать сами лампы. Для этого требуется монтаж отдельного блока трековой системы. Небольшой размер устройства и высокая мощность позволяют его использовать в жилых комнатах, офисах, складах, цехах и т.д. По типу установки делятся на 2 типа:

• Вертикальные. Если есть возможность смонтировать габаритное крепление на потолке, можно купить люстру подвес с таким способом установки. Здесь присутствует лишь 1 крепление планки, с которой на тонких струнах спускаются лампы. Тросы практически не видны, за счёт чего создаётся интересный визуальный эффект – светильники парят в воздухе.
• Горизонтальные. В этом случае 2 троса протягиваются между стенами, и дополнительно удерживаются несколькими креплениями к потолку. Струны изготавливаются из стали, благодаря чему выдерживают значительные нагрузки, а защитное покрытие цинком обеспечивает сопротивление окислению.

Монтаж подвесных светильников

Установка не требует специальной подготовки или инструмента, но зачастую приходится пользоваться указаниями фирмы-производителя, чтобы не ошибиться с подключением проводки.

Для навесных ламп и фонарей в домашних условиях используют три типа крепления:

• Стандартный. В потолочном декоре вырезается отверстие кольцевой формы, в бетон забивается пробка и вворачивается анкерный крюк, после чего нужно будет подключить контакты проводки, отрегулировать высоту, излишек провода спрятать за облицовку;
• Многоточечный вариант установки. Если подвесной светильник крепится одновременно на трех или четырех подвесах, то для разметки отверстий на потолке нужно использовать шаблон, прилагаемый в комплекте аксессуаров на изделие. После фиксации растяжек плафон нагружают небольшим весом и, руководствуясь показаниям строительного уровня, регулируют длину каждой из строп;
• Крепление на рельсе. Предварительно на потолке устанавливают трубу или монорельс, на котором одновременно может размещаться несколько светильников. Каждый прибор крепится с помощью скользящего хомута, проводка подключается к контактным площадкам внутренних жил.

Рельсовый способ применяют для квартир-студий большой площади. После установки нужно будет обязательно проверить отсутствие КЗ и фазы на внешней поверхности трубчатой опоры. Срок службы потолочного китайского рельса в условиях постоянного использования составляет примерно 2-3 года.

Правила и советы

Чтобы монтаж точечных светильников в гипсокартон был быстрым и безопасным, к Вашему вниманию несколько полезных советов от электриков:

Перед установкой ознакомьтесь с цветовой маркировкой проводов. Иногда она может быть нестандартной. Если перепутать фазу с нулем и соединить контакты неправильно, проблем Вам не избежать.
Если Вы решите подключить точечные светильники через диммер, обязательно купите диммируемые светодиодные лампы. т.к. обычные лампочки быстро выйдут из строя при использовании со светорегулятором.
Обязательно позаботьтесь о качественном заземлении проводки, ведь она может сохранить Вам жизнь.
Вместо клеммных колодок можно использовать опрессовку жил гильзами. Эффективность будет такая же, только времени потратите больше.
Осуществлять электромонтаж нужно, когда стены будут уже полностью отделаны.
Не бойтесь самостоятельного подключения точечных светильников. Тут ничего сложного нет, к тому же данное мероприятие позволит Вам сэкономить не менее 400 рублей (средняя цена установки одного точечного светильника мастером).
При использовании люминесцентных ламп не дотрагивайтесь до них руками, иначе срок службы освещения заметно сократится.
Если корпус изделия квадратный, все равно создайте круглую штробу коронкой, после чего ножом вырежьте углы (гипсокартонный потолок).
В том случае, если Вы решите сделать освещение в ванной комнате точечными светильниками, приобретать нужно изделия работающие от понижающего трансформатора на 12 Вольт

Это напряжение является безопасным для человека и если возникнет утечка тока, последствия будут для Вас не опасными.
Перед установкой спотов важно правильно разместить их на потолке, чтобы они эффективно освещали комнату и при этом смотрелись красиво. О том, как разместить точечные светильники на потолке

мы рассказывали в отдельной статье!

Вот и все, что хотелось рассказать Вам о том, как установить точечный светильник в гипсокартон своими руками. Рекомендуем такой вариант освещения использовать на кухне и в ванной, где требуется направленная подсветка функциональных зон!

Наглядная видео инструкция

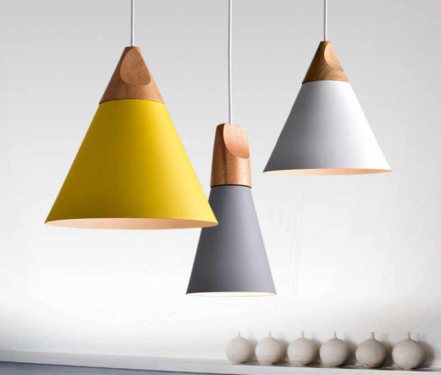

Разновидности подвесных потолочных светильников

Причиной возросшего интереса к подвесным системам освещения считается кардинальное обновление дизайна потолочных светильников. Подвесная конструкция не просто удобна, она позволяет выбрать оптимальную высоту подвеса и направление светового потока.

Конструкция такого светильника достаточно проста. По сути, это патрон под лампу или плата для светодиодной матрицы, помещенный в плафон и подвешенный на проволочном подвесе либо на штанге к потолочной поверхности. Все просто, но даже столь незамысловатое устройство может быть невероятно сложным и интересным в практической реализации.

Школьный вариант навесного светильника

Существующие модели светодиодных подвесных ламп можно условно разделить на несколько основных типов:

• Лампы с прозрачным моноплафоном;
• Конструкции с металлическим или пластиковым непрозрачным абажуром;
• Светильник с отражающим или направленным рефлектором, его еще называют навесной лампой;
• Авторские конструкции с плафонами и абажурами произвольной формы и размеров.

Важно! В любом случае потолочный фонарь имеет регулируемую высоту подвеса, крепление к подвесному крюку и систему безопасного подключения к проводке. Массивные авторские конструкции обычно используют в больших офисах, вестибюлях офисов, в залах ожидания, там, где большой размер светильника диктуется обстановкой пространства

Массивные авторские конструкции обычно используют в больших офисах, вестибюлях офисов, в залах ожидания, там, где большой размер светильника диктуется обстановкой пространства.

Освещение в зале ожидания

Потолочная конструкция может состоять из нескольких подвесов, комплектоваться плафонами разной формы и размеров. Но при этом обязательно будет выдерживаться один стиль и примерно одно цветовое решение.

Модель «Медное стекло»

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

• Заранее наметить на потолочном перекрытии точки размещения светильников.
• Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
• Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как сделать тряпку-желе (липучку от пыли) для уборки своими руками

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

• С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
• С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

Фрезерование отверстия в потолке

• Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
• Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
• Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
• Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Грунтовка для стен под обои: белая, какую выбрать для гипсокартона, какая лучше, своими руками, видео, как грунтовать, акриловая, фото

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

Потолок с готовыми отверстиями и выведенными проводами

Выбор накладных светильников

Для квартиры подходят светильники небольшой мощности с привлекательным дизайном. Офисные светильники же должны соответствовать нормам освещения, поскольку это влияет на производительность труда работников. При этом цветовая температура не должна искажать естественный вид интерьера.

В офисах обычно предпочитают использовать строгие формы светильников, но помещение должно выглядеть комфортно. Приборы должны легко монтироваться, а места их расположения — изменяться по необходимости.

При большой высоте помещений и в других труднодоступных местах часто возникают проблемы с заменой ламп. Здесь лучше применять светодиодные светильники, поскольку они самые долговечные.

В заключение

В наше время все большей популярностью пользуются светодиодные источники света. Во-первых, они потребляют на порядок меньше энергии, а во-вторых, они излучают на порядок больше света. В наше время, когда экономия электричества имеет существенное значение, светодиодные источники света наиболее актуальные. Несмотря на то, что они дороже, по сравнению с другими источниками света, их рабочий ресурс на порядок выше. Малая потребляемая мощность светодиодов позволили в корпусе обычной лампочки разместить сами светодиоды, а также преобразователи напряжения, что существенно упрощает схемы освещения. Зачастую схемы гашения существенно упрощаются, за счет использования обычных конденсаторов. Другими словами, использование всего нескольких радиотехнических компонентов позволяет получить лампочку освещения, питающуюся от сети 220 V и имеющую большой срок службы. При этом габариты светодиодных лампочек не выходят за рамки габаритов привычных ламп накаливания.
