Разновидности обратных клапанов для воды

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

• внутренний, обозначается Ду – диаметр условного прохода;
• наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

• Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
• Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
• Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
• Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

• Латунные — надежные и износостойкие, чаще всего применяются в быту.
• Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
• Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

• Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
• Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
• Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Муфтовый обратный клапан

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

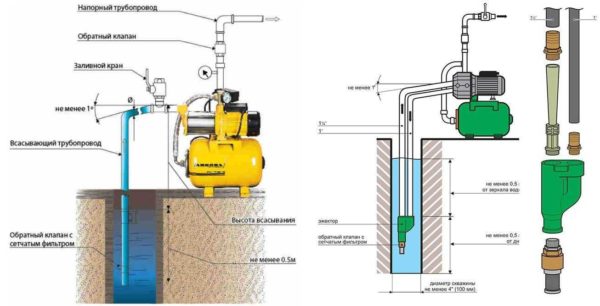

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

3 Редко встречающиеся модели

Кроме основного своего назначения обратные клапаны с сетчатым фильтром на входе выполняют дополнительную функцию — очистку воды от крупных механических частиц. Их применяют в системах автономного водоснабжения и устанавливают в точке водозабора из источника воды.

Существуют комбинированные обратные клапаны, имеющие выпуск для дренажа и специальный механизм для удаления воздушных пробок. Патрубок над золотниковой камерой является аналогом крана Маевского, и через него стравливается воздух. Нижний дренажный патрубок расположен после затвора. Через него есть возможность слить воду с системы при закрытом клапане.

Виды воздухоотводчиков

Для удаления воздушных пробок в центральной системе отопления предусмотрена установка сливных кранов на крайних радиаторах в каждой ветке. Вентильные краны дают возможность стравить воздух, вытесненный в крайнюю точку ветки при заполнении системы теплоносителем.

Автономные отопительные системы, а также новые радиаторы, подключенные к центральной теплосети, оснащаются особыми воздухоспускными клапанами. Различаются два типа устройств — автоматический клапан для выпуска воздуха и ручной клапан (кран Маевского).

Устройства подбираются с учетом принципа работы и удобства использования, монтируют их в тех местах отопительного контура, где максимально велик риск формирования воздушных пробок — на верхний коллектор каждого радиатора, в самой высокой точке отопительной системы.

Автоматический отводчик воздуха

Автоматический воздушный клапан состоит из полого цилиндра, внутри которого расположен пластиковый поплавок. Устройство устанавливается вертикально, его внутренняя камера в нормальном состоянии заполнена теплоносителем, который под давлением поступает через отверстие в нижней части камеры. Автовоздушник оснащен игольчатым выпускным клапаном — именно к нему на рычаге прикреплен поплавок.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен воздушный клапан, работающий в автоматическом режиме, теплоноситель из его внутренней камеры вытесняется газами. При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Обратите внимание! Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту

Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

Устройство требуется для установки :

• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Ручной отводчик воздуха

Спускной клапан с ручным управлением широко известен как кран Маевского. Это устройство не имеет подвижных элементов, поэтому долговечнее и надежнее автоматического.

Цилиндрический корпус воздухоотводчика снабжен наружной резьбой. Продольное сквозное отверстие в корпусе перекрывается винтом с окончанием в виде конуса. От центрального отверстия отходит канал круглого сечения.

Принцип работы крана Маевского предельно прост: выкручивание винта освобождает проход в боковой канал, благодаря которому скопившиеся газы выходят наружу через отверстие в корпусе. После удаления воздушной пробки винт закручивается на место.

Ручные воздухоотводчики в стандартном исполнении предназначены для монтажа на трубопровод. Но наибольшим спросом пользуются радиаторные краны Маевского, которые монтируются на приборы отопления секционного и панельного типа.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

• Простой монтаж и обслуживание.
• Отсутствие необходимости в установке дополнительного оборудования.
• Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм. на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм. в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Автоматический воздухоотводчик

На рынке представлены в основном итальянские и немецкие модели автоматических воздушников. Это – Caleffi, Pettinaroli, Valtec, Watts, Oventrop и Flamco. В основном встречаются воздушные клапаны так называемого поплавково-клапанного типа.

Конструкция

В корпусе из латуни или нержавеющей стали находиться поплавок. К нему одним из краев присоединен простейший шарнирный механизм, который имеет название «коромысло». К другому краю механизма прикреплена игла (стержень). Когда корпус заполнен водой, то игла находится в спокойном состоянии и клапан остается перекрыт. Но как только в корпусе воздухоотводчика накапливается воздух, то уровень воды, а вместе с ним и поплавок, опускается. Игла вместе с «коромыслом» приходит в движение. Когда игла заходит в подпружиненный золотник, то нажимает на шток, который перемещаясь, открывает отверстия для выпуска воздуха. Так работает автоматический воздушник.

Чтобы была возможность снять автоматический воздухоотводчик, не опорожняя всю систему, его резьбовую часть (G1/2″, G1/4″) присоединяют к трубе отопления через клапан-отсекатель.

Это несложное устройство представляет собой бобышку с пластиковой заслонкой. При ввинчивании воздухоотводчика заслонка автоматически открывается, при вывинчивании — закрывается.

При монтаже воздухоотводчика используют обычный рожковый ключ, нижняя часть корпуса воздушника выполнена в форме шестигранника. Во время установки колпачок воздушного ниппеля должен быть перекрыт.

Неисправности клапана и способы их устранения

то воду не сливают

Чтобы автоматический воздухоотводчик не засорялся, имеет смысл поставить непосредственно перед ним механический фильтр.

Очень часто воздухоотводчик делают разборным. Соединение корпуса и крышки происходит через специальное кольцо. Если оно разрушается, то это приводит к протечке. Купить такое кольцо в розницу вряд ли получиться. Проще воспользоваться фум-лентой или силиконовым герметиком.

Если воздушник смонтирован с отклонением от вертикали, то он будет подтекать. Тут одно спасение — демонтировать, заглушить штуцер и установить в новом месте строго вертикально.

Причиной течи может быть перекосившийся поплавок. Его легко поправить самому, при разборке.
