Как проходит установка домофона в подъезде многоквартирного дома?

Немного о домофонах

Многоквартирный домофон устанавливается на этапе строительства дома, а дома более ранних периодов стройки не были оснащены данными устройствами, поэтому вопрос о порядке монтажа и введения его в эксплуатацию – другой, более сложный вопрос. Стоит отметить некоторые нюансы, а именно, кто обслуживает домофон и какова общая схема подключения абонентских трубок.

Обслуживание домофонов

При подключении и установке домофонной системы коллектив или товарищество жильцов составляет договор с компанией, проводящей работы по установке. В договоре могут быть оговорены абонентская плата и период времени, с истечением которого установщик, обслуживающий это устройство, должен проводить ремонтные и профилактические работы. Обычно компаниями предоставляется гарантийное время – до 5 лет. В течение гарантийного срока все неполадки должны устраняться компанией-установщиком бесплатно.

Схема подключения

Схема подключения домофона в многоквартирном доме может быть осуществлена по двум принципам:

• цифровая схема. Этот вид монтажа стоит дорого, из-за этого не очень распространен и мало встречается. Характерная особенность: имеет ограничение на количество абонентов – 255. Подключение осуществляется двужильными кабелями. На внутренней плате имеются перемычки, которые осуществляют нумерацию квартир. При вызове срабатывает необходимая трубка благодаря системе перемычек, которые замыкаются при подаче цифрового сигнала. Если трубка меняется, то при самостоятельной установке нужно соблюдать правильность и очередность проводов. В противном случае вся система перестанет работать, это главный недостаток цифровой системы – зависимость трубок друг от друга. Выход из строя одной трубки требует перенастройки всех трубок в подъезде.
• координатная схема больше распространена, чем первый вариант, и является наиболее приемлемым видом подключения домофонов. К тому же этот вид домофона требует более дорогостоящих и сложных работ. Преимущество заключается в отсутствии зависимости между трубками. Неполадки одной трубки не вызовут поломки всей системы в подъезде. Отсутствие взаимозависимости означает, что провода от каждой трубки идут отдельно к блоку управления, поэтому такие системы имеют много проводов. Монтаж также должен сопровождаться соблюдением правил полярности. Если установка домофона производится в многоквартирном доме с небольшим количеством квартир на один подъезд, то можно устанавливать домофон со встроенным коммутаторным устройством. Такое прямое соединение панели вызова и трубки не ухудшает качество работы устройства.

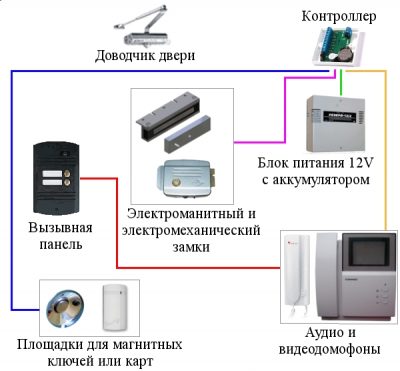

Электрическая схема подключения составляющих устройств домофонной системы

Как открыть замок без ключа?

Электронный замок домофона оснащается кодовым значением, которые компания-производитель и установщик сообщают владельцам квартиры. Чтобы получить эту информацию, нужно предъявить прописку. Пин-код состоит из четырех цифровых символов, введя которые, можно отпереть замок двери без ключа-считывателя.

Электромагнитный замок открывается специальным кодом

Если ключ-считыватель был утерян и нет больше запасных ключей, то производитель может по заказу выпустить дополнительный ключ.

Проголосовали более 283 раз, средняя оценка 4.4

Установка камер

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″> href=»/wp-content/uploads/2015/01/kamera-vstroennaya-v-visivnuyu-panel.jpg»>Все фиксирующие устройства независимо от того в антивандальном корпусе они или нет должны крепиться в недосягаемом, по возможности, незаметном месте.

Хоть современные камеры и имеют встроенную компенсацию встречной засветки – BLC, и заднего света – SBLC, но устанавливать их нужно вдалеке от ярких источников искусственного освещения.

Линии передачи сигнала и питания, также, должны проходить под потолком помещённые в хорошо закреплённые короба или металлическую гофру. Идеальным вариантом будет поместить их в шахту с кабелями или в штрабу.

Стандартные камеры могут иметь два или три разъёма. BNC – разъем для подачи видеосигнала, RCA разъем для подачи аудио-сигнала (если в камере предусмотрен микрофон), и подача питания.

Обычно это 12В через внешний блок питания, но возможен стандарт РоЕ – подача питания по витой паре с видеодомофона параллельно с подключением видеосигнала. В этом случае некоторые купольные камеры не оборудованы стандартными штекерами, а имеют несколько кабелей или контактных клемм.

Цветная маркировка проводов камер следующая:

• жёлтый – видеосигнал;
• синий – аудио-сигнал;
• красный – питание;
• чёрный – общий.

Юридические вопросы

Установка дополнительной камеры на лестничной клетке или в подъезде должна быть согласована с соседями, представителями домового комитета или собственниками строения.

В противном случае установка записывающего устройства может быть признана незаконной и будет подлежать демонтажу.

Сколько стоит установка домофона?

Чтобы разобраться, сколько потребуется средств на установку домофона на дом, рассмотрим небольшой пример.  Например, на дом из пяти этажей с количеством квартир в 20 штук в одном подъезде комплект домофона будет стоить в пределах 12 000 рублей. Комплект обычно включает:

• внешний блок;
• электромагнитный замок;
• кнопку выхода из подъезда.На каждую квартиру получается по 600 рублей для установки внешнего блока.

Далее, нужны магнитные ключи. Их производитель продает за 50-70 рублей. При начальном заказе следует сразу же брать ключи на всех членов семьи и пару штук на запас. Потом цены на ключ могут вырасти до двух раз. Итак, если в семье 3-4 человека, плюс 1-2 штуки в запас, получаем 4-5 ключей за 250-350 рублей.

Переговорный блок имеет различный ассортимент. Цены варьируются очень сильно. К обычному и надежному аудиодомофону подойдет простенький переговорный блок за рублей 400. Такой блок будет иметь трубку для переговоров как настенный стационарный телефон и кнопку для дистанционного открывания подъездной двери.

Нужна будет проводка для подключения к блоку управления всех переговорных блоков с квартир. Стоимость монтажных работ будет включать этот аспект. Цены на проведение работ будут зависеть от компании и количества подключаемых квартир.

Проведя небольшие расчеты и складывая все составляющие, получаем приблизительно 1300 рублей с каждого владельца квартиры.

Система управления и принципы работы

Оба вида устройств обладают системой электрозамков и их дистанционным управлением, подразумевающим обычные нажатия кнопок на входной и выходной панелях. Электромагнитный и электромеханический – два основных вида электрозамков, представленных производителями на рынке. Первый – дешевле и распространённее, второй – дороже и встречается, соответственно, реже.

Но по своей сути электромеханический тип куда безопаснее, ибо имеет мощный железный засов, блокирующий дверь снаружи.

При отключении света дом не останется незащищённым. Изнутри тот открывается кнопкой, снаружи – специальным ключом, которого у потенциального вора, как ни странно, нет. Замочный принцип тоже иной, а потому отмычки, шпильки и заколки не помогут.

Электромагнитный вид дешевле и проще по той причине, что для его реализации достаточно лишь двух металлических пластин, магнитящихся друг другу при наличии короткого электрического импульса.

Подключение видодомофона Kocom (нажмите для увеличения)

Как подулючить видеодомофон к подъездному домофону

Итак, после удачной установки видеодомофона в вашей квартире, встает резонный вопрос об объединении домофона, установленного на дверях подъезда, с Вашим домашним приобретением. Вы сэкономите на количестве задействованных устройств, а при этом не потребуется больших сложностей в смысле присоединения Вашего внутреннего устройства с внешним, подъездным. Вы приобретете возможность видеть всех Ваших гостей, не спускаясь вниз по лестнице, а находясь в собственной квартире. Возможность открытия двери при подключении Вашего личного домофона к общему будет неоспоримым плюсом. Вопрос, в первую очередь, будет состоять в том, каким видом подключения обладает Ваш подъездный домофон. Вы можете самостоятельно определить тип общеподъездного домофонного подключения. Это можно сделать, узнав саму модель подъездного устройства, или по трубке домофона, расположенного на Вашей подъездной двери. Следующим этапом будет являться понимание того, что именно на совмещенные видеодомофоны рассчитывать будет сложно. Есть модели, определенным образом доработанные до согласования с подъездным вариантом, но не стоит забывать об адаптерах, упрощающих систему подключения видеодомофона к обычному. Их применение может быть необходимым.

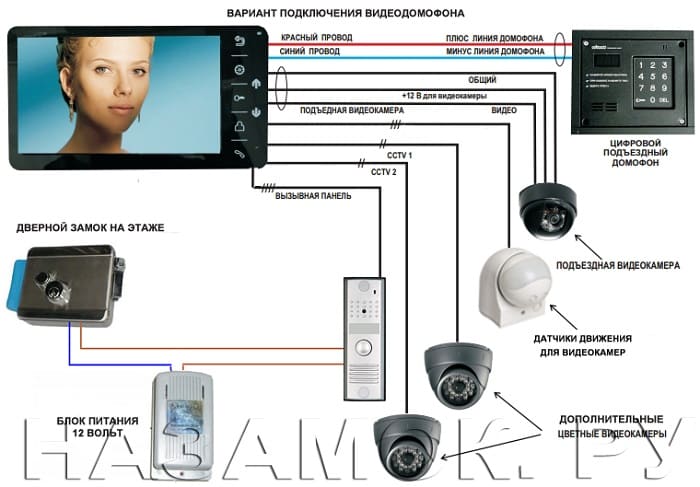

Подключение видеодомофона к подъездному домофону с электрозамком

Для того чтобы не сделать ошибку с проводами, имеется информация с нумерацией. Без нее крайне трудно разобраться в подключении, разные сигналы можно запросто перепутать, установив не с тем кабелем.

Подключение осуществляется по указателям и соединениям разного цвета. Каждый кабель промаркирован, для исключения ошибок при подключении, по ним осуществляется определение места, по которому идет подсоединение к общему управлению домофоном. Цифра один осуществляет контроль за аудио от вызывной панели. Цифра два отвечает за общее питание. Тройка – плюс 12 вольт. Цифрой четыре контролируется видео прием.

схема подключения видеодомофона с электромеханическим замком к подъездному

Система видеодомофона в своем составе может иметь электромеханический замок, способный открывать дверь, в той же степени что и классическая версия без панели с видео. Чтобы подключить замок, нужно произвести ряд действий:

• Один конец кабеля подсоединяется к электрозамку;
• Другой конец подсоединяется к общему блоку питная;
• Блок питания подключается к электромеханическому замку вторым проводом.

Пользоваться таким замком не трудно. Посетитель при помощи видео панели звонит владельцу, он появляется в виде изображения на другой панели. После окончания разговора посетитель повторно наживает на кнопку, после чего дверь открывается, панель отключается и можно спокойно заходить в здание.

Таким же способом осуществляется подключение второй вызывной панели.

Управление происходит между двумя видеопанелями и замками синхронизировано. В подъезде осуществляется установка одной из панелей, другая ставится около входной двери владельца.

Есть другие способы установки видеодомофона с подключением к подъездному домофону:

• Вместо использования сразу двух электромеханических замков можно установить один, либо вовсе обойтись без них. В таком случае два кабеля, идущие от панели к замку, изолируют и применяют.
• Могут быть варианты, когда используют вместо панелей вызова простую видеокамеру:
  • В таком случае после нажатия кнопки, расположенной на домофоне, один раз, идет переход на первую видео панель.
  • После такого перехода владелец с посетителем будет общаться через трубку, применяя аудиоканал.
  • При нажатии на следующую кнопку, начинает использоваться второй канал, где можно осматривать изображение (как правило, используется в узких коридорных проходах).
• На входе в помещение имеется дверь с первым экраном и замком:
  • Гость жмет на кнопку, после окончания связи дверь автоматически открывается.
  • Посетитель заходит внутрь подъезда.
  • Идет переключение на другую панель, к которой подключена видеокамера, висящая в коридоре, с нее сигнал поступает к владельцу.

В том случае, если ко второй линии не подсоединять панель вызова, видеокамеру, либо электромеханический замок, домофон будет применять, как простой одноканальный с видео панелью.

Совместимость видеодомофона и камеры

Определяем чёрно-белый или цветной монитор имеет видеодомофон. Как ни банально это звучит, но проверка всё же требуется.

Бывали случаи, когда централизованные видеосистемы на весь подъезд, для экономии, комплектовались чёрно-белыми камерами. Многие модели цветных камер при недостаточном освещении переходят в монохромный режим.

Определяем возможность подключения дополнительного оборудования. Если нет паспорта на изделие, то проверить можно по выходам на задней панели управляющего блока. Обычно такие выходы маркируются Cam 1, Cam 2 и так далее.

Если по каким-то причинам (внешний дизайн, недостаточный функционал) установленная аппаратура не подходит, её можно заменить более совершенной.

Как выбрать домофон с видеокамерой? Особое внимание при выборе следует уделить:

• размер и разрешающая способность экрана;
• наличие интегрированной памяти и слотов на подключение дополнительной;
• количество видеовыходов;
• возможность подключения дополнительного оборудования – внешний блок памяти, вызывное устройство и тому подобное;
• совместимость с централизованными системами безопасности подъезда обычно выбирается устройство того же производителя что и установленное в доме.

В последнее время выпускается множество моделей домофонов, особенно выделяются производители Commax и Kocom.

Цифровые модульные видеодомофоны

Набор и функционал для цифровых систем несколько отличается. Он представлен моделями FN4000 и FN6000. Фирма Farfisa выпускает их в качестве готовых решений для систем видеодомофонов на 4 абонента.

Для них характерно наличие на внешней панели 12-кнопочного модуля вызова TD4100. Связь с абонентом происходит посредством набора уникального четырехзначного кода, который высвечивается на светодиодном дисплее.

В панель входит модуль светодиодной камеры MD41 или MD41C – черно-белая и цветная соответственно. Блок RD4120 позволяет осуществлять электронный поиск — просматривать список абонентов с помощью кнопок прокрутки информации на жидкокристаллическом 32-символьном дисплее.

Модуль TD4110 используется для хранения информации о номерах квартир и абонентах системы. Модуль FP52, опционально, — считыватель электронных карт, может использоваться вместо клавиатуры для обеспечения доступа без набора кода.

При установке систем многоабонентных видеодомофонов возможно использование модуля PDX4000, который выступает в роли цифрового коммутатора консьержа, работающего в трех режимах:

• от посетителя до консьержа;
• от консьержа до жильца;
• от жильца до посетителя.

С этого модуля возможно проведение прямой телефонной линии, на пост милиции. Главным преимуществом цифровых модульных систем является возможность быстрого подключения дополнительных этажных или квартирных подсетей.

В квартирную (индивидуальную) сеть может входить до 6 видеокамер, 3 вызывных панелей, 6 аудиотрубок, 5 мониторов. При этом существует возможность дублирования или перенаправления внешнего вызова на телефон.

Совместимые модели:

• абонентские трубки Studio ST720, Project PT510W, PT512W, 522W;
• видеомониторы Studio ST7100W, Project PT5160WDG;
• видеомонитор Project PT5162W со встроенным декодером.

Видеодомофон для квартиры с подключением к подъездному домофону: основные функции

Основной функцией любого видеодомофона, устанавливаемого в квартире, является получение изображение, происходящего снаружи. Сама картинка может быть цветной либо черно-белой. Она выводится на монитор, размер которого составляет 3,5÷10 дюймов.

Отдельные модели имеют более широкие функциональные возможности, позволяя получать изображения сразу с нескольких камер. Чаще всего дополнительные устройства монтируются около лифта, на парковке, в разных точках лестничной площадки. Количество подключаемых устройств различно: от двух до четырех. Дизайн видеодомофона может существенно отличаться, что позволяет подобрать модель, способную гармонично вписаться в интерьер.

К дополнительным функциям стоит отнести возможность использования микро SD и наличие датчиков движения. Карты памяти способны сохранить минимум 128 кадров, о получении которых случайно подошедшие к входной двери люди могут даже не догадываться. При необходимости может производиться не только запись фото, но и видео. Периодичности записи определяется в индивидуальном порядке. Современные модели допускает отправку записанных роликов на телефон либо почтовый ящик.При наличии датчиков движения запись начинается после получения соответствующего сигнала.

Современные модели видеодомофонов для квартир обладают широким функционалом

Виды домофонов

Домофоны подразделяются по способу общения гостя с хозяином на два вида:

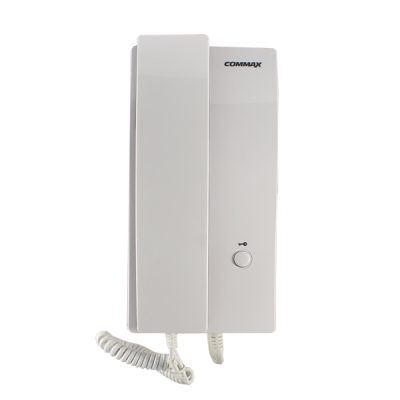

Аудиодомофоны позволяют создать двухсторонний звуковой контакт между посетителем и хозяином квартиры. Устройства данного рода устроены просто. На внешнем блоке посетитель набирает номер квартиры, нажимает кнопку. Из квартиры ему отвечают. Определив по голосу гостя, хозяин открывает дистанционно подъездную дверь. Данный вид домофонов наиболее распространен из-за доступной цены.

Аудиодомофоны наиболее популярны и распространены, имеют небольшие цены

Видеодомофон к тому же позволяет увидеть и узнать посетителя через встроенную во внешний блок камеру наблюдения. Картинка с камеры передается на монитор, установленный в квартире. Качество и цвет картинки зависят от стоимости домофона. Могут быть как черно-белая картинка, так и цветная. Так же, как и аудидомофоны, видеодомофоны оснащены возможностью дистанционного открывания двери.

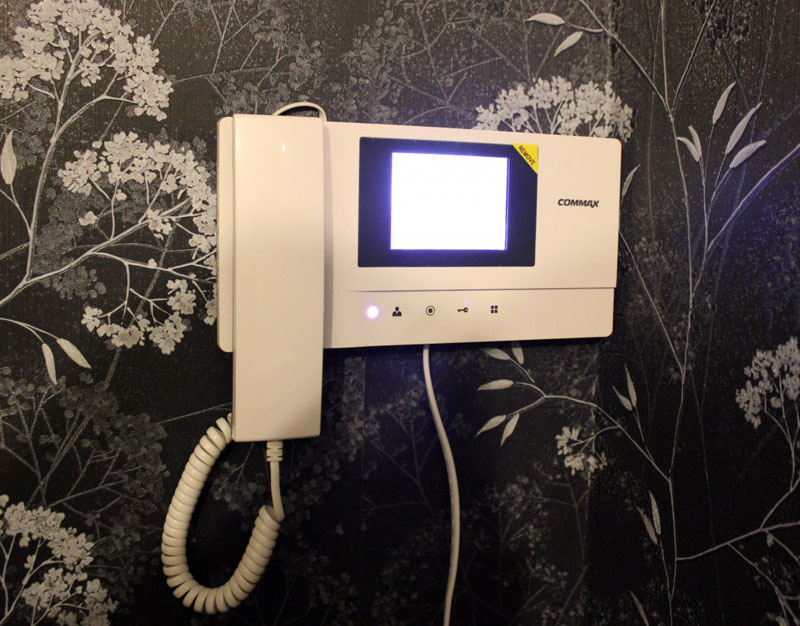

Видеодомофон позволяет не только услышать, но и увидеть посетителя

Цена за установку видеодомофона

Чем больше элементов в системе и функций будет в видеодомофоне, тем больше придется заплатить мастеру за выполнение установки

К главным признакам, на которые стоит обратить внимание и которые напрямую меняют стоимость, являются:

• Какой тип работ будет использоваться;
• Возможный тип подключения;
• Регион проживания, в котором будет проводиться установка;
• Фирма-производитель видеодомофона;
• Какой бренд устанавливаемого оборудования;
• Сколько квартир будет подключаться за один раз;
• Какие функции будет иметь домофон на момент покупки.

Все компании имеют свои комплекты для видеонаблюдения, все они отличаются друг от друга по своей цене, функциям, возможностям, качеству.

После подтверждения руководства, потребителю выдается прайс-лист во всеми доступными видами. Конечная оценка будет складываться из суммы всего заказанного оборудования и произведенной установки.

Установка домофона с камерой

Стандартная комплектация видеодомофона включает в себя основной блок с дисплеем, платой электроники и устройством питания и  наружной вызывной панелью. Панель устанавливается на входную дверь  или ворота частного домовладения. Этот элемент включает в себя кнопку вызова, миниатюрную видеокамеру, микрофон и динамик. Панель изготовляется из прочного сплава, а объектив камеры закрывает твёрдое стекло, что обеспечивает надёжность и долговечность устройства.

Вызывная панель соединяется с базовым блоком четырёх проводной линией с проводами соответствующих цветов. В различных моделях цвета могут отличаться, поэтому при самостоятельном подключении следует руководствоваться технической документацией.

В большинстве случаев цвета следующие:

• Красный – питание 12 В;
• Белый – видеосигнал с камеры;
• Желтый – аудио обмен;
• Чёрный (и/или) экранирующая оплётка – корпус.

Если основной блок предназначен для подключения двух панелей, то под крышкой задней панели монитора расположены две одинаковых контактных колодки для подключения двух жгутов проводов. Переключение между панелями осуществляется кнопкой только в режиме просмотра. Некоторые видеодомофоны допускают подключение дополнительной видеокамеры. Если объектив вызывной панели направлен прямо на посетителя, то дополнительная камера может показать достаточно большую зону перед входной дверью или часть придомовой территории. Чаще всего жильцы устанавливают видеодомофон с дополнительной камерой, чтобы иметь возможность контролировать свой собственный автомобиль, находящийся у дома.

Критерии выбора домофона с видеокамерой

Если планируется установка персонального видеодомофона в квартиру, а в подъезде уже имеется аналогичное устройство, следует выяснить можно ли их совместить, используя модуль сопряжения. Если это возможно, человек, позвонивший во входную дверь подъезда, может пообщаться с хозяевами квартиры и дверь в подъезд будет открыта дистанционно. Затем уже около квартиры, посетитель окажется в зоне действия видеокамеры персонального домофона. Домофон с видеокамерой для квартиры выпускается многими компаниями, поэтому необходимо разбираться в основных характеристиках таких устройств.

Персональный видеодомофон можно выбирать по следующим характеристикам:

• Наличие понятного интерфейса;
• Количество панелей вызова и видеокамер;
• Размер экрана и качество изображения;
• Трубка или «Свободные руки»;
• Тип кнопок управления;
• Дополнительные возможности.

Интерфейс. Интерфейс и его значки должны быть понятны всем проживающим в квартире, включая детей и лиц пожилого возраста, поскольку от этого зависит безошибочное управление всеми функциями устройства. Обычно видеодомофоны комплектуются одной вызывной панелью с видеокамерой. Но большое количество моделей выпускается с дополнительной панелью или с одной панелью и входом для подключения дополнительной камеры.

Дополнительные камеры. Блок сопряжения с общим домофоном позволяет установить у двери подъезда собственную видеокамеру, которая будет транслировать картинку на дисплей, установленный в квартире. Есть видеодомофоны, позволяющие подключать две внешних панели и ещё две дополнительные видеокамеры. Такие видеодомофоны прекрасно подходят для установки в загородных частных домах.

Дисплей. Цветные TFT  LCD дисплеи современных видеодомофонов дают картинку высокого качества. Многие модели позволяют регулировать яркость, контраст и цветопередачу, поэтому основным критерием выбора по изображению может быть только размер экрана, который варьируется в достаточно больших пределах. Если видеодомофон оснащён дополнительной внешней панелью или видеокамерой, переключение между ними выполняется кнопкой. Некоторые модели имеют функцию «картинка в картинке» с трансляцией изображения с двух камер одновременно.

Прочие характеристики. Квартирные домофоны с видеокамерой, для связи с посетителем, оборудованы телефонной трубкой, но некоторые, более дорогие модели, работают по системе «Hands Free» — «Свободные руки», при которой общение с визитёром осуществляется через микрофон и динамик, установленные в блоке дисплея. Кнопки управления могут быть механическими или сенсорными и здесь каждый выбирает, то, что больше нравится. Многие видеодомофоны обладают рядом опций, которые заметно расширяют функционал устройства. Встроенная память и устройство записи, позволяет записывать короткие видеоролики всех посетителей, приходивших в отсутствие хозяев. В некоторых моделях предусмотрен режим фотосъёмки посетителей.

Стоимость подъездных дверей с домофонами

Мы изготавливаем металлические двери с домофонным оснащением на собственном высокотехнологичном производстве, что обеспечивает выгодные для вас цены. Ведь в отличие от обычных магазинов, нам не приходится закупать товар для реализации у поставщиков. Это позволяет снизить расходы компании и избавиться от лишних наценок на продукцию без ущерба качеству.

В итоге вы получаете возможность купить готовую дверную конструкцию по стоимости ниже рыночной. Кроме того, производственные мощности нашего предприятия позволяют вам заказать дверь с индивидуальными параметрами в отношении размеров и отделки. Причем выполнение эксклюзивного проекта также обойдется вам недорого.

Кстати, в компании «Мир Дверей» вы можете рассчитывать не только на изготовление, но и на монтаж входных дверей. Наших клиентов ждет демократичная цена на такую услугу, а также специальный бонус – бесплатная доставка заказа по столице.

Область применения видеодомофонов

Для оборудования характерна широкая область использования. Его устанавливают не только в частных домах или квартирах, но и офисных помещения. Это хорошая возможность, чтобы ограничить доступ внутрь охраняемое объекта, но и обеспечить полноценную систему видеонаблюдения. В последнем случае должно быть подобрана модель с подходящими техническими характеристиками.

Оборудование имеет широкую область использования

Домофон с видеонаблюдением для квартиры

Решив приобрести системы для оснащения квартиры в многоквартирном доме, стоит обратить внимание на:

• характеристики получаемого изображения. Оно может быть не только черно-белым, но и цветным;
• способ общения. Производители предлагают устройства с трубкой или допускающие возможность бесконтактного общения;
• количество каналов;
• наличие функции записи. Такой домофон с видеонаблюдением для квартиры обойдется дороже;
• возможность подключения к подъездной системе;
• способ подключения.

Дизайн устройства очень важен

Видеодомофоны для частного дома

В частном доме видеодомофоны часто используются совместно с электромеханическими замками. С их помощью можно не только контролировать ситуацию около ворот, но и производить удаленное открытие замков на калитке или воротах.

Такие системы намного проще монтировать, так как отпадает необходимость в прокладке проводов. Кроме того они более надежны в эксплуатации, так как исключается вероятность повреждения проводов в процессе последующей эксплуатации. Выбор стоит  сделать в пользу устройства:

• с панелью вызова в антивандальном корпусе;
• допускающего дистанционное управление несколькими дверями;
• с возможностью подключения нескольких трубок или мониторов, предназначенных для общения с посетителями. Особенно если в коттедже несколько этажей. Установка видеодомофона в частном доме должна быть выполнена так, чтобы была возможность ответа сразу из нескольких точек;
• допускающего расширения функциональных возможностей, например, путем подключения детектора движения;
• с энергонезависимой памятью.

Видеодомофон в частном доме позволяет открывать замок на калитке

Модели для офиса

При выборе подходящего варианта для офисного помещения стоит обратить внимание на количество абонентов. Производители предлагают устройства, оснащенные специальными панелями, позволяющими получить доступ в конкретное помещение

Также стоит обратить внимание на:

• качество картинки и размер монитора. Изображение может быть цветным или черно-белым;
• наличие многоканального подключения. Такой вариант предпочтительней, так как позволяет установить панель вызова у ворот и непосредственно около офисного помещения;
• совместимость с многоканальными подъездными домофонами. Это имеет принципиальное значение при установке оборудования в большом бизнес-центре;
• комплектность. Необязательно приобретать устройства с трубкой вызова. Можно отдать предпочтение системе «hands free»;
• производителя. Оборудование, изготовленное под известными торговыми марками, отличается повышенным уровнем надежности;
• тип вызывной панели. Бывают накладными и встраиваемыми;
• тип замка.

Доступ в офис можно ограничить не только с помощью домофона

Как сделать подключение видеодомофона к подъездному

Подключение всех моделей видеодомофонов с индексом VZ или XL очень простое. Модуль для подключения к подъезду уже встроен в монитор и ничего дополнительного покупать не нужно.

Если Вы приобретаете видеодомофон, у Вас всегда есть возможность подключить его, используя услуги специалиста, или сделать это самостоятельно

Во втором случае особенно важно произвести подключение видеодомофона внимательно и без спешки. Схема подключения видеодомофона, внимательно Вами изученная, станет залогом корректной работы устройства

Остается только набраться немного терпения.

Вы можете воспользоваться уже готовой схемой, а можете спроектировать свою, основываясь на общей конструктивной похожести основных моделей видеодомофонов. Несколько маленьких советов

Когда Вы будете устанавливать камеру видеодомофона, обратите внимание на то, чтобы она находилась приблизительно на среднем уровне человеческого роста. Это местоположение обеспечит предельно удачный угол обзора, позволяющий подробно рассмотреть любого посетителя

Расширяем бюджетный вариант

Рассмотрим вариант самого простого, но полнофункционального, видеодомофона с возможностью дальнейшей модернизации устройства.

Kocom KVM-301.

• монитор 4« чёрно-белый;
• два канала для подключения видеокамеры к домофону, или вызывной панели;
• возможность параллельного подключения аналогичного аппарата или аудио-трубки KDP-602G (7);
• имеет интегрированный преобразователь электричества – потребляет в при активной работе 15В, а в режиме ожидания 2В;
• возможность подключения внешнего блока памяти KOCOM KVR-300.

Два аппарата связанные между собой или с аудио-трубкой могут работать в режиме интеркома. Управление замком может идти по стандартной схеме – через реле вызова или быть подвязано к отдельной кнопке на лицевой панели, которая размыкает контактное реле типа N.O.

Схема подключения расширенного комплекта устройств видеодомофона Kocom.Kocom KC-MB30.

• чёрно-белая;
• угол обзора 90О;
• разрешение 420 Твл;
• встроенная ИК подсветка для ночной съемки позволяет записывать изображение при 0,1 лк на расстоянии 2 м;
• диапазон допустимых температур от -20ОC до +50ОC.

При использовании 4-х жильного экранированного кабеля сечения 0,22 дальность подключения без потери сигнала составляет 50 м. Питание поступает с домофона. Панель имеет контактное реле, с помощью которого может открывать электромеханический замок.

Корпус антивандальный, можно устанавливать как с наружным креплением, так и врезать в стену. В комплект входит уголок поворота на 30 градусов и защитные заглушки для винтов крепления. Корпус влаго- пыленепроницаем, все технологические отверстия имеют антивандальную защиту.

Замок ATIS LOCK SS – накладной, универсальный, из нержавеющей стали. Питание открывающего реле 12В/1А. Имеется энергонезависимая, механическая кнопка открытия. Предусмотрена блокировка механизма ключом (в комплекте 5 шт.).

Универсальный, 6-проводной блок управления замком БУЗ-12-6. Герметичный корпус, небольшие размеры, питание от постоянного тока до 16 В. Совместим с домофонами производителей: KOCOM, Hyundai, COMMAX, Kenwei, Atis, Viatec, GARDI, Jeja, Slinex.

Схема подключения:Гибкий переход ГП-32. Предназначен для надёжной прокладки кабелей питания и управления от дверного косяка к дверному полотну, если замок установлен на нём.

KOCOM KVR-300 – внешний блок памяти на 64 кадра (32 Мб). Имеет встроенную систему управления. При активации фиксирует изображение при нажатии кнопки звонка.

KOCOM KIP-603 – дополнительная радиотрубка. Совместима со следующими моделями домофонов: KVM-301, KVM-524RG, KCV-801(R), KCV-A374 (LE, SD), KCV-W354, KVM-604. может быть использована на отдалении до 300 м от главного блока управления.

Имеет функции: связи с вызывной панелью, управление электрозамком, коммутацией во внутренней сети дома (до 450 абонентов).

Заключение

Домофоны – необходимая и надёжная вещь для охраны дома, нужная с той же степенью, что и видеонаблюдение. Только не стоит забывать, что это не относится к дешевым моделям, которые открываются электрическим шокером и путем перебора комбинаций вводимых символов.

Мы призываем читателей заботиться о безопасности себя и своих близких. Ваше имущество и жизнь куда ценнее, чем те деньги, которые вы сэкономили на покупке некачественного китайского домофона с аудиозащитой. Если вы сами сторонники повышенной защиты, то пустите все силы на то, чтобы убедить скупых соседей. Будьте бдительны.
