Габаритные размеры фитингов для полипропиленовых труб

Советы

При создании труб и фитингов из полипропилена обычно применяют легкоплавкие материалы, а потому к выбору таких изделий необходимо подходить крайне тщательно. Если вам нужен фитинг, то лучше не брать компрессионную модель, а покупать резьбовую. Такую конструкцию легко разобрать и она не будет деформировать изделие в месте сжатия. Кроме того, перед приобретением комплектующих для пропиленовых труб не будет лишним проверить, соответствуют ли они предписанным техническим характеристикам. Например, нельзя использовать пайку в случае, когда материал соединяемых изделий отличается по составу.

Специалисты также рекомендуют покрывать место соединения элементов из металла трубопровода слоями никеля, цинка или хрома. Это даст возможность сделать соединение металла с полипропиленом надежным. Кроме того, перед оплатой фитингов на кассе их следует внимательно посмотреть. Если вы видите даже малейшие признаки деформации в виде сколов, вздутий, трещин или чего-то подобного, то такие фитинги надо заменить. Иначе, осуществляя монтаж, они могут просто прийти в негодность или же сломаться уже на этапе начала эксплуатации трубопровода.

Кроме того, при желании вы можете выбрать цвет фитинга, если это важно. В целом, только черный цвет имеет более высокую сопротивляемость ультрафиолету, а так он не оказывает никакого влияния на характеристики фитингов

Благодаря неоднократным экспериментам было доказано, что фитинги, сваренные с трубой в раструб, имеют большую надежность, чем любые другие. Такие соединения существенно реже могут давать протечки и не лопаются даже в случаях, если в системе поддерживается постоянно высокое давление.

Если на фитинг необходимо нанести маркировку, то делать это следует таким образом, чтобы она была на нем отлично и отчетливо видна. Самые качественные решения имеют товарный знак, название компании-изготовителя, дату создания, а также партию товара. Вся вышеупомянутая информация обязательно должна быть на фитинге. Кроме того, она должна быть нанесена таким образом, чтобы ее можно было прочитать даже после проведения установки фитинга.

В целом, следует отметить, что подбор фитингов для полипропиленовых труб – дело довольно-таки непростое и ответственное. Чтобы сделать правильный выбор, необходимо иметь четкое представление о том, как вообще устроены системы отопления и водоснабжения, понимать характеристики различных полипропиленовых труб, а также четко знать, как именно вы будете создавать ту или иную систему в помещении. Также при необходимости можно проконсультироваться со специалистом, если вам, например, необходимы фитинги для труб канализации, а вы не знаете, какие решения будут лучше.

О том, как выбрать полипропиленовые трубы и финтинги, смотрите в следующем видео.

Правильный выбор фитинга по диаметру – основные нюансы монтажа

Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия

При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия

Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.

Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.

Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:

После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре.
Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену.
После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление

Это важно перед заливкой стяжки пола, если труба будет спрятана.
Старайтесь использовать фитинги и трубы одного производителя. Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым.
Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос

После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри.
Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.

Стыковка труб из полипропилена

Если для устройства инженерных сетей вы применяете трубы полипропиленовые — как соединить трубопровод зависит от его диаметра. Полипропиленовые трубы PN20 и армированные алюминиевой фольгой PN25 диаметром до 63 мм соединяют раструбной или муфтовой сваркой. Для соединения прямых участков  используют муфты соединительные для полипропиленовых труб, а для создания  резьбовых и других стыковочных узлов – соответствующие фитинги, имеющие раструб.

• для передачи холодной воды в системах с высоким давлением,
• в системах отопления с низким давлением,
• в «тёплых» полах.

Для сварки полипропиленовых труб, диаметр которых более 63 мм, в основном, применяют стыковую сварку, которая не требует использования дополнительных деталей.Но если имеются фитинги нужного диаметра,можно применятьмуфтовую сварку. Технология соединения полипропиленовых труб большого диаметра в качестве разборного соединения рекомендует фланцевый стык.

Как соединить полипропиленые изделия  раструбной сваркой

В качестве инструмента для создания неразъёмного соединения ПП труб применяют сварочные аппараты, оснащённые специальными насадками, покрытыми тефлоном – антипригарным материалом. Стандартные насадки имеют диаметр от 16 до 40 мм. В процессе сварочных работ необходимо очищать насадки брезентовой ветошью или деревянным скребком после каждой выполненной операции.

Аппарат для сварки необходимо установить на ровной поверхности и закрепить на нём насадки требуемого диаметра. Для соединения полипропиленовых труб температура процесса составляет примерно 2600С.

Время нагрева, позволяющее решить проблему, как соединить полипропиленовые трубы герметично, зависит от температуры окружающего воздуха и составляет 10-15 минут. При температуре ниже нуля на месте производства работ сварку полипропиленовых труб проводить запрещено. Общее правило, касающееся вопроса, как соединяются полипропиленовые трубы, – не разогретый фитинг должен иметь несколько меньший внутренний диаметр, чем наружный диаметр трубы.

Первая сварка проводится примерно через пять минут после нагрева паяльника. Полипропиленовые трубы — как соединять их с помощьюраструбной сварки давайте разбираться вместе.

Специальными ножницами или труборезом отрезают изделие под прямым углом. Раструб фитинга и конец трубы очищают от грязи, обезжиривают спиртом или мыльной водой, просушивают.  Сварочный аппарат должен находиться во включенном состоянии на протяжении всего сварочного процесса. Нагрев проводится одновременно для трубы и фитинга.

Недогрев может стать причиной того, что соединяемые элементы не достигнут требуемой температуры вязкой пластичности. Это приведёт к образованию ненадёжного соединения. Если детали будут перегреты, то возникнет возможность утраты их формы. При появлении чрезмерной липкости материала трубу будет затруднительно соединить с фитингом. При приложении усилия образуется соединение с зауженным внутренним диаметром.

Время нагрева определяется специальными таблицами, по его окончании детали соосно соединяют друг с другом быстрым движением. После сварки нужно выдержать время охлаждения соединённых элементов, особенно тонкостенных. Любые деформации в этот период недопустимы. Неудачное соединение можно исправить, только вырезав фитинг.

Соединение полипропиленовых труб, армированных алюминиевой фольгой

Соединение полипропилена с алюминиевой прослойкой имеет некоторые особенности. Для работы с ним потребуется специальный инструмент – шейвер, которым с трубы снимают верхние слои из полипропилена и алюминия. Величина раструба фитинга рассчитана так, что в него может войти труба, у которой удалены верхние слои.

Однако, если вы используете изделия, соединительные детали и инструмент, произведенные одной фирмой, то, скорее всего, вычисления не потребуются. Шейвер снимет верхние слои точно на глубину сварки, а размеры насадок не позволят вставить трубу на глубину, превышающую требуемую.

Классификация по проходимости

Дополнительно трубы классифицируются по проходимости. Внутренний размер полипропиленовых труб указывает на то, какой объем воды они могут пропустить за определенный отрезок времени. Внешние размеры ПП трубы в данном случае не имеют значения. Это говорит о том, что толщина стенки может быть любой – от этого параметра зависит лишь то, насколько прочны будут трубы.

Как правильно рассчитать проходимости труб

Чтобы рассчитать внутренний диаметр ПП труб, нужно воспользоваться следующей формулой:

D = √(4 — Q_общ — 1000/π∙V), где:

Q_общ – предельный суммарный расход воды;

V – скорость движения воды.

Если трубы толстые, то скорости присваивают значение 1,5-2 м/с, для тонких же труб эта величина, как правило, равняется 1,2 м/с. То есть, чем сечение трубы меньше, тем у нее выше соотношение поверхность/просвет. Иными словами, в тонкой трубе практически весь объем воды будет замедляться о стенки.

ПП трубы сечениями 10-25 мм подбираются, если скорости движения воды небольшие. Но если значения V большие, то сечения труб должны быть как минимум 32 мм.

В любом случае, желательно исходить из самых высоких показателей скоростей, так как полипропилен имеет очень гладкие стенки. Если устанавливается система водопровода, то в данном случае трение воды о внутреннюю поверхность труб будет минимальным.

Точные значения проходимости и сечения труб имеют большое значение лишь в случае проектирования водопроводной системы в многоэтажных домах. Если не воспользоваться таблицей размеров полипропиленовых труб, и выбрать трубу с сечение меньше положенного, то в периоды с пиковым потреблением воды, жильцы попросту останутся без воды.

Однако может возникнуть желание взять трубу с запасом по сечению

В данном случае стоит обратить внимание на целесообразность такого решения с экономической точки зрения. К трубам с большим диаметром понадобятся более дорогостоящие фитинги. В итоге расходы могут вырасти в значительной степени

При желании этого можно не допустить, главное, использовать рациональный подход

В итоге расходы могут вырасти в значительной степени. При желании этого можно не допустить, главное, использовать рациональный подход.

ПП трубы больших сечений нецелесообразно использовать и в таких местах, где будет достаточно и тонких труб, опять же таки с целью экономии. Дело в том, что когда вы долго сливаете холодную воду из крана, с большим сечением трубы и воды будет затрачено больше, прежде чем вода станет горячей. Если нет водозабора, то значительная часть тепла от горячей воды попросту рассеется без дела.

Рекомендуется организовать циркуляционную систему водоснабжения, таким образом, не понадобится каждый раз сливать воду, пока она станет горячей. Если это частный дом, то понадобится лишь установить несложный циркуляционный насос, а также докупить и обустроить систему дополнительной трубой, по которой вода будет возвращаться к котлу.

На рынке присутствует огромный сортамент полипропиленовых труб для отопления и не только. Если вы делаете стояк водоснабжения, то подойдут полипропиленовые трубы сечением 25 мм, если это пятиэтажный дом, и 32 мм – для домов от девяти до шестнадцати этажей. В данном случае, определяясь с диаметром, стоит учитывать точное количество сантехнических приборов, которые будут эксплуатироваться в этой системе.

Полипропиленовые трубы больших сечений чаще всего применяются для подачи холодной воды к одному или нескольким домам. Для прокладки труб в теплотрассах полипропилен не используют, так как он не любит горячей воды. К тому же, это такое место, где на трубы будет воздействовать большая нагрузка, от чего мягкий полипропилен может попросту повредиться.

С холодной водой все гораздо проще – ввиду низкой ее температуры и небольшого давления в системе, все чаще при оборудовании водопроводов отказываются от чугуна в пользу полипропилена. Довольно часто можно встретить системы с условным диаметром полипропиленовых труб в 500 мм и более, которые питают целые небольшие районы.

Что еще учитывать при выборе фитингов

Подбираются соединительные трубопроводные детали с учетом вида спроектированной инженерной системы

Во время покупки фитингов необходимо принимать во внимание следующие нюансы:

• Для водопровода ПП элементы имеют белый или серый цвет.
• Монтажные работы выполняются с помощью специальных труборезов и паяльников именно для ПП труб.
• Для коммуникаций из полипропилена необходимо приобретать соединительные детали из такого же материала. Их нельзя заменить фитингами из ПВХ.

Рекомендуется покупать полипропиленовые трубы и фитинги известных производителей. Кроме того, продукция брендов отличается аккуратным внешним видом, большим ассортиментом, наличием всех типоразмеров.

Фитинги для пп труб

Нужно также обращать внимание на показатель SDR, характеризующий проходимость изделий. Детали с высоким значением этой характеристики обладают хорошей проходимостью и относительно тонкими стенками

Трубопроводные изделия с небольшим SDR имеют низкую проходимость, но отличаются повышенной прочностью и плотностью.

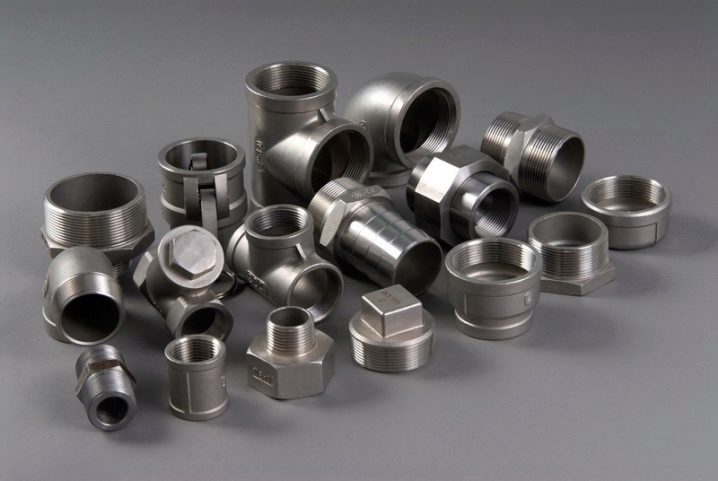

Виды применяемых фитингов

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.

Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:

• Соединительные муфты. Применяются для стыковки двух линейных отрезков.
• Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
• Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
• Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
• Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.

Зачистка для полипропиленовых труб своими руками без специального инструмента Для повышения надежности и максимального давления трубы из полипропилена имеют армированный слой. Но он мешает формированию качественного сварного соединения. Выход – зачистка для полипропиленовых…

Устройство отопительной системы не обходится без применения комбинированной соединительной муфты «американка». Эта резьбовая деталь с одной стороны состоит из металлической основы, а с другой стороны выполняется с пластиковым окончанием для сварки. Получается разборное соединение, удобное для проведения монтажных работ.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Конструктив, функциональность, тип подключения и основные диаметры полипропиленового фитинга

Как и труба, фитинг имеет гладкую поверхность снаружи и изнутри. Поэтому он не влияет на пропускную способность внутри замкнутого контура. С каждой из сторон фитинга имеется круглое отверстие, предназначенное для подвода и отвода труб, соответственно. Если изделие полностью изготовлено на основе полипропилена, то перед монтажом его нужно разогревать, при помощи специального паяльника, правильно выбрав температуру и время нагрева. В случае с комбинированным вариантом, например, с американкой, с одной из сторон выполняют пайку, с другой производят монтаж по резьбе, используя газовый или сантехнический ключ типа «Крокодил».

Фитинг в проекции «сбоку» с указанием размеров соответствия

У любого фитинга есть диаметр, который определяется в миллиметрах или дюймах. Среди самых ходовых размеров фитингов можно выделить модели на 20, 25, 32 и 40 мм. При работе с ними важен опыт, поскольку время разогрева фитинга и трубы, в зависимости от диаметра, может быть разным. Например, для диаметра 20 мм рекомендуют держать 4-5 с, для 25 диаметра 7-8 секунд, для 32 порядка 10-12. Все это индивидуально, зависит от производителя материала и мощности паяльника. Указанное время выдержки актуально для температуры разогрева паяльника порядка 250-270 градусов.

Что касается резьбового соединения, то при подключении к металлическому участку системы или установке оборудования, важно добиться герметичности. Для этого используют лен и сантехническую пасту в комплексе, фум ленту и другие приспособления

Используя лен важно накручивать его по ходу движения наворачиваемой гайки, поскольку иначе герметичность стыка будет нарушена.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Что еще учитывать при выборе фитингов

Подбираются соединительные трубопроводные детали с учетом вида спроектированной инженерной системы

Во время покупки фитингов необходимо принимать во внимание следующие нюансы:

• Для водопровода ПП элементы имеют белый или серый цвет.
• Монтажные работы выполняются с помощью специальных труборезов и паяльников именно для ПП труб.
• Для коммуникаций из полипропилена необходимо приобретать соединительные детали из такого же материала. Их нельзя заменить фитингами из ПВХ.

Рекомендуется покупать полипропиленовые трубы и фитинги известных производителей. Кроме того, продукция брендов отличается аккуратным внешним видом, большим ассортиментом, наличием всех типоразмеров.

Нужно также обращать внимание на показатель SDR, характеризующий проходимость изделий. Детали с высоким значением этой характеристики обладают хорошей проходимостью и относительно тонкими стенками

Трубопроводные изделия с небольшим SDR имеют низкую проходимость, но отличаются повышенной прочностью и плотностью.
