Классификация газовых котлов и горелок

Схемы газового отопления дома

Схему газового отопления частного дома разрабатывают, чтобы правильно организовать обогрев всех помещений, минимизировать затраты и оптимально использовать мощность отопительного котла.

Горячая вода циркулирует по трубам, подчиняясь естественным законам физики. Сначала в нагретом виде она поднимается по стояку, затем после охлаждения в радиаторах поступает обратно в коллектор и направляется к котлу. Движение жидкости обуславливает перепад гидростатического давления между столбами горячей и холодной воды. Такая система называется гравитационной, применяется там, где отопительные приборы расположены на этажах по вертикали.

В частных домах с нижней подачей воды или горизонтальной разводкой по этажам применяют принудительную циркуляцию теплоносителя с нагнетанием насосами. При этом выравнивается температура в радиаторах, затрачивается меньшая мощность котла, используются трубы более тонкого диаметра.

Способ разводки

• однотрубную, где подачу и забор теплоносителя ко всем радиаторам выполняет одна магистраль;
• двухтрубную, когда для подачи служит одна труба, для отведения — другая;
• лучевую, в которых каждый радиатор запитывается отдельной линией.

Однотрубную схему рекомендуется использовать в домах площадью до 100 м². Вода, последовательно проходящая через радиаторы, охлаждается. Первая от котла батарея всегда горячее последней. На больших площадях эта разница слишком велика, поэтому там применяют раздельное подведение и отвод теплоносителя.

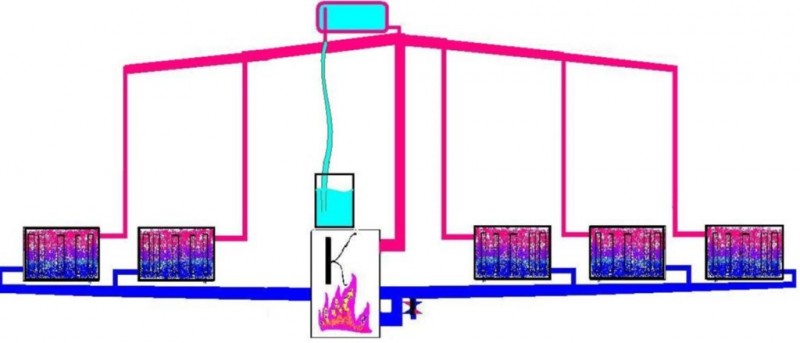

Пример разводки в двухэтажном частном доме

Разводка труб может быть горизонтальной или вертикальной. Это условное разграничение, определяющее положение подающего горячую воду стояка.

Горизонтальная разводка чаще применяется при принудительном движении теплоносителя. В вертикальной системе с верхней подачей воды возникает достаточная разница гидростатического давления между холодным и горячим сегментами отопительного контура. Поэтому более оправданно использование естественной циркуляции.

Все вопросы по проектированию газового отопления желательно решать с профессионалами. Ошибки при организации обогрева жилья обходятся дорого и заканчиваются полным или частичным переоборудованием, ремонтом отделки.

2 место. Настенные котлы

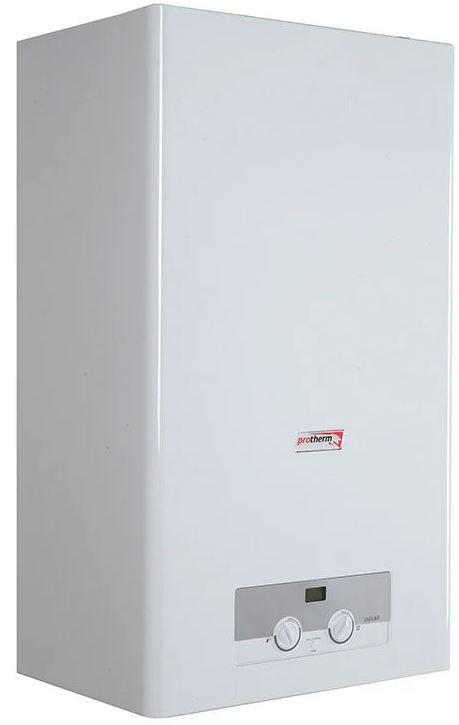

Настенные газовые котлы считают удобными устройствами, которые имеют компактные размеры. Благодаря этому имеется возможность устанавливать котел в удобном для себя месте, к примеру, в кухне или же в прихожей.

Настенные котлы производятся с камерой сгорания открытого или закрытого типа. В агрегатах открытого типа имеется атмосферная горелка, работающая за счет кислорода. Поэтому, устанавливая данный тип котла необходимо обеспечить вентиляцию.

В котлах, имеющих закрытую камеру сгорания, устанавливается модуляционная горелка, в которой автоматически предварительно смешивается газ с воздухом.

Примеры моделей настенных газовых котлов:

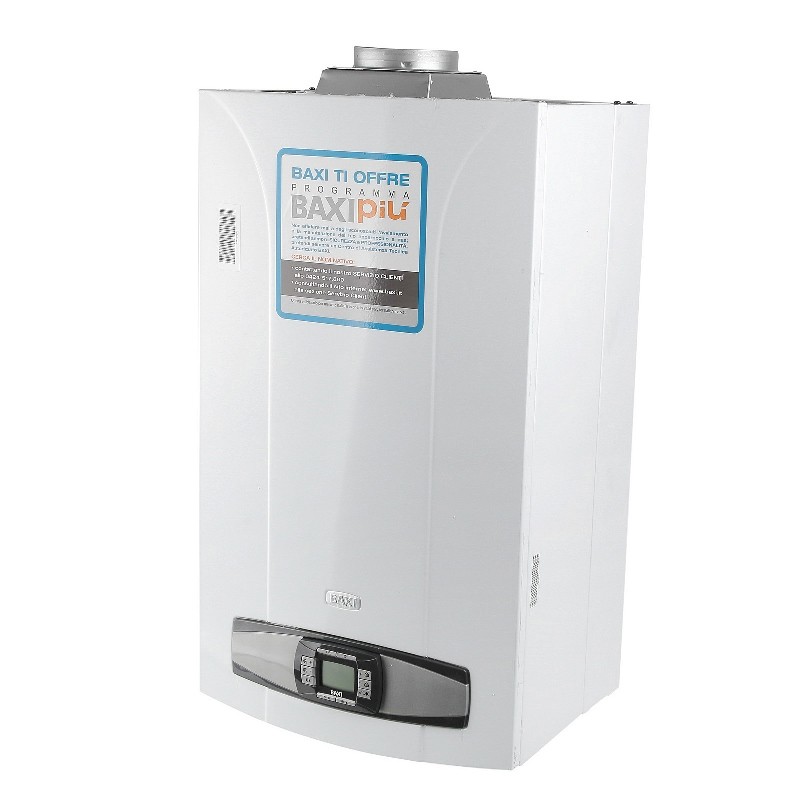

Baxi Luna 3

Настенный котел Baxi Luna 3 давно известен на рынке газовых котлов. Установки отличаются своей простотой в обслуживании, а также являются достаточно надежными в эксплуатации. Данная модель котла производится в Италии.

Стоимость котлов считается средней среди аналогичных настенных агрегатов. Модель Luna 3 считается одной из самых популярных у данной фирмы.

Материал гидравлических блоков изготовлен из латуни. Медный теплообменник достаточно большой по размеру, и защищен покрытием из силикона алюминия. Отличительная особенность этих котлов заключается в том, что в одноконтурной версии встроен трехходовой клапан, обеспечивающий простое подключение бойлера.

Эти котлы адаптированы к отечественным условиям. Если произойдет падение входного давления, работа котла продолжится, обеспечивая при этом не меньше 50 % из заявленной мощности.Еще одной особенностью этого котла является возможность управлять им через интернет.

Vaillant EcoTEC

Котёл предназначен для приготовления горячей воды, а также системы отопления. Дизайн котла современный, а панель управления на русском языке, что обеспечивает удобную и понятную работу.

С помощью возможности, заключающийся в изменении мощности в большом диапазоне, Vaillant EcoTEC обеспечивает температуру горячей воды на комфортном уровне, даже при слабом давлении в водопроводной сети. Шумоизоляция котла гарантирует его тихую работу. Теплообменный аппарат отличается высокой эффективностью, изготовлен из нержавеющей стали. Пластинчатый теплообменник также изготовлен из нержавеющей стали, который предназначен для экономичного приготовления горячей воды. В аппарате имеется скоростной теплообменник, предназначенный для передачи тепла от греющего контура к нагреваемому.

Bosch Gaz 6000

Модель Gaz 6000 является компактным настенный котлом, производимым в двух странах — в Турции и в России. Стоимость котла достаточно доступная. Именно эта модель является самой маленькой среди всех котлов фирмы Bosch.

Крышка котла выполняет две функции: во-первых, обеспечивает теплоизоляцию камеры сгорания, а во вторых, снижает уровень шума, исходящего от котла. До этого в данной фирме выпускались котлы с двумя защитными крышками. Но несмотря на наличие лишь одной крышки, работа котла остается достаточно тихой, Размещать Bosch Gaz 6000 можно даже на открытой кухне.

Моделирующие турбина данной модели подстраивается под работу газовой арматуры, а также под размер дымохода. Данное решение до этого применялась в кондиционных котлах или же в более дорогих моделях.

За счет упрощения конструкции удалось установить новый вид моделирующий турбины, позволяющий значительно уменьшить расход газа и обеспечить более правильную работу.

Данная модель выделяется своей компактностью простотой, а также недорогой по стоимости отопительный аппарат.

Типы газовых котлов по назначению

По назначению агрегаты выпускаются одноконтурными и двухконтурными. И отличаются количеством установленных теплообменных аппаратов, способных самостоятельно нагревать воду только для отопления либо и совместно для отопления и ГВС.

Кроме того данные агрегаты подразделяются по материалу теплообменника: чугунные, стальные и медные.

Медь применяется в настенных котлах и имеет высокие показатели теплопроводности. Но нежелательна при установке в паре с алюминиевыми радиаторами, поскольку создается гальваническая пара, разрушающая алюминий.

Стальные теплообменники наиболее часто применяются в напольных котлах и уступают по характеристикам первым двум модификациям.

Современные котлы группируются по степени конденсации дымовых газов на котлы конденсационного типа или не конденсатные агрегаты.

Двухконтурные котлы

В двухконтурных котлах, работающих на газовом топливе, нагреваемая вода циркулирует по 2-м контурам, один из которых несёт ответственность за функционирование отопления, а второй — за ГВС.

Схема двухконтурного котла

Особенности переключения двухконтурного агрегата:

1. Отопление. В большинстве современных котлах контур отопления запускается автоматически, после того как первичный датчик температур дает сигнал на пульт управления, который увеличивает расход газа и скорость циркуляционного насоса, для принудительных систем циркуляции теплоносителя. Газ сжигается в топке котла. Горячие дымовые газы отдают свое тепло через поверхностный теплообменный аппарат, нагревая воду, в зависимости от модели котла от 75 до 90 °С. Центробежный насос перекачивает нагретый теплоноситель по внутридомовой системе отопления от котла к батареям, и далее, остывшую воду, возвращает в котел для нового цикла нагрева.
2. ГВС. Во время открытия пользователем горячего крана на смесителе водоснабжения, трехходовой кран на котле переводит теплоноситель из первичного теплообменного аппарата во вторичный. В этом режиме котел на отопление не работает, что весьма неудобно, если семья большая. Потребуется значительный расход тепла на ГВС, в этот период система отопления может остыть.

Одноконтурные

Одноконтурный газовый котел наиболее простой по конструкции, он обычно устанавливается в системах теплоснабжения с небольшой площадью нагрева.

Они легкие в управлении и имеют самую низкую цену среди газовых отопительных агрегатов. Многие современные котлы имеют конструктивную возможность для подключения внешнего бойлера косвенного нагрева, который выполняется в виде бака-аккумулятора ГВС.

Схема котла с одним контуром и бойлером

Внизу котла расположены специальные патрубки ГВС, с помощью которых выполняется подсоединение к внешнему теплообменнику. Данная схема очень эффективная, поскольку более качественно использует котел.

Когда вода в системе отопления ниже установленного температурного графика, теплоноситель нагревается для контура отопления, когда он достигает нужную температуру, трехходовой кран переключает теплоноситель на нагрев воды в баке-аккумуляторе.

При этом, водоразбор ГВС никак не будет влиять на качество отопления. Для снижения потерь тепла в системе теплоснабжения специалисты советуют размещать бойлер косвенного нагрева, как можно ближе к котлоагрегату.

Рейтинг лучших производителей газовых котлов

От работы теплового оборудования зависит надежность и стабильность отопления частного дома или квартиры. Экономия при его подборе нецелесообразна.

Среди производителей, занимающихся выпуском котлов, популярностью у потребителей пользуются следующие бренды:

1. Buderus — компания немецкого происхождения, выпускающая надежные настенные и напольные модели. Имеются аппараты с чугунными теплообменниками. Среди линейки продуктов представлены устройства с открытой и закрытой горелкой.
2. Navien — корейский производитель, имеющий официальные представительства в России, США и других странах. Продукция славится неприхотливостью, малым уровнем шума, надежностью в эксплуатации. Котлы Navien выделяются низкими требованиями к давлению газа.
3. Bosch — компания из Германии славится надежностью своего оборудования. Производитель выпускает весь спектр газового оборудования для бытового назначения. Котлы выделяются повышенной безопасностью эксплуатации и удобным управлением.
4. Vaillant ­- немецкий бренд, популярный на рынке газового оборудования. Компания выпускает котлы с закрытой и открытой камерой сгорания с мощностью от 4 до 240 кВт. Изделия оснащены надежной системой безопасности, включающей в себя защиту от замерзания, перегрева и блокировки насоса. Имеется широкая сеть сервисных центров по всей России.
5. Viessmann — производитель, выпускающий надежную отопительную и водонагревательную технику. Линейка газовых котлов включает в себя одно- и двухконтурные модели для напольного и настенного монтажа. Аппараты выделяются экологичностью и низким уровнем шума. Имеется встроенная защита от скачков напряжения. Многие модели могут использовать в качестве топлива как природный, так и сжиженный газ.
6. Ariston — итальянский бренд, наряду с бытовой техникой, предлагающий газовое оборудование для отопления и горячего водоснабжения. Котлы славятся высоким КПД и низким энергопотреблением. Аппараты снабжены защитой от остановки насоса, модуляцией пламени, системой полуавтоматического розжига. Благодаря стильному дизайну, оборудование хорошо смотрится в интерьере.
7. Baxi — компания из Италия, занимающаяся выпуском водонагревательной и отопительной техники. В линейке продукции представлены конвекционные и конденсационные котлы разной мощности и конструктивного исполнения. Снабжаются хорошей системой обеспечения безопасной работы. Имеется режим модуляции пламени, способствующий снижению расхода топлива. Встроенная автоматика реагирует на изменение погодных условий.
8. Лемакс — российский бренд, выпускающий надежные недорогие установки с использованием комплектующих зарубежных производителей. Имеются модели для напольной и настенной установки. Аппараты адаптированы для российских условий: могут эксплуатироваться при низком давление газа, расширен диапазон напряжения. При изготовлении применяются композитные материалы. Широкая сеть сервисных центров позволяет быстро устранять возникающие неисправности.
9. ЖМЗ — продукция Жуковского машиностроительного завода популярна в бюджетном сегменте рынка. Аппараты обладают всем набором базовых функций, хорошо приспособлены для работы в российских условиях. Имеется контроль давления газа, энергонезависимый поджиг, реализована защита от перегрева. Используется автоматика немецкого производства. Устройства предназначены для работы на природном и сжиженном газе.
10. Нева — российская компания из Петербурга выпускает отопительное оборудование нескольких модификаций. Доступны котлы с одним и двумя контурами. Медный теплообменник отличается высокой эффективностью, устойчив к перепадам температур. Система безопасности включает в себя защиту от замерзания, перегрева, блокировки насоса. Функция автодиагностики позволяет быстро выявить неисправности в работе установки.

Выбрав котел, выпущенный одним из перечисленных выше производителей, можно быть уверенным в его продолжительной надежной работе.

Мощность газового котельного оборудования

Данная характеристика является наиболее значимой, чтобы обеспечить нужды помещения, в котором его собираются использовать. Расчет мощности должен проводиться специалистом, так как необходимо учитывать различные факторы, в том числе конструктивные особенности зданий, их площади, материал исполнения и температурную разницу между наружной и внутренней температурой. Но также можно приблизительно рассчитать данный показатель и самостоятельно по формуле:

где Q – мощность, k – коэффициент теплопередачи для здания, V- суммарный внутренний объем помещения.

При этом рекомендуется выбирать котел с мощность в 1,5 раза больше, чем полученный результат. Если же газовый котел двухконтурный, т.е. используется также для горячего водоснабжения, то мощность необходимо еще дополнительно увеличить на 10-40 % исходя из планируемого расхода горячей воды. (См. также: Как почистить газовый котел )

На мощность оборудования в процессе эксплуатации оказывают влияние:

— сезонные нагрузки на магистраль, из-за которых снижается в сети рабочее давление газа;

— длительное отсутствие профилактических чисток оборудования;

— засоленность воды в отопительном контуре, что приводит к образованию накипи внутри теплообменника;

— частое использование горячей воды.

Популярные производители

Выпуском газовых котлов занимаются практически все изготовители отопительного оборудования. Признанными лидерами в этой области считаются европейские компании, но высокую оценку у российских пользователей получили также корейские модели. В последнее время на рынке появились российские газовые котлы, изготовленные с учетом особенностей эксплуатации и технологических условий нашей страны.

Рассмотрим наиболее известные компании, выпускающие газовые котлы для обогрева частного дома:

Один из наиболее известных и надежных брендов. Выпускает широкий ассортимент отопительных котлов всех видов.

Все модельные линейки отличаются высоким качеством и надежностью.

Сборка оборудования производится на самом современном оборудовании из высококачественных материалов.

Ariston Италия

Оборудование, успешно конкурирующее с котлами любых фирм. Есть моделные линейки, адаптированные к эксплуатации в российских условиях.

Качественные и надежные котлы, способные работать в разных условиях и помещениях.

Качественные агрегаты, каждая модель носит имя какого-либо животного.

Недорогие, но качественные корейские котлы пользуются высокой оценкой среди их владельцев.

Отечественное оборудование, изготовленное с учетом технических особенностей и климата России.

ЖМЗ Россия

Энергонезависимые котлы, надежные и неприхотливые в работе.

Перечень производителей можно продолжать еще долго, но простое перечисление никакой полезной информации не даст. Для правильного выбора нужно обладать специальными знаниями.

Особенности настенных котлов

Газовые котлы по конструктивным особенностям имеют много общего с отопительными устройствами, работающими на других видах топлива, но есть у них и отличия.

Конструкция

Настенные обогреватели представляют собой комплекс датчиков, приборов и устройств, собранных в одном корпусе.

Агрегаты данного типа имеют следующую конструкцию:

1. Газовая горелка. Представляет собой несколько трубок с щелевидными форсунками, собранных в прямоугольный контур. Такое расположение форсунок способствует равномерному и эффективному сжиганию газа.
2. Камера сгорания (сжигания). Предназначена для сжигания газа. В ней расположены горелка и теплообменники. Бывает открытого или закрытого типа.
3. Теплообменник. Осуществляет нагрев жидкости за счет тепла, выделяемого при сгорании газа. В теплообменнике начинается движение воды по трубам теплоснабжения.
4. Циркуляционный насос. Помогает теплоносителю передвигаться в отопительной системе.
5. Расширительный бачок. Осуществляет отбор избытка теплоносителя при его нагреве.
6. Устройство для отвода продуктов горения. В котлах с естественной циркуляцией представляет собой трубу , которая соединяет камеру сжигания с дымоходом . Для турбированных котлов устанавливается коаксиальная труба с вентилятором, которая осуществляет удаление отработанных газов.
7. Электронный модуль. С помощью комплекса устройств и датчиков управляет работой котла согласно выбранной программе. Встроенная система самодиагностики определяет неполадки при функционировании котла и выводит информацию о них на дисплей в виде кода.

Преимущества

Котел отопительный газовый настенный имеет целый ряд преимуществ — этим объясняется повышенный спрос на такие модели.

Плюсы:

1. Компактность и современный дизайн. Для агрегата не требуется обустройство отдельной котельной.
2. Применение модулируемой горелки и циркуляционного насоса обеспечивает более высокий КПД, по сравнению с напольными моделями.
3. Высокий уровень автономности работы оборудования. Отсутствует необходимость постоянного надзора за его работой.

Недостатки

При эксплуатации настенных агрегатов возникают некоторые трудности, которые необходимо учитывать.

Недостатки:

1. Необходимость оформления разрешительных документов для использования газового оборудования.
2. Приборы не работают при отключении электроэнергии.
3. Сравнительно небольшая мощность.
4. Повышенная требовательность к качеству теплоносителя, по сравнению с напольными моделями.
5. Высокая чувствительность к скачкам напряжения.
6. Необходимость обязательного устройства защитного заземления.

Для кого подойдет

Газовые обогреватели применяются в местах, где имеется доступ к трубопроводу с природным газом. Эксплуатация газового оборудования существенно комфортнее и экономичнее, чем использование отопительных агрегатов на других видах топлива.

В настоящее время мощность выпускаемых настенных моделей колеблется от 12 до 42 кВт, что достаточно для обогрева частных домов и квартир площадью от 30 до 500 м². Если имеется потребность только в отоплении, можно подобрать одноконтурный агрегат.

С целью обеспечения жилья горячей водой для бытовых нужд выпускается множество моделей настенных котлов с двумя теплообменниками. Приборы компактны, не требуют отдельного помещения для установки, их применение оптимально для небольших частных домов и квартир.

Способы розжига и виды горелок – как определиться при покупке

В соответствии с типом тяги в котлах используются атмосферные или вентиляторные (наддувные) горелки. Первые стоят дешевле и работают почти бесшумно. Как правило, они входят в состав и стоимость отопительного устройства. Вентиляторные нужно приобретать отдельно, но зато их можно менять. Наддувные модели обладают высоким КПД, считаются более мощными и дорогими. Однако они создают дополнительный шум и не работают при отсутствии электричества.

Схема: наддувная газовая горелка

Проще всего поджигать горелку спичками или зажигалкой. Однако для удобства пользователей многие модели современных котлов оборудованы электророзжигом или пьезоэлементом. В первом случае запуск осуществляется автоматически, благодаря электрической искре. Это позволяет экономить газ, ведь такому устройству не требуется постоянно горящий фитиль. Для агрегата с пьезорозжигом он обязателен, включается котел с этим элементом вручную, нажатием кнопки, но зато не зависит от электричества.

Котлы по типу камеры сгорания

Следующий важный параметр классификации типов газовых котлов — по варианту исполнения топочной камеры. Они бывают открытого и закрытого типа.

Первые более простые и дешевые, но имеют ограничения по площади нагрева не более 250м2. Вторые более дорогие, энергозависимые и безопасные, поскольку не сжигают кислород в доме.

С открытой топкой

Топка открытого типа означает, что в ней происходит естественный забор воздуха для горения из помещения. Это наиболее простая конструкция котлоагрегата, в котором для организации процесса горения не нужна электроэнергии, а также обустройство воздуховодов и дутьевой вентилятор. Котлы такой конструкции обычно маломощные с нагревом жилой площади не выше 200 м2.

В противном случае воздух станет пересушенным и будет негативно отражаться на микроклимате в помещении. Кроме того эти котлы часто имеют проблемы из-за несовершенства дымоотвода. Если уровень разряжения в топке упадет до нуля, то угарный газ может поступать в помещение, что смертельно опасно для окружающих.

Котлы с закрытой камерой

Это совершенно новый тип организации дымоотвода, в котором топка не имеет контакта с внутренним воздухом в помещении. Забор кислорода к горелке происходит по закрытым воздухопроводам с улицы.

Система подачи принудительная через вентилятор. Воздух поступает по специальному каналу, в котором расположен вентилятор. Такой принцип реализован, например, у турецкого котла Vitopend.

Система удаления дымовых газов в нем организована через коаксиальный дымоотвод, который выполнен по типу «труба в трубе». По внутренней трубе отводятся отработанные котловые газы, через кольцевое пространство вентилятором забирается воздух с улицы.

Преимущество данной системы в том, что работа ее не влияет на климатическое состояние внутри помещения, не требуется установка сложных дымовентиляционных каналов, обеспечивающих естественную циркуляцию. Низкие требования к помещениям для установки, допускают установку в стандартных кухнях.

К недостаткам такой конструкции пользователи чаще всего относят их высокую стоимость и зависимость от электроэнергии.

Принцип работы

Двухконтурный газовый котел работать может в двух режимах — отопления и подогрева воды. В самом котле есть два контура, по которым движется теплоноситель. Один из них — с первичным теплообменником — работает на отопление, второй — с пластинчатым теплообменником — на подготовку воды ГВС. Переключение происходит при помощи трехходового клапана.

Точный режим работы двухконтурного котла закладывается производителем, но обычно механизм работы на отопление такой:

• При понижении температуры в помещении ниже определенного уровня, автоматика передает сигнал на включение циркуляционного насоса. Теплоноситель начинает движение, создавая разряжение в обратном трубопроводе. Одновременно включается горелка.
• Протекая через теплообменник теплоноситель нагревается, разнося тепло по системе.
• Оббегая радиаторы, он остывает и возвращается на вход котла с более низкой температурой.
• Снова нагревается, проходя через теплообменник.

• При достижении заданной температуры (есть контроль по температуре теплоносителя, есть — по температуре помещения), горелка отключается, теплоноситель еще некоторое время циркулирует, подгоняемый циркуляционным насосом (режим постциркуляции). Когда температура теплообменника падает до определенного уровня, циркуляционный насос останавливается. Котел не работает до тех пор, пока температура находится в пределах нормы. Как только она становится на 1°C ниже установленного предела, котел снова включается.

С некоторыми вариациями этот алгоритм работы повторяется в разных котлах. При подогреве воды для бытовых нужд все происходит примерно также, только сигналом к включению горелки является появление расхода воды в контуре. То есть вы открываете кран горячей воды, зажигается горелка. Только при таком режиме работы трехходовой клапан переключается и замыкает теплоноситель внутри котла. От горячего теплоносителя нагревается вторичный теплообменник, а от него — подогревается проточная вода. Нагрев прекращается при перегреве воды (когда достигнуто пороговое значение) или после того, как кран закрыли. Горелка гаснет, циркуляционный насос отрабатывет до тех пор, пока не остынет теплообменник, потом отключается.
