4 способа сделать антенну для телевизора своими руками

Пошаговая инструкция сборки антенны для цифрового ТВ

Есть несколько вариантов обустройства цифровой антенны.

Из кабеля

Устройство данного типа для приема двух мультиплексов собирается следующим образом:

  1. Нарезается кабель двумя отрезками 55 и 60 см (размеры определяются путем расчетов). Каждый конец провода зачищается от изоляции и оплетки на 1,5 см. Освобожденное экранирование плотно скручивается в косички. Центральную жилу лучше обрезать до изоляции, чтобы она не соприкасалась с другими элементами.
  2. Косички правых концов спаиваются друг с другом, та же процедура проделывается с левыми. После этого получаются 2 кольца разного диаметра.
  3. Меньшее кольцо шнура располагается внутри большого, оба закрепляются проволокой на плотной основе. Для нее подойдет фанера или картон.
  4. Зачищается конец главного кабеля с необходимой длиной особым способом: оплетка длиной 1,5 см скручивается, центральная жила освобождается от нее на 1 см.
  5. Оплетка главного кабеля соединяется при помощи паяльника с левой частью антенны.
  6. Центральная жила кабеля соединяется с концом оплетки правой части и запаивается.
  7. Соединения изолируются при помощи изоленты.

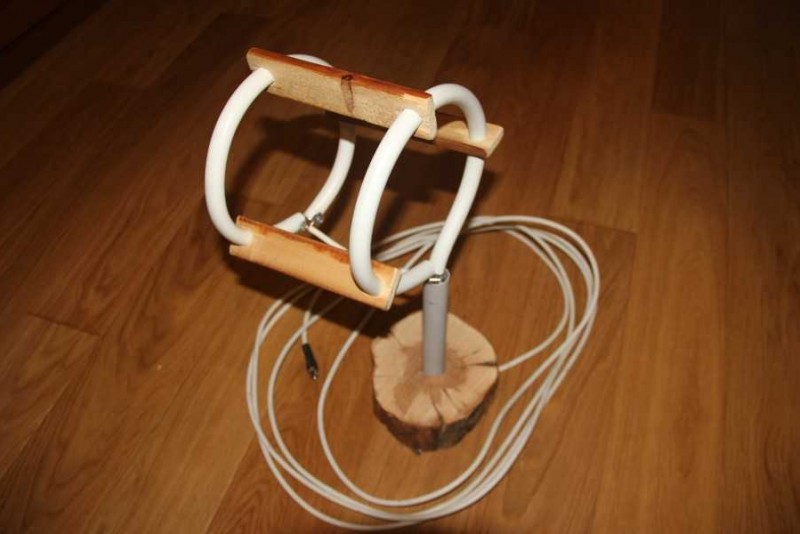

Изготовление антенны из кабеля

Антенна с такими параметрами должна принимать каналы двух мультиплексов.

Из картонной коробки

Алгоритм действий:

  1. Из коробки вырезаются прямоугольники 25х30 см.
  2. Изготавливаются отрезки из фольги того же размера.
  3. Фольга аккуратно (без волн и зазоров) клеится к картону.
  4. В углах заготовок вырезаются отверстия.
  5. К обоим отверстиям подводятся внутренний и внешний контуры.
  6. Контакты закрепляются в отверстиях болтами.

После сборки и подключения к телевизору необходимо вычислить и место расположения ретранслятора, и расстояние между прямоугольниками, которые должны быть параллельны друг другу. Когда сигнал будет принят, оба нужно зафиксировать на одном каркасе.

Из пивных банок

Изготавливается следующим образом:

  1. Просверливаются шурупом или пробиваются шилом отверстия в донышке банок.
  2. Банки располагаются параллельно друг другу дном наружу.
  3. Кабель зачищается на длину в 3 банки + 20 см без повреждения оплетки, протаскивается через отверстия и на внешней стороне закрепляется болтами.
  4. На выходе из отверстий кабель фиксируется проволокой.
  5. Банки не сильно закрепляются одним мотком скотча на крестообразном или Т-образном каркасе из дерева.
  6. К кабелю подсоединяется штекер, тот вставляется в приставку или гнездо телевизора.
  7. Корректируется расстояние между банками путем их перемещения по горизонтальной планке каркаса.
  8. После подключения и определения расположения ретранслятора банки крепко фиксируются скотчем к каркасу.

ТВ-антенна из пивных банок.

Антенна «Восьмерка»

Устройство представляет собой биквадрат и отличается хорошим приемом прямого сигнала при неблагоприятной погоде. Главное условие для создания действующей антенны — правильный расчет сторон квадратов. Для просмотра цифрового телевидения в Москве его сторона должна составлять 15 см, периметр — 60 см.

Собирается устройство следующим образом:

  1. Кусок медной проволоки длиной 120 см обрезается на две части, из них формируется 2 квадрата.
  2. Квадраты стыкуются одним углом, объединяясь в единую конструкцию, при этом они изолируются между собой.
  3. Конструкция, принявшая форму восьмерки, фиксируется на плоском каркасе.
  4. К точкам соединения подводится передающий кабель.
  5. Ведется поиск сигнала.

Антенна в виде восьмерки.

Двойной или тройной квадрат

Приемное устройство имеет рамочный тип из двух или трех квадратов, расположенных для усиления параллельно друг к другу. Используется в условиях близкого расположения вышки, но присутствия помех от вещания на других частотах. Алгоритм сборки:

  1. Из трубок изготавливаются квадраты, которые устанавливаются на каркасе из дерева или фанеры.
  2. Они соединяются любым токопроводящим элементом (в его роли может выступить сам оголенный кабель).
  3. Кабель, каркас, штекер и рамки крепятся друг к другу.
  4. Расстояние между квадратами регулируется при поиске сигнала.

Антенна «Бабочка»

Данный тип антенны сложнее других, поэтому предварительно можно сделать чертеж. Используется для установки на улице. Собирается по такой схеме:

  1. На деревянной палке длиной 70 см шириной 4 см и толщиной от 2 см наносят 4 точки по прямой линии на удалении 20 см друг от друга.
  2. На палке от точек наносятся перпендикулярные к каркасу линии под углом 30°.
  3. Из проволоки изготавливается 8 усиков длиной 15 см, они фиксируются болтами на каркасе — по 4 с каждой стороны. Каждый из усиков должен располагаться по разметке под углом 30° к прямой линии на каркасе.
  4. Места крепления соединяются между собой.
  5. К нижним выводам подключается кабель.

Антенна бабочка своими руками.

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

  1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
  2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
  3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
  4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

  1. Отрезать проволоку длиной 112 см.
  2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
  3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
  4. Соединить петли на концах и пропаять место стыка.
  5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
  6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
  7. Припаять выводы к облуженным углам на рамке.
  8. Сделать центральный корпус из пластиковой крышки подходящего размера.
  9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

  1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
  2. Зачеканить один конец трубки.
  3. Наполнить полость песком.
  4. Зачеканить вторую сторону.
  5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
  6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Частота, МГц Длина вибратора, мм Длина согласователя, мм
50 2760 1900
59,25 2340 1600
77,25 1780 1250
85,25 1630 1130
93,25 1510 1040
175,25 810 560
183,25 770 530
191,25 740 510
199,25 710 490
207,25 690 470
215,25 660 450
223,25 660 440

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Требования к антенне цифрового пакетного телевидения

Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:

  1. При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
  2. Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
  3. Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

  • ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
  • Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

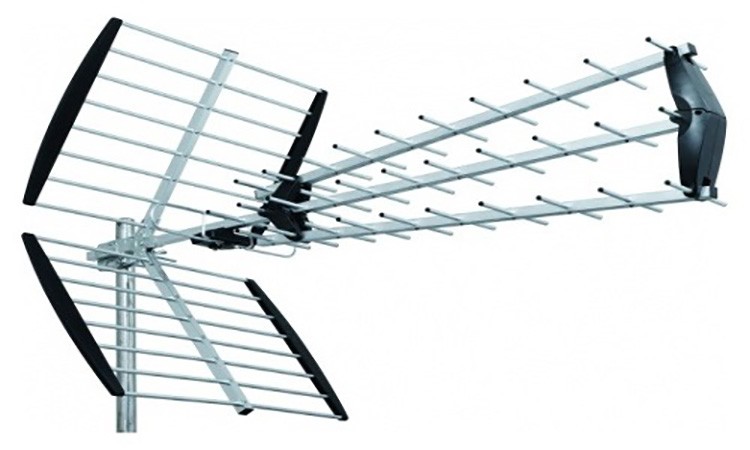

  • Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
  • Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
  • Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Усиление

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

  • ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
  • ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Конструкция и материалы

Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.

Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.

  • Самый большой – рефлектор.
  • Меньший квадрат называется вибратором.
  • Самый маленький (третий) квадрат – директор.
  • Планки, которые скрепляют квадраты воедино называются стрелами.

3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.

Подсоединение активной рамки (вибратора)

Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:

  1. Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
  2. Оплетка фидера припаивается к правому концу вибратора.
  3. Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
  4. Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
  5. Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.

Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.

Чертеж с размерами приведен ниже:

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

  • Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
  • Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
  • Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
  • Крепеж для установки труб на держателе.
  • Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
  • Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр Нижняя граница затухания Верхняя граница затухания Lg 1/4 Lg 3/4 Lg
73 мм 2407.236 3144.522 752.281 188.070 564.211
74 мм 2374.706 3102.028 534.688 133.672 401.016
75 мм 2343.043 3060.668 440.231 110.057 330.173
76 мм 2312.214 3020.396 384.708 96.177 288.531
77 мм 2282.185 2981.170 347.276 86.819 260.457
78 мм 2252.926 2942.950 319.958 79.989 239.968
79 мм 2224.408 2905.697 298.955 74.738 224.216
80 мм 2196.603 2869.376 282.204 070.551 211.653
81 мм 2169.485 2833.952 268.471 67.117 201.353
82 мм 2143.027 2799.391 256.972 64.243 192.729
83 мм 2117.208 2765.664 247.178 61.794 185.383
84 мм 2092.003 2732.739 238.719 59.679 179.039
85 мм 2067.391 2700.589 231.329 57.832 173.497
86 мм 2043.352 2669.187 224.810 56.202 168.607
87 мм 2019.865 2638.507 219.010 54.752 164.258
88 мм 1996.912 2608.524 213.813 53.453 160.360
89 мм 1974.475 2579.214 209.126 52.281 156.845
90 мм 1952.536 2550.556 204.876 51.219 153.657
91 мм 1931.080 2522.528 201.002 50.250 150.751
92 мм 1910.090 2495.110 197.456 49.364 148.092
93 мм 1889.551 2468.280 194.196 48.549 145.647
94 мм 1869.449 2442.022 191.188 47.797 143.391
95 мм 1849.771 2416.317 188.405 47.101 141.304
96 мм 1830.502 2391.147 185.821 46.455 139.365
97 мм 1811.631 2366.496 183.415 45.853 137.561
98 мм 1793.145 2342.348 181.169 45.292 135.877
99 мм 1775.033 2318.688 179.068 44.767 134.301

Порядок действий такой:

  • Срезаем верхнюю часть банки, тщательно моем, высушиваем.
  • На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

  • Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
  • Напильником или наждачной бумагой обрабатываем края.
  • К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

  • Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
  • К обратной стороне соединителя припаиваем кабель.
  • Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

  1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
  2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
  3. Антенный штекер, соответствующий вашему телевизору.
  4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
  5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
  6. Паяльник, стандартный припой, флюс для пайки алюминия.
  7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
